照葫芦画瓢:自己动手制作HH 电池放电仪

时间:2017-06-07 21:54来源:数码之家 作者:meateat 点击:
制作背景:大小一堆的电池,鱼龙混杂,莫辩是非。刚好前些时间看到http://bbs.mydigit.cn/job.php?action=toposttid=82078pid=899825又提起制作放电器的事,就挤时间来那么一个。废话少说,上图瞧瞧:1,电路图: 2, 电路板空板: 3,电路板空板: 4,未焊好
制作背景:大小一堆的电池,鱼龙混杂,莫辩是非。刚好前些时间看到http://bbs.mydigit.cn/job.php?action=topost&tid=82078&pid=899825又提起制作放电器的事,就挤时间来那么一个。
废话少说,上图瞧瞧:

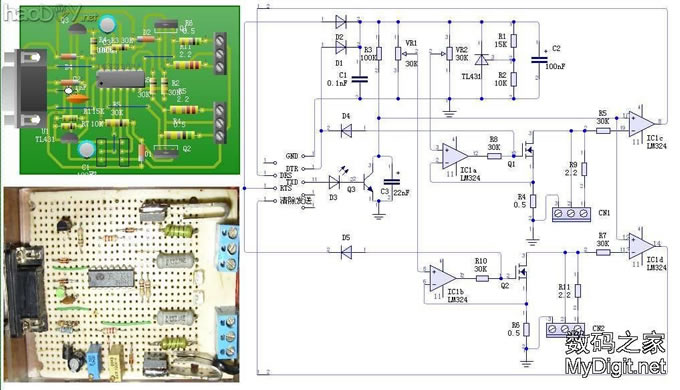

1,电路图: 照葫芦画瓢:自己动手制作HH 电池放电仪

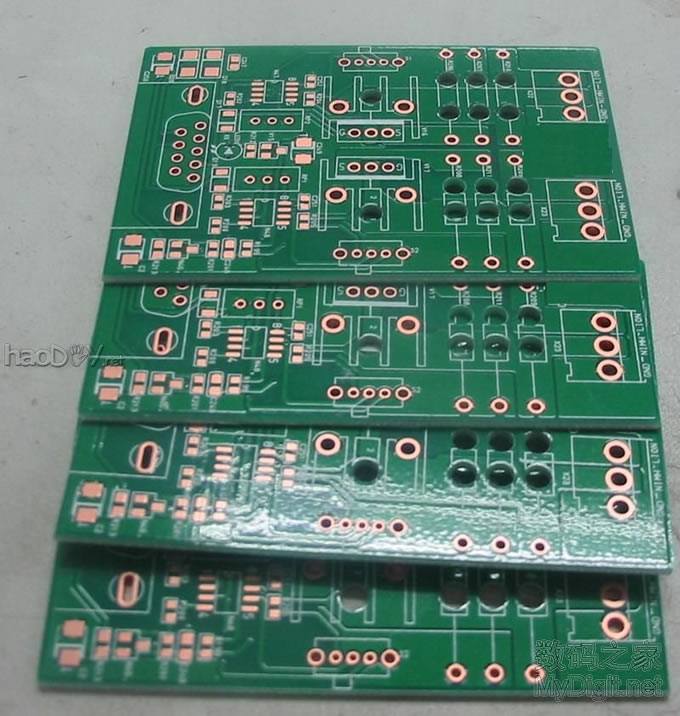

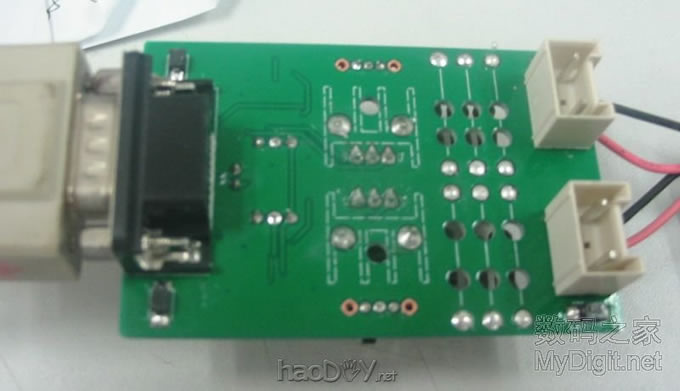

2, 电路板空板: 照葫芦画瓢:自己动手制作HH 电池放电仪

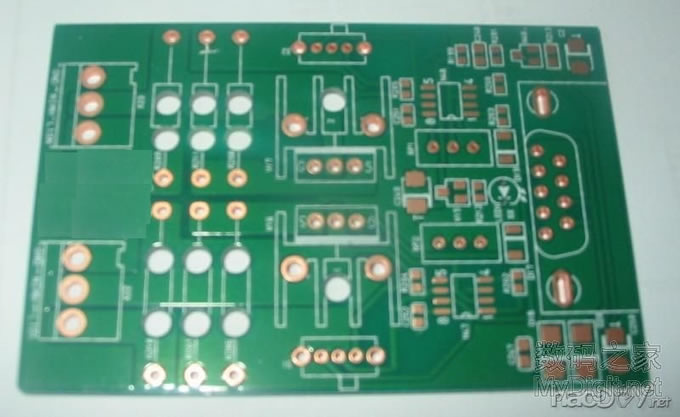

3,电路板空板: 照葫芦画瓢:自己动手制作HH 电池放电仪
4,未焊好元件的半成品: 照葫芦画瓢:自己动手制作HH 电池放电仪

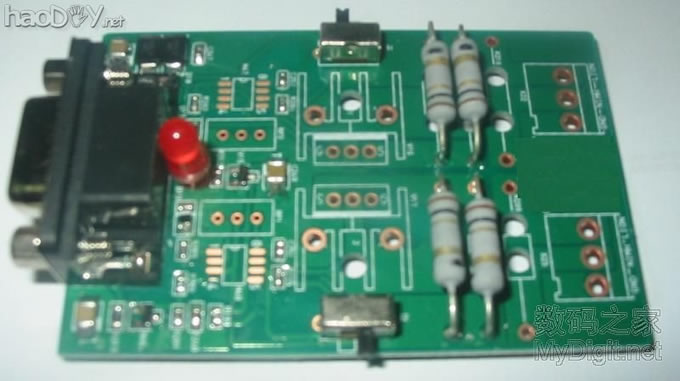

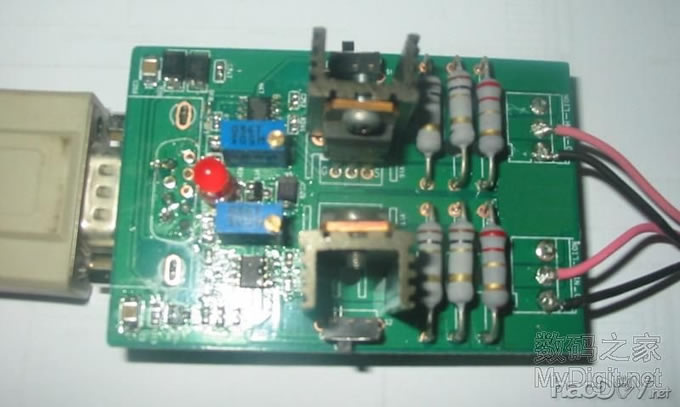

5,成品板正面:(串口反了) 照葫芦画瓢:自己动手制作HH 电池放电仪
6,反面: 照葫芦画瓢:自己动手制作HH 电池放电仪

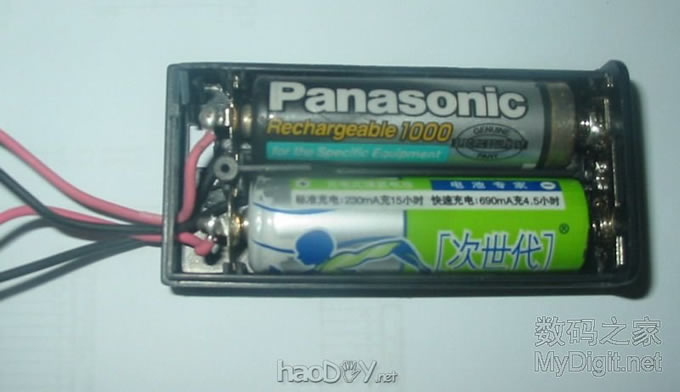

7,改造后的电池盒: 照葫芦画瓢:自己动手制作HH 电池放电仪

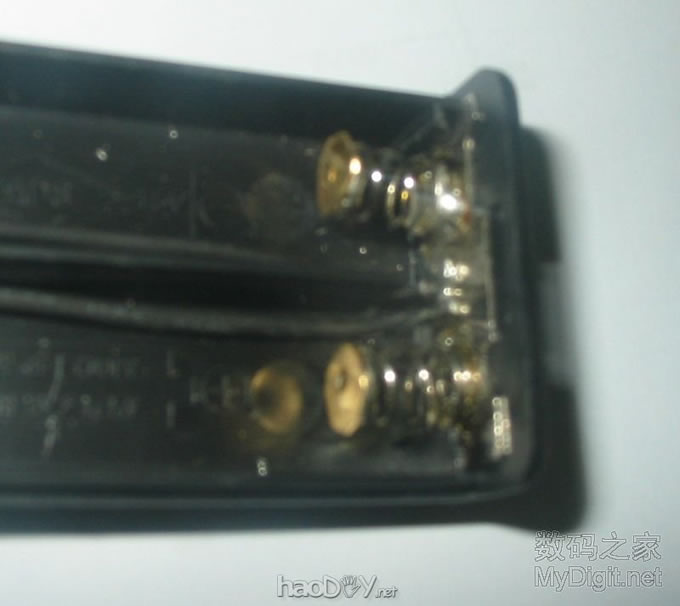

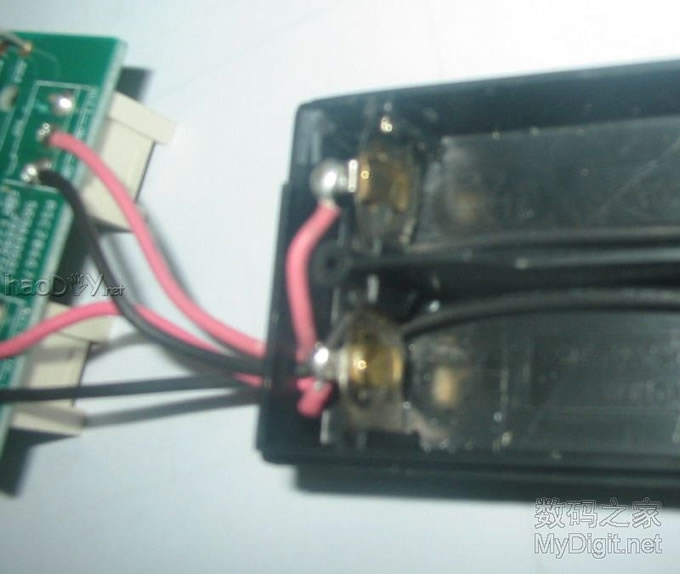

8,电池盒细节: 照葫芦画瓢:自己动手制作HH 电池放电仪
9,细节: 照葫芦画瓢:自己动手制作HH 电池放电仪

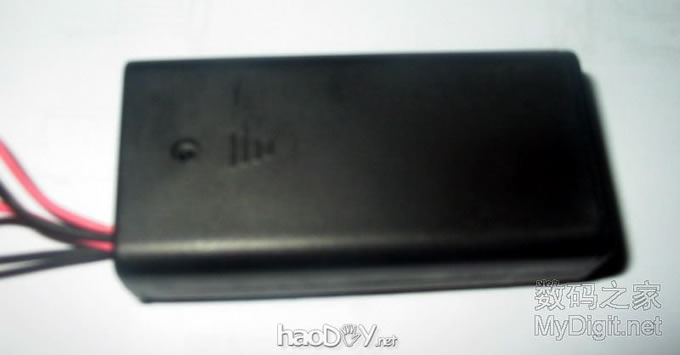

10,电池盒外面: 照葫芦画瓢:自己动手制作HH 电池放电仪

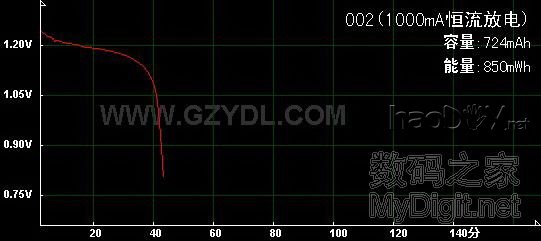

11,放电曲线: 照葫芦画瓢:自己动手制作HH 电池放电仪

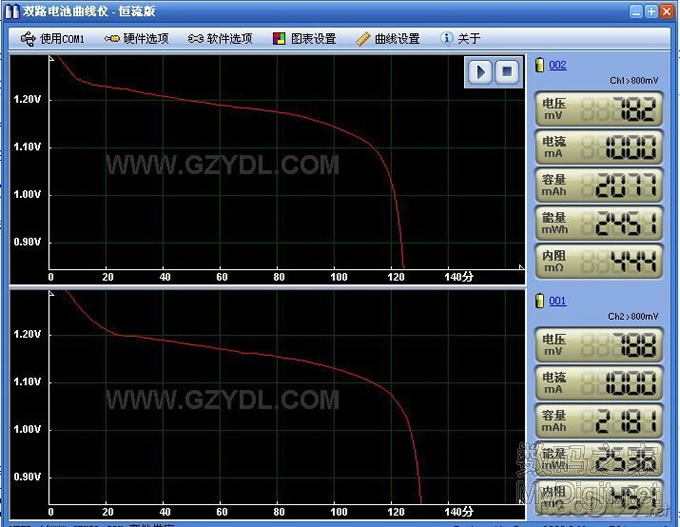

12,曲线: 照葫芦画瓢:自己动手制作HH 电池放电仪

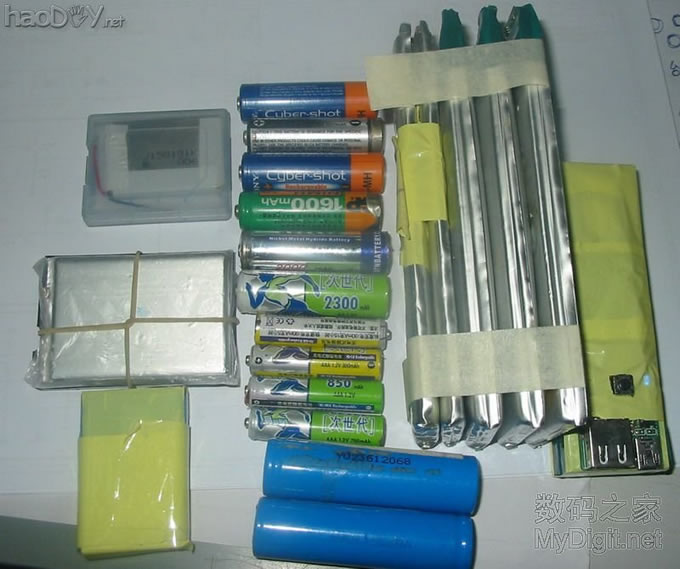

13,电池们合影1: 照葫芦画瓢:自己动手制作HH 电池放电仪
14,电池们合影2: 照葫芦画瓢:自己动手制作HH 电池放电仪
猜猜都是些什么电池:)
