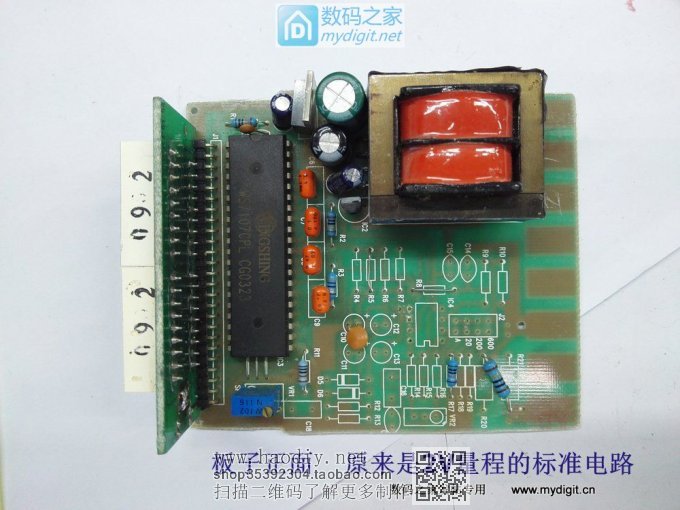

拆牛屎喽！！！DT830B英勇牺牲 “器官”捐献备用 http://bbs.mydigit.cn/read.php?tid=2035256 前几天把DT830拆了，留下了部分“器官”，这几天折腾了一个直流电压电流表 电路图在最后面 材料一 一块从货场某个压烂的表头里拆来的 这板子好像被人改装过，上面有好多零件有引脚，没本体 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/14400942Y-0.jpg?128 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

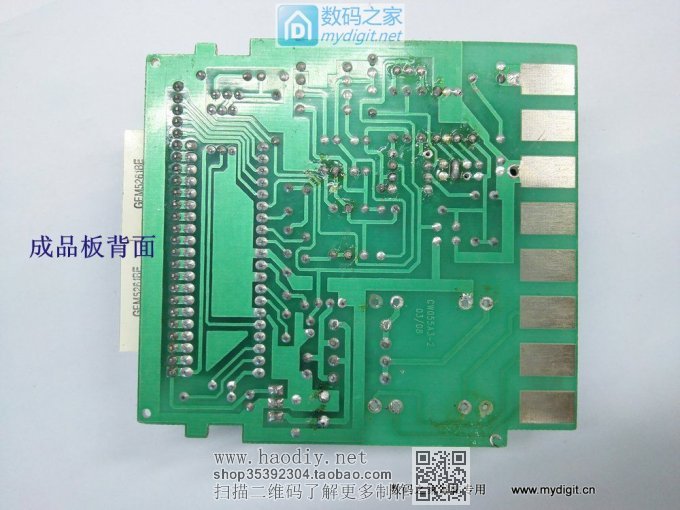

背面照片 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440094H3-1.jpg?127 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

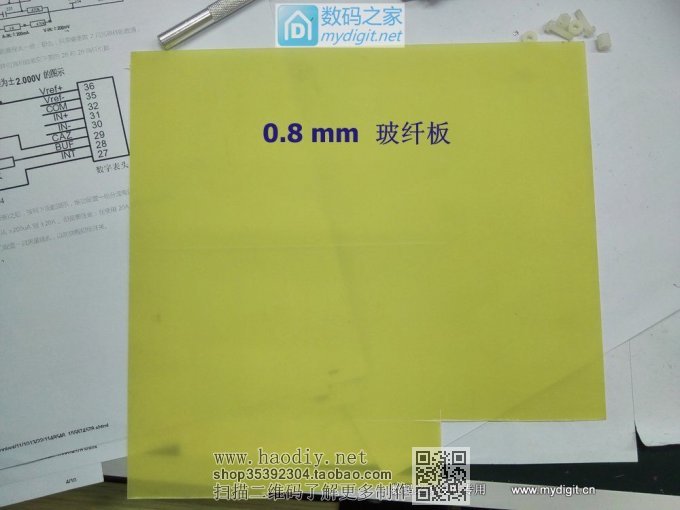

材料二 一块玻纤板 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/14400932Y-2.jpg?67 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

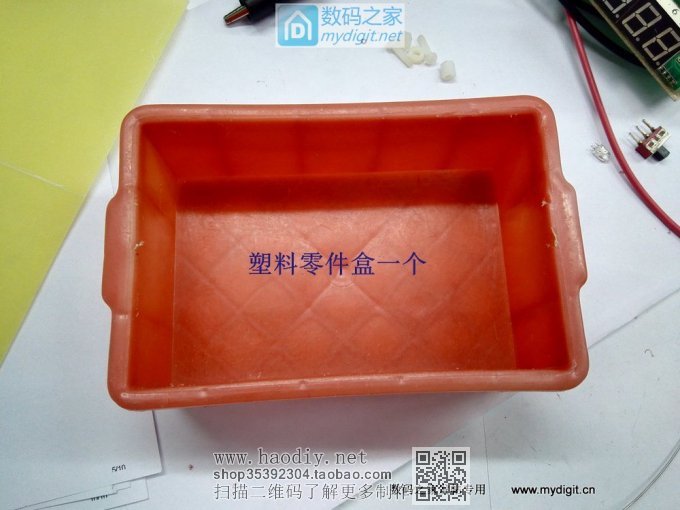

材料三 一个零件盒 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/14400aV4-3.jpg?95 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

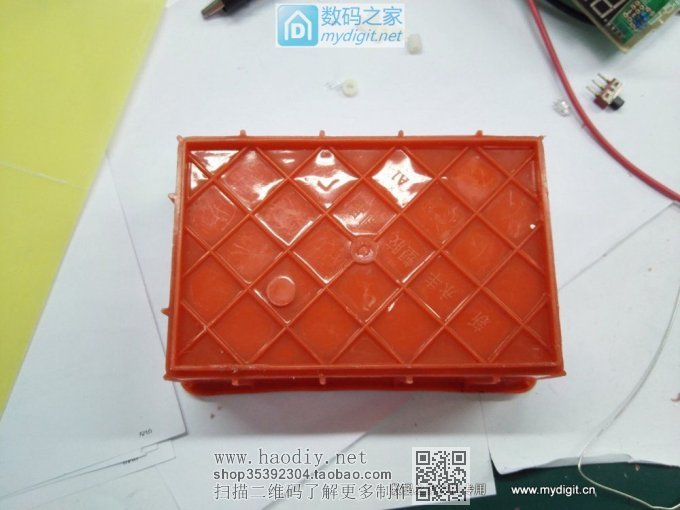

背面好多加强筋 逮会要翻过来用 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/144009C38-4.jpg?85 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

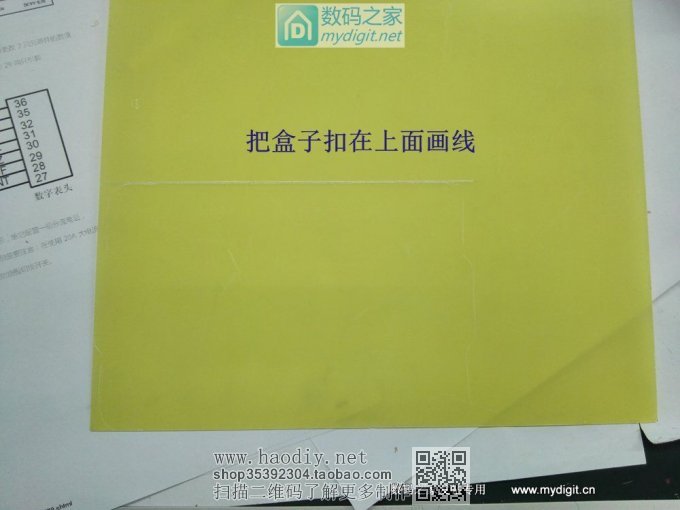

开工了 先把盒子扣在上面画轮廓 图中已经画好 细看有淡淡的线条 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/144009B53-5.jpg?57 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

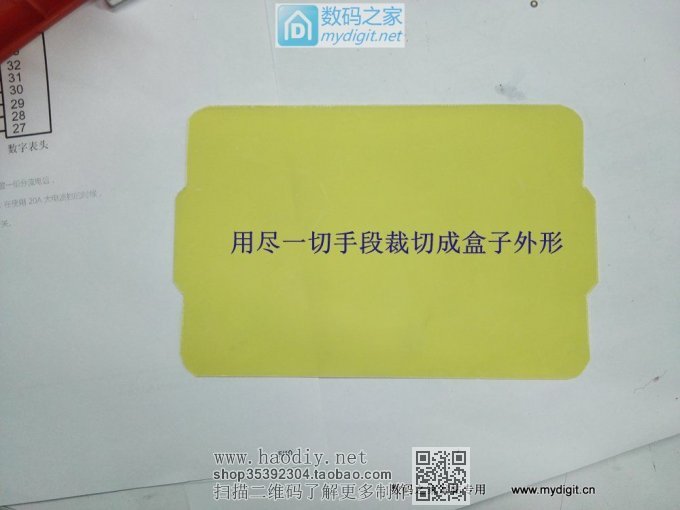

人肉切割机完成 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440093548-6.jpg?56 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

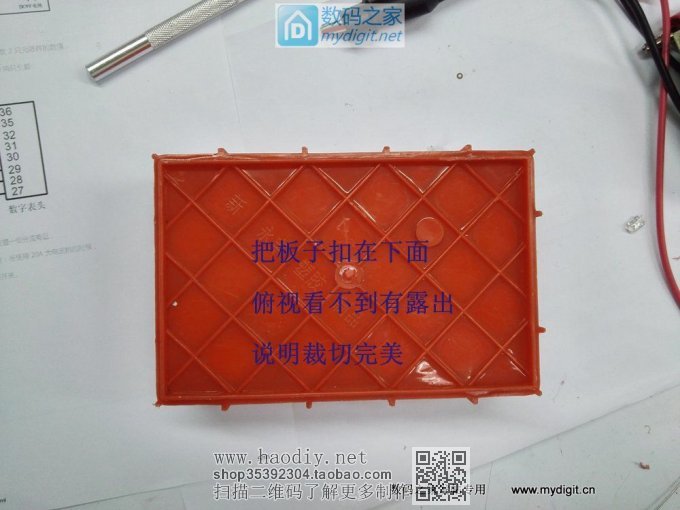

检验成果 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440091254-7.jpg?92 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

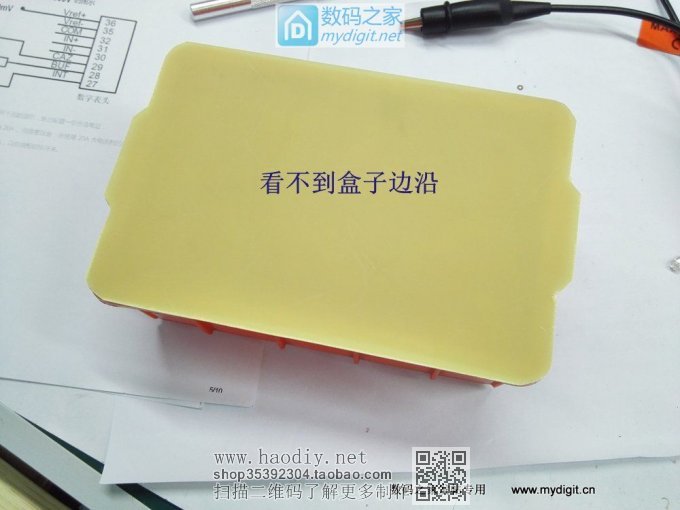

翻过来再看一下 非常合适 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440096207-8.jpg?68 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

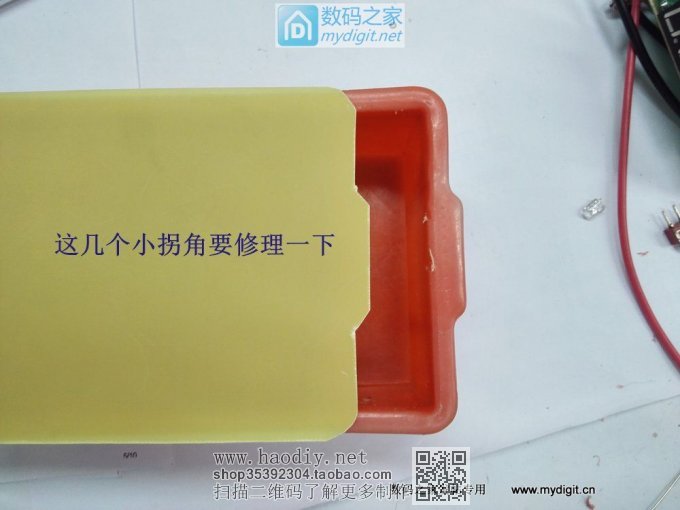

有些小细节要处理一下 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440091J2-9.jpg?62 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

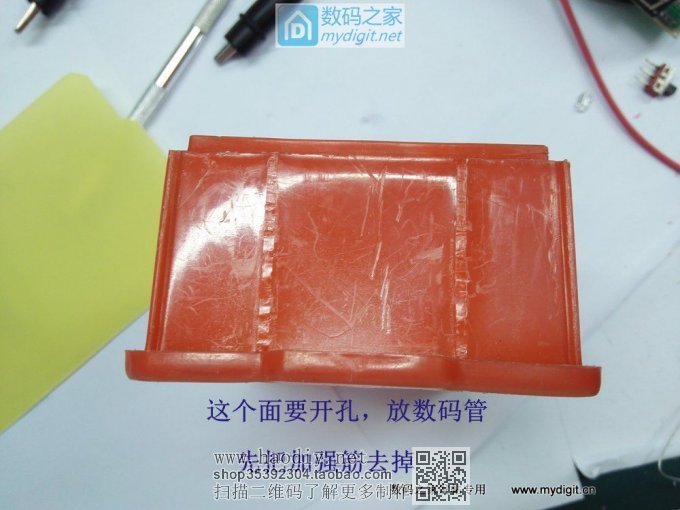

这面要开孔，先把加强筋去掉 斜口钳顺手 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440091E0-10.jpg?96 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

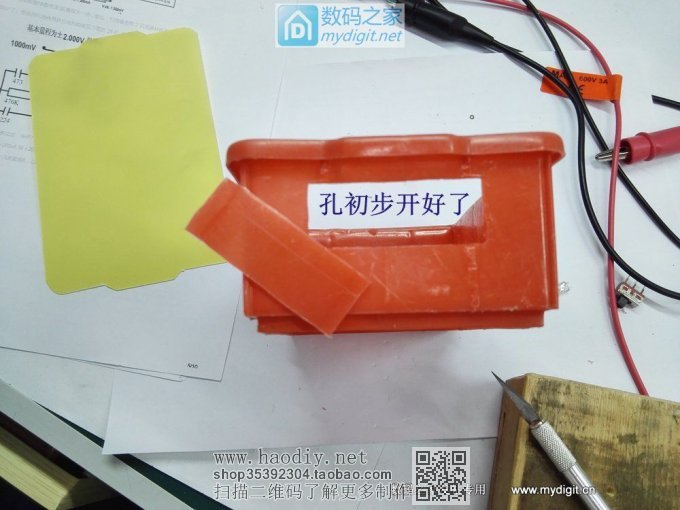

用雕刻刀切掉一块 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440091513-11.jpg?98 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

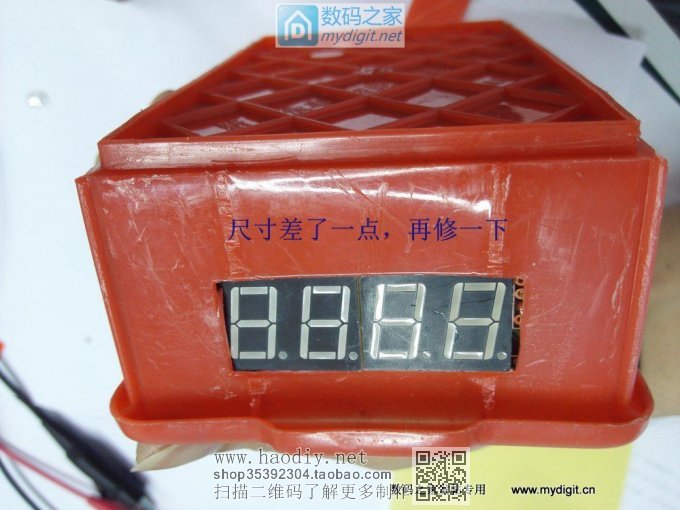

试放一下 差一点点 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/14400945T-12.jpg?118 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

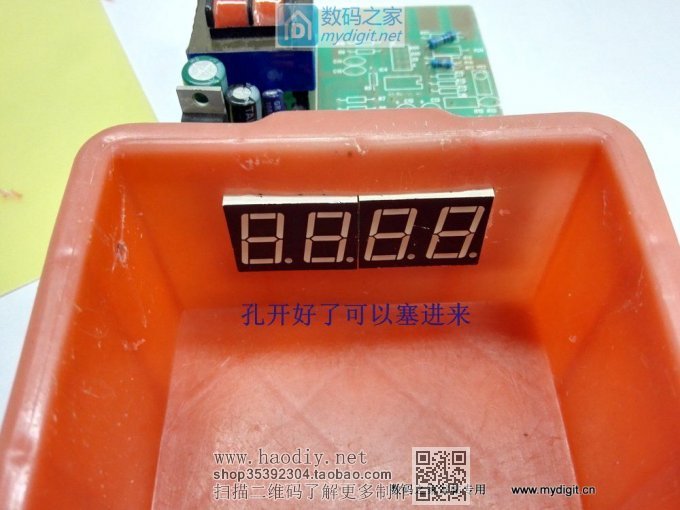

修理后完美放入 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440094020-13.jpg?102 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

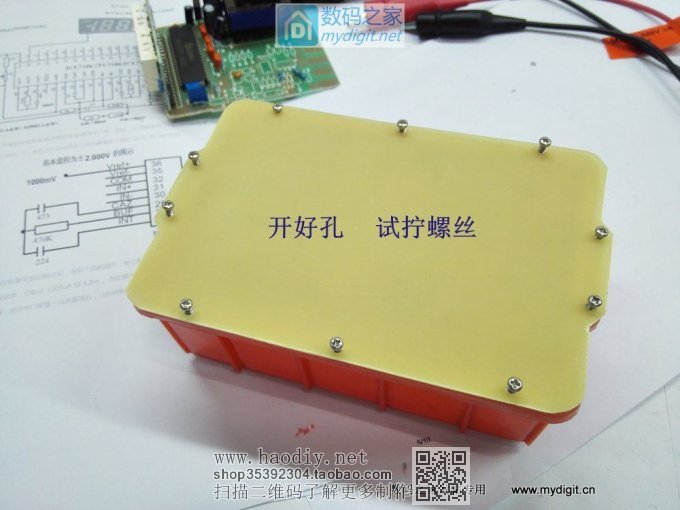

手动转了10个孔，过程全是灰尘没拍 拧上10个自攻螺丝试试 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440094136-14.jpg?80 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

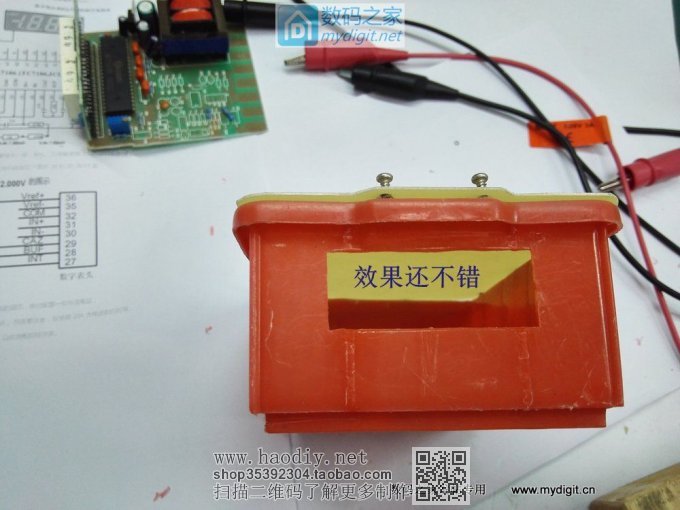

没拧到底，里面已经很密合了 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440092155-15.jpg?98 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

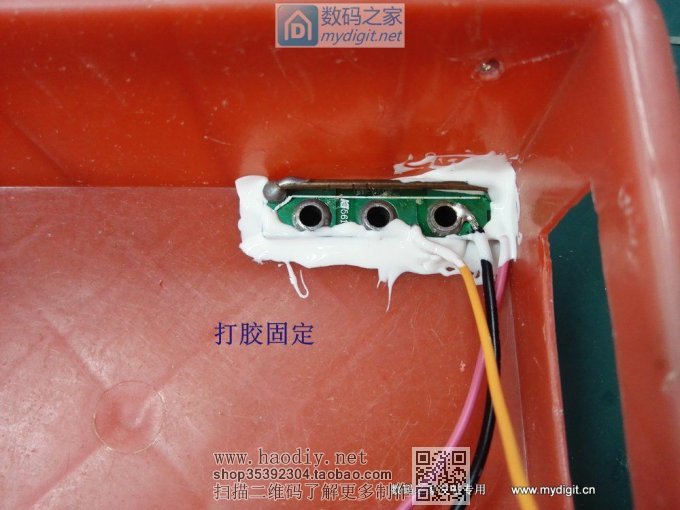

把DT830捐献的“器官”移植上去 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/144009E32-16.jpg?110 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

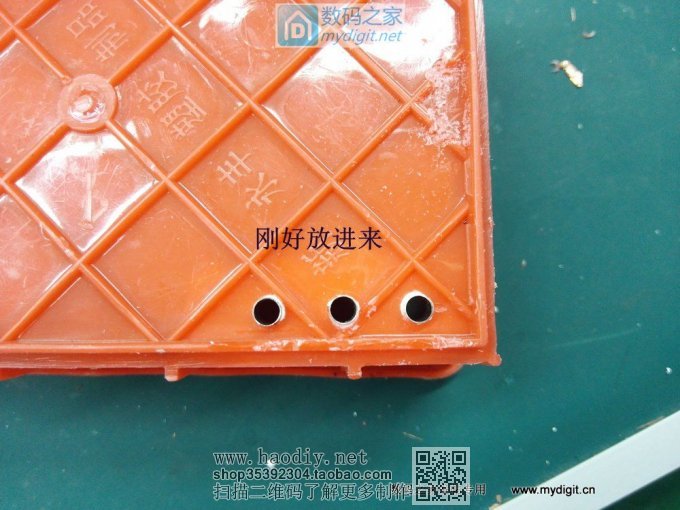

趁胶没干之前调整好高度 等胶干 704干的太慢，一天做不了多少事 一等一小时 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440095455-17.jpg?138 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

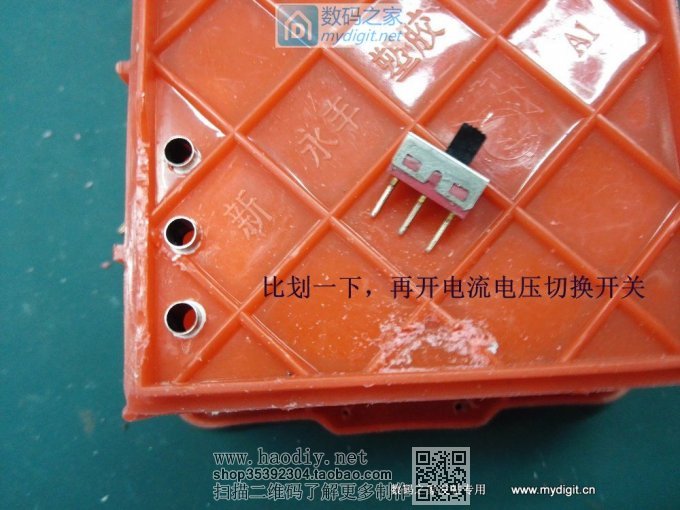

继续折腾切换开关 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440096296-18.jpg?129 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

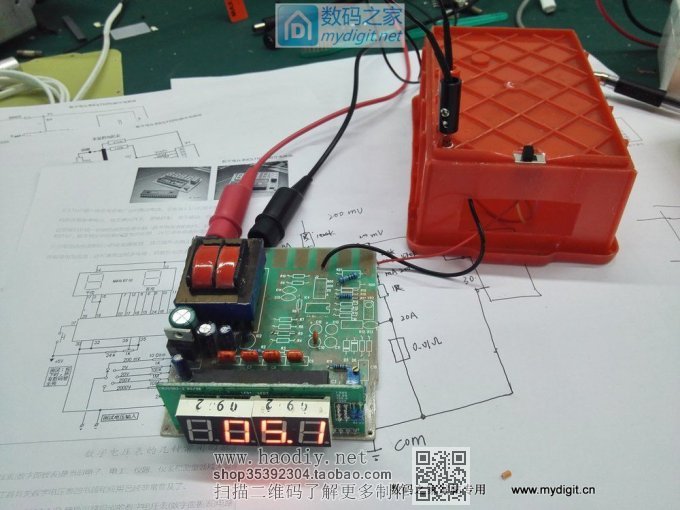

弄的差不多了，引线出来调试 先调电压取样电阻，实际输入芯片30-31脚的电压越标准越好，虽然旁边有微调补偿电阻，因为是两用，又只有一路微调，所以... 过程太伤眼了 为了找到一个10.16K的电阻，最后用了两个22K两个100K 还有一个忘记了，总之五个贴片串并联才成的 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440095230-19.jpg?124 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

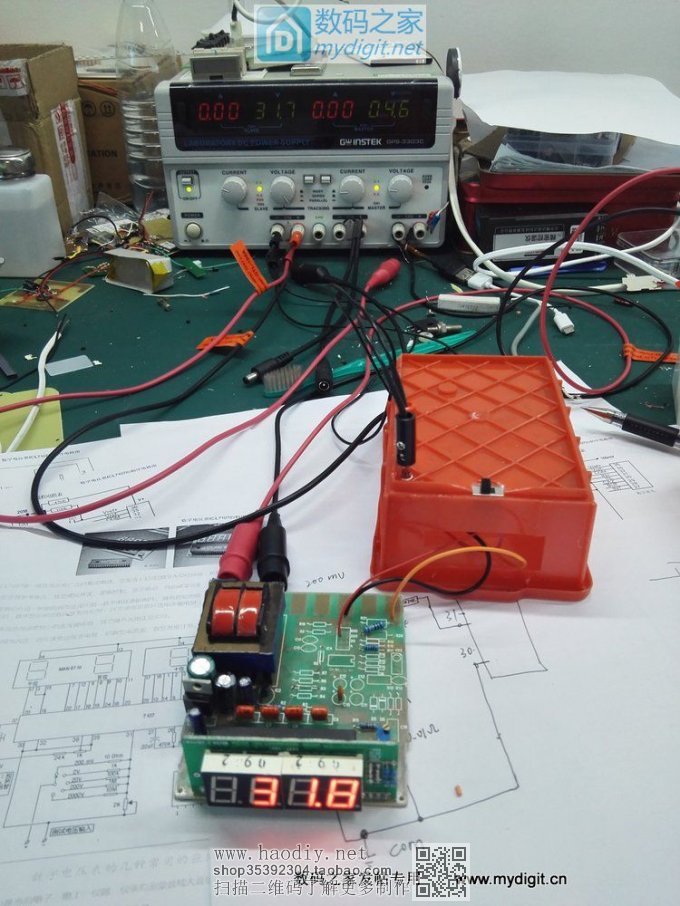

换高点的电压来试 调整过程是用公司那只 17B+ 作为标准的，上个星期外校的人员刚来过，测了一下贴了个标签，算是准的，这个电源也帖了标签，但精度位数不够，最后一位不是四舍五入的，是逢十进， 举个栗子：1.01和1.09这货都显示1.0，我新造的表也是这个样的，芯片算法就是这样 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/14400a0W-20.jpg?150 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")

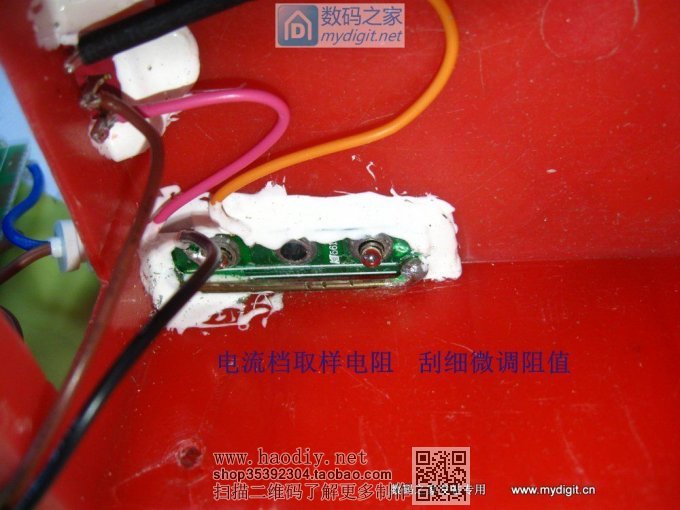

阴差阳错的 这表头居然能测量到58V + 此时我的表显示比电源底0.1 但和万用表是对上的，因为电源是两个电压相加，误差也相加了， 就差了0.0几导致显示增加0.1 不纠结这个 [attachment=9409587] 刮骨（铜）疗（调）伤（整）大法对糠铜比丝进行阻值微调 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440094428-21.jpg?114 "[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流两用电表")
请移步楼下继教观看 谢谢

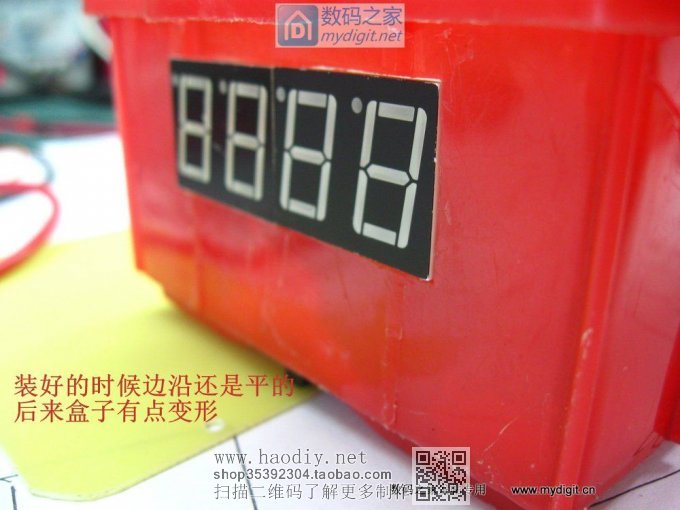

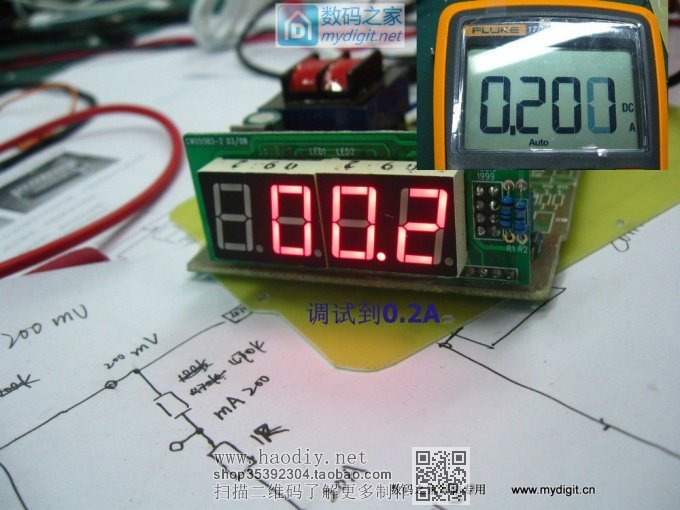

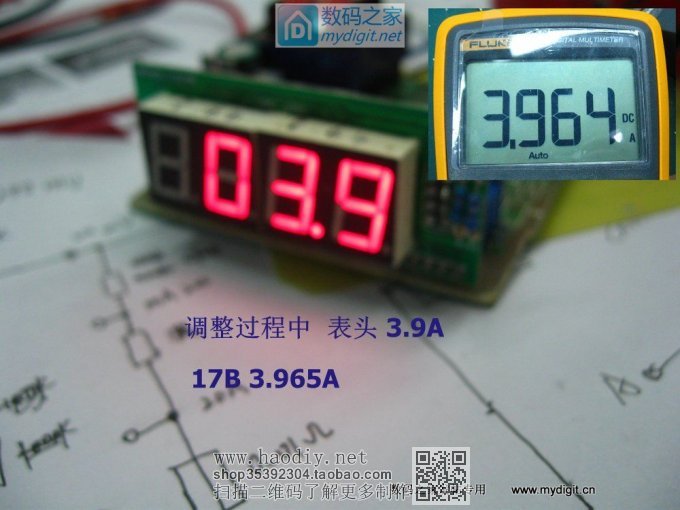

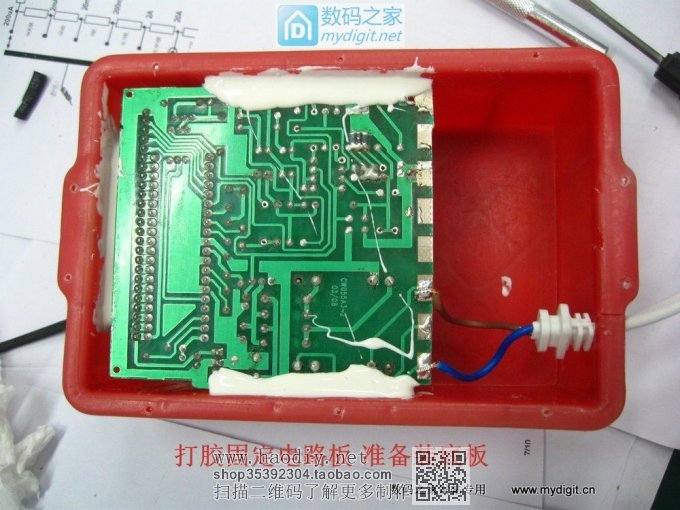

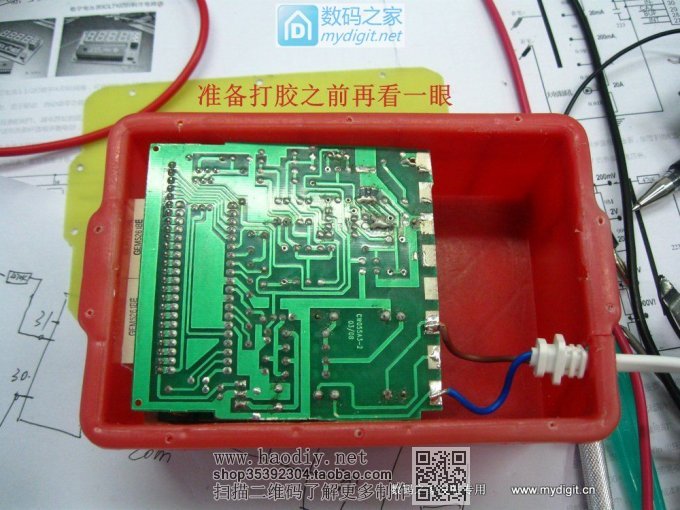

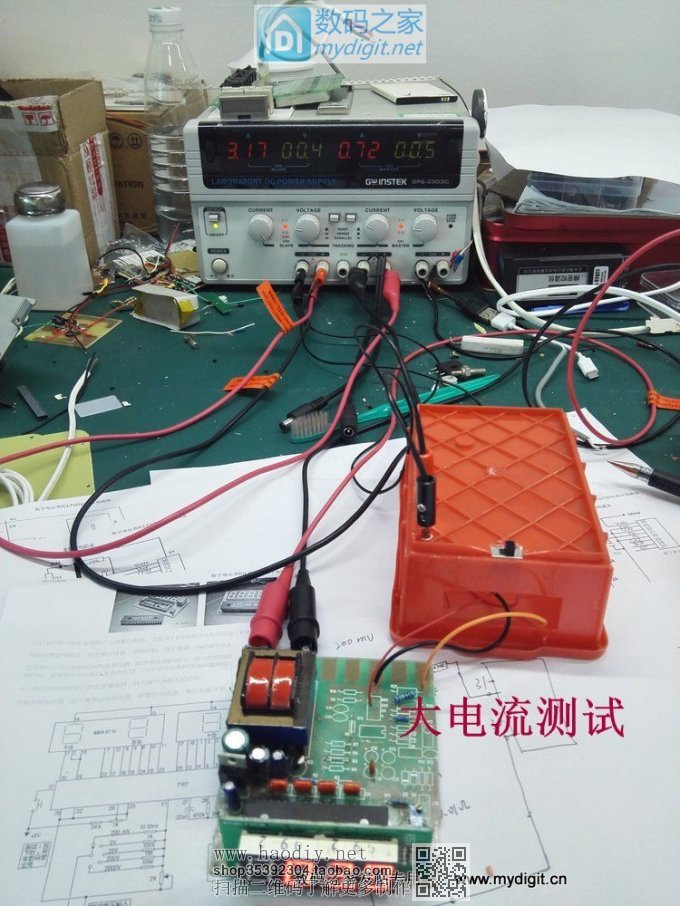

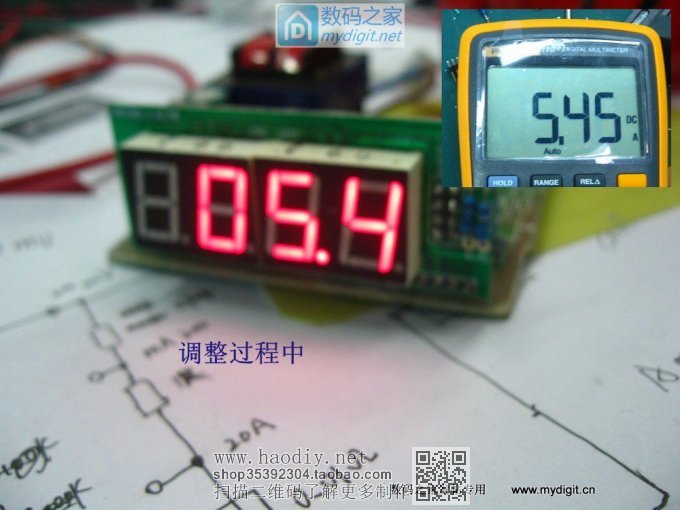

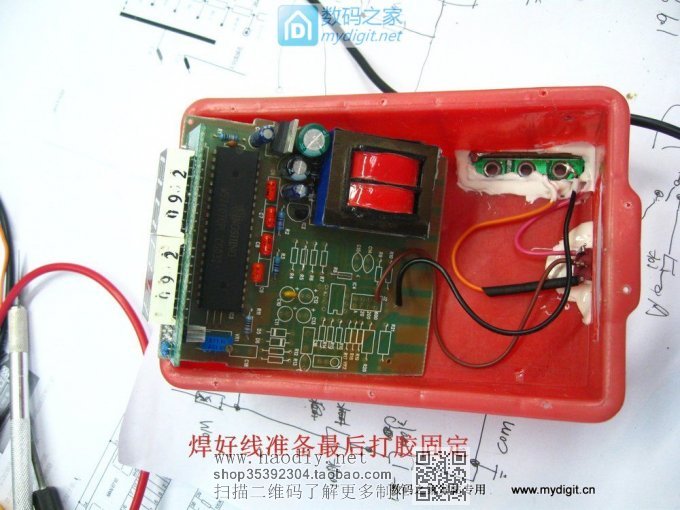

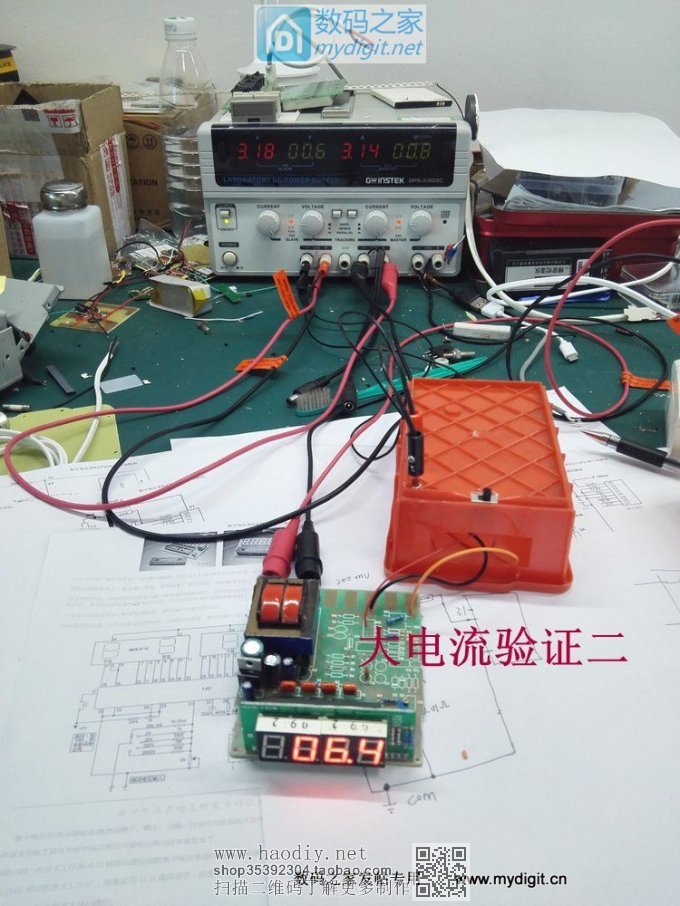

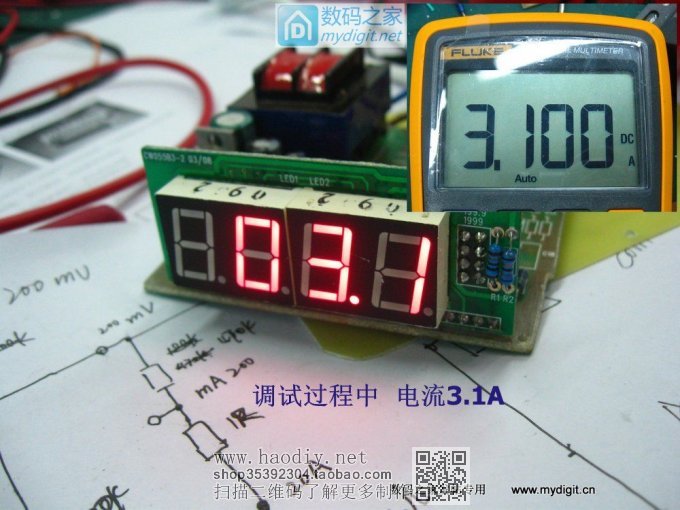

电源并联输出最大电流 3.18+3.14 实际显示有误差 电阻刮太细了，头上加点锡补回来 从小电流开始调整 电压档调整好后再调的电流，因为电流取样电阻是万用表里的，误差不大，显示值比实际值小了一点，下图已经是初步调整好了 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440091506-22.jpg?120) 3.1A的时候也准确 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440094142-23.jpg?128) 3.9A 也准确 原因上面已经说过了 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440093150-24.jpg?98) 5.4 A 准确 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/14400933Y-25.jpg?100) 去掉万用表验证一下 因为表头串联 精度又比我做的表多一位 看上去就会有差异了 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440093I2-26.jpg?161) 电源最大输出电流了 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440091062-27.jpg?148) 最后调整到相对准确 把线重新焊回里，准备固定 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440093041-28.jpg?138) 放好位置 焊好供电 本来是想改5V供电了，看了下这货的原电路是双电压，算了，还是用220V吧 这变压器中间有个110V抽头 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/1440092F3-29.jpg?159) 放平齐了，后续在外面要帖一块减光的板子 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/144009A00-30.jpg?94) 704 等固化 ![[完结]万用表拆碎扔了，用剩下糠铜电阻DIY了一个50V/10A量程直流](/uploads/allimg/170801/14400930U-31.jpg?150) (责任编辑：admin) |
