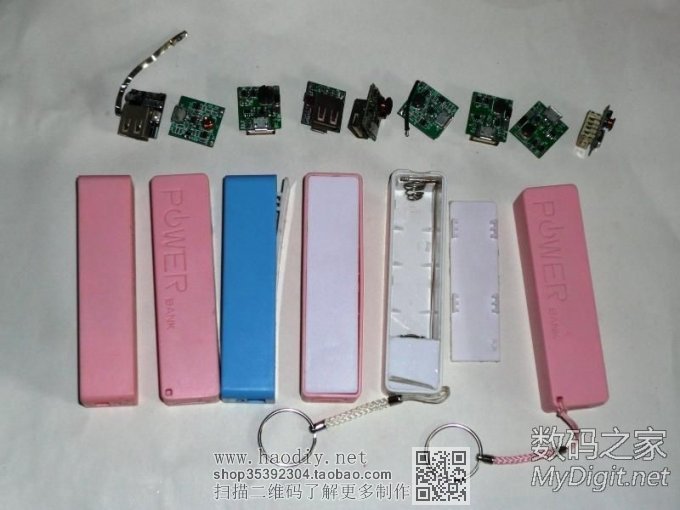

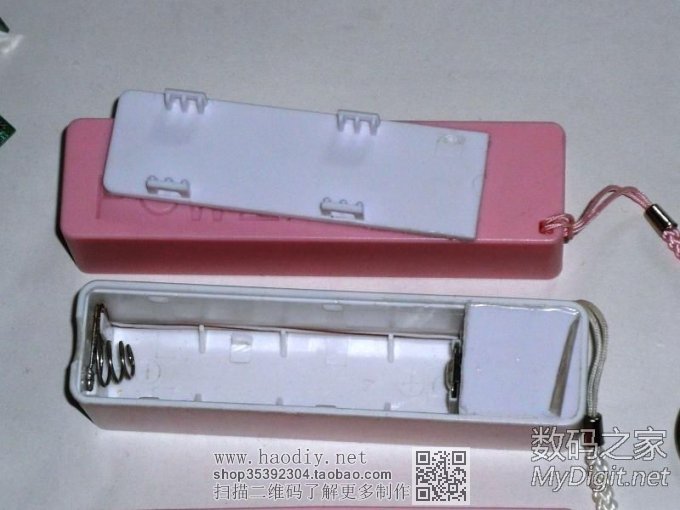

马年落下不少功课，这是其中之一，整理来作为羊年第一帖。这回改造的成份多了些，算是对万用表电源部分的打磨吧。之前的“打磨万用表”系列帖： （打磨万用表1）ICL7129系4位半万用表调正振荡频率 （打磨万用表2）ICL7129系万用表进行“表头自检”，并利用自检状态挑选表头电容 （打磨万用表3）从维修微波炉想到的，赶紧描一描万用表里的压电陶瓷片 手里“香水”移动电源逐渐多了起来，本次DIY之后还从坛友那里买过一些拆机小电路板：  除了其中一个改为充电器外，其他都在闲着了。下面是改好的单槽18650充电器，有转灯，用起来挺方便的：

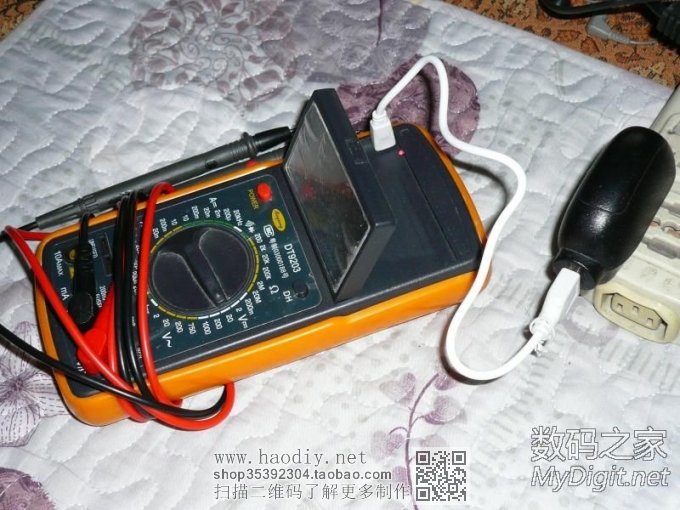

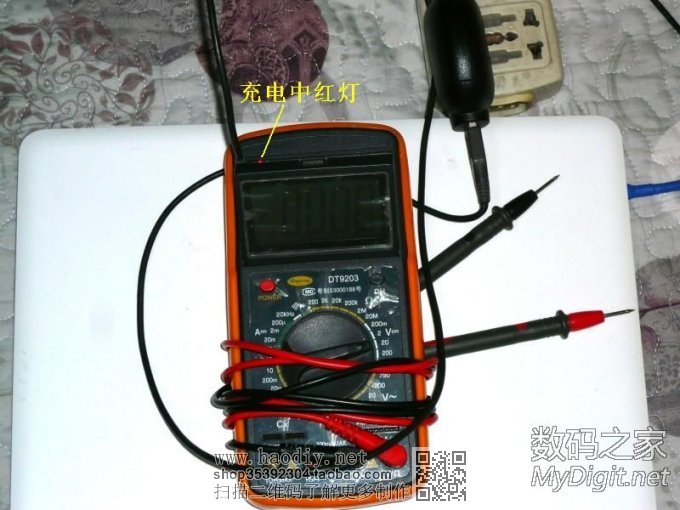

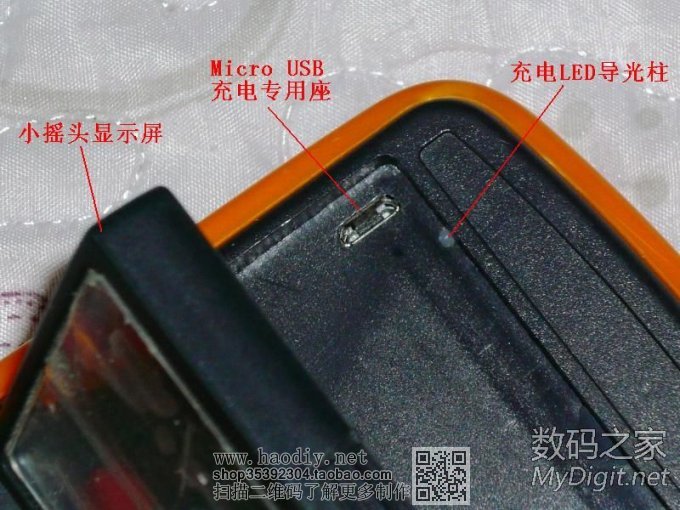

“香水”电路板比较小巧，而且“五脏俱全”，其上包含锂电保护、充电管理和升压转换等全套必备单元，还带有充电接口。给万用表改装锂电升压电源时如果能用上“香水”电源板，不仅占用空间少，而且功率适当，应该是比较理想的。 充电口的“选址” 万用表完整改装锂电，需要配套充电管理部分。“香水”自带Micro USB接口和充电管理，采用5V电压充电具有很好的通用性。充电口也需要考虑万用表在测量高压时的绝缘安全问题，必须给充电口找个合适的安装位置，最好不要外露。根据翻屏式万用表的结构特点，我把Micro USB充电口装到了这里，不但充电方便，而且不充电时也能保证安全。先看一下改装完成后的实拍图片，红LED灯指示充电中：

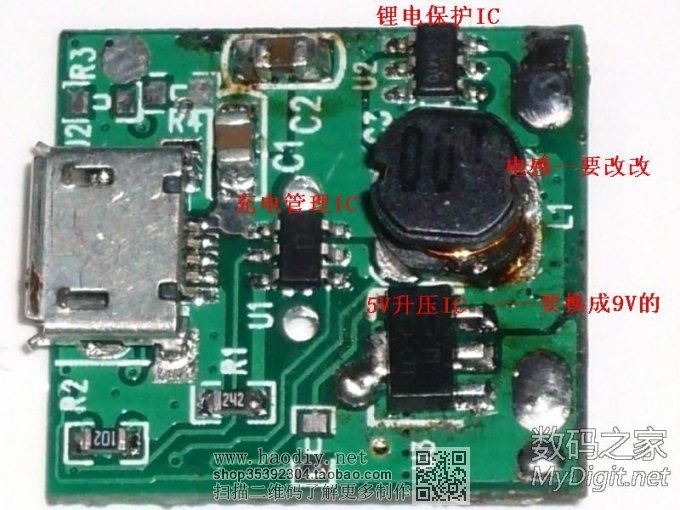

现在不仅可以说给手机充电，还可以说给万用表充电了，他们可以使用同一个充电头。给万用表充电就像给手机充电一样，你说方便不？ 选用适合的电路板类型 “香水”品种较多，外观虽然相似，其电路方案却有许多种，并不是都适合万用表改装，需要挑选一下。对于采用9V叠层电池的万用表来说，主要选择升压部分能独立改为输出9V的香水电源板。（对于非9V供电的万用表，不属于本帖要交流的范围。）下图这种是比较适合的。
电路板固定及开孔 选定了“香水”电路板后，经过对万用表内部和外部的综合观察，根据实际情况初步确定了安装位置和开孔位置。

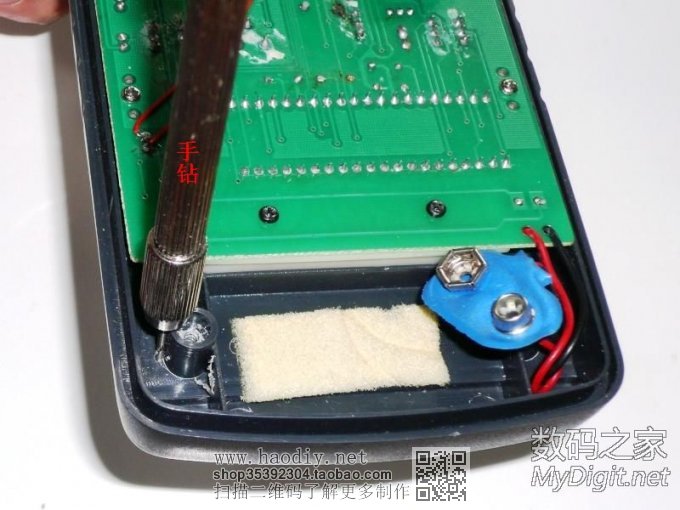

往万用表顶端开充电孔也会存在一些问题，比如充电时要卸下保护套、影响电路板升压部分改造、此处外壳塑料太厚影响连接，等等。最终决定将孔开到万用表的正面。先钻个小孔定下位：
在正面划线定位：

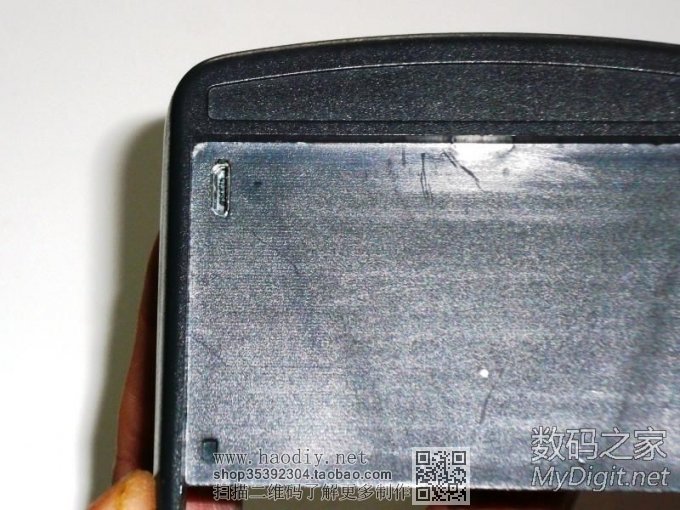

此处塑料壳较薄易加工，再钻一排孔后，用壁纸刀和什锦锉开成方孔（略带梯形，以与Micro USB座拟合）。开好孔的样子：

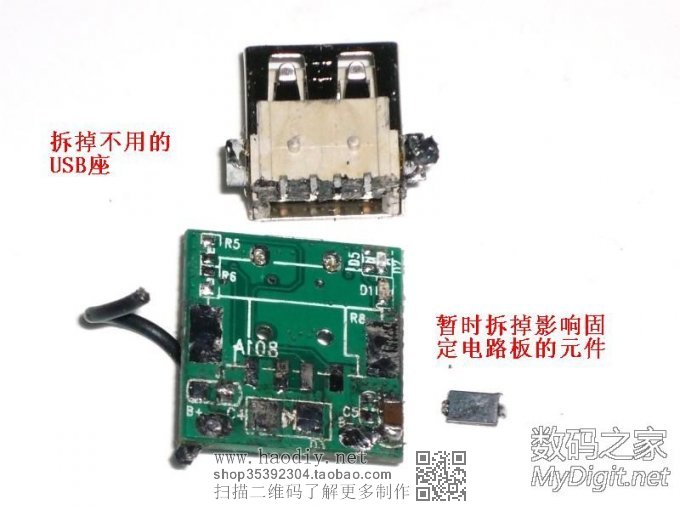

补充说明一下。此时电路板主要用做样板，其上的一些元件要先拆下来，以方便定位和比量开孔：

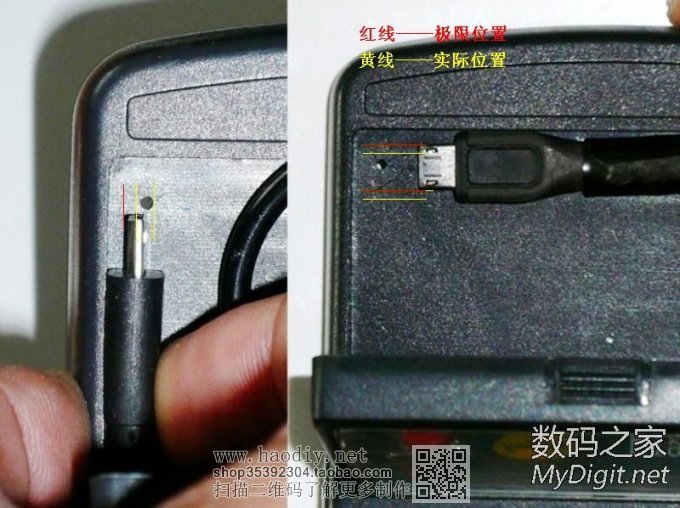

用手顶住电路板，插上Micro USB头子试试，不很大的插头都能插上，开孔位置挺合适的：

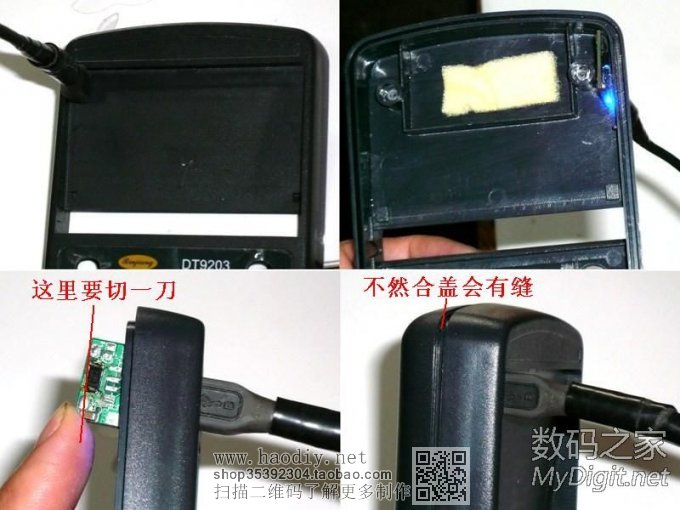

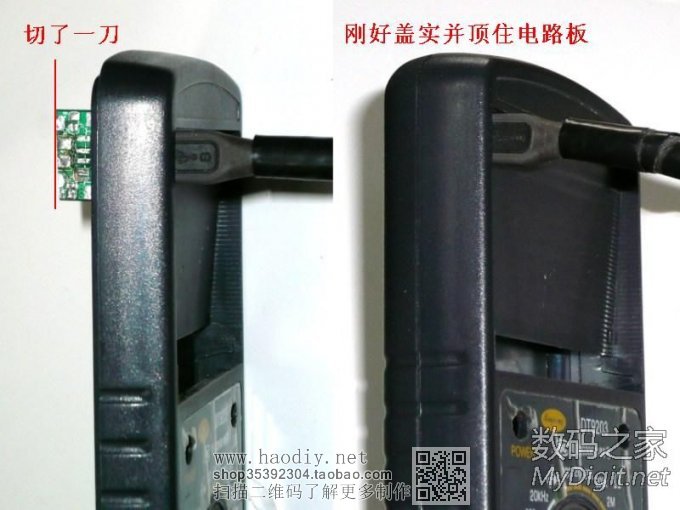

由于显示屏下方壳内的空间是倾斜的，所以要把电路板相应整形一下，以保证能把壳子合住，但也不能切多了，因为还要改造升压电路，电路板上的面积是很宝贵的：

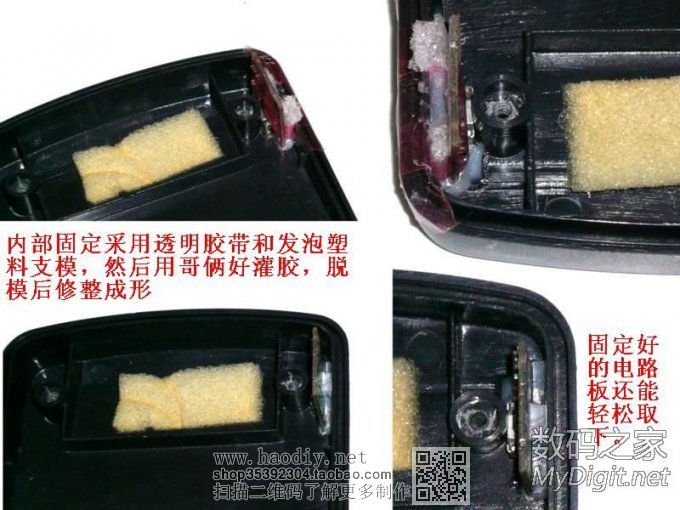

内部固定要设法再加强一下，用挡块、不用螺丝，目标是不仅有强度而且取放自如：

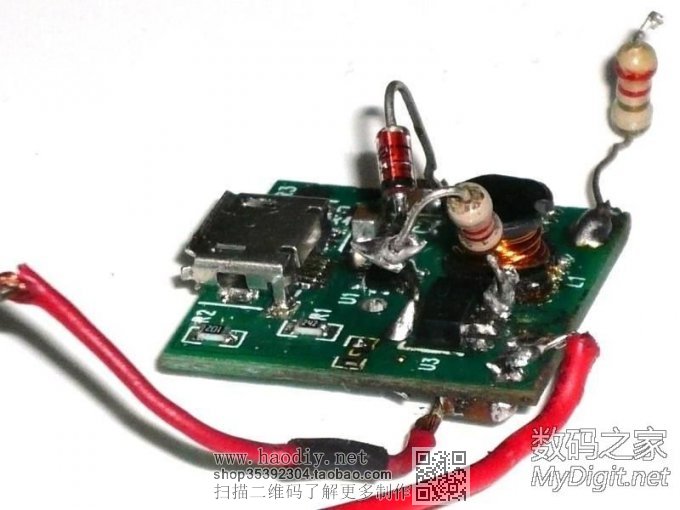

到此，外壳开孔及电路板固定工作就基本完成了。下面要对电路板进行改造。 香水电路板改造 对于将香水电源板改造用于万用表，本人之前做过一些失败的试验，感兴趣的坛友可以移步这里拍砖： 香水越狱！固定5V电压的三端开关升压IC调高到9V，可以给万用表用吗? 下面是本人试验改升压输出电压过程中的一个图：

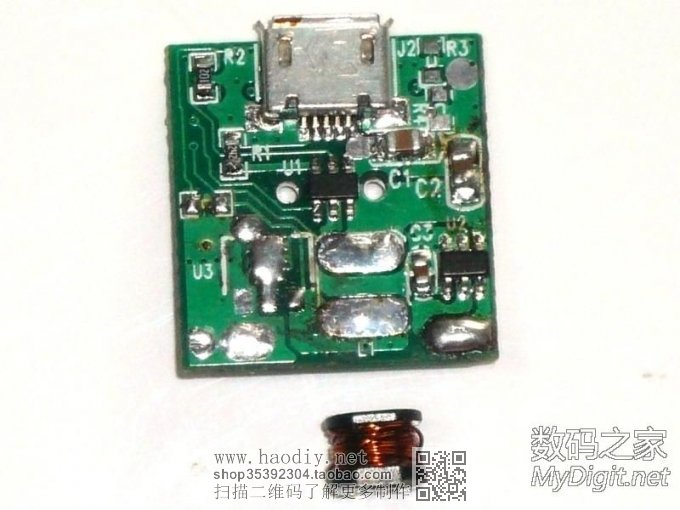

还有坛友@邓穿石关于香水改造的优秀帖子： 香水越狱续集，香水电源板改输出电压，新成果是包括降压 本次需要结合内部空间具体情况，主要针对升压部分进行改造，要改为9V输出，同时要避开万用表壳内的固定立柱。把升压部分元件全部拆掉：
然后要对电路板进行移植改造，使“香水”完成兑变。 【楼下继续】
【续主楼】

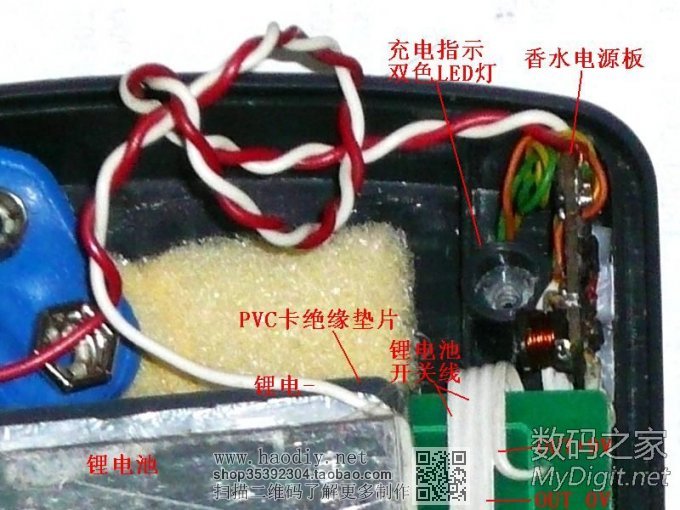

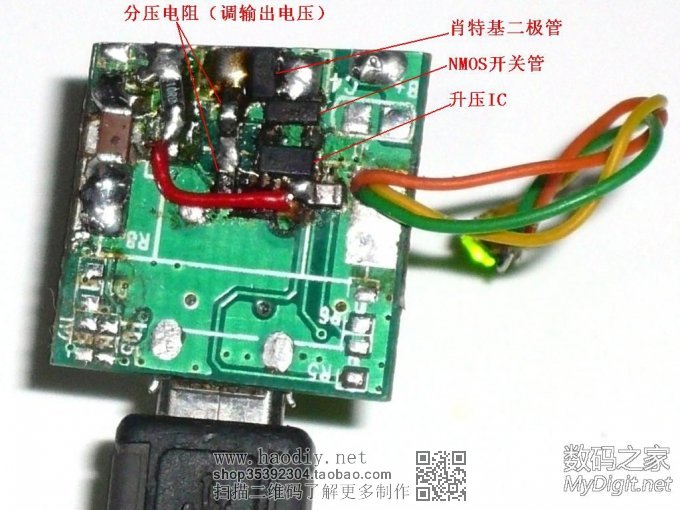

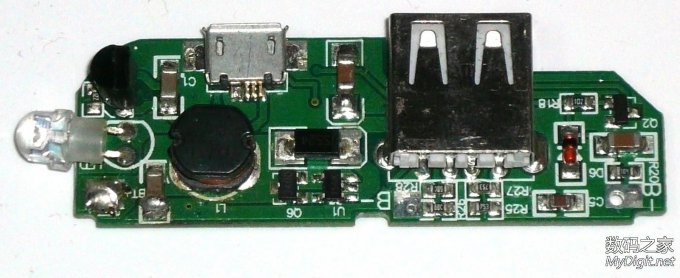

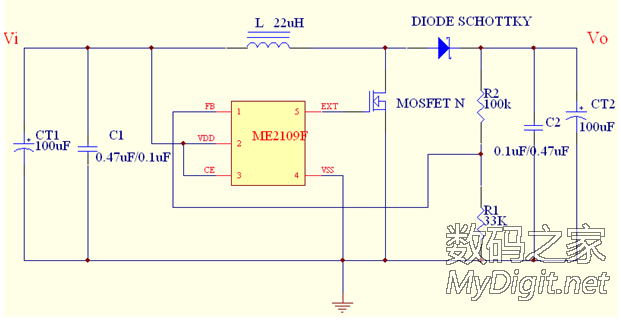

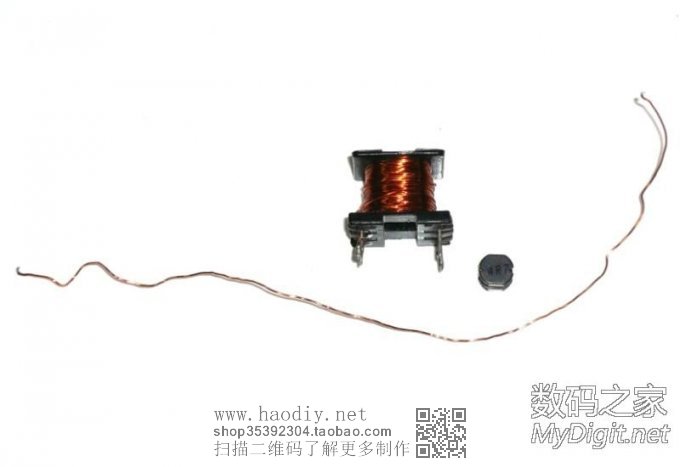

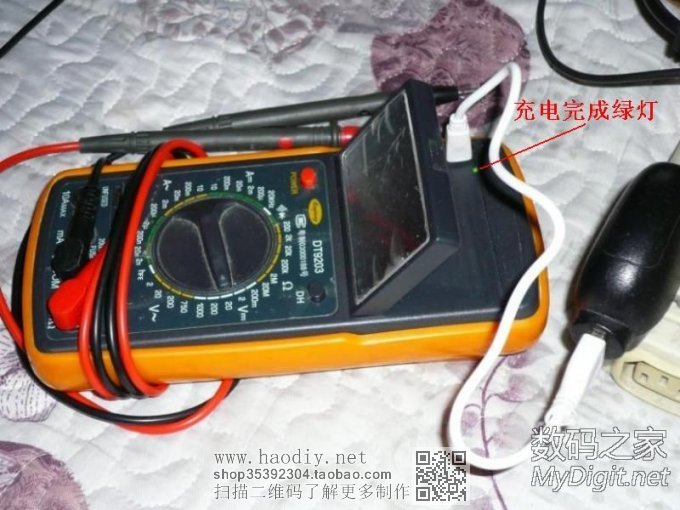

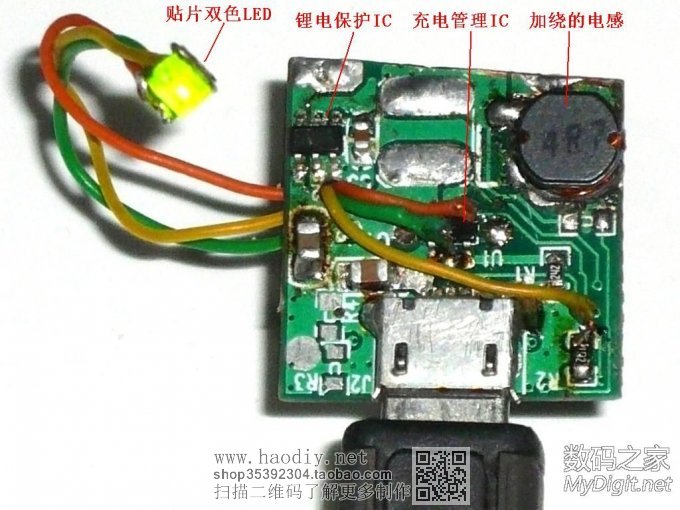

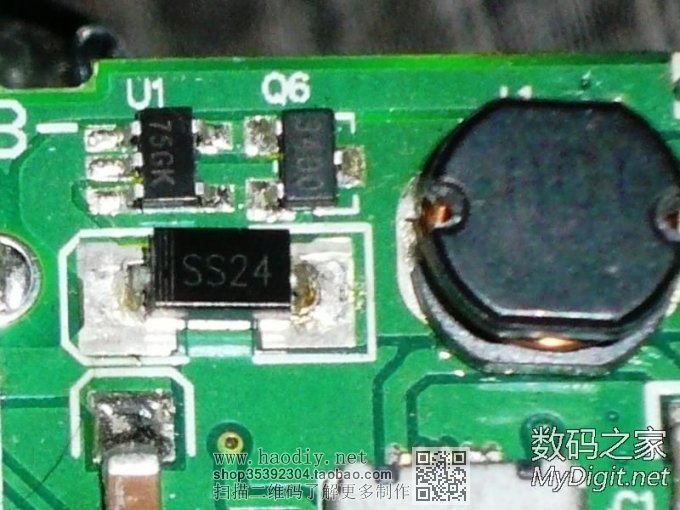

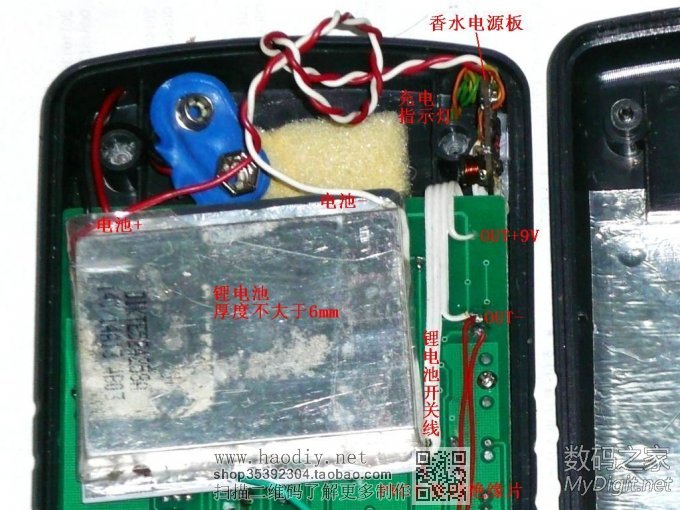

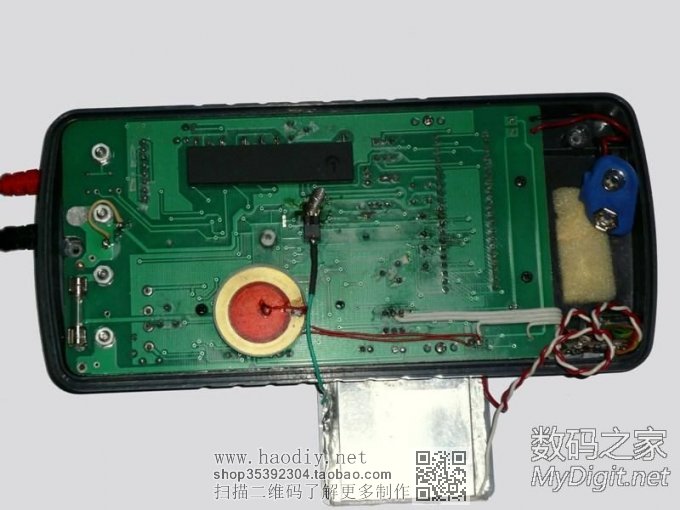

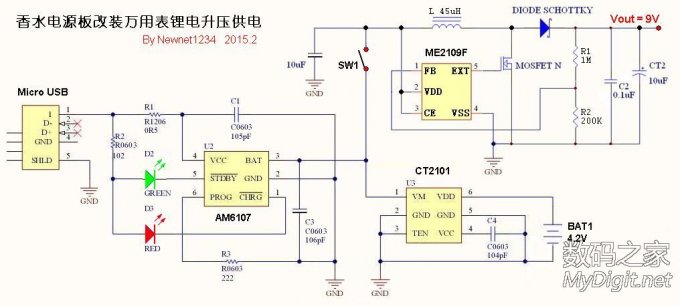

(责任编辑：admin)升压电路主要元件将取自另一块移动电源板。这是之前从坛友处购买的原料板，这板的充电部分仅用8055，而升压部分很不错：  原料板上的升压单元采用了一粒5PIN的可调压PWM IC 75GK驱动一只3400的NMOS开关管，功率强劲（这对于万用表并不重要），总体积也还能接受，再有一点重要的是已验证过可以正常调压输出9V：  没有找到那个印字75GK的升压IC的准确资料，不过这种SOT23-5封装的外置MOS升压IC应用大同小异，容易找到参考电路图：  下面对电路板进行移植和重组。万用表的正常工作电流一般小于100mA，升压电路不需要输出很大的电流，电感L的电感量换大一些有利于提高转换效率和可靠性。所以把那个电感线圈重绕了。原电感量印字为4R7，即4.7uH，拆开线圈数过原来有13匝。再用细一些的线重绕，选用节能灯电路板上高频扼流圈的漆包线正合适，绕满后有40匝。此时电感量大约是原来的9.5倍：4.7uH*9.5=45uH。  当然，电感的电阻要越小越好，线也就不能太细，而空间关系磁芯又不能换大，电感量也就无法再大，不过45uH还是很合适的。绕好了，把改绕前与改绕后的图拼到一起看：  改造后的电路板A面（通电试验中，LED发绿光）：  为避开壳内的固定柱，把电感L移了个位置。把充电指示灯换成双色LED、外置并用导线连接，以便在面板上做充电指示。 改造后的电路板B面：  升压IC、NMOS管和肖特基管（最上边那个3脚的）都放到这面了。 总体布局和接线，没有占用原来的电池仓，万用表厚度方向有足够的空间放置锂电池：  给电池贴PVC片的作用是加强内部绝缘，万用表测量高压时，内部也会有高压。红白线是锂电池的线，暂时没剪短，留长点方便电池放置。 内部全景：  那根绿线是贴在PVC片上的屏蔽层的接地引线，用来防止来自开关电源的干扰。关于这个蜂鸣片为什么是红色的，请移步这里：（打磨万用表3） 原来电池仓的位置空下了，以后可以用来添加其他功能电路。局部特写：  表壳的前面还要再开个2.5mm的小孔，装个导光柱将LED的光透出去，用来指示充电的状态：  采用导光柱的方式与直接将LED管露出的方式相比，可以使电源板取放自如，不受定位限制，并且开孔尺寸和露出高度都可以小一些。 装好后可以用了，充电时是红灯，完成时就绿灯了：  与只将叠层电池改为锂电升压9V电池不同的是，这个在充电时不必取下电池，只要不是在测量高压，就可以边充边用：  万用表改为开关电源供电后会影响精度吗？要采取些屏蔽措施的，在上面内部全景图中可以看到给电池上加了屏蔽层。各位可以看到图中现在电压档位，屏上显示是0000。 总电路图 整理出采用这个“香水”电路板改装后的整体电路图，供参考：  “香水”品种繁多，但万变不离其宗，改装时因地制宜，把电源接口、充电管理、LED指示、锂电保护、升压9V、电源开关等这些功能单元适当组合在一起即可。而升压IC若能采用TPS61040、XR2204等等内置MOS的高压IC则能使电路简化一些。 充电的时候只需抬起摇头屏，不充电的时候摇头屏可以放平，与手机的充电头通用——方便吧？感到不错的话，就请给评几个M吧。 |
