万用表9V电池代用电路

时间:2013-08-20 09:58来源:www.crystalradio.cn 作者:qqww121 点击:
看到论坛里很多朋友对DIY叠层电池代用电路赶兴趣,就把我的作品晾一晾吧。 多年以前,大概90年代初,购买了数字表,当时9V电池寿命很短,而且不容易买到,于是开始寻找代用方法。 使用外接电源,拖着一条尾巴,携带不便。 当时一些报刊上介绍的升压电路,大
看到论坛里很多朋友对DIY叠层电池代用电路赶兴趣,就把我的作品晾一晾吧。
多年以前,大概90年代初,购买了数字表,当时9V电池寿命很短,而且不容易买到,于是开始寻找代用方法。
使用外接电源,拖着一条尾巴,携带不便。
当时一些报刊上介绍的升压电路,大部分是指针表上用的,有的也能用于数字表,但是驱动能力有限,测量通断、高hFE三极管、20uF电容档会出现低压报警。
效率低,输出电压不稳定、对外干扰大是其主要缺点,有些要改动万用表,使用不够方便。
无奈之下,只好自己设计,经过不断的实验、改进,大概在95年电路定型。做了多块,除了自己用,还送给了周围的朋友使用。
代换很方便,与原来的电池一样,有电池扣,直接装上就行,属于自控电路,万用表不用做任何改动。

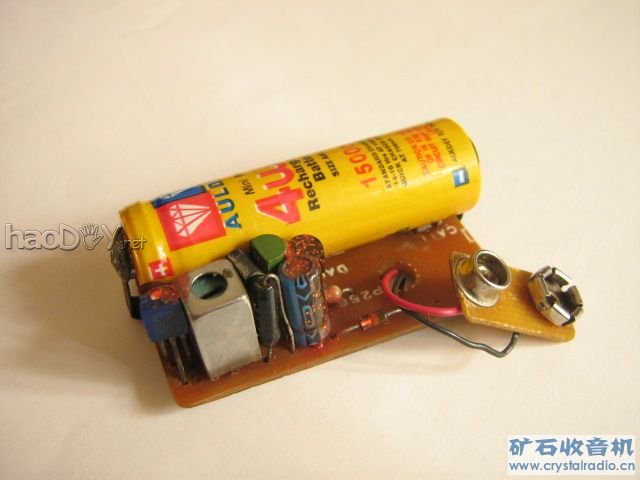

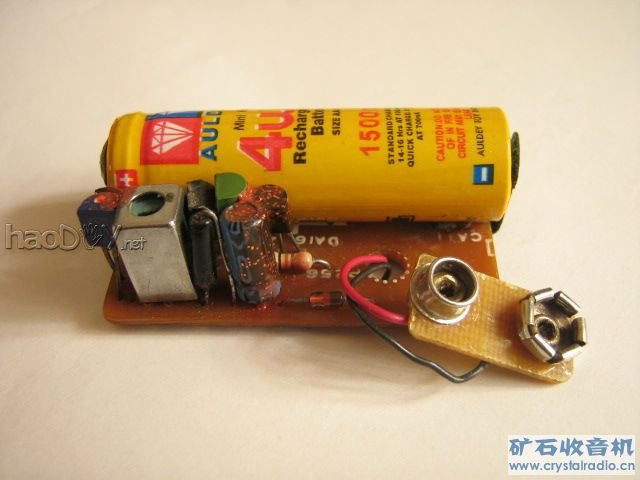

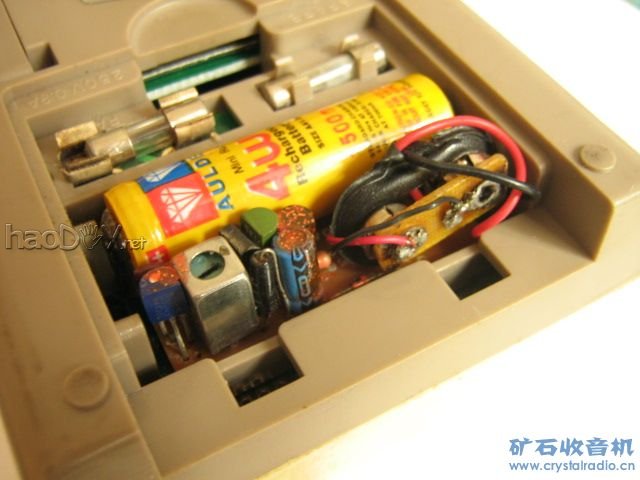

这个是早期的:


万用表9V电池代用电路



万用表9V电池代用电路

万用表9V电池代用电路

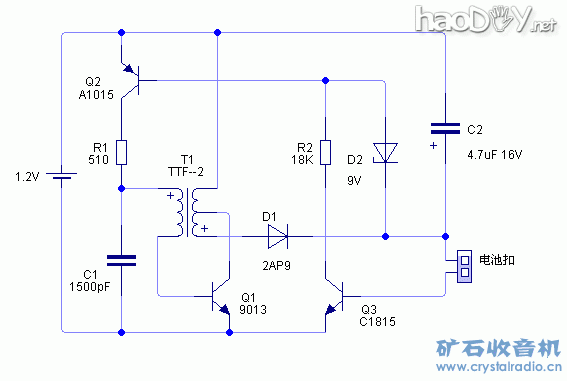

电路图:
万用表9V电池代用电路

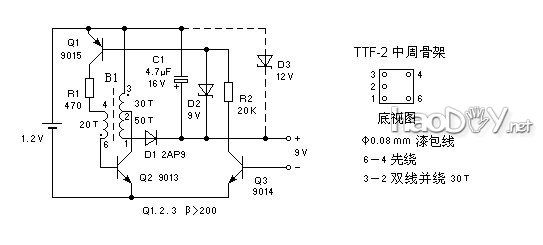

上面的成品是这个图:


区别不大,只是下面那个图带有高电压保护二极管,防止Q1的ce短路或D1开路使电路失控产生高压,损坏数字表。
万用表9V电池代用电路

带负载能力很好,使用9013可以满足大部分数字表,如果是比较耗电的数字表,可以把9013换成D965之类的闪光灯专用管,另外变压器接集电极的绕组要用较粗的漆包线,反馈及升压绕组不变,还用0.08mm即可。
我的表7556不小心烧掉了,换的是NE556,表耗电比较大,用带蜂鸣器的测通断档时,不会出现低电报警,其它档位就更不会了。 (责任编辑:admin)
