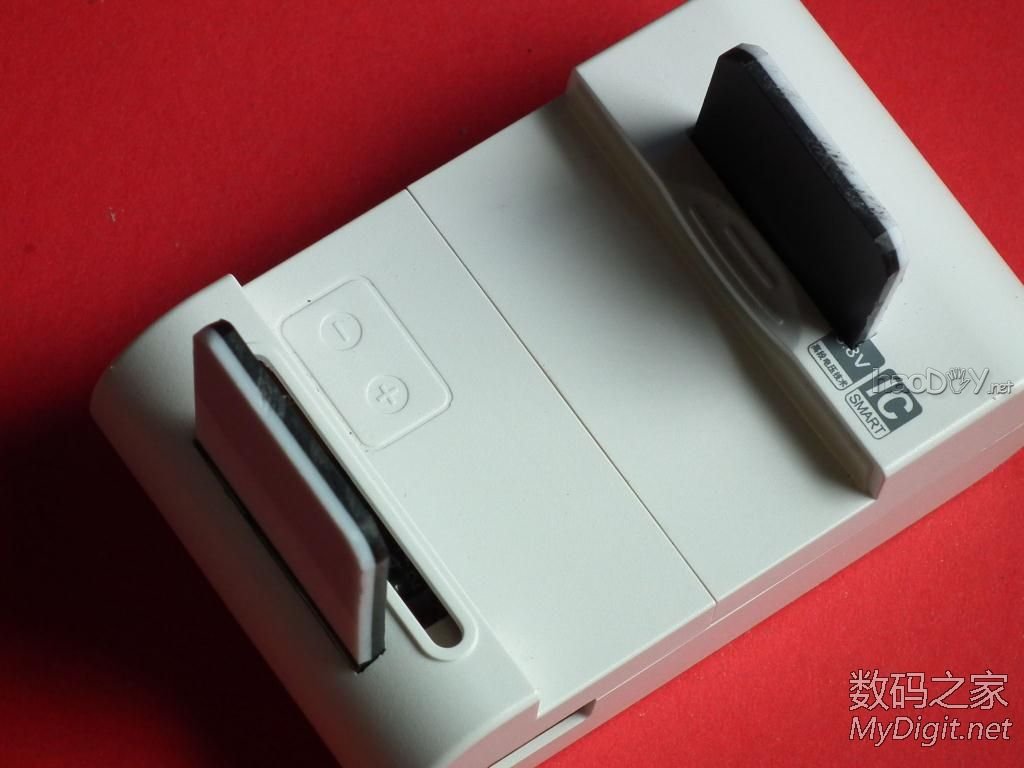

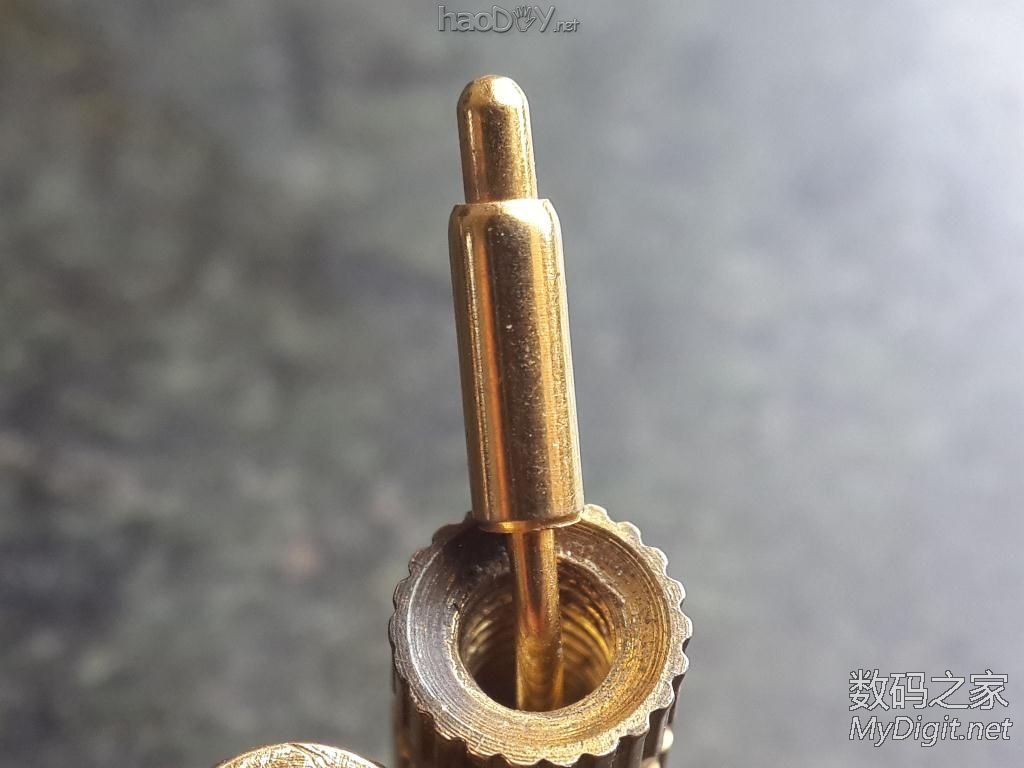

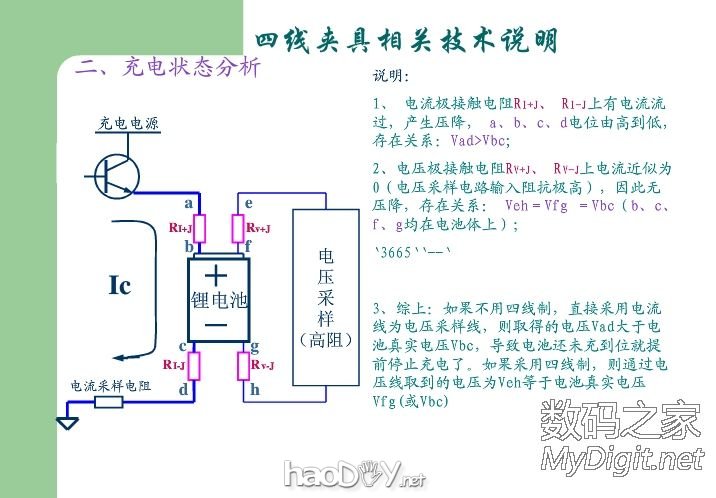

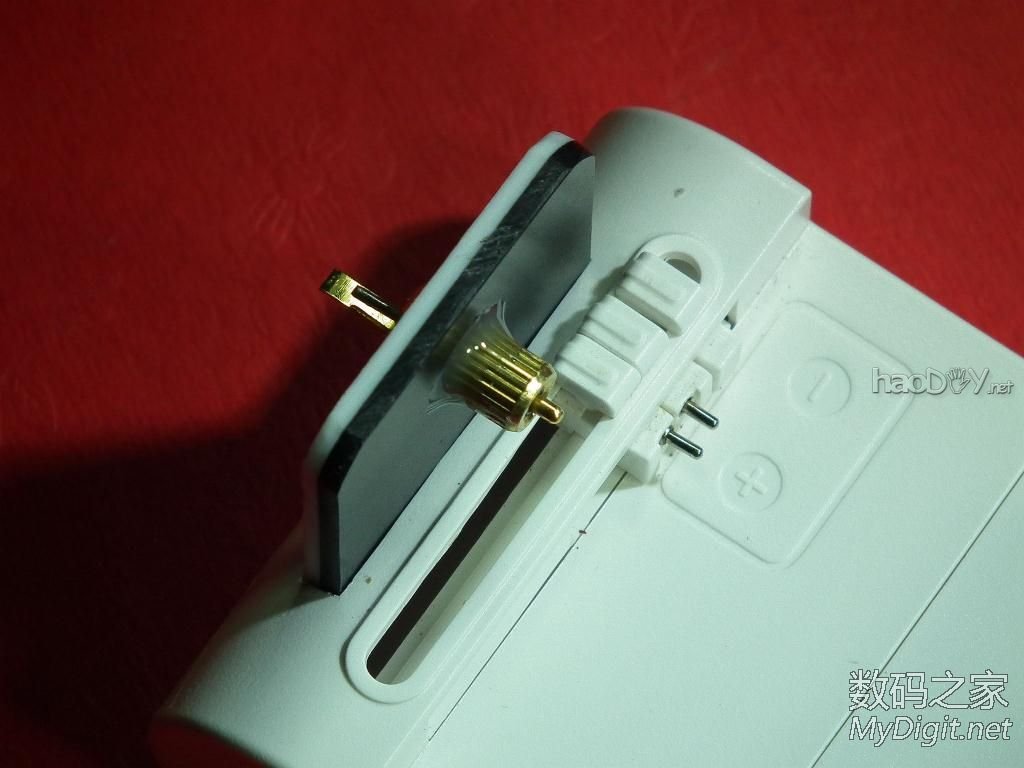

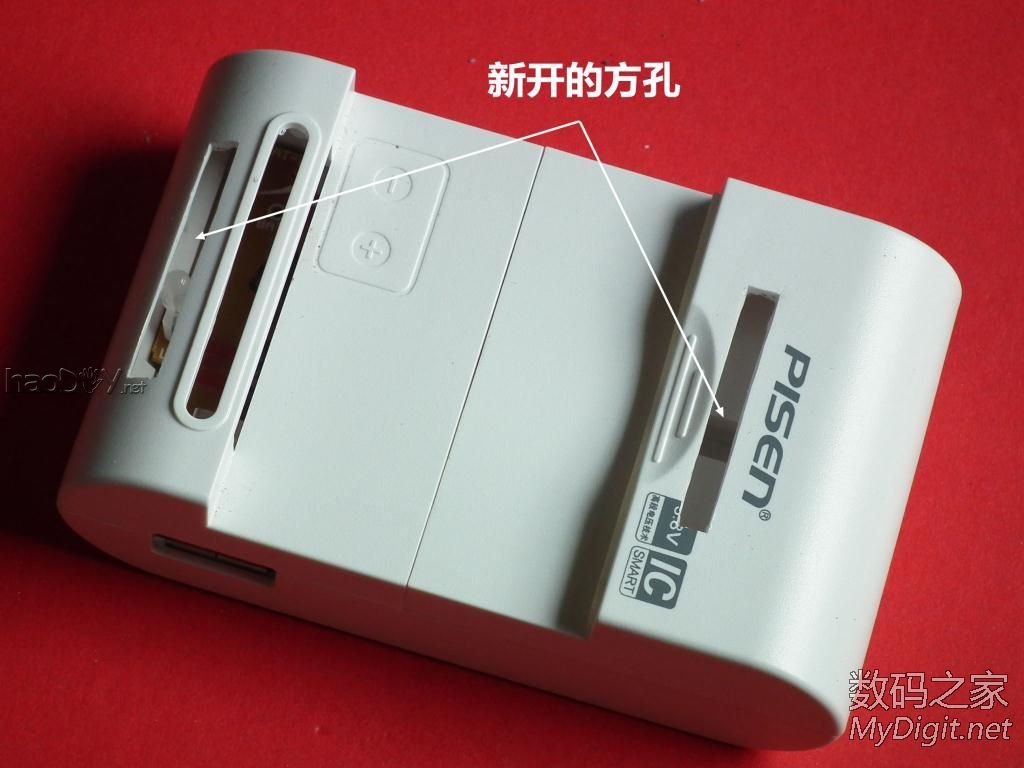

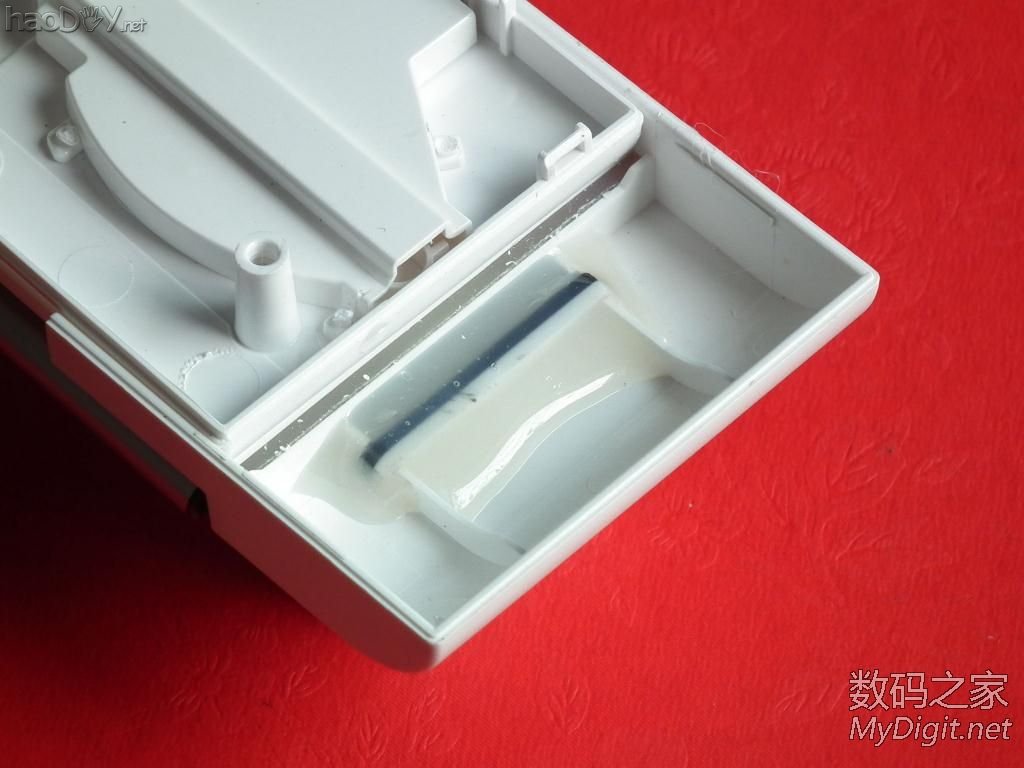

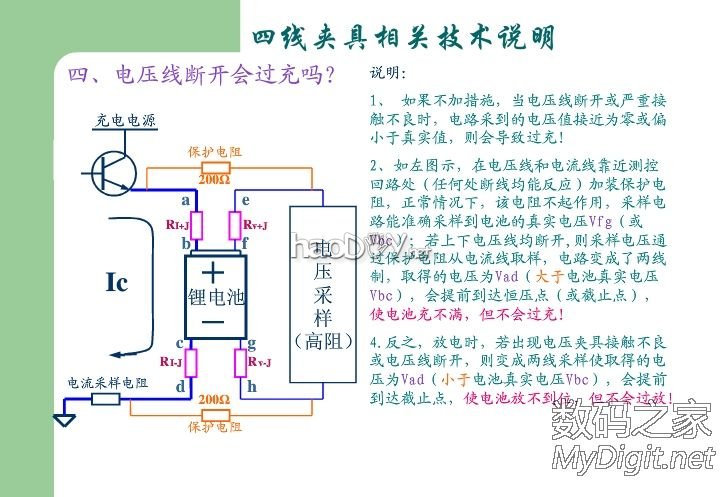

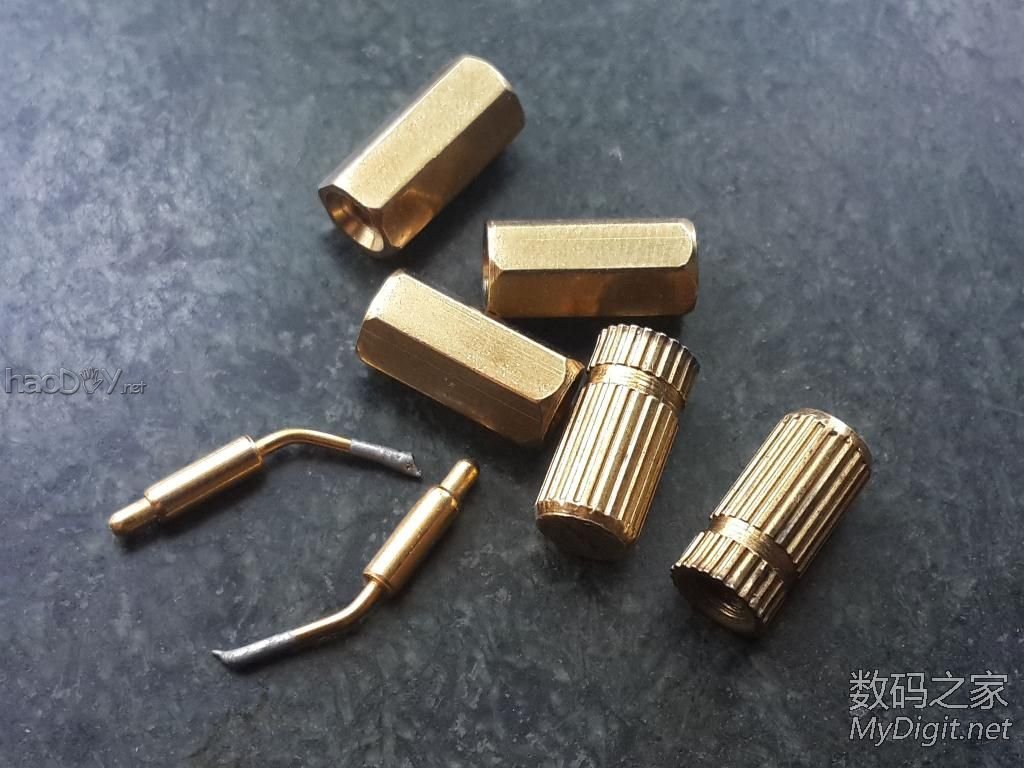

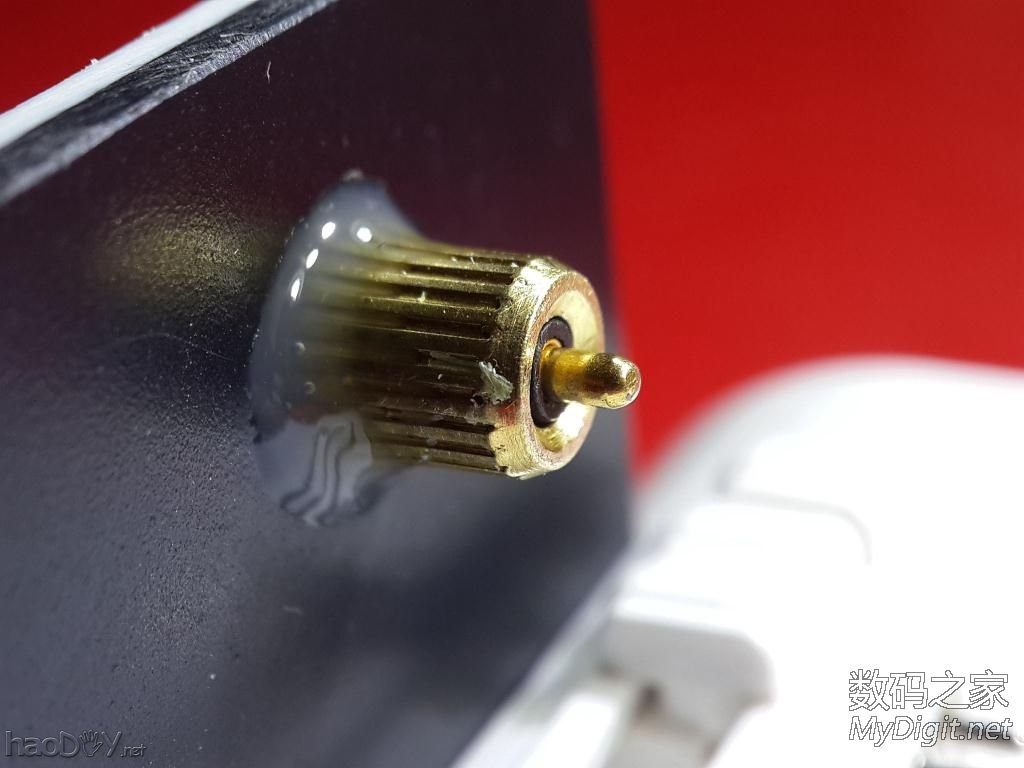

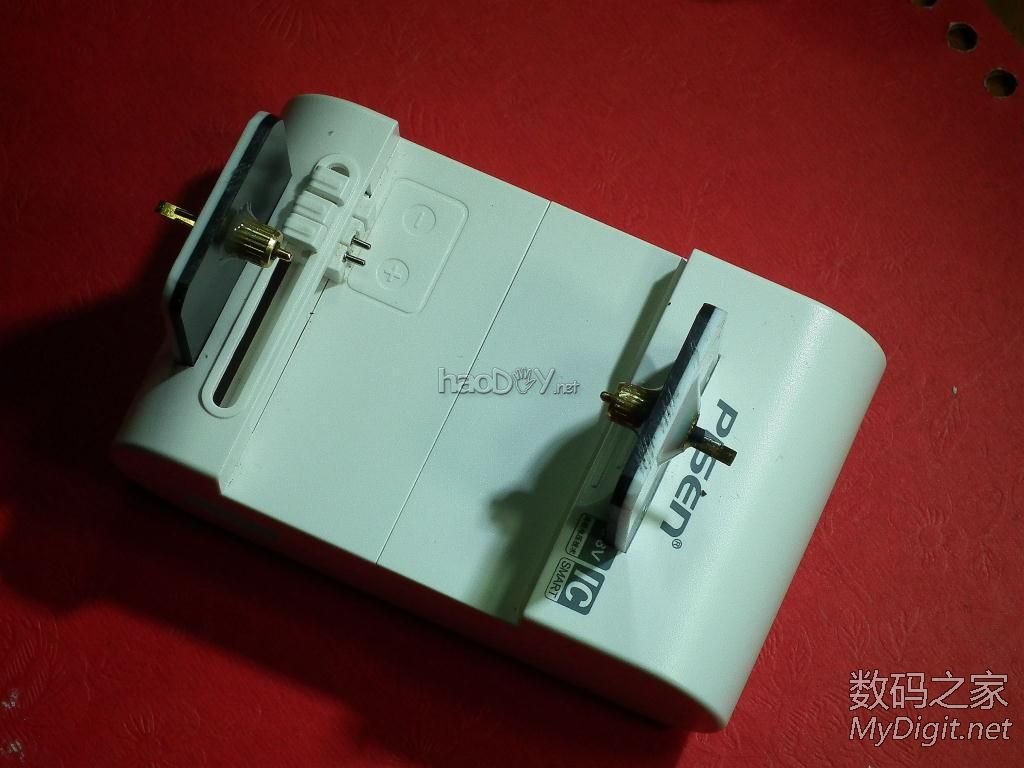

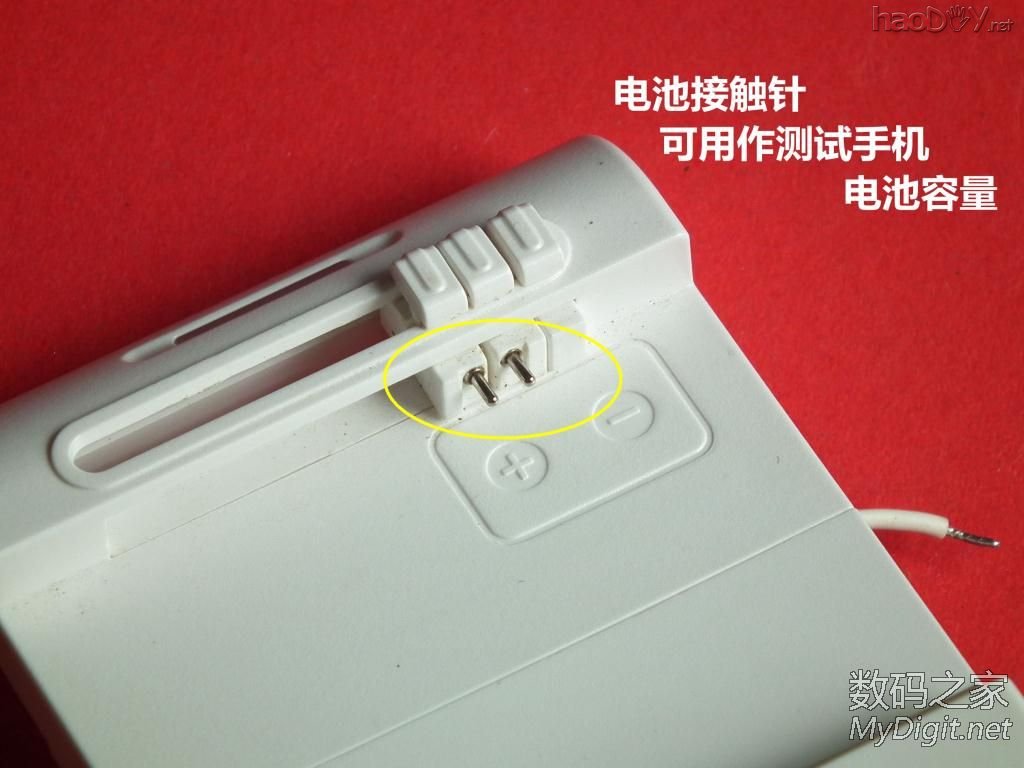

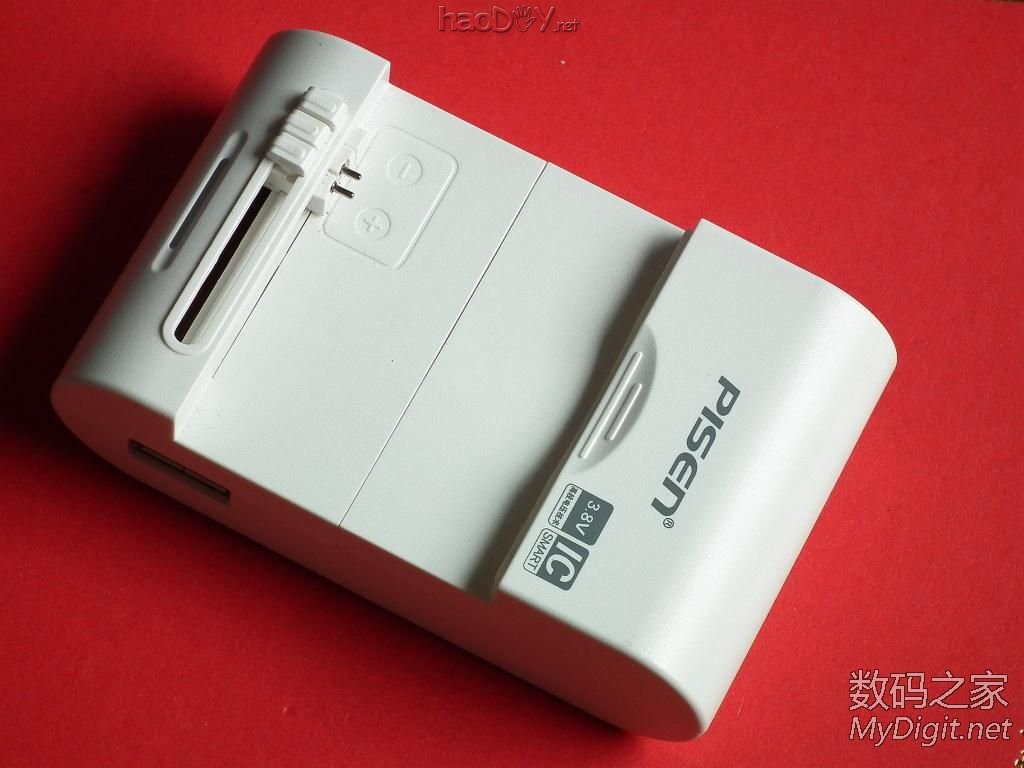

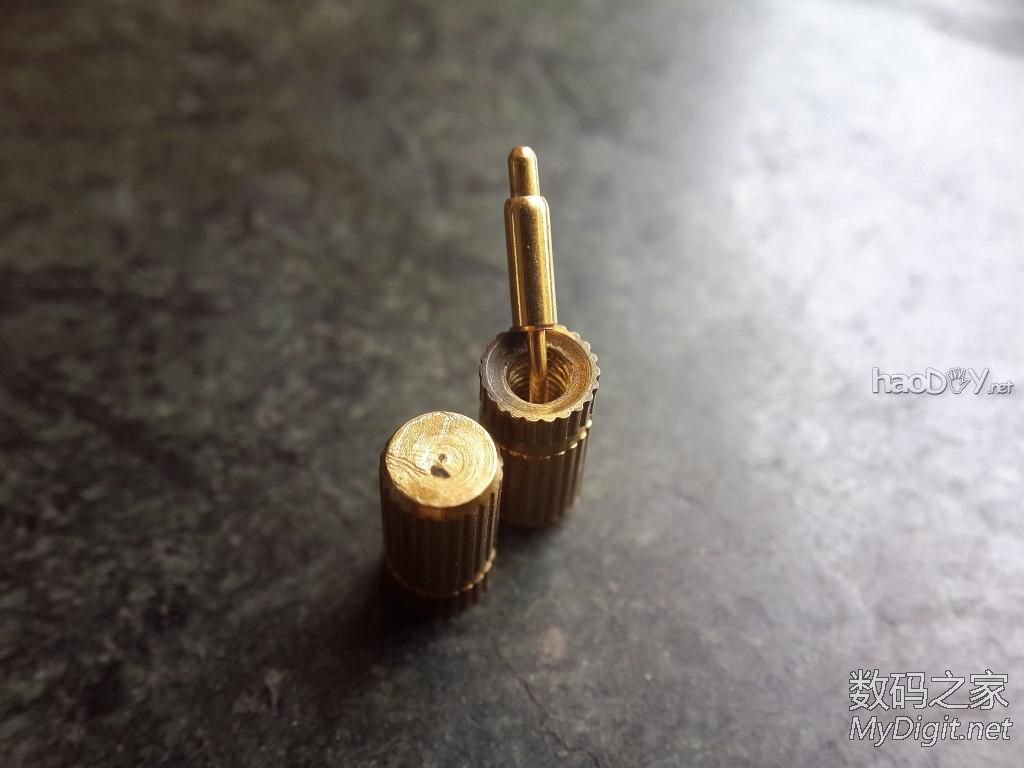

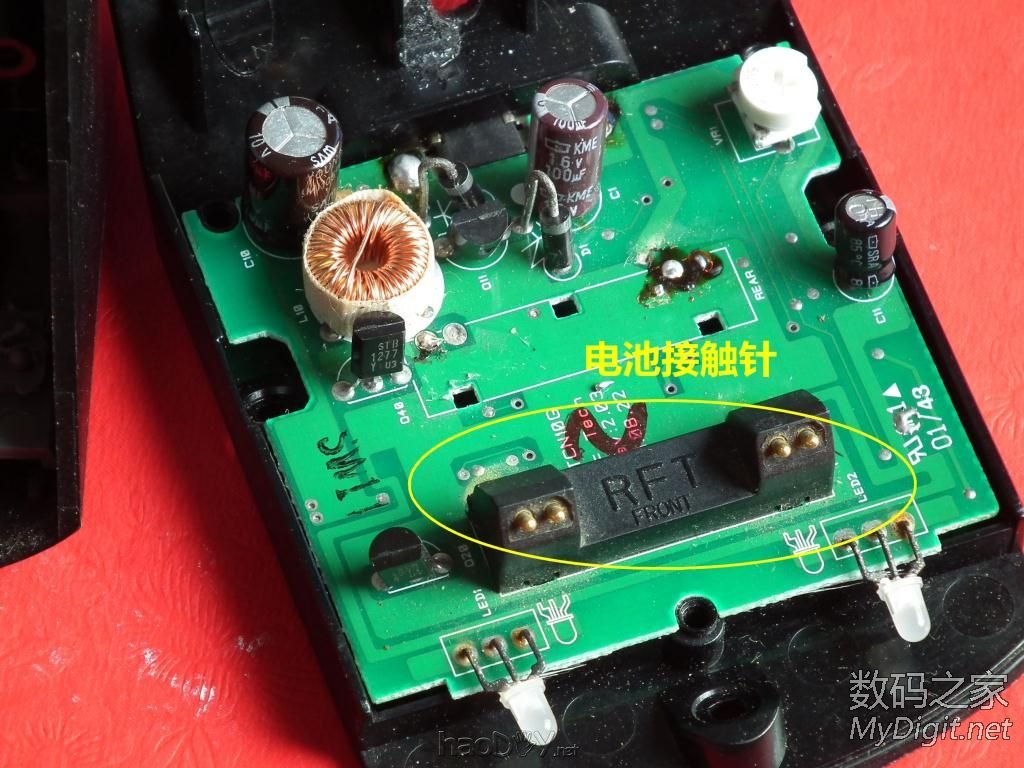

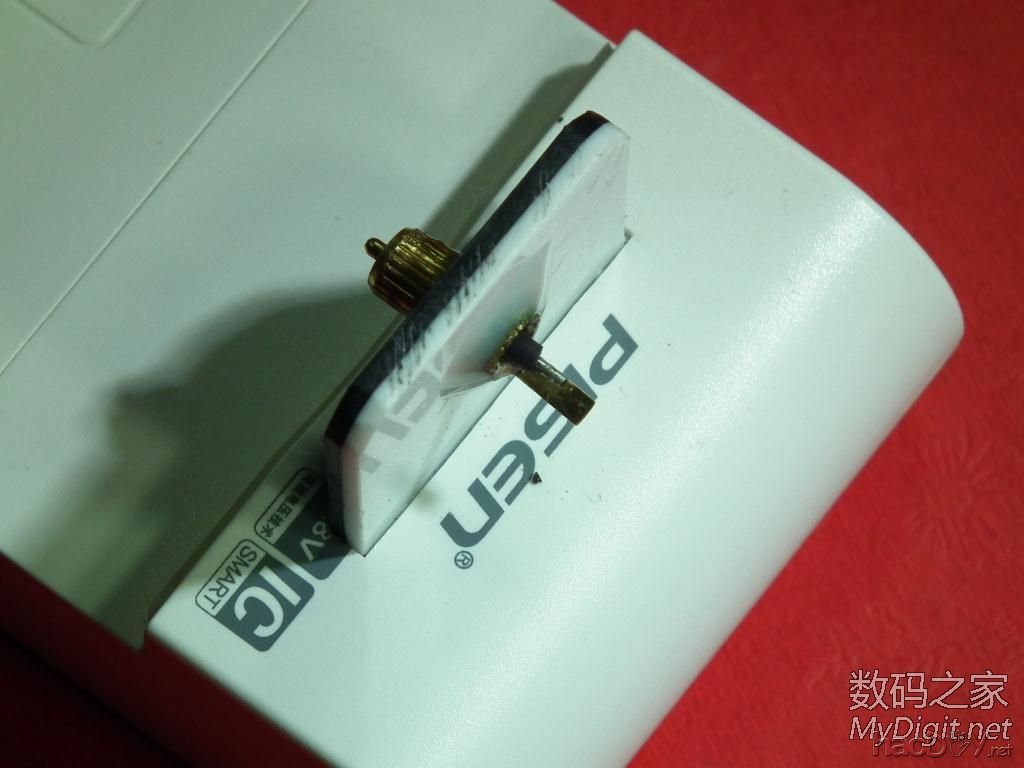

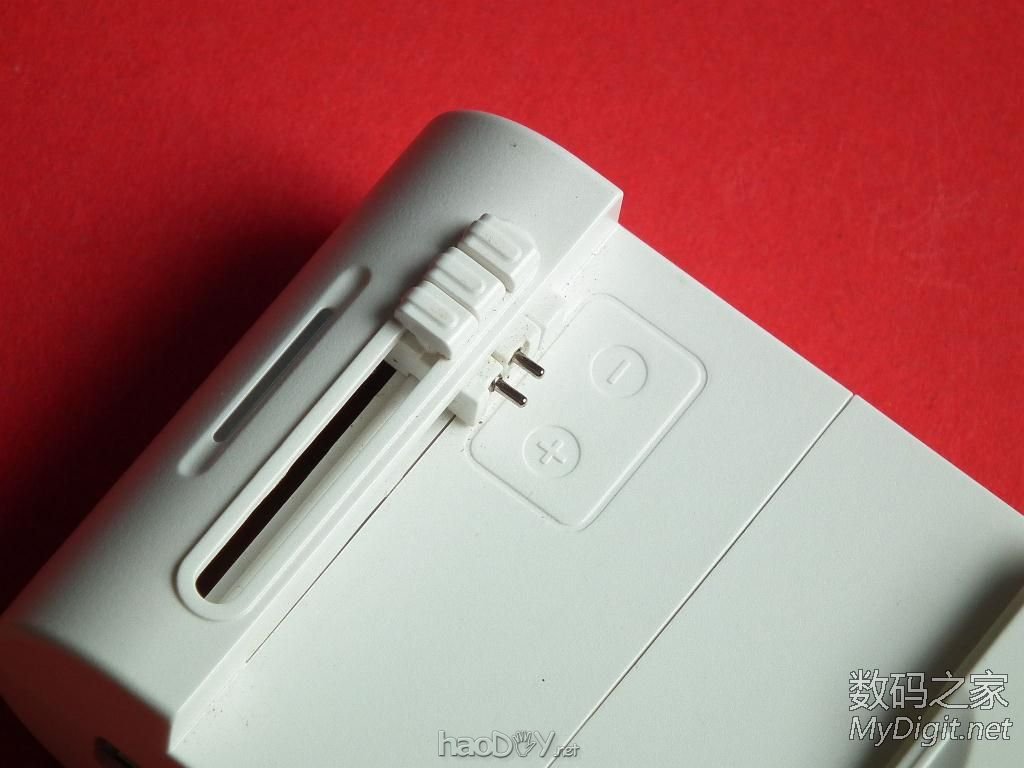

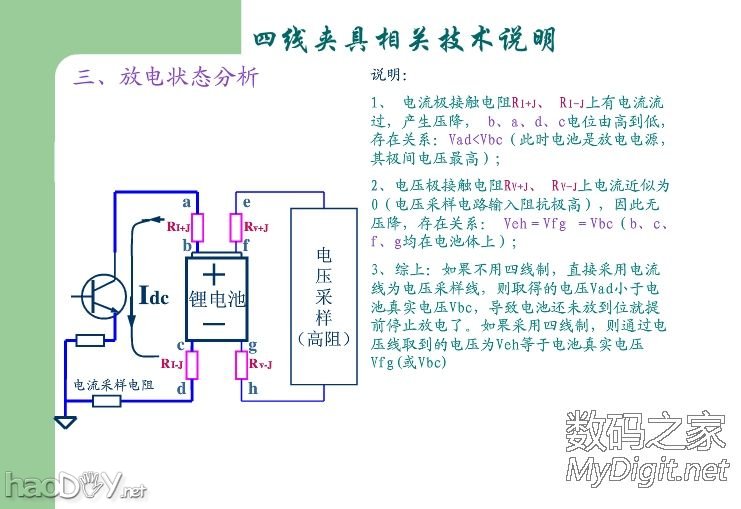

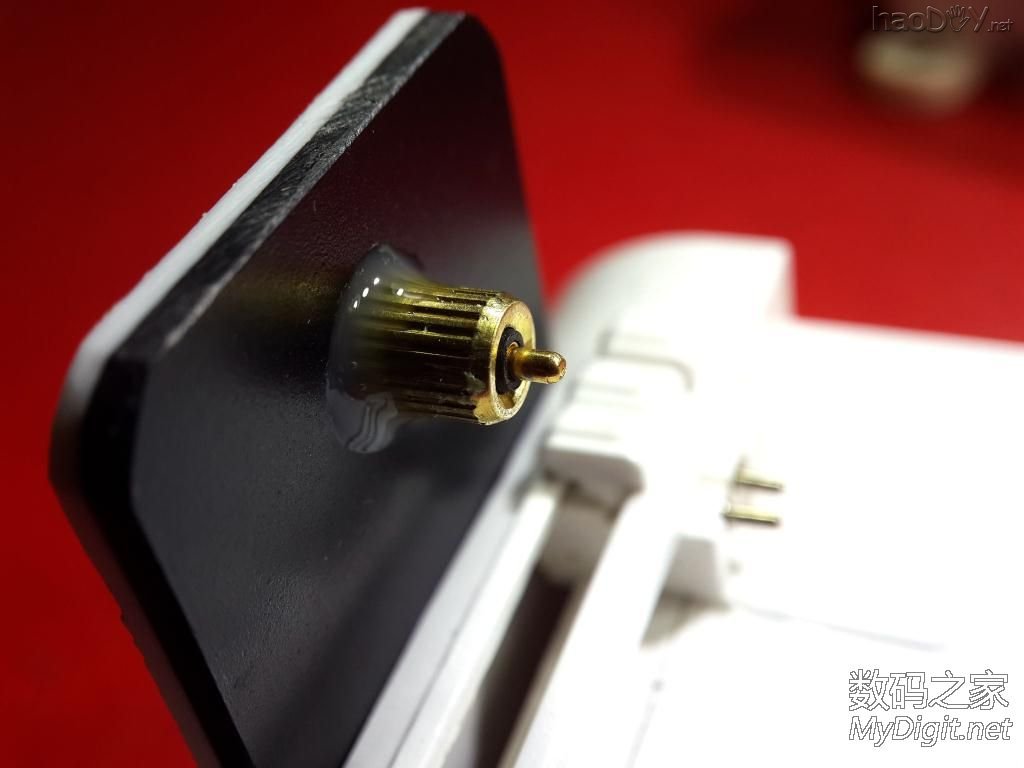

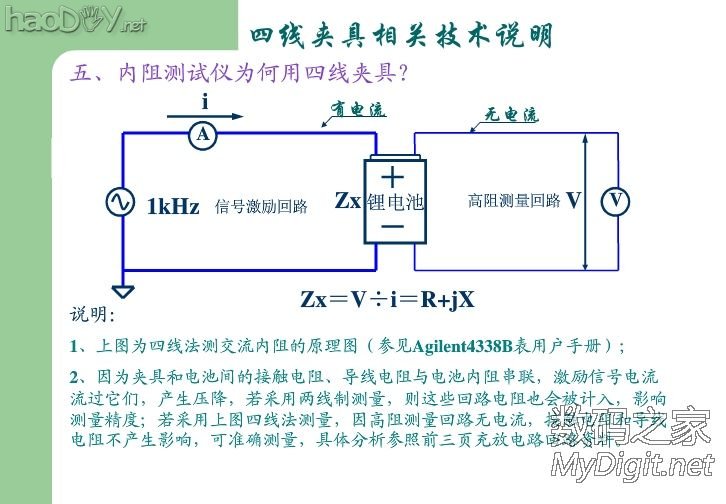

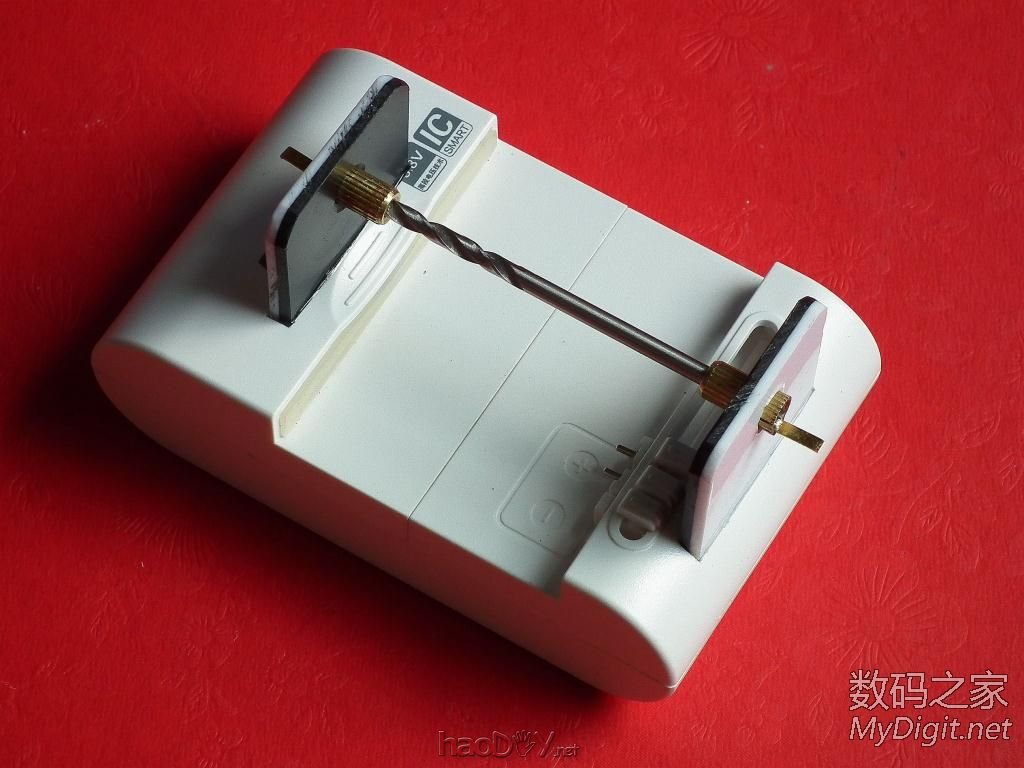

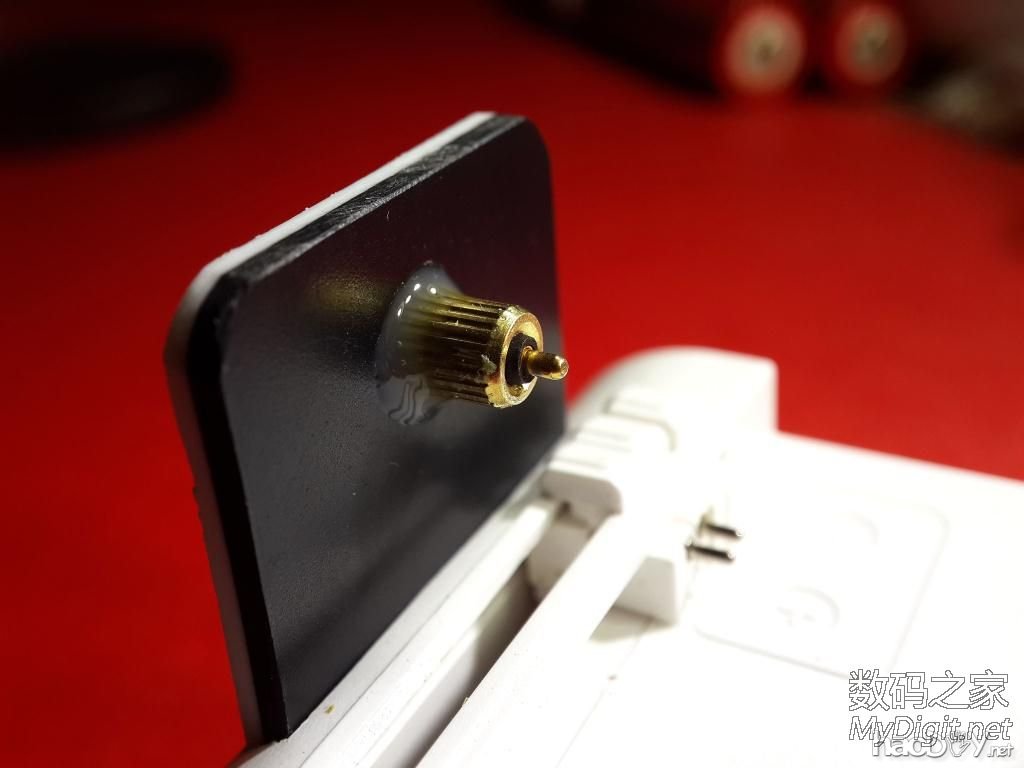

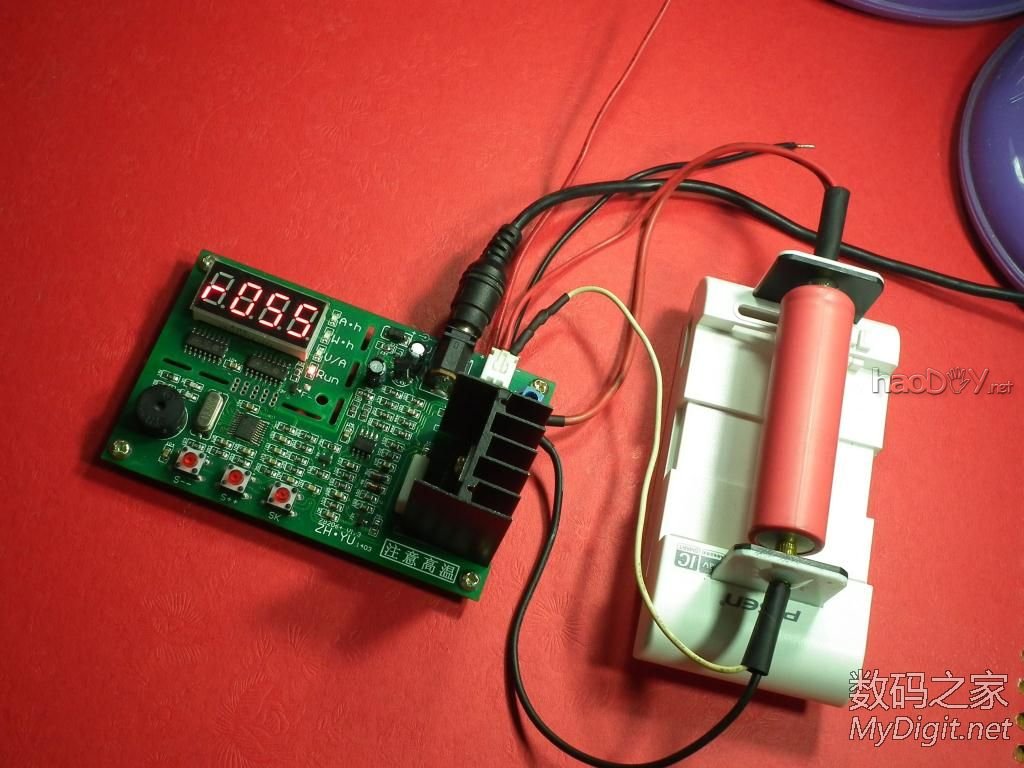

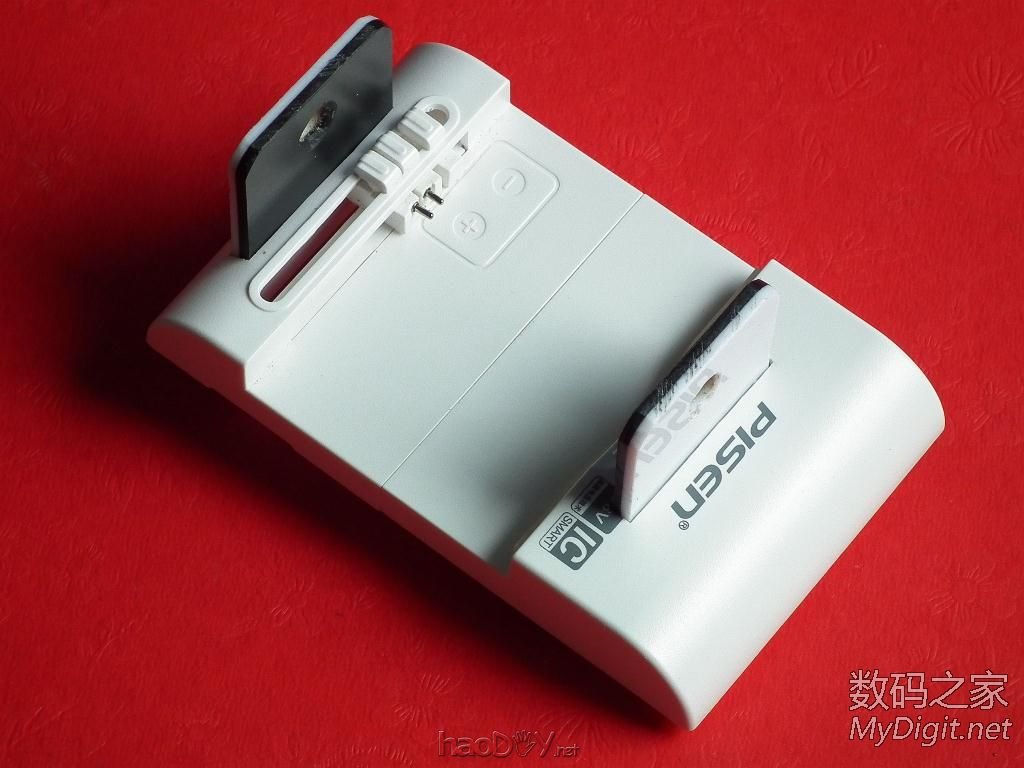

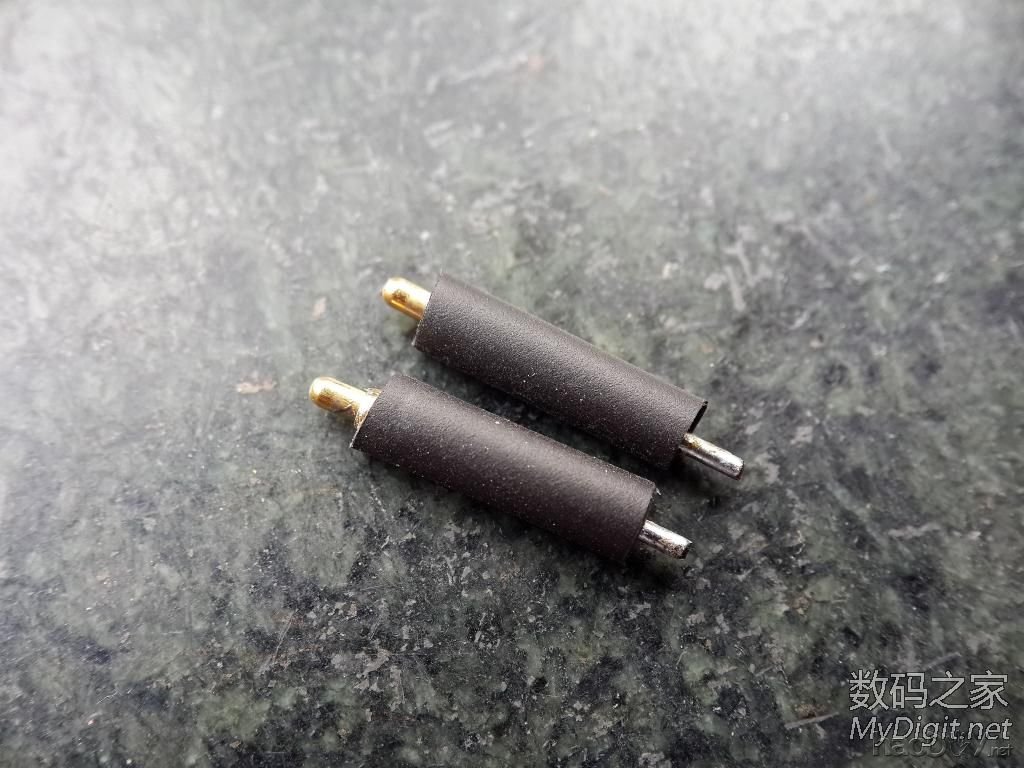

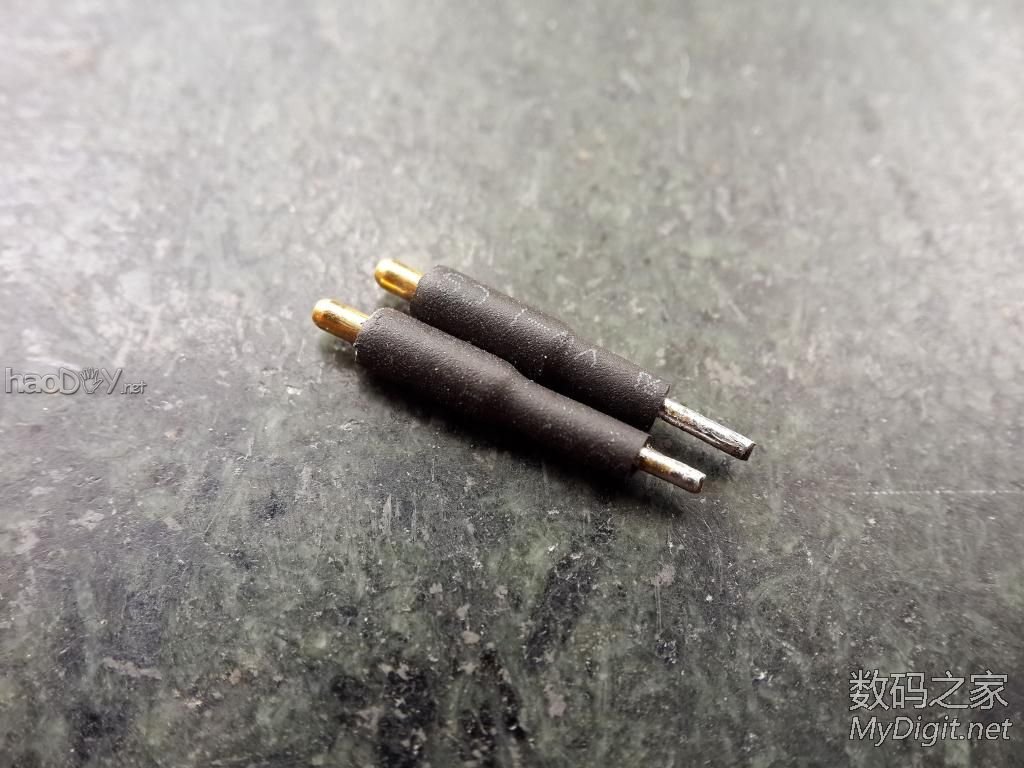

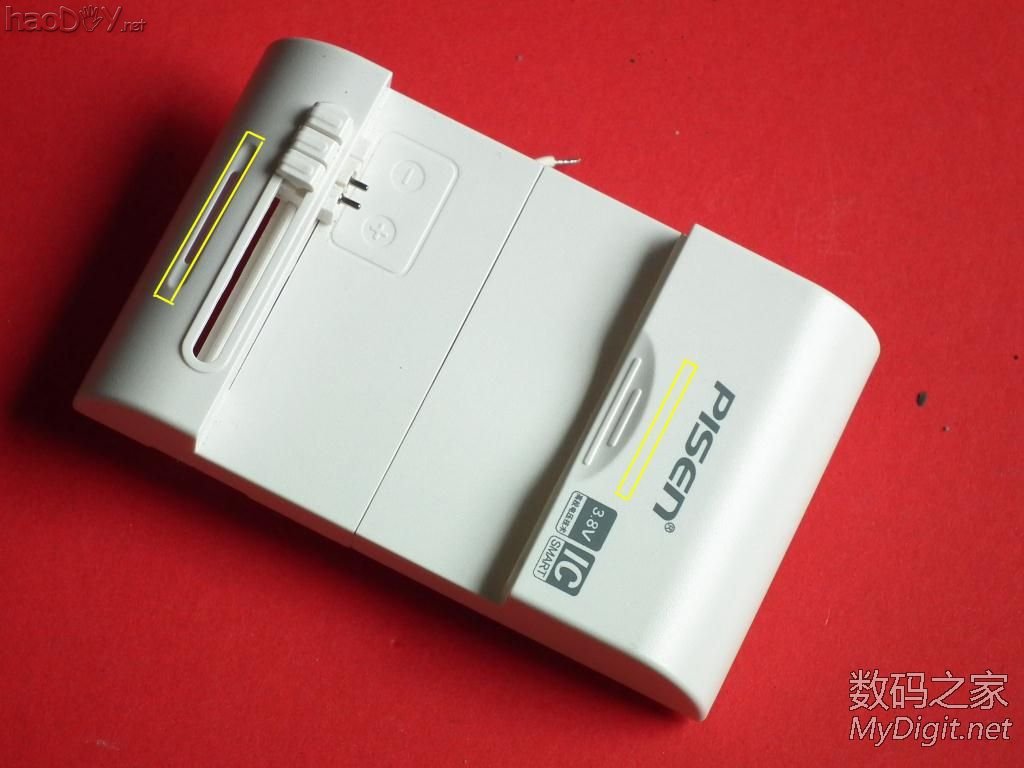

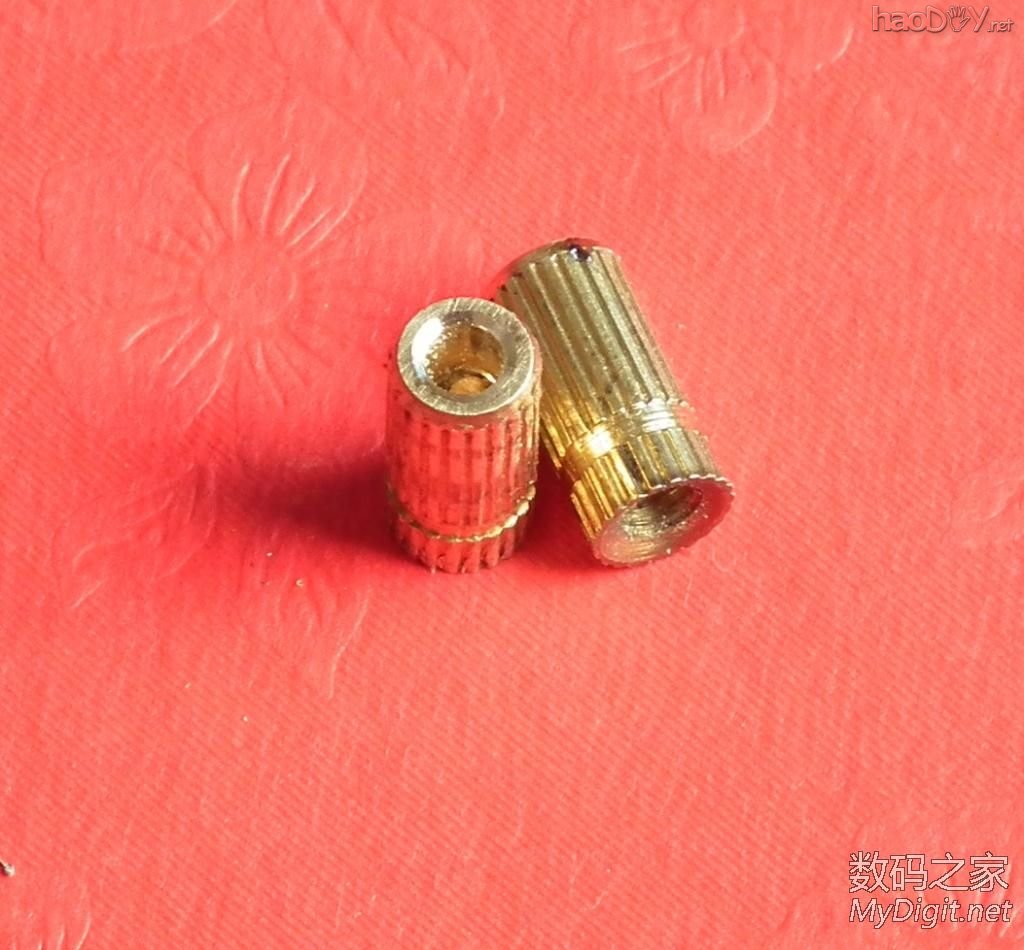

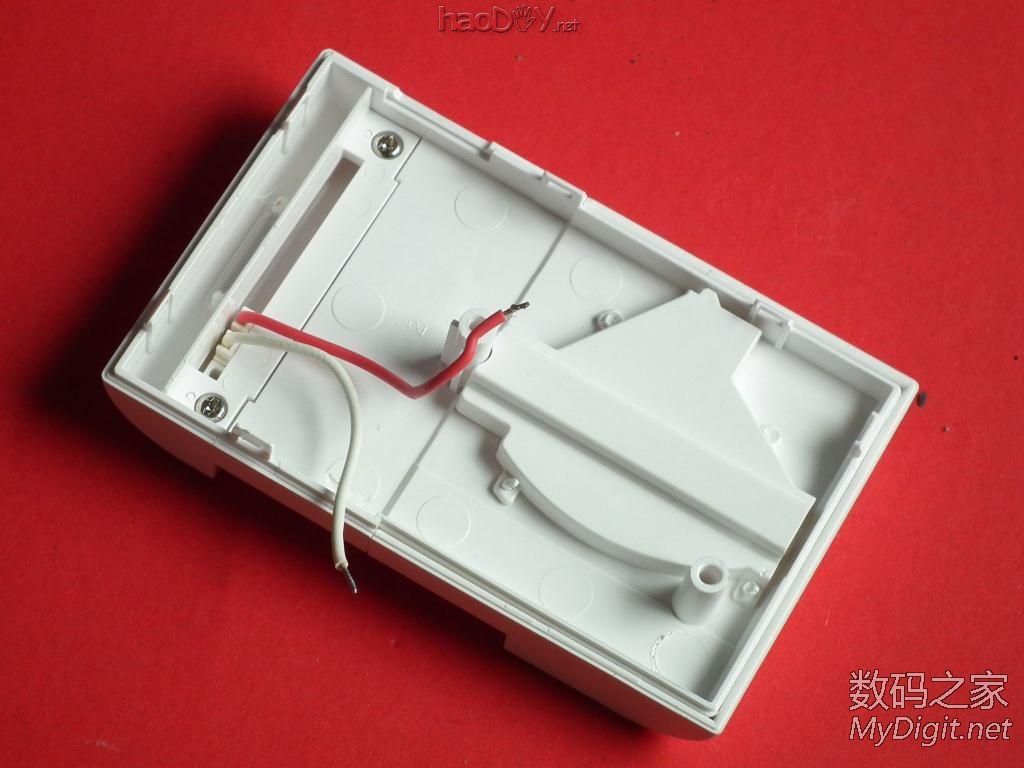

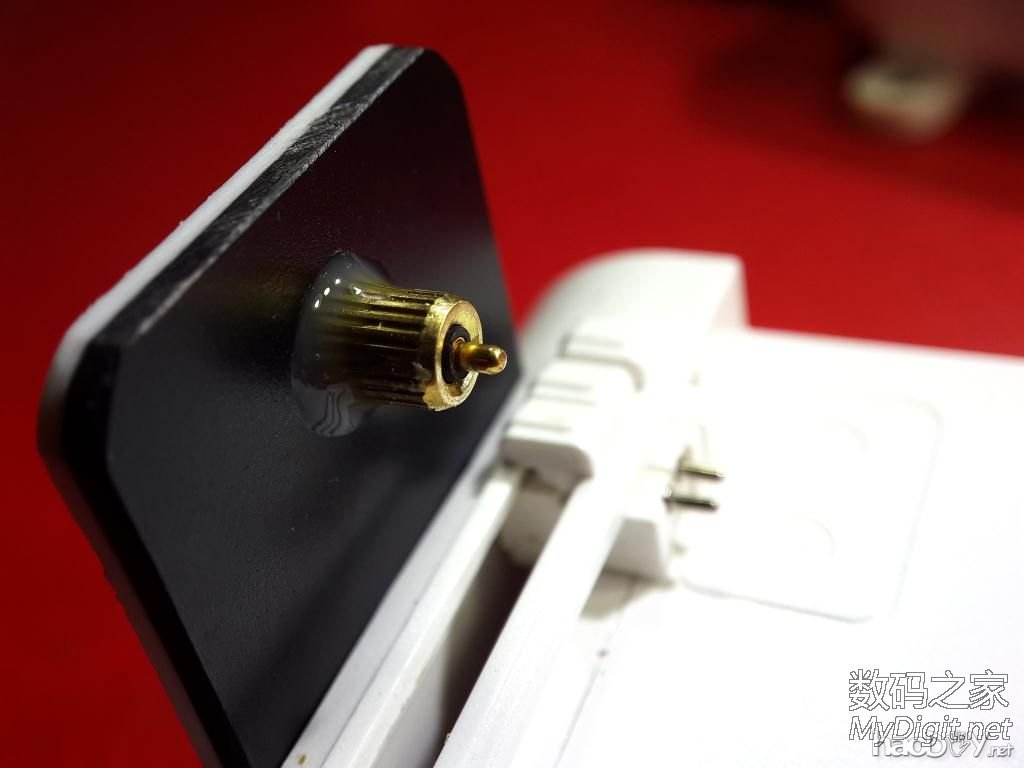

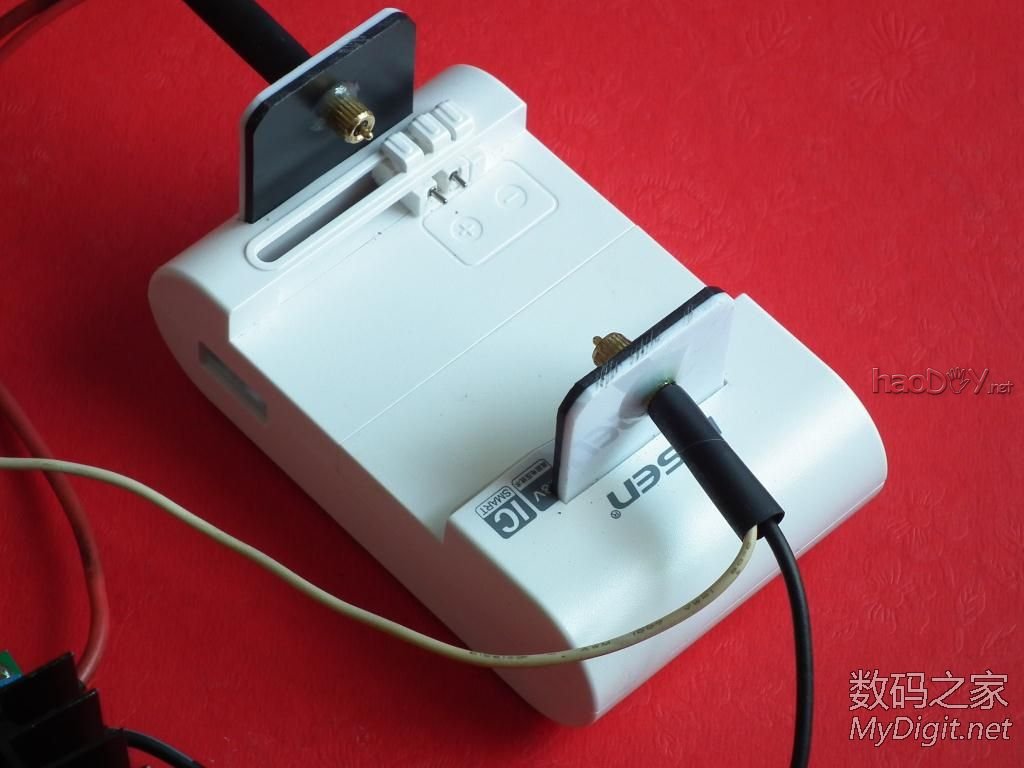

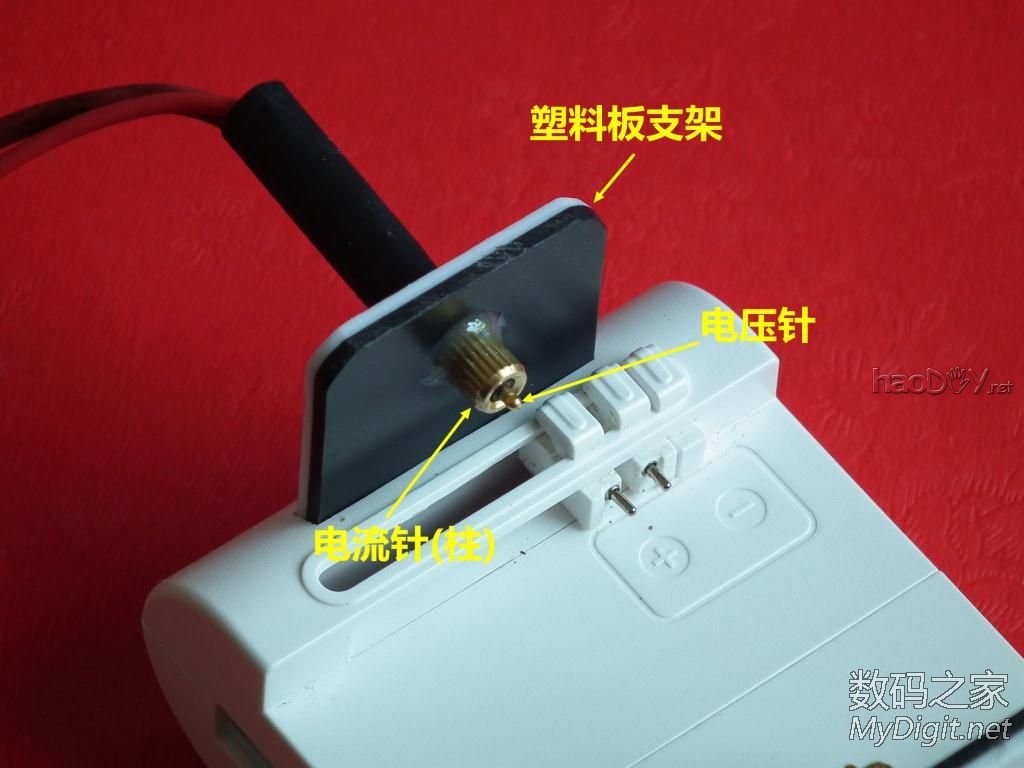

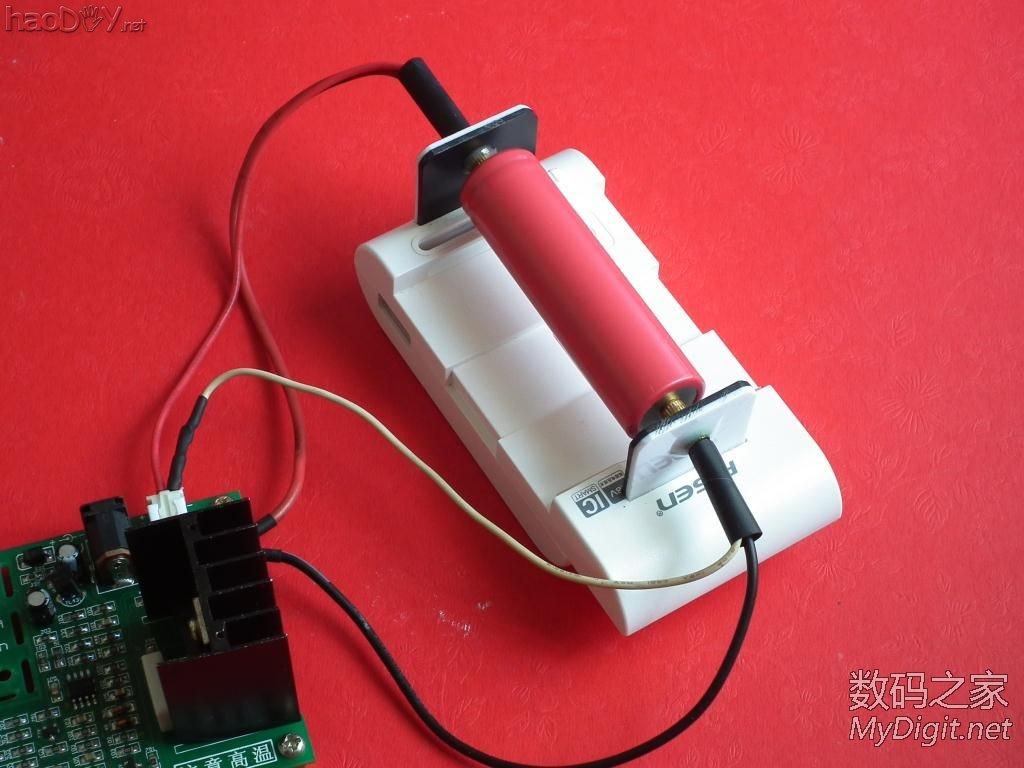

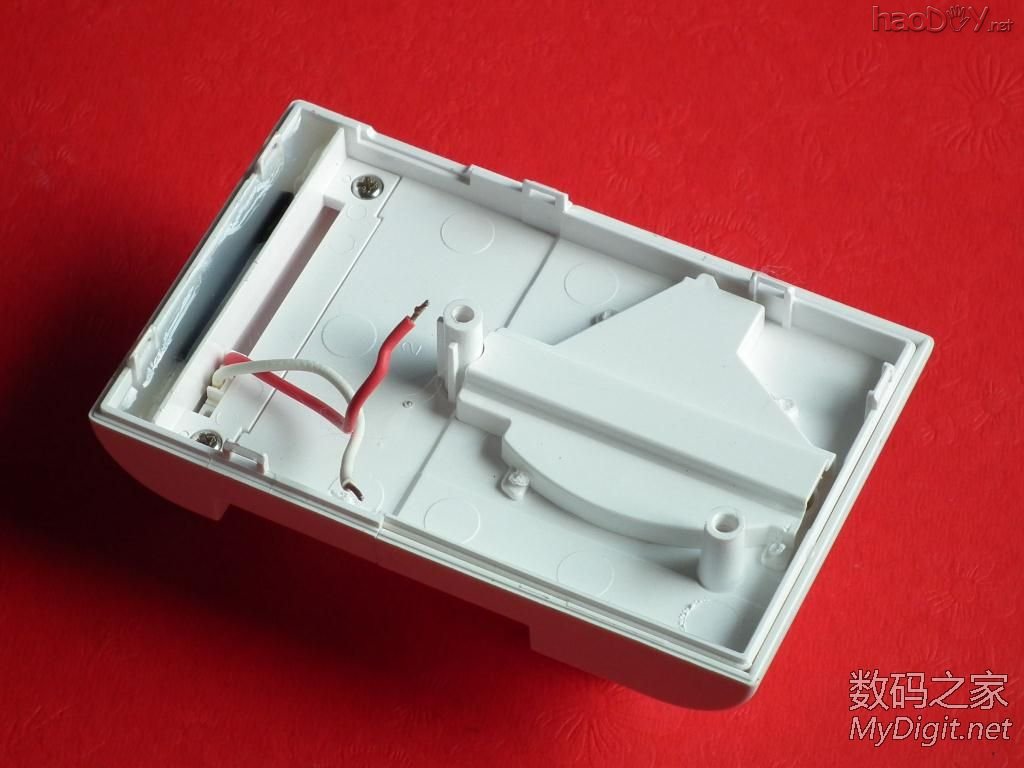

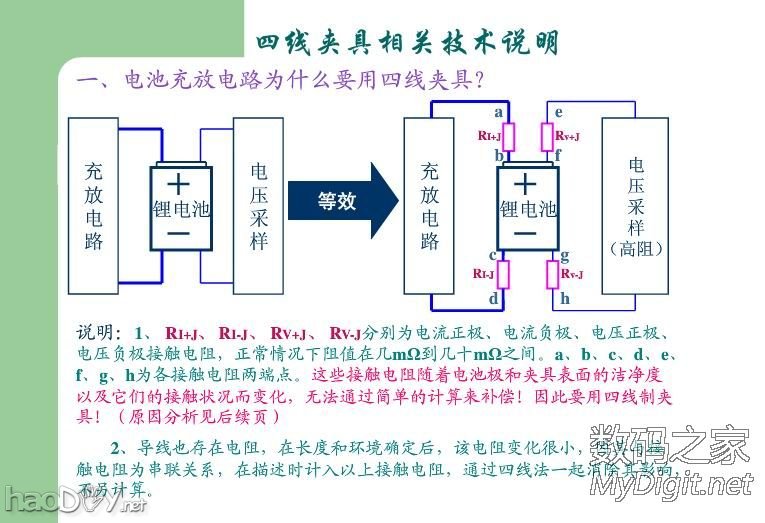

前段时间撸了块电池容量测试板 该板有测试电池内阻功能 但需用到四线夹 市售的四线夹大都在40元~70元不等 感觉这么简单 这售价有点坑 于是自己动手作一个 先晒一下作成的四线电池测试架 ▼品胜万能充改装的 电池内阻测试为毛需用四线夹(内阻表除外) 老鸟的飘过 ▼此图来源于网络 其实这个四线夹我只用作18650电池容量、电池内阻测试 手机电池容量测试 四线电池测试架制作 一 电池触头(电压针和电流针组成)选材、制作 ▼电压针电流针(柱)可用的材料 ▼选用的电压针圆铜柱 ▼金光闪闪电池接触针 可伸缩 用作电压针最合适不过了 ▼电压针来源于旧手机座充的电池触点 ▼带上套套的电压针 准备装在电流柱内 ▼打通好的电流柱 电压针就装在洞里 二 测试架体选材、制作 架体选用品胜万能充改装 ▼电池触点支架位置 ▼新开的孔 用1mm钻头打成孔排 再用雕刻刀修整 DIY四线电池测试架 ▼插上触头塑料支架 塑料支架来源于塑料方杯 买牛奶的时候赠送的 现在派用上了 ▼ 触头塑料支架胶固 ▼对轴固定触头 ▼装成的样子 ▼触头特写 三 18650电池内阻测试 ▼浅蓝头(差不多两年前买的电池) 内阻显示55mΩ ▼二手松下电池 内阻显示46 (责任编辑:admin) |
