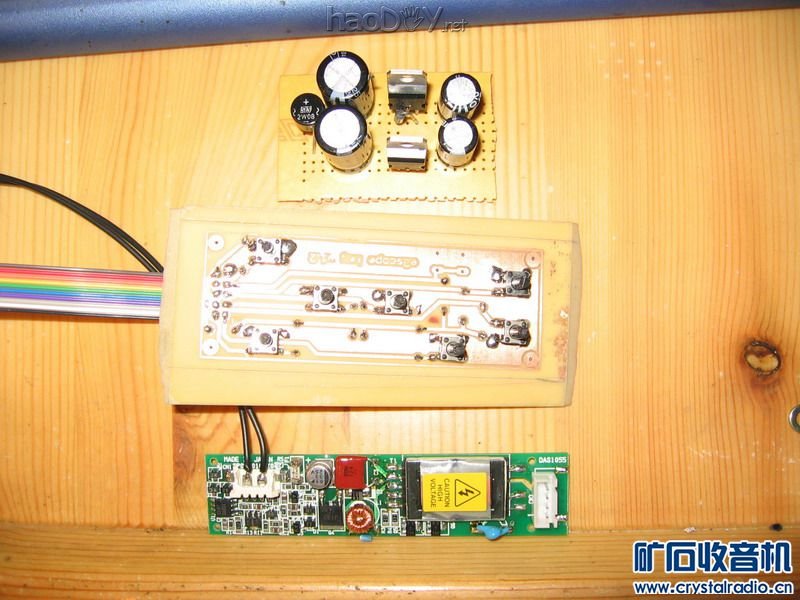

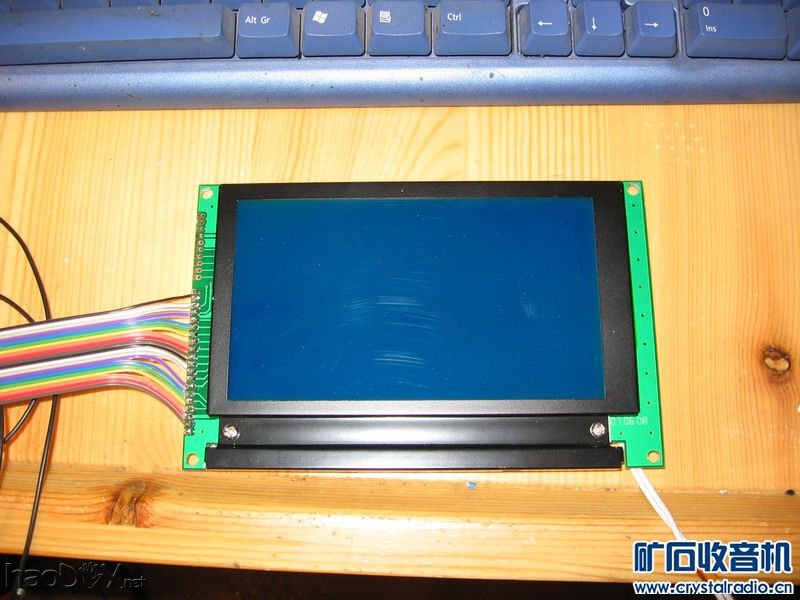

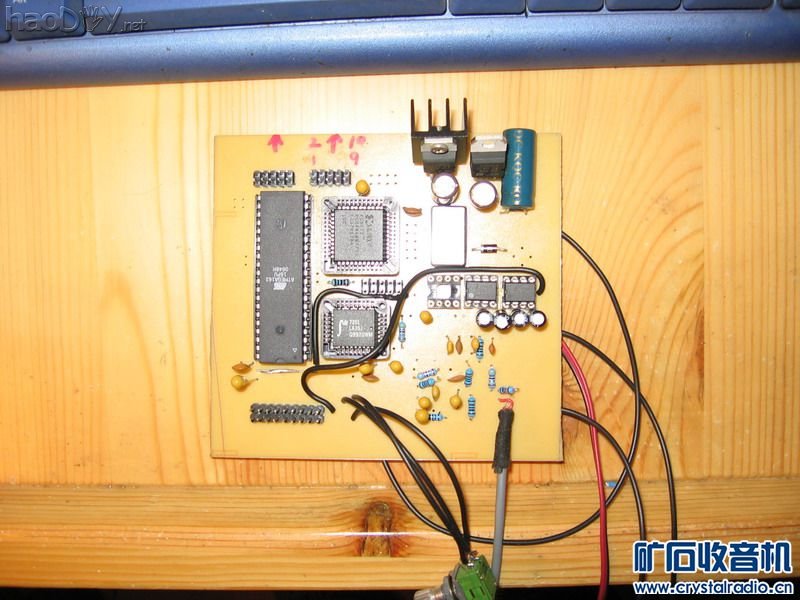

6. 固件 CPLD电路是设计用于为ADC生成时钟的，（时基由XTAL电路进行分频），也用于键盘接口 。CPLD电路必须用Xilinx ISE WebPack软件（免费）的IMPACT模块和一个简单的电路XilinxCable（很容易构建）进行编程。 7.元器件清单 数量 原器件参数 图中表示 9 0.1 u f C10、 C11、 C13、 C15、 C17、 C19、 C22、 C23 C24 5 1 K R7、 R8、 R9、 R10、 R11 1 1N4004 D1 7 4.7uF C5、 C9、 C12、 C16、 C18、 C25 C28 1 4.7uF C14 1 4 K 7 R2 1 4 K 7 R3 2 10 K R4、 R6 1 10 K R1 3 10uF C3、 C4、 C26 3 10uF/25V C6、 C7、 C27 1 40.0000 MHz QG1 1 47pF C21 1 50 R5 2 78XX U $1、 U $4 2 100uF/16V C2 C8 1 150pF C20 1 2200uF/25V C1 1 ADS830 U $9 1 ATMEGA162 U $5 1 BNC U $7 1 DCJ025 U $2 3 ICL7660CPA IC1、 IC2、 IC4 1 IDT7201 U $8 1 LMG6402PLFR_2X9 U $3 1 OPA2652U IC3 1 XC9572-材料 U $6 ADI（原作者）的这个DIY是2012年7月贴出的，国内有很多DIYER都做过这个，（我在网上看到过）其网站上也有国内的作品图片。我听说国内有大学的竞赛，这个是其中之一！ 下面的图片是国内一位李姓的DIYER发给Adi的，或许对大家有参考意义，哈哈，强大的DIYER！我不知道这位李姓朋友在哪，所以并没有得到他的授权借用他的作品图片，只能感谢他并说声抱歉！
