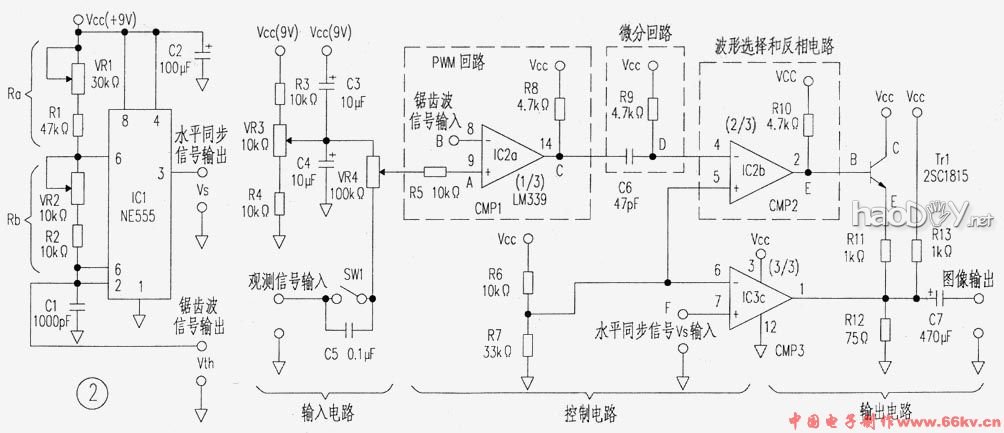

操作一块附加的电路板，输入要视察的电信号，将输出信号接到电视机的视频输入接口，屏上就能表现电信号的波形。电路布局如图1，现实的电路兄图2。     振荡电路     用555时基电路发生程度同步信号和锯齿波信号，其输出周期tH=0.693x(Ra+Rb)C1，tL=0.693×RbC1。     输入电路     被视察信号接到输入端口，SW1是AC／DC选择开关，合上为直流，断开为交换；信号波形在电视屏上的位置由VR3调解，其调解范畴与锯齿波信号电压范畴(1／3Vcc~2／3Vcc)相似，C3、C4起不变VR3端子电压的浸染；波形振幅的巨细由电位器VR4调理。     节制电路     把振荡器发生的锯齿波信号和输入信号送至较量器IC2a举办脉宽调制(PWM)，天生PWM信号，再操作微分电路取出PWM矩形波的降落沿，获得与输入信号对应的脉冲波。微分电路的充电时刻常数t=R9C6=0.22μs，放电时刻常数t=(R8+R9)C6=0.44μs。IC2b对输入脉冲信号反相。

 图像信号输出     反相电路IC2b输出的信号经Tr1发射极输出，与由IC2c输出的程度同步信号合成图像信号；R12阻值为75Ω，以得到靠近75Ω的匹配阻抗。     电路调解
    本示波器与平凡示波器差异的是垂直偏向为时刻轴，程度偏向为电压轴。将其输出端与电视机的视频输入端毗连，VR3、VR4旋转至中间位置，再调理VR1、VR2到达程度同步,使屏上呈现一条垂直白线(时刻轴)，然后调VR3将白线移动至中央位置；在信号输入端输入视察信号，用VR4调解幅度，便可在屏幕上表现出被测波形。本示波器可视察的信号频率在10kHz以下。
