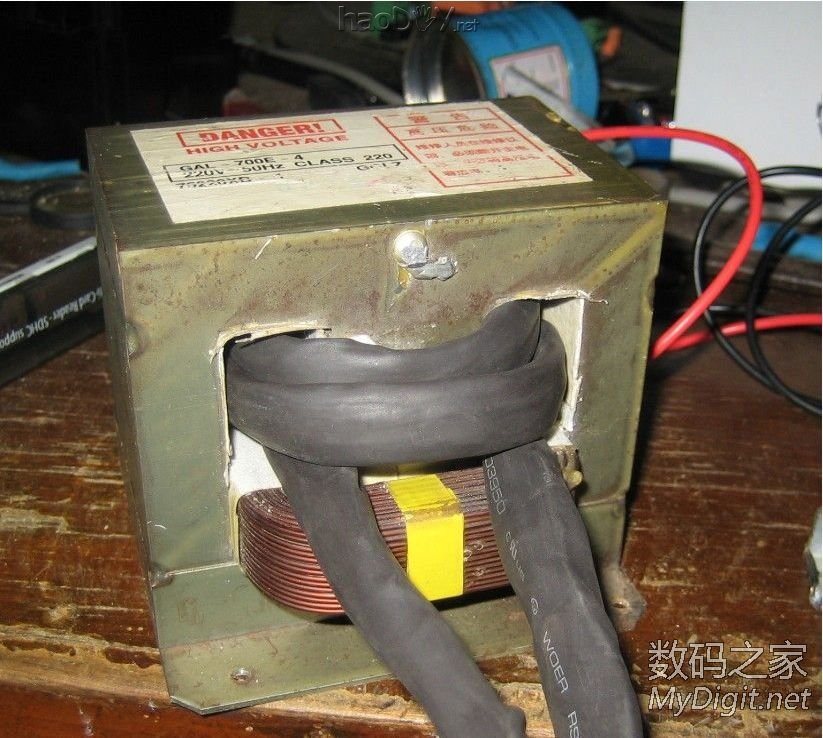

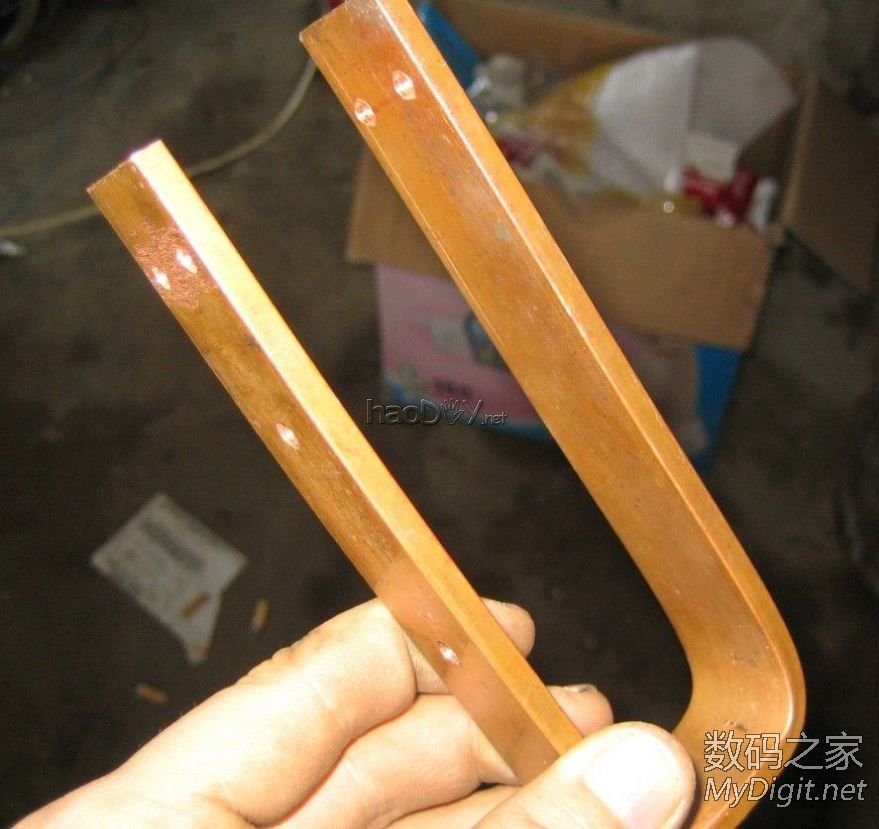

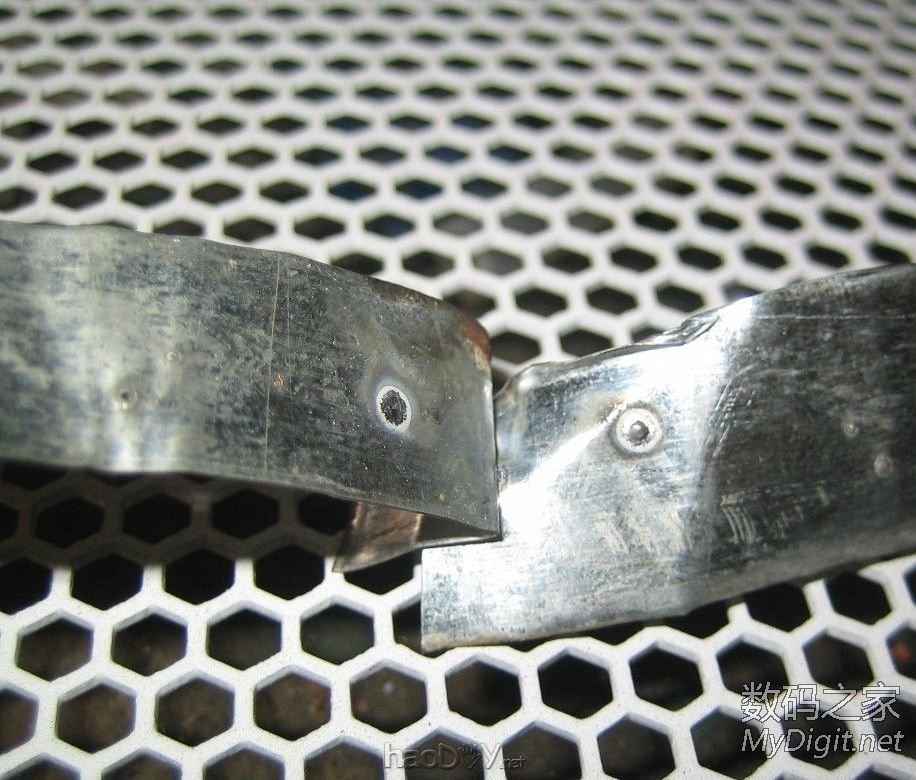

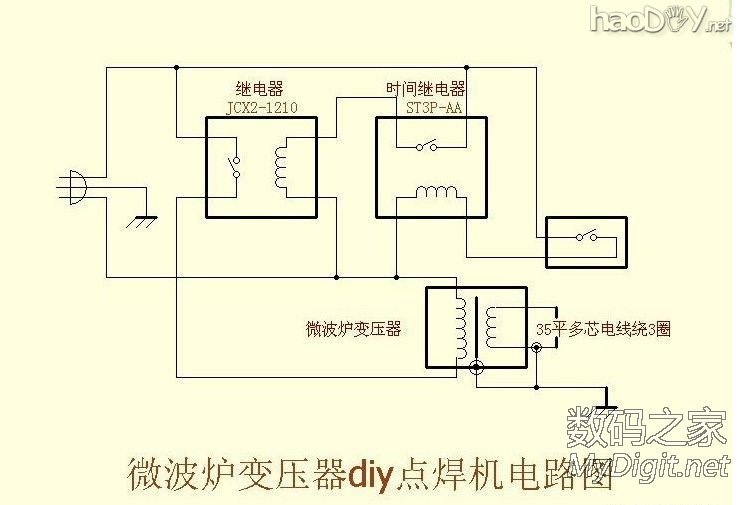

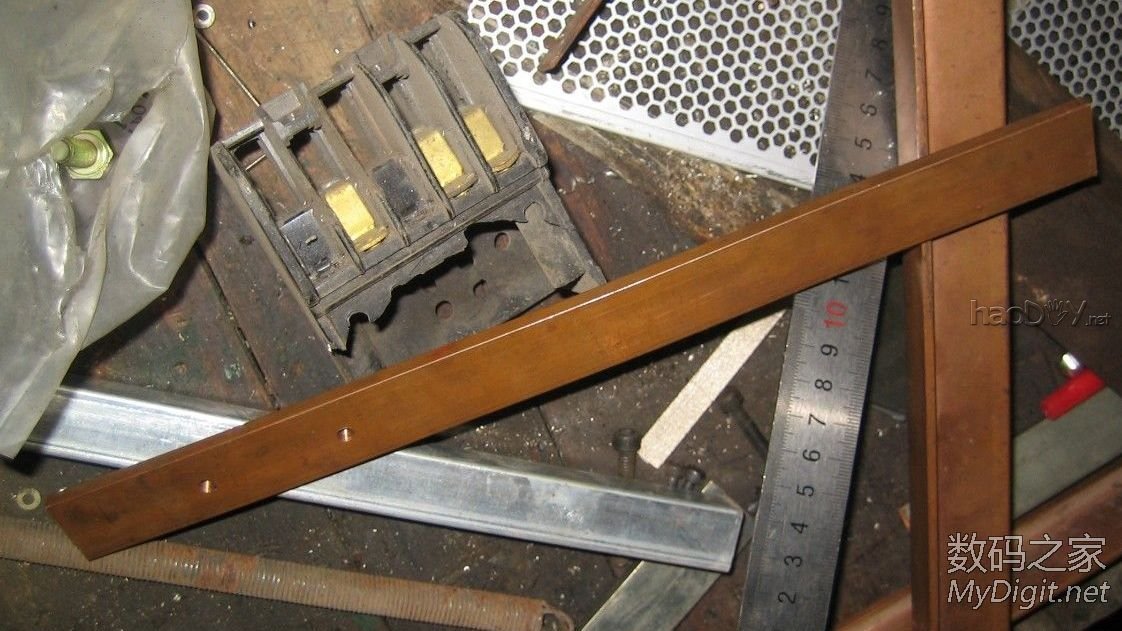

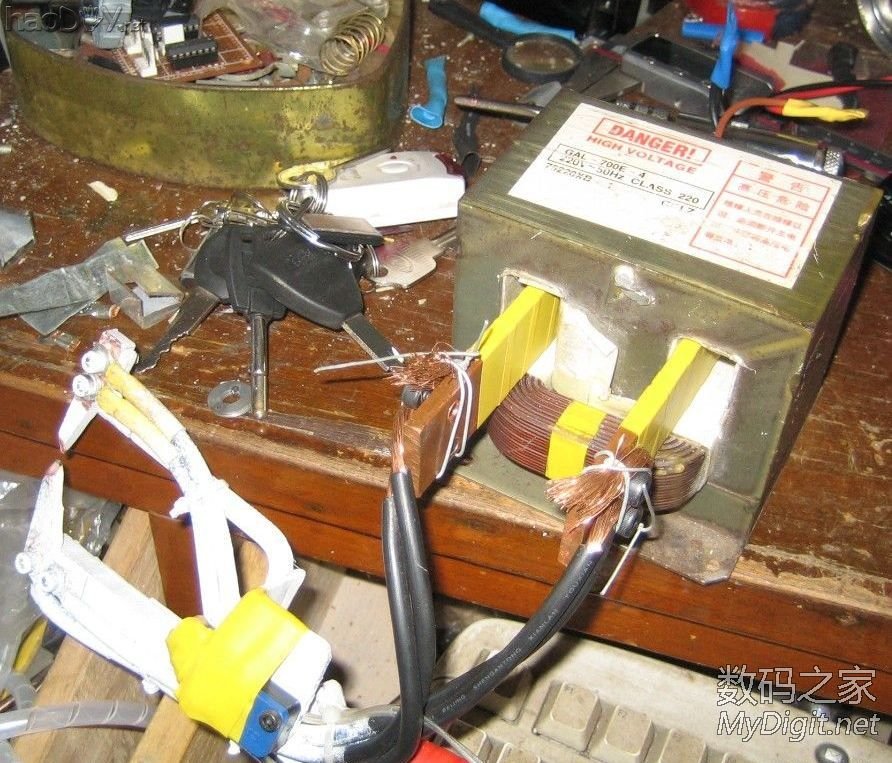

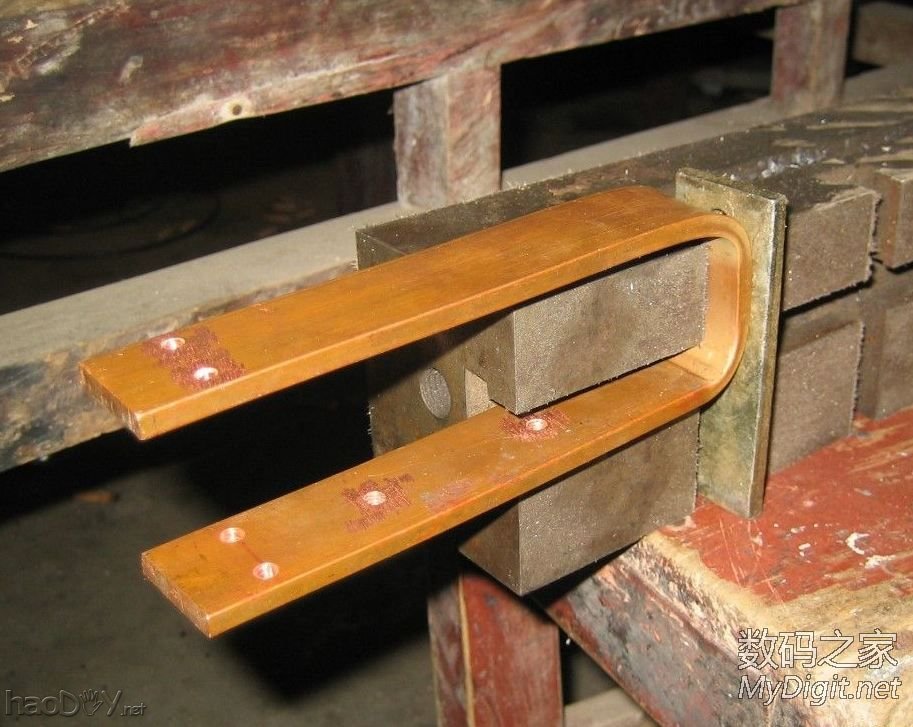

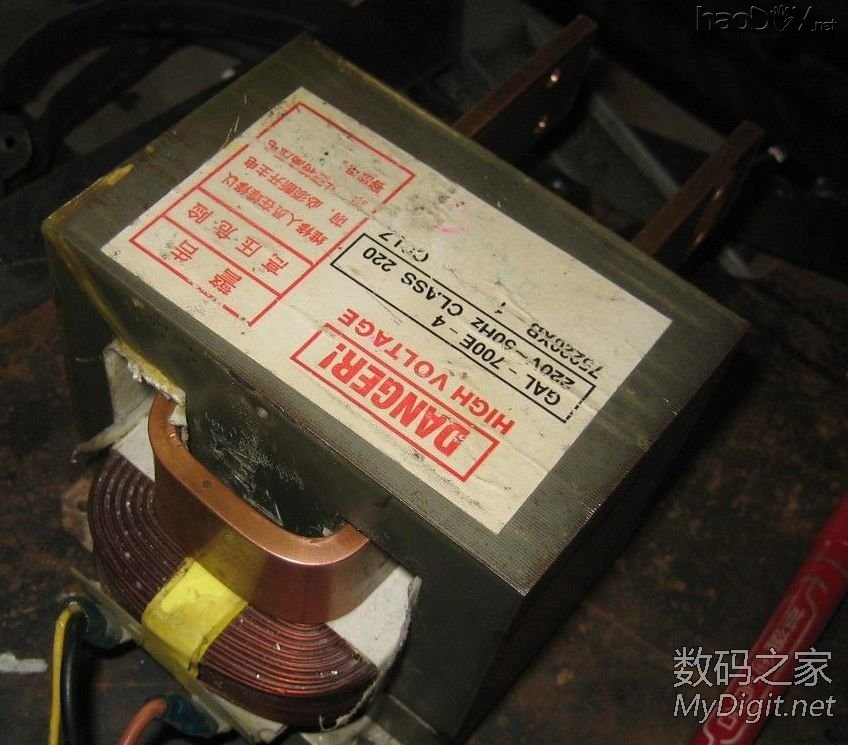

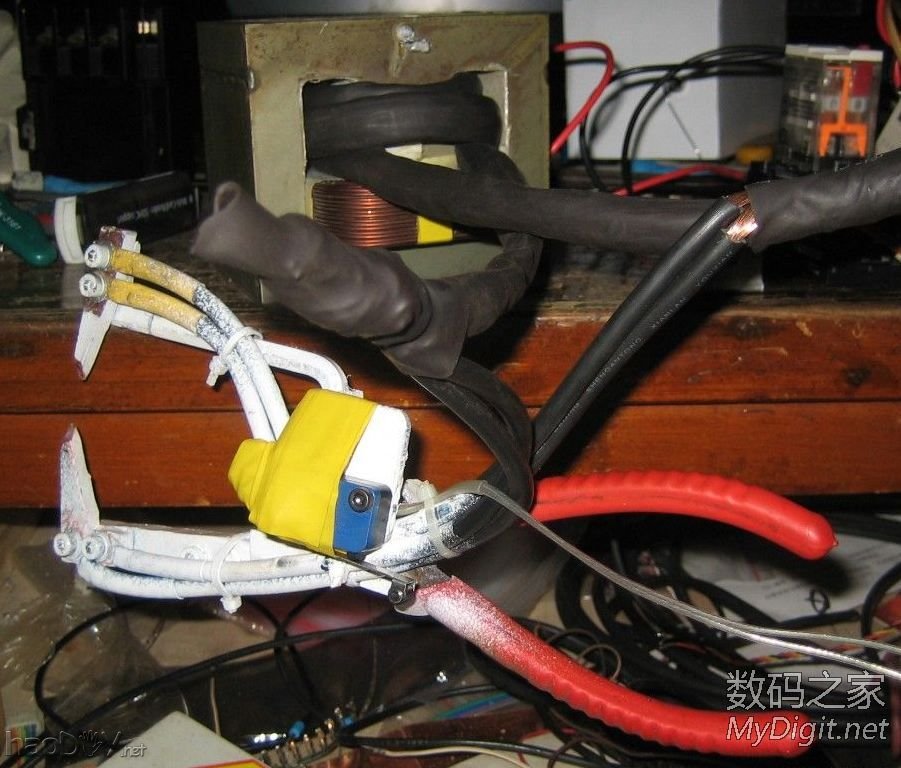

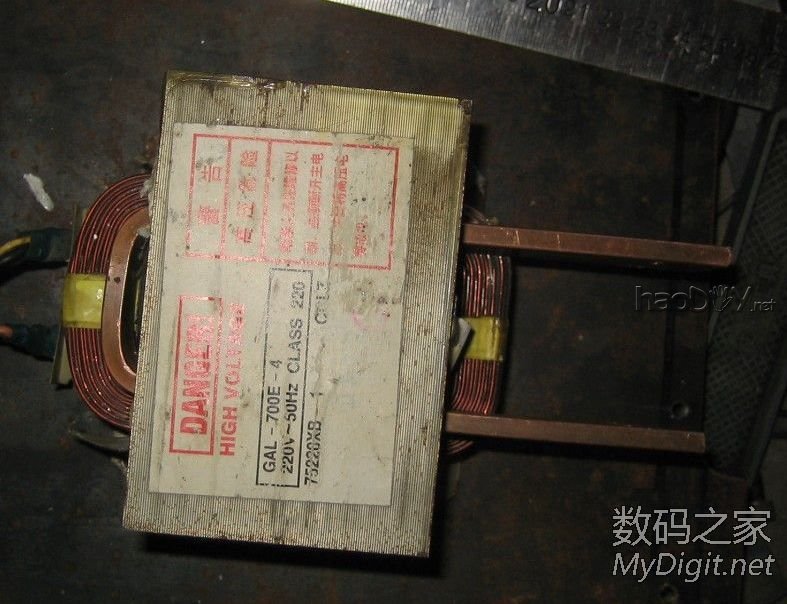

![]() 点焊架还没做,只好用先前的钳子接着试试。。钳子还是瓶颈啊,用了一会,整个都发热了。。 ![]() 效果还不错,,0.4mm厚的铁皮,设置时间零点几秒,干净利落的点焊上,,牢固,用钳子才能拉开。。 ![]() 1mm厚的就不理想了,,除非是很平整的才能焊上。两个1mm厚的垫圈还是焊上了。看样子容量还是不够。。打算回头去废品站转转,能碰到类似变压器,就搞来并联,估计会猛很多。。 ![]() 简易线路图: 我画图太丑,借用一个: ![]() ///////////////////试验测试125平U型铜条//////////// 有朋友拆的成品电焊机给了个很好的参考,那玩意就是个U形铜条。。 铜条啊。。。。难搞。。 还是挡不住诱惑:这次肯定会好一点。。。这次肯定会好一点。。。这次肯定会好一点。。。这次肯定会好一点。。。 于是把打算做点焊臂的铜条拆了下来。。。 厚5mm,宽25mm,,也就是125平。。。这下够粗了吧。。。 ![]() 费了九牛二虎之力。。。弯好了。。。 ![]() ![]() 运气不错,,尺寸服帖。。。 ![]() 装好,,实测电压0.9V左右。。 ![]() 坑爹的,,没效果,,比最开始的版本都不如。。。。铝箔都打不穿。。只能有点热量。。。 ![]() 找不出原因,,可能是变压器容量的问题吧。。只能那么大了,,再大也没用了。。。 赔我的铜条啊。。。。。 ////////////////又绕回来了,估计就是这个样子了//////////////// 这次36平线, 在不拆开变压器铁芯的情况下,穿孔,费劲九牛二虎之力,绕了3圈。。 实测电压约3.1V左右 (责任编辑:admin) |
