【参赛】DIY一个可移动电烙铁_haoDIY_音响电子电脑科技DIY小制作发明

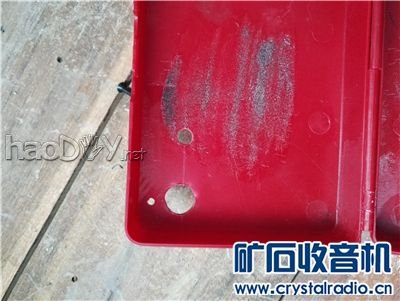

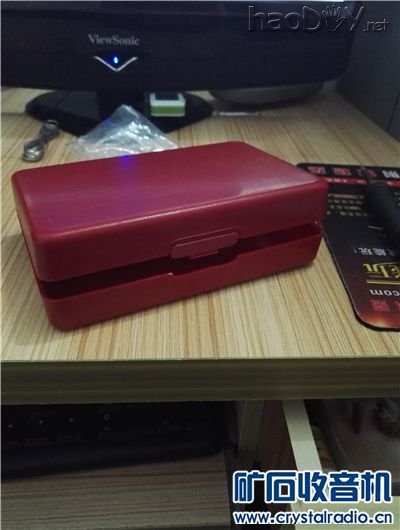

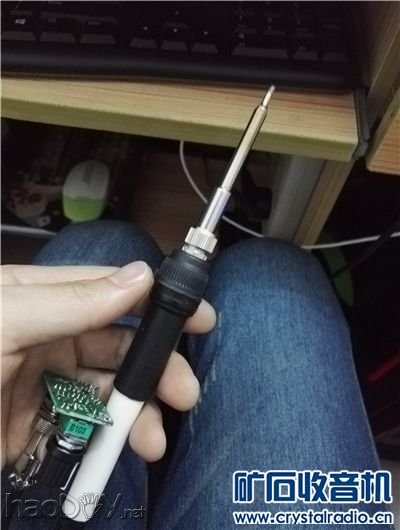

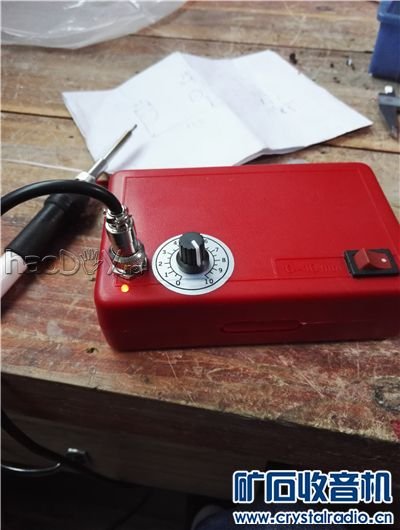

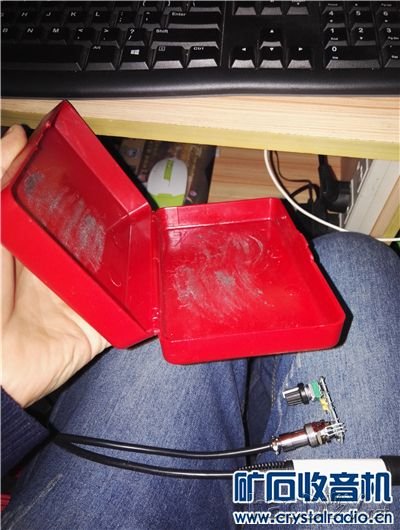

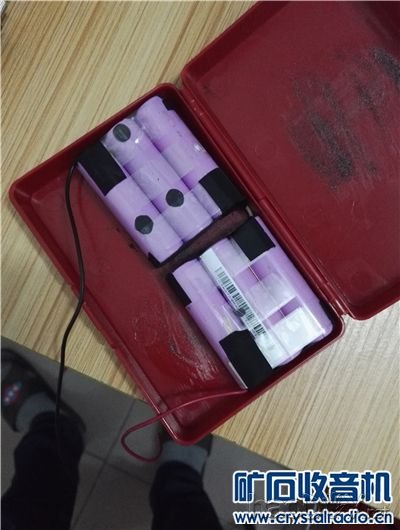

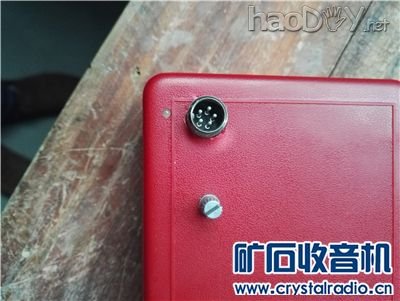

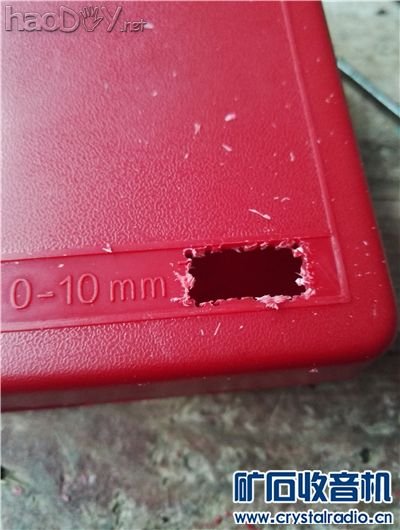

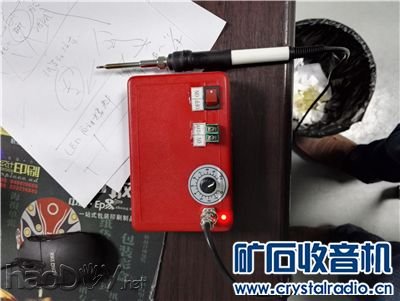

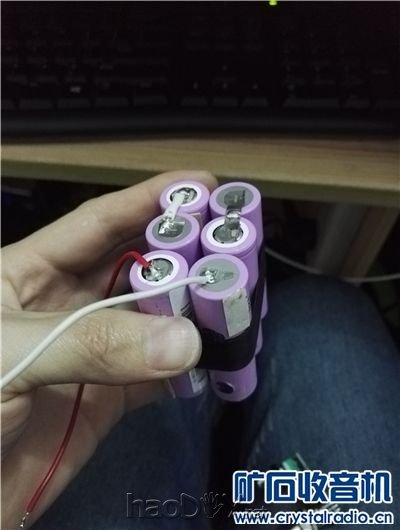

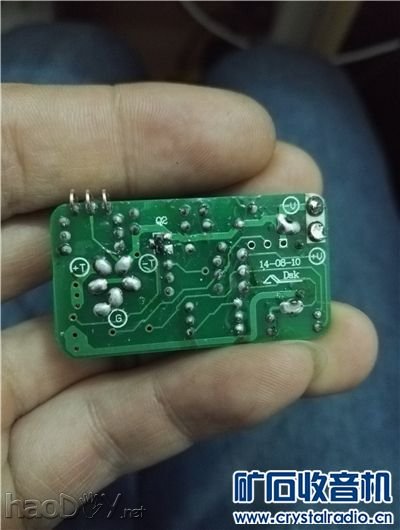

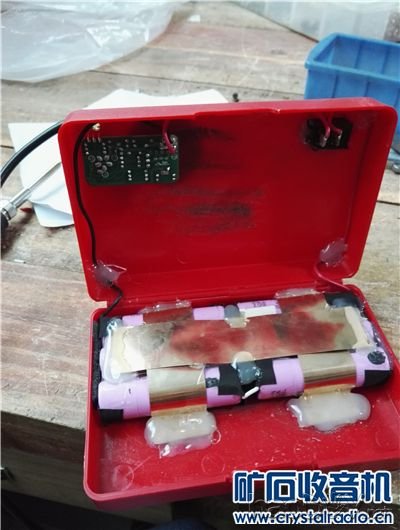

有时候在车上或其他地方焊接点东西，没有220V不方便，也不可能去弄个地拖线。于是就想做一个移动电烙铁。由于用936改的话要改电路，人懒不想多费事，就用T12算了DC24V直接供电。控制板是在淘宝上买的。盒子是百分表的盒子，电池的戴尔电脑上拆下来的，容量还很足。由于不经常使用，就没有用平衡充了，就用串联充电。经测试，24.5V的起始放电电压，调到最大，连续放电2小时，电压还有22.5V，对于没有220V焊接的场合足够了。直接上图。

补充内容 (2016-12-31 11:24):
块一年了，每次去客户那里焊个小东西。直接把这个老铁拿出来，10秒化锡，量下就搞定，电池一次都没用完过。随车携带，很方便，想什么时候焊就什么时候焊。

本主题由草音于 2016-12-12 08:12 删除回复

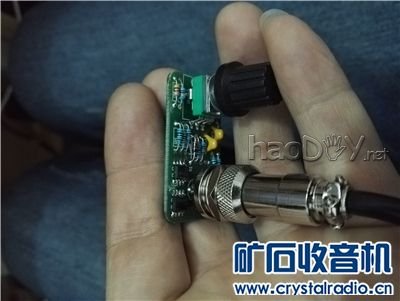

参不参赛都无所谓，重在参与嘛，我这个本来也不是什么有含量的东西。电路图没有，因为在淘宝上买的成品板。画了一个示意图。

(责任编辑：admin)
