”山寨中的山寨” 自己动手做游标卡尺

时间:2017-06-27 20:55来源:数码之家 作者:waterwm 点击:
想要卡尺量东西,没有,没有怎么办?D一把,0.02mm的,精度就不要求了,mm精度还是可以达到的,还过的去,临时用一用而已,给小孩子当教具也不错。花了一中午的时间,终于做好了,”山寨中的山寨”游标卡尺正式亮相。1、材料是广告用的PVC泡沫板,只有这个材
想要卡尺量东西,没有,没有怎么办?D一把,0.02mm的,精度就不要求了,mm精度还是可以达到的,还过的去,临时用一用而已,给小孩子当教具也不错。
花了一中午的时间,终于做好了,”山寨中的山寨”游标卡尺  正式亮相。

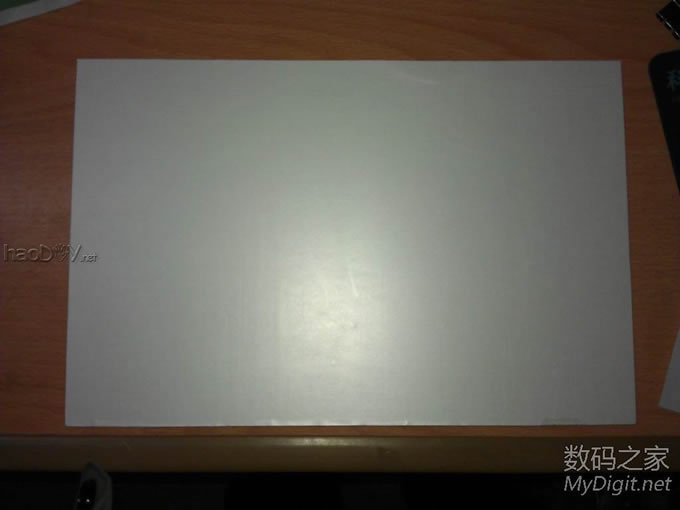

1、材料是广告用的PVC泡沫板,只有这个材料好切割了
”山寨中的山寨” 自己动手做游标卡尺

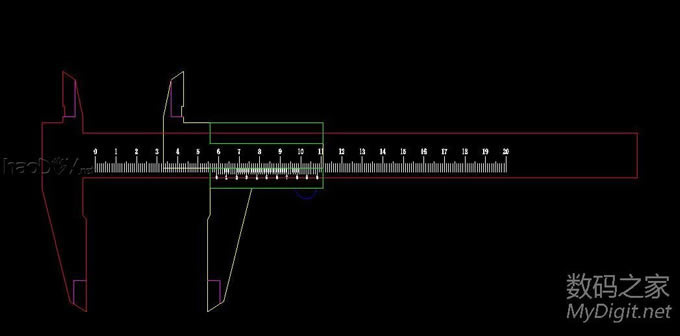

2、CAD图纸,自己手工画的,网上找不到有下载的。
”山寨中的山寨” 自己动手做游标卡尺

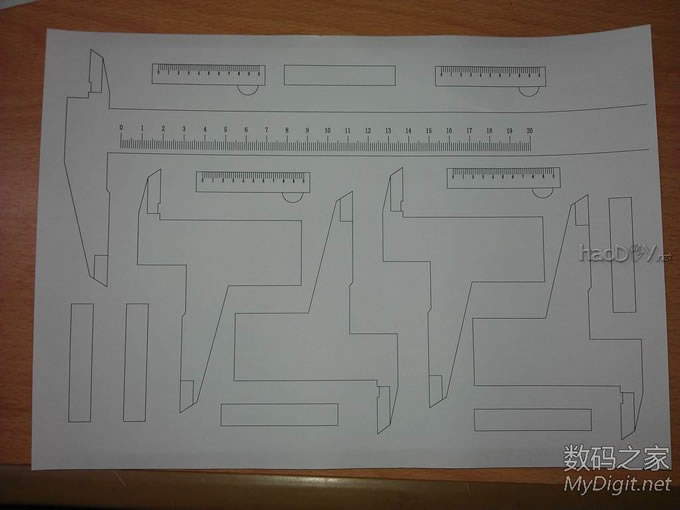

3、打印出来的零件图
”山寨中的山寨” 自己动手做游标卡尺

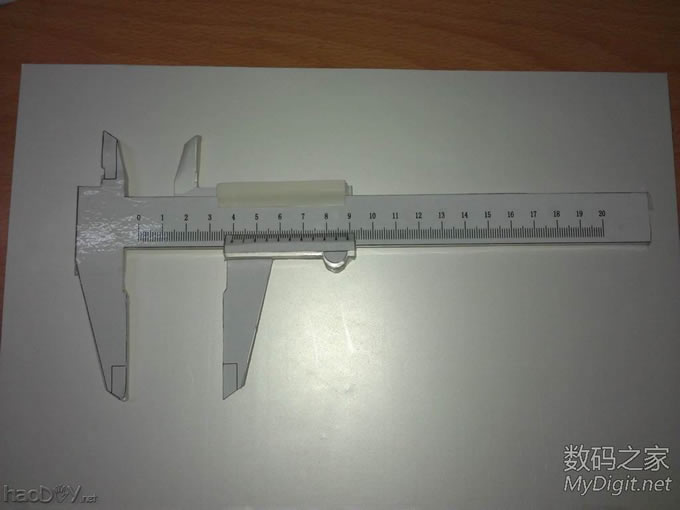

4、组装好后的卡尺
”山寨中的山寨” 自己动手做游标卡尺

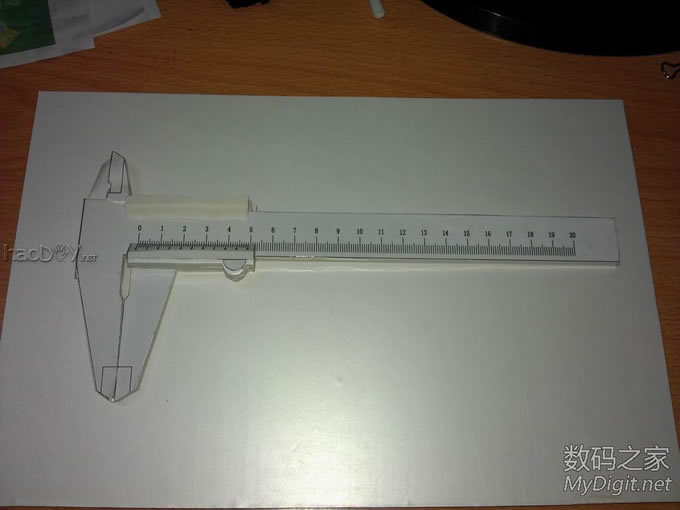

5、0刻度的样子。
”山寨中的山寨” 自己动手做游标卡尺

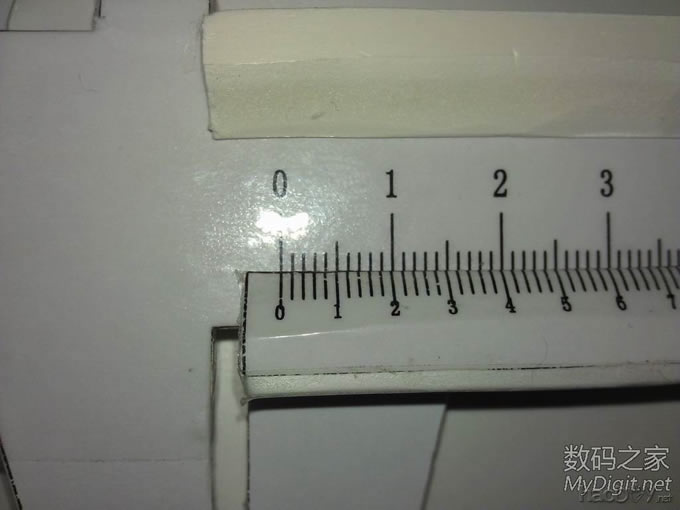

6、刻度细节
”山寨中的山寨” 自己动手做游标卡尺

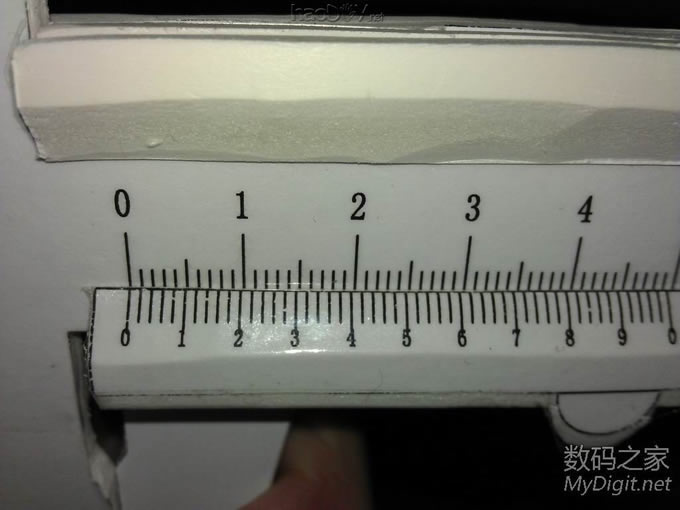

7、刻度细节2
”山寨中的山寨” 自己动手做游标卡尺

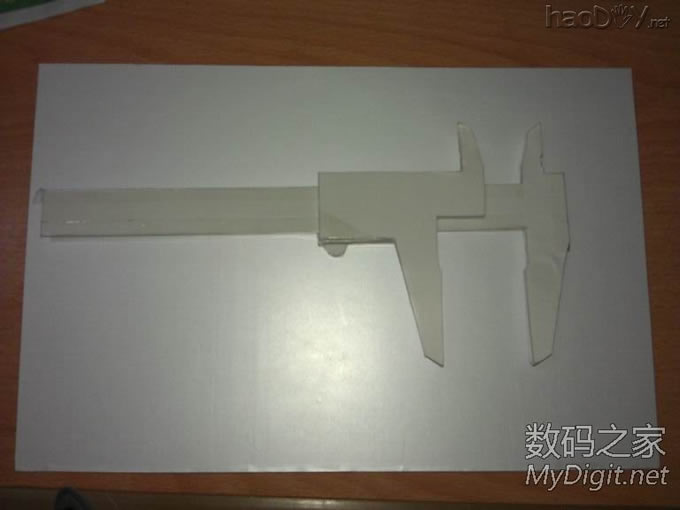

8、卡尺背面图
”山寨中的山寨” 自己动手做游标卡尺




游标卡尺CAD文件”山寨中的山寨” 自己动手做游标卡尺 游标卡尺.rar (15 K) 下载次数:7   游标卡尺CAD文件,有兴趣的朋友可以下载看看。



[ 此帖被waterwm在2014-01-13 01:04重新编辑 ]
