很早以前在淘宝买过一个LED红外线人体感应灯，一直放在卫生间使用，晚上上厕所就不用开灯了，也不会太刺眼。但是感觉光线还是太弱，所以有了以下的改造。 拆解篇： 正面图： 上面有个透明罩，摔破了，扔了~

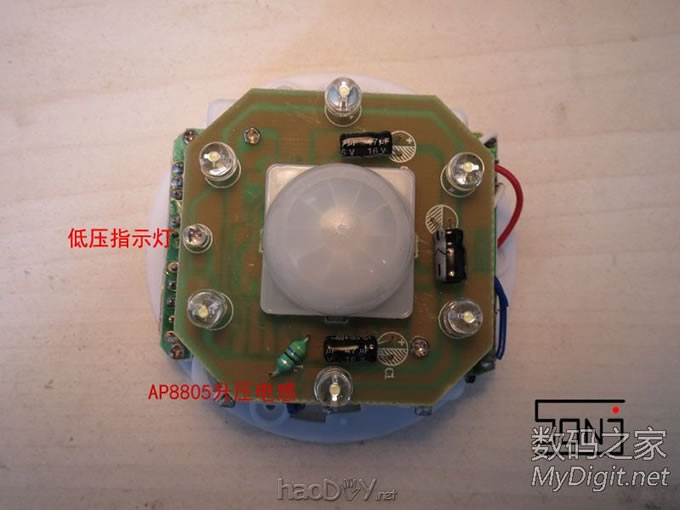

打开上盖： 正面有6颗高亮LED，一颗低压提示指示灯，一颗升压电感，三颗铝电解电容。

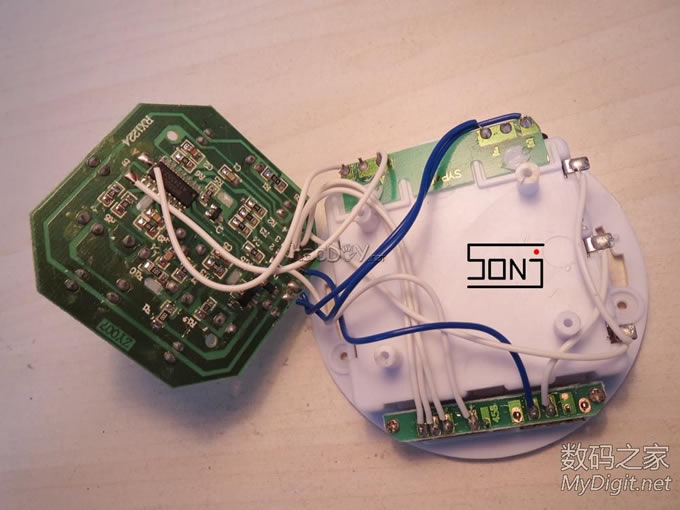

电路板背面靓照：

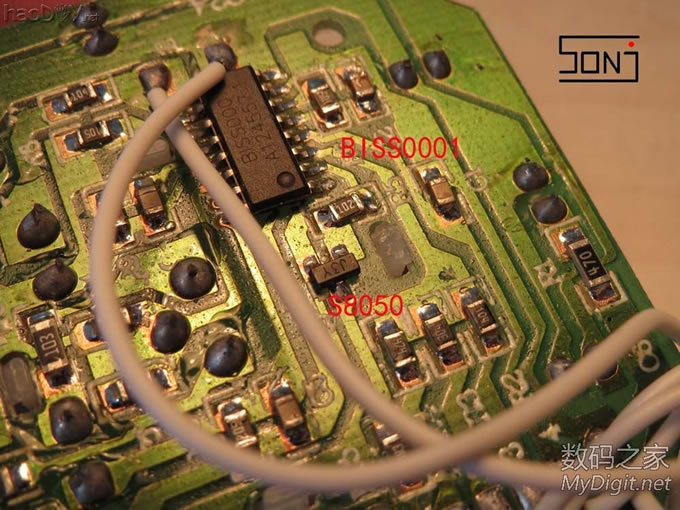

SOT-32封装为S8050（J3Y），负责驱动六颗高亮LED，串联一颗0805封装3R3电阻来进行限流。最大一颗SOP-16封装的就是此电路板的核心部分红外热释电处理芯片BISS0001。

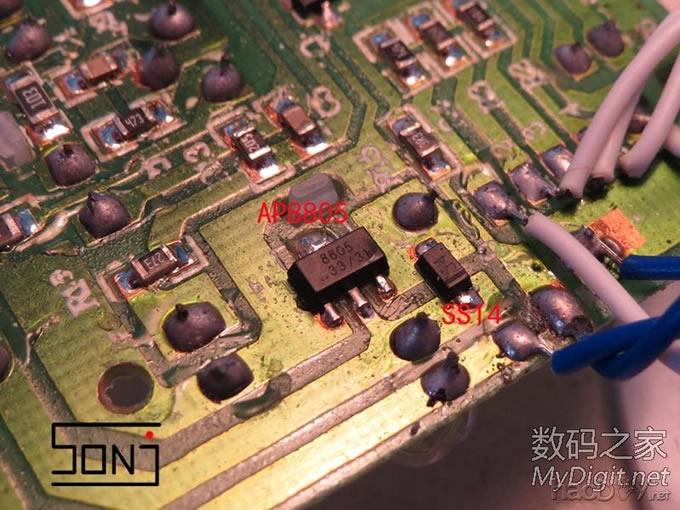

SOT-89封装为AP8805 。是一颗DC/DC升压IC，分为3.0V、3.3V、5.0V几个型号。 此款为3.3V，是把两颗串联的镍氢电池电压升压到3.3V。

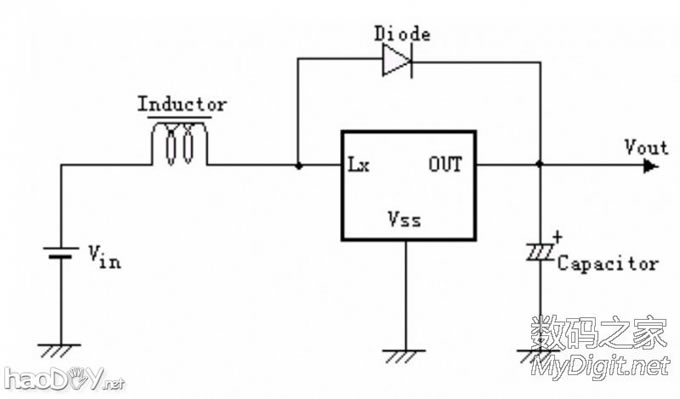

只需少量的外接元件： 仅一只肖特基二极管、一只电感和一只电容。典型电路如下图。

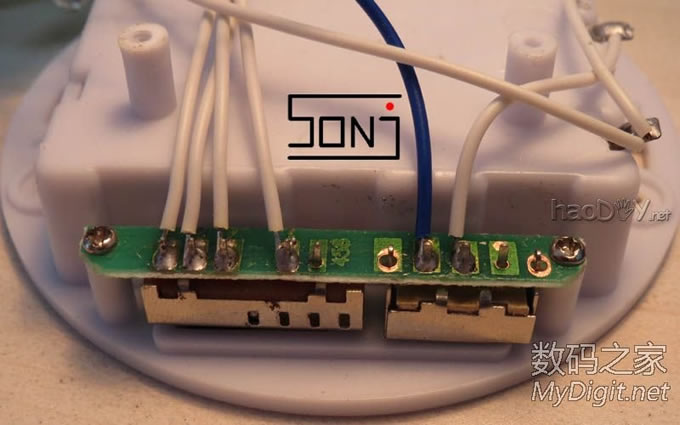

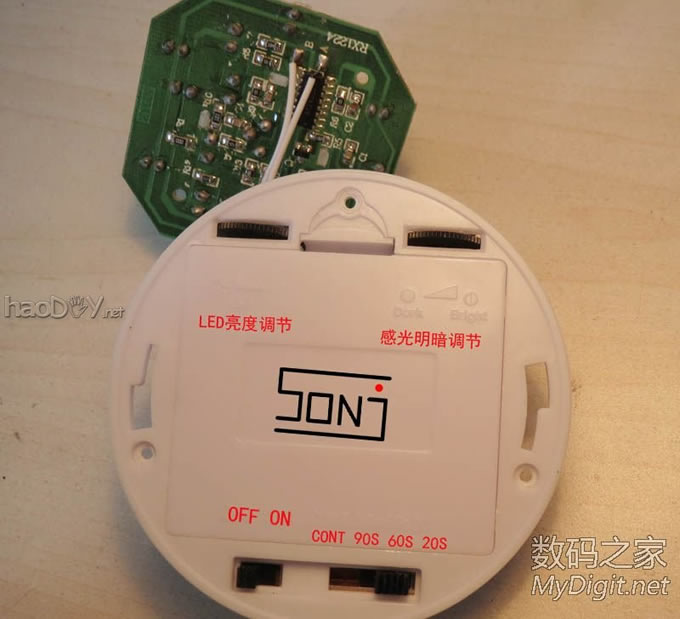

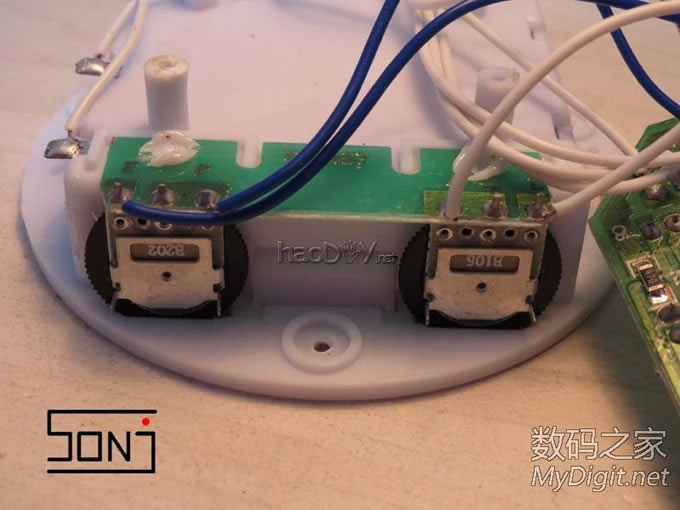

此红外热释LED具有LED亮度调节、感光明暗调节，延时等多种功能。
拆下菲涅耳透镜

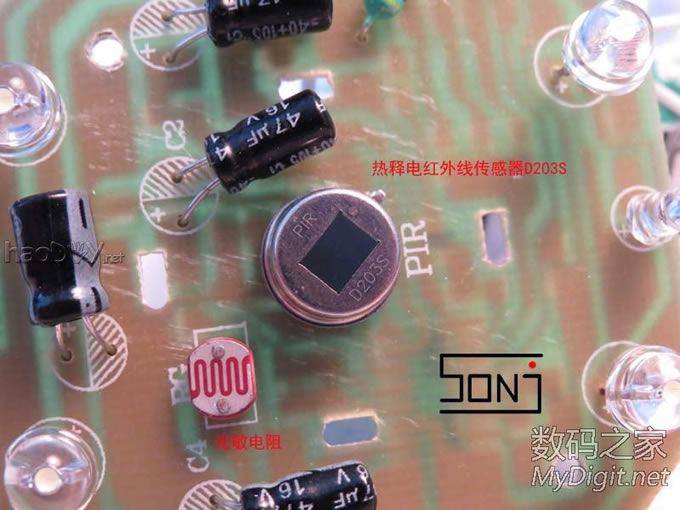

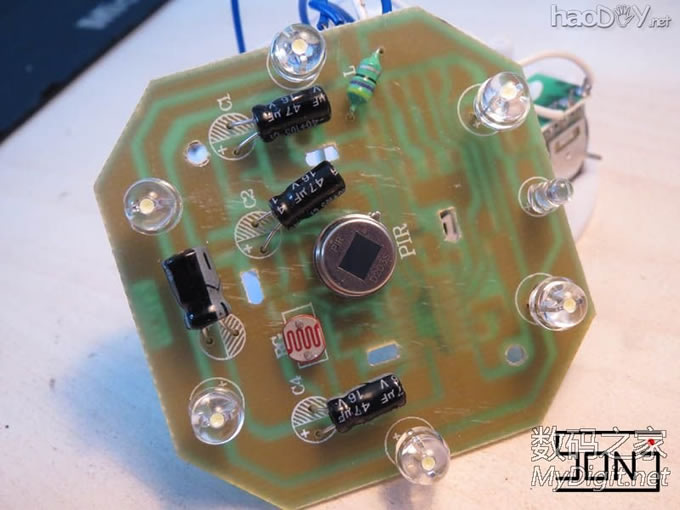

热释电红外线传感器D203S 及光敏电阻

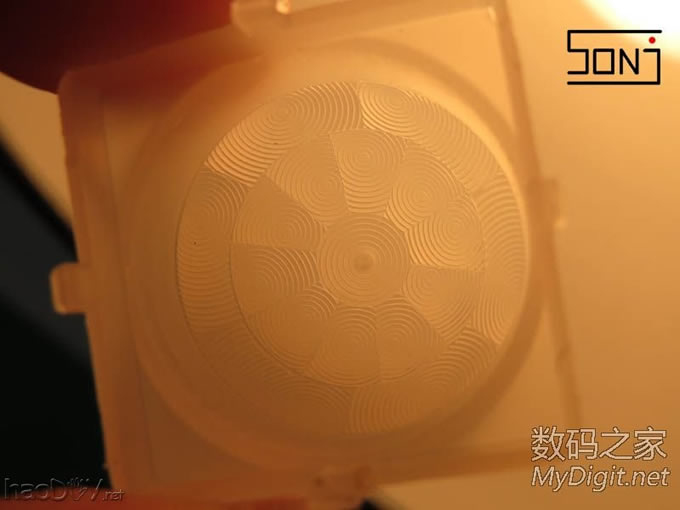

360 度球形菲涅耳透镜

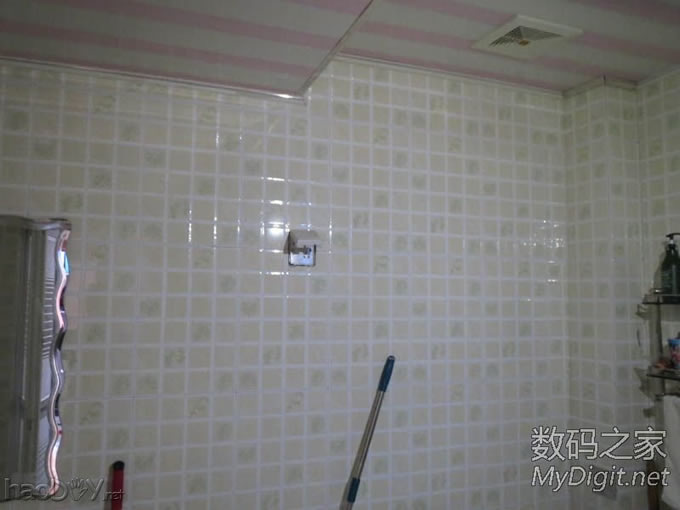

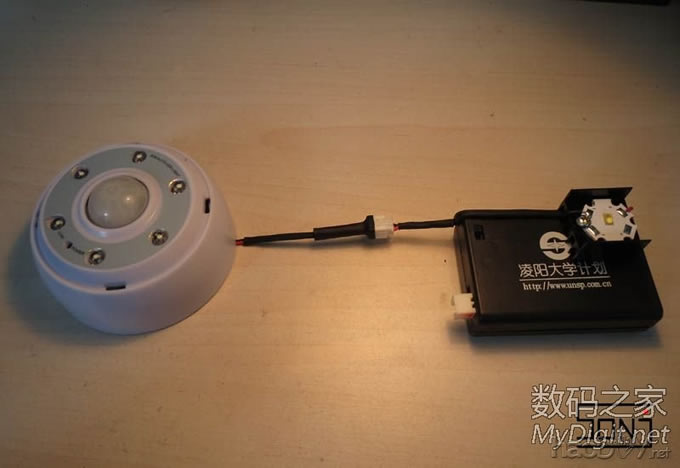

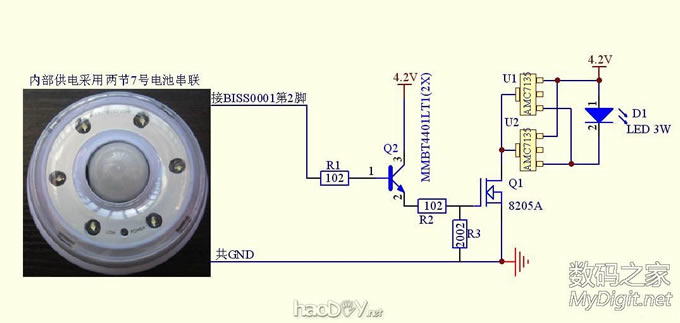

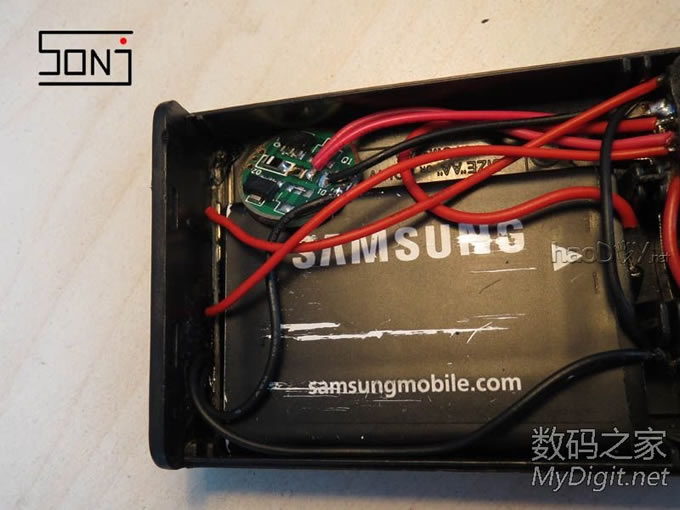

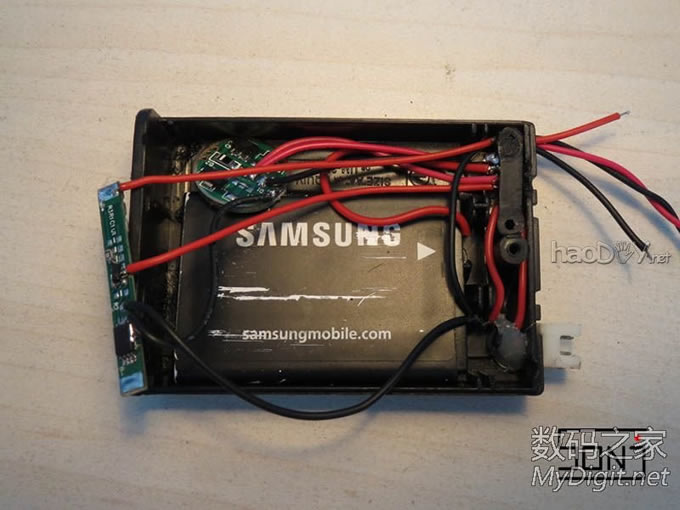

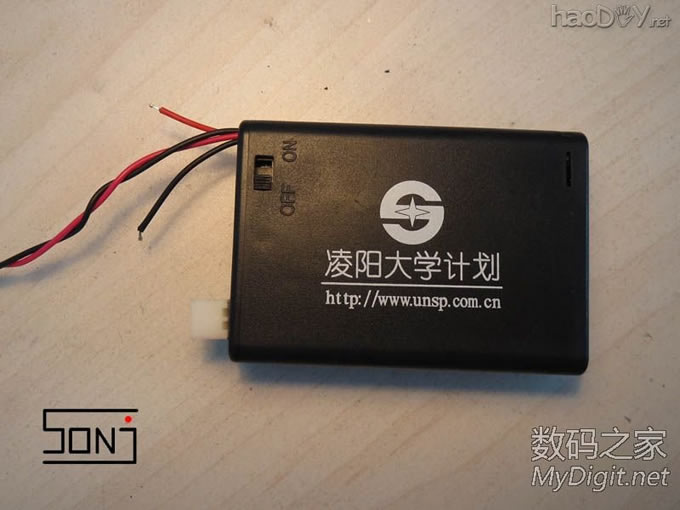

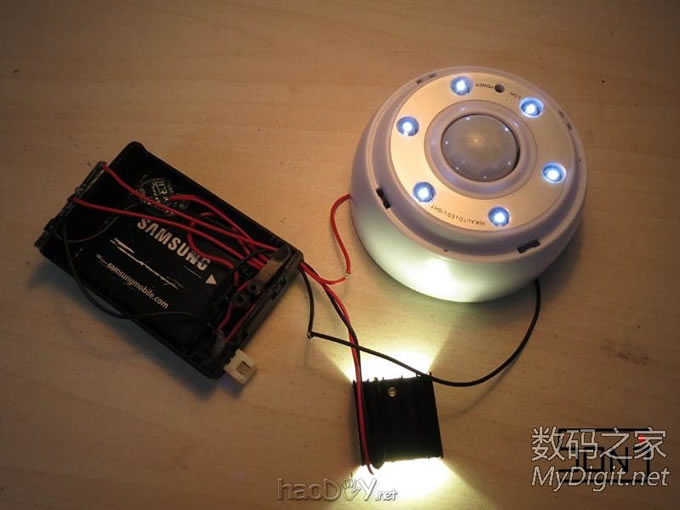

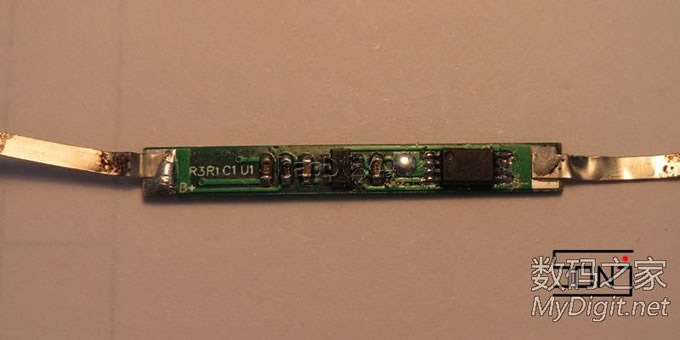

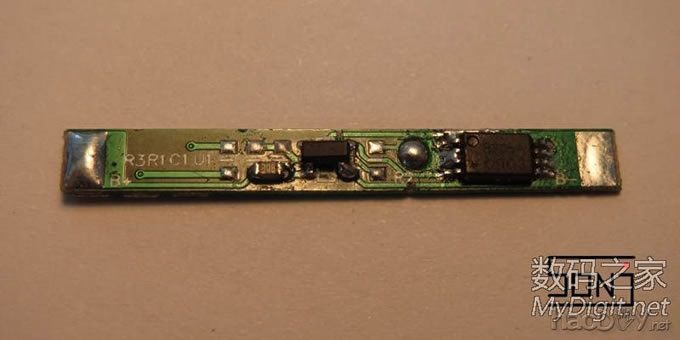

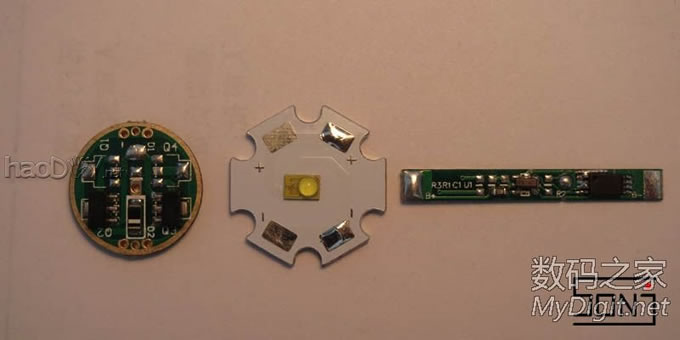

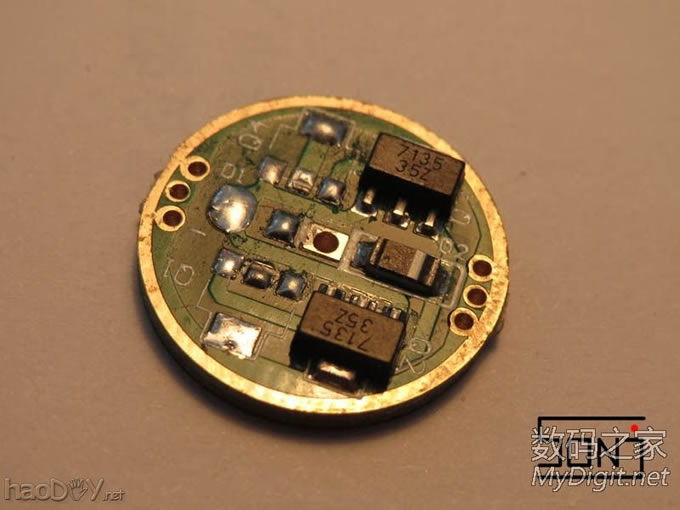

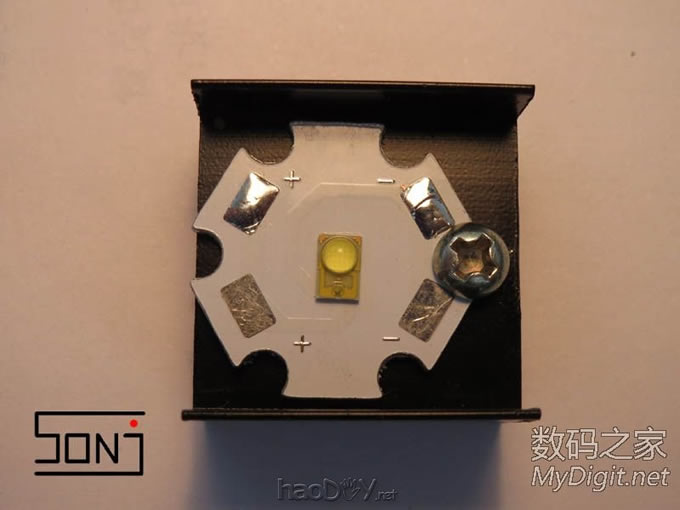

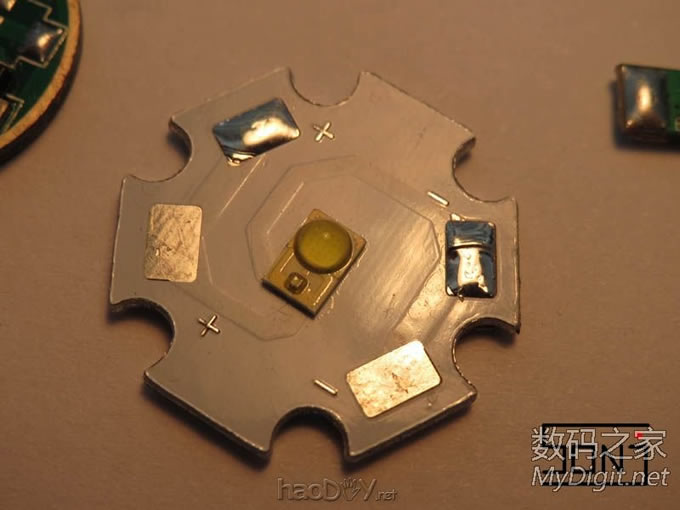

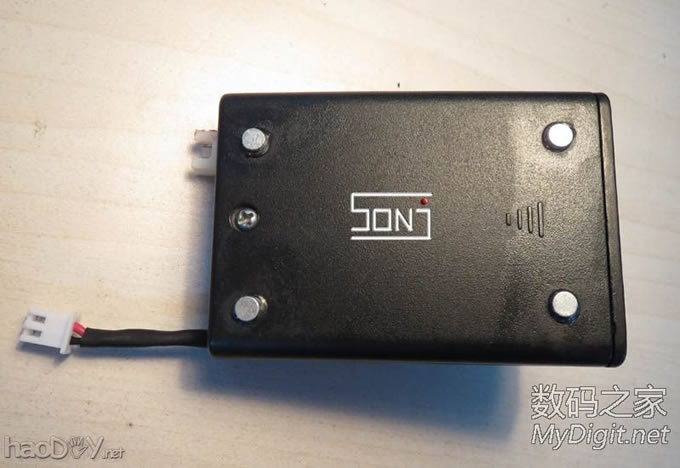

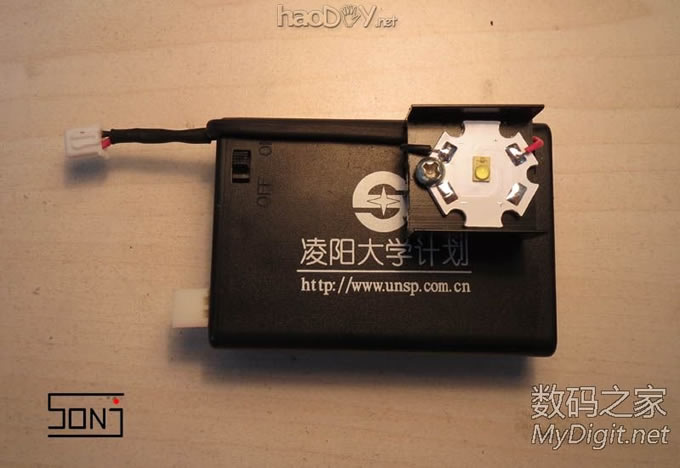

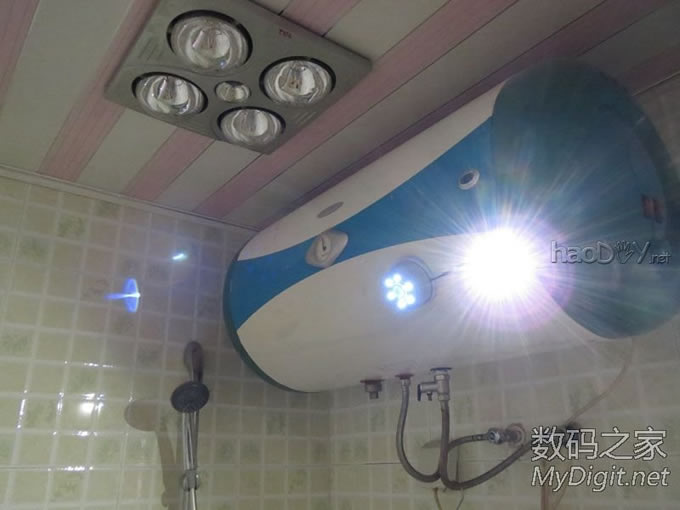

大家如果感兴趣可自行百度“菲涅尔镜片的原理和应用” 楼下改造篇 用到元件  改造篇： AMC7135，直接使用带有基板的LED恒流板，忘了是在中州还是黄师傅家捎带的了 ~3颗AMC7135拆掉一颗，剩下两颗，以减小发热。  3W LED为数码之家兑换的飞利浦LED。  原本打算用SS8050（1.5A）驱动大功率LED，但是基极电流过小，CE压降过大， 导致LED恒流电流较小，灯光太暗。经手册查询BISS0001的输出驱动电流只能提供10mA。所以方案一失败。 随即想到了用锂电池保护板上的MOS管来驱动LED，反正废旧锂电池保护板很多。 拆到一颗N沟道增强型MOSFET 8205A（20V，6A）。  测量的BISS0001的第2脚，输出电平只有2.5V，无法让MOS管8205A完全导通。所以又增加了一级驱动，使用MMBT4401LT1驱动。原理图见下图。  只需要将MMBT4401的基极连接到LED红外线人体感应灯内的BISS0001的第2脚，然后共GND就可以了。这样外部大功率LED也会受人体红外控制了。 改造后的锂电保护板  将LED涂抹好硅脂安装到散热片上  也可以将外部MOS换为继电器，这样就可以控制220V强电了。 找到上学时用的电池盒，安装上锂电池，用于外部强光LED供电。预留锂电池充电口。    整机安装 测试一下  加上接口插头插座，套上热缩管，便于拆卸。   电池盒背面粘上4颗强磁，这样就可以直接吸附到热水器上了。  实物使用图   (责任编辑：admin) |
