制作两只LED交替闪烁闪光灯电路

时间:2014-06-20 21:41来源:未知 作者:admin 点击:
这是一个简单的电路,用晶体管2N 2222A和一些电阻器驱动2个LED,两个LED交替闪烁。 元件清单 2N2222*2 10k电阻(棕黑色橙色)* 2 390欧姆电阻(橙白棕) *2 100UF电解电容 *2 蓝色LED(或其他颜色喜欢) *2 电池(3 - 9V)*1 开关*1 电路原理图 三极管管脚图

制作两只LED交替闪烁闪光灯电路
简易led闪光灯闪烁灯流水灯 电子diy制作 PCB板套件散件成品
¥0.80
已售:18

评论(16)


这是一个简单的电路,用晶体管2N 2222A和一些电阻器驱动2个LED,两个LED交替闪烁。
制作两只LED交替闪烁闪光灯电路

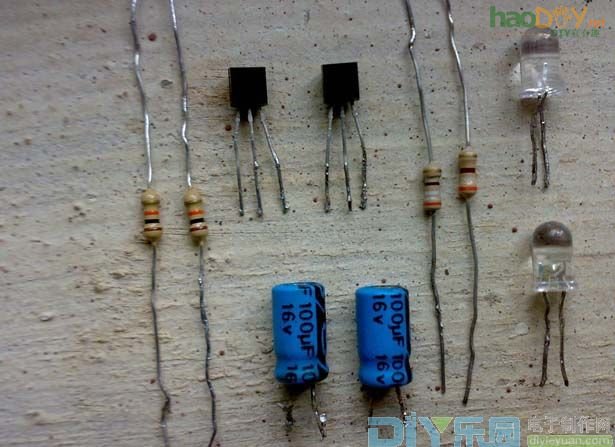

元件清单
2N2222*2
10k电阻(棕黑色橙色)* 2
390欧姆电阻(橙白棕)
*2
100UF电解电容
*2
蓝色LED(或其他颜色喜欢)
*2
 电池(3 - 9V)*1
 开关*1
制作两只LED交替闪烁闪光灯电路

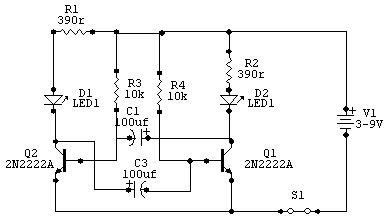

电路原理图
制作两只LED交替闪烁闪光灯电路
制作两只LED交替闪烁闪光灯电路
三极管管脚图

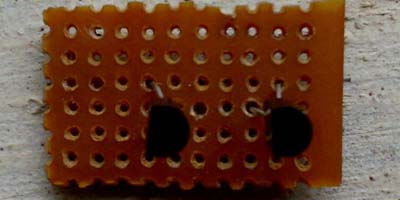

焊接三极管
制作两只LED交替闪烁闪光灯电路

制作两只LED交替闪烁闪光灯电路

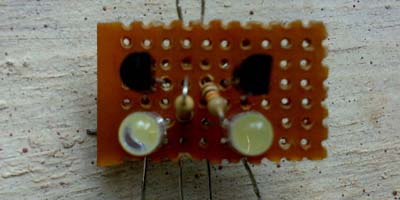

焊接LED与电阻器
制作两只LED交替闪烁闪光灯电路

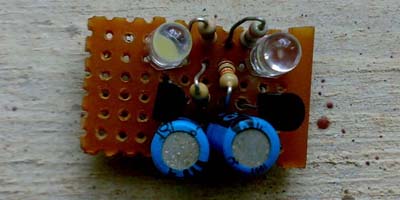

焊接完成
制作两只LED交替闪烁闪光灯电路

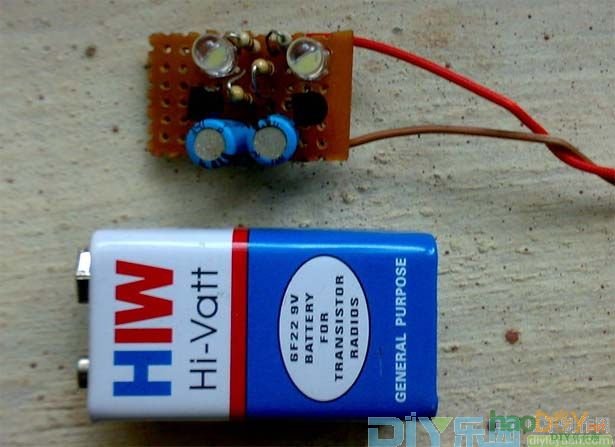

用斜口钳将长的引脚剪掉。电池电压不要超过9伏
