基于4017及4069的循环灯

时间:2017-07-06 06:24来源:本站 作者:haodiy 点击: 次
来个作品参加比赛吧。准备元件：4017集成*1 4069集成*1 LED*10 4.7微法电容*1 120K电阻*1 20K电阻*1 9V电池*1省略C2100微法电容 C1更换成4.7微法 150K电阻更换成



来个作品参加比赛吧。



基于4017及4069的循环灯

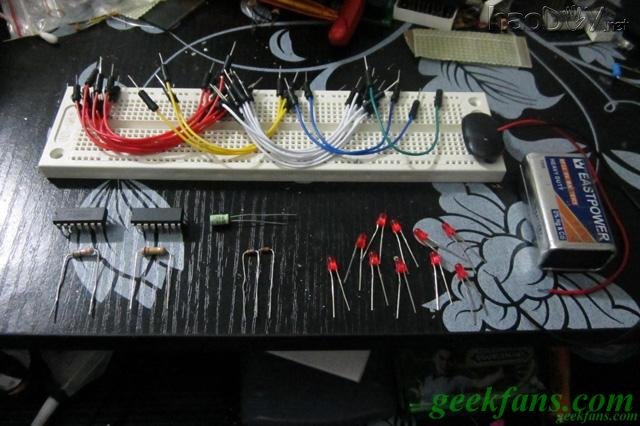

准备元件：4017集成*1    4069集成*1    LED*10    4.7微法电容*1    120K电阻*1    20K电阻*1    9V电池*1

好吧，我承认我没有20K的电阻，用俩10K的串联





基于4017及4069的循环灯

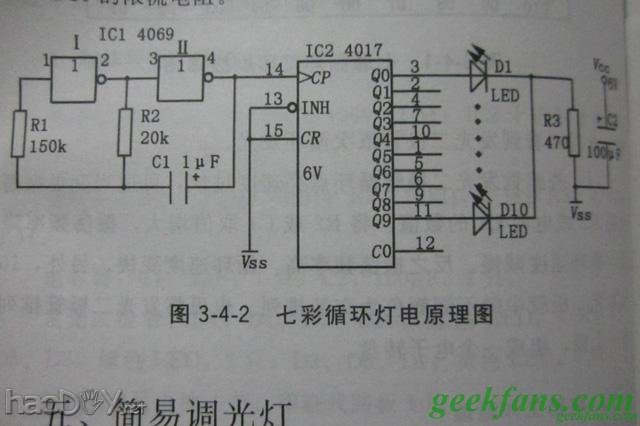

省略C2100微法电容    C1更换成4.7微法    150K电阻更换成120K



基于4017及4069的循环灯

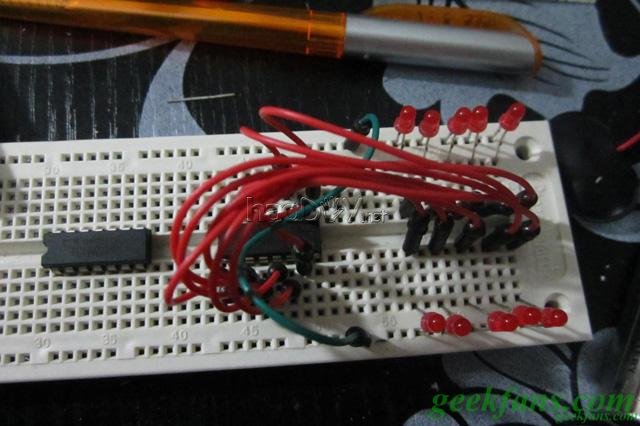

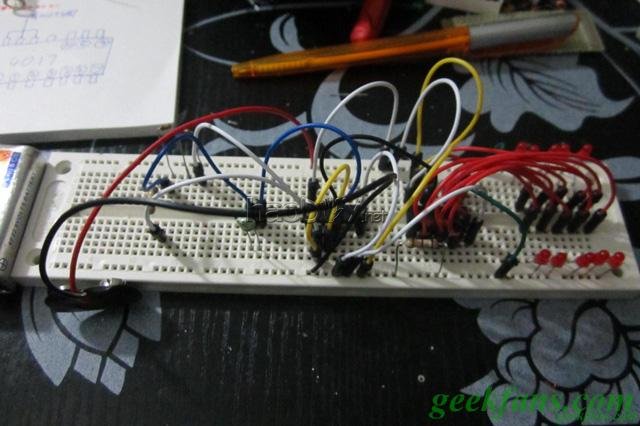

请无视凌乱走线......



基于4017及4069的循环灯







基于4017及4069的循环灯



基于4017及4069的循环灯
