AMC7135 350mA 恒流LED驱动ic 方案汇总 产品名称: AMC7135 350mA 恒流LED驱动ic 方案汇总 产品型号: AMC7135 AMC7135 350mA 恒流LED驱动ic 方案汇总 主要包含：1.基本典型应用。2.防反接LED手电筒电路。3.多颗AMC7135并联驱动700mA~1A应用。4.高电压输入驱动多颗串接LED应用。5.通过微控制器控制RGB三色LED灯。6.AMC7135主辅灯可切换的LED矿灯应用。7.AMC7135 12V输入驱动三串多并LED应用。
概 述 AMC7135堪称一款经典的降压恒流驱动芯片。平实的价格、简单的电路结构及稳定 的性能着实让它的使用者们津津乐道。但是除了典型应用AMC7135还可以做更多的 事，简单的东西不简单就看大家怎么去发挥它了。 技术参数 350mA恒流输出（电流档位可选） 输出开短路保护 低压差 低静态电流 供电范围：2.7V~6V 2KV ESD 先进Bi-CMOS工艺 SOT89和TO252封装 AMC7135应用方案汇总见下（附电路图） 1.典型应用电路 无需任何外围器件

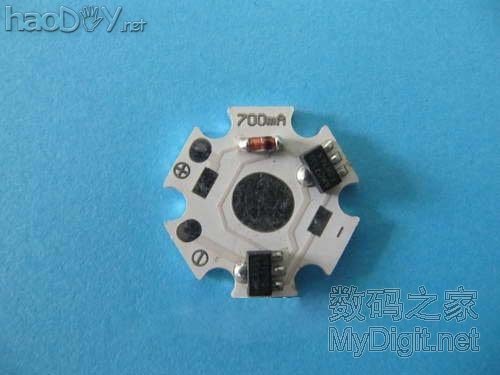

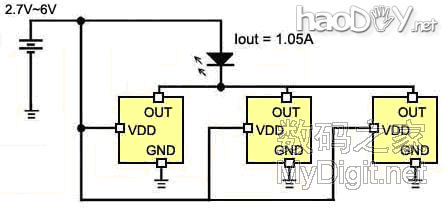

2.防电池反接的LED驱动电路  3.多颗AMC7135并接驱动700mA~1A应用

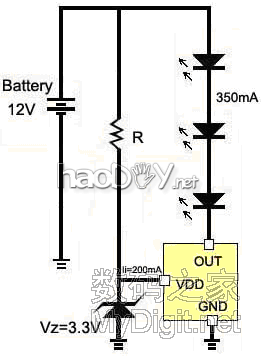

4. 输入12V驱动3颗串接白光LED应用（如负载改为红光LED VF=2V，该应用则可串5颗LED）

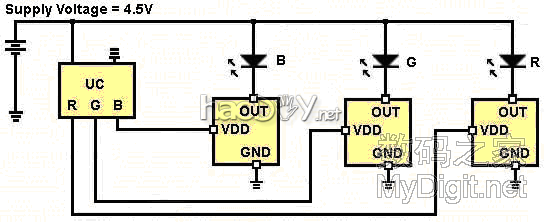

5.通过微控制器及on/off装置配合7135实现RGB三色LED亮暗程度的控制。达到多彩混色的功能。

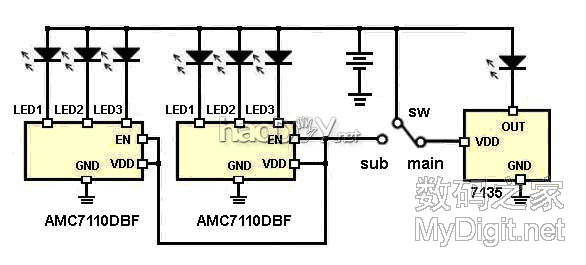

6.矿灯所需的主灯及辅灯可切换照明电路

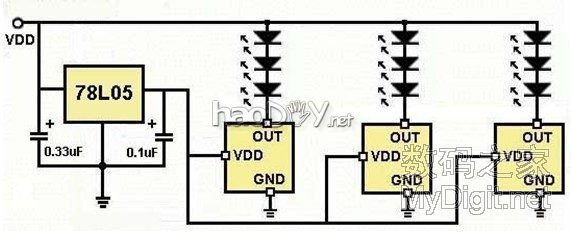

7.输入电压12V，采用78L05降压，配合7135实现1W LED 3串多并电路
