制作DIY无线电磁辐射感应LED灯

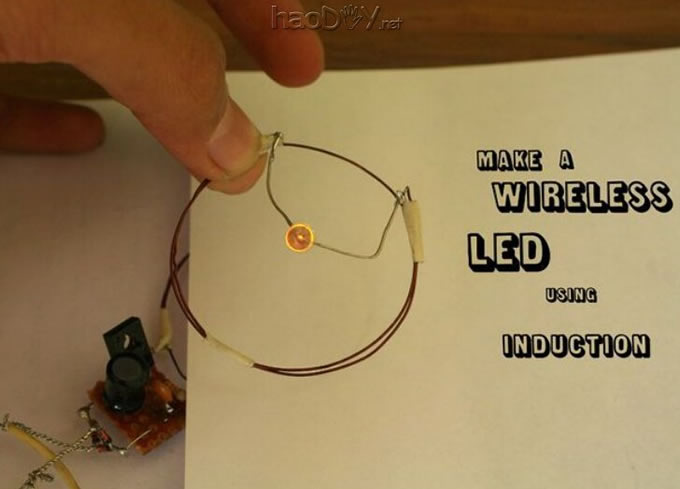

  这个无线LED灯制作很简单,而且可用于展示和研究电磁感应的原理。制作材料也很容易得到。

  材料:

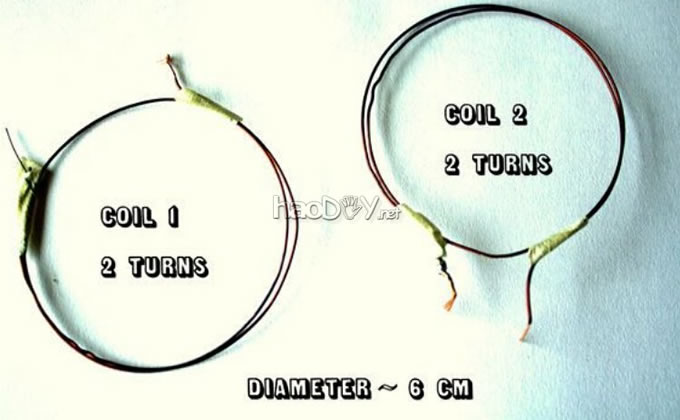

  1. 2 x 2匝线圈

  2. 33k电阻

  3.一个100nF的电容(代码:104)

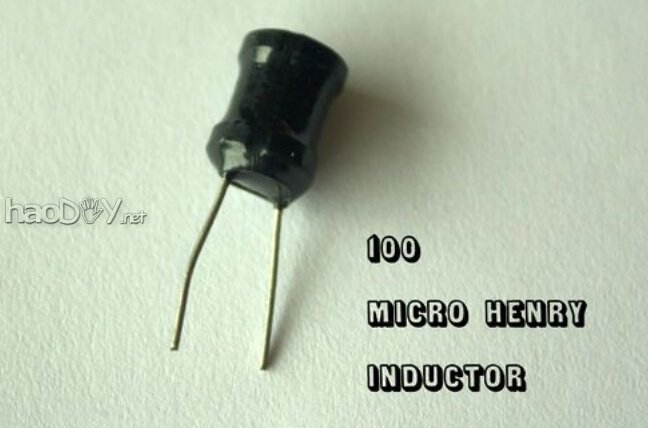

  4.100μH(微亨)电感

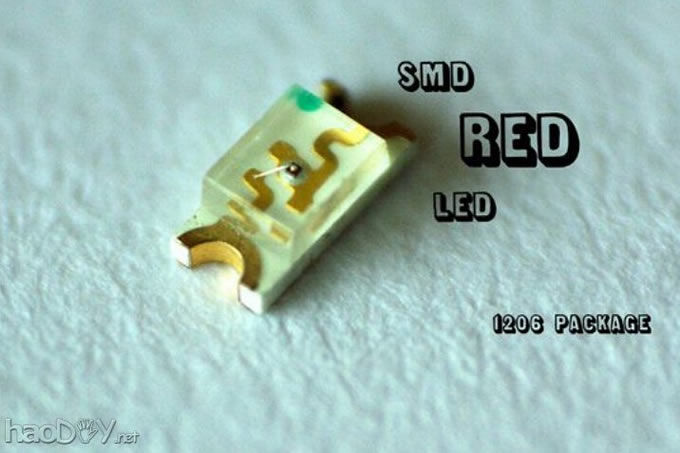

  5.一个LED(红/橙/红贴片效果最好)

  6.BD139晶体管(或同样功能的)

  7.桥式整流器(选购我用的1N4148二极管)

  8.一个穿孔板(3x3cm)

  9. 电线,锡,电源(6-12V)

  第一步:收集材料

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

  1.线圈可以利用旧的磁环

  2.晶体管(BD139),电阻器(33K - 橙色//橙色//橙色)和电容(100nF的 - 104)是相当常见的,可以从当地的电子店购买。

  3.电感可以从旧电路板拆解,也可以通过线圈绕在铁氧体磁芯制成。

  4.做一个小型桥式整流器。

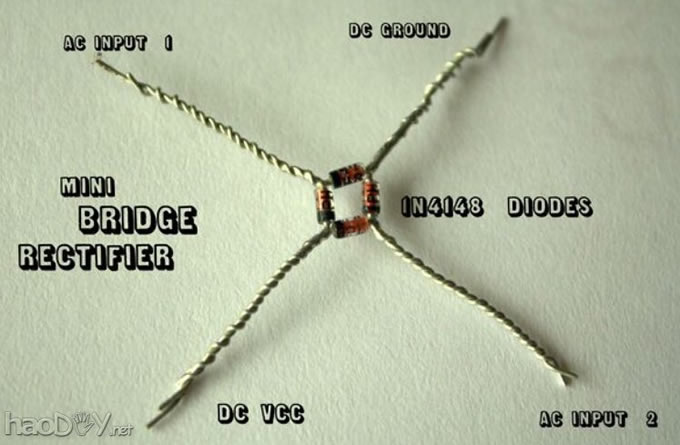

  第二步:迷你桥式整流器

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

  您需要4个1N4148二极管。

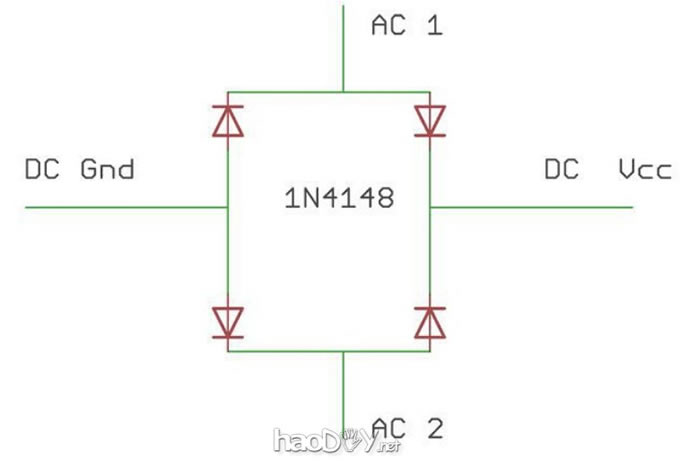

  1.按照原理图一个接一个的连接4个二极管。

  2.拧线(注意二极管的极性,黑线表示负极)。

  3.焊接在一起。

  4.这样,整流桥已经做好了。

  我用了一个整流桥,因为我用的交流电源(6-12V),但你可以跳过这步,只要使用电池就行。

  第三步:焊接电路

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

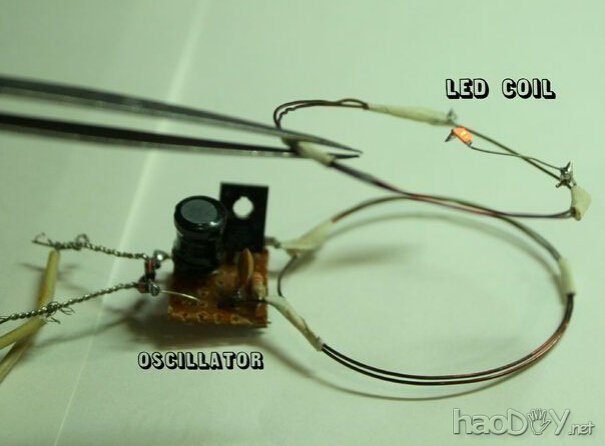

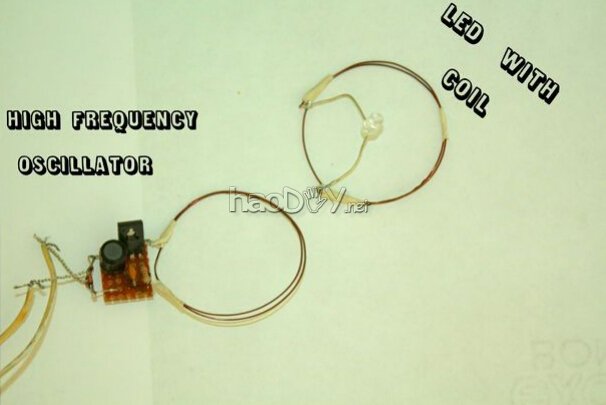

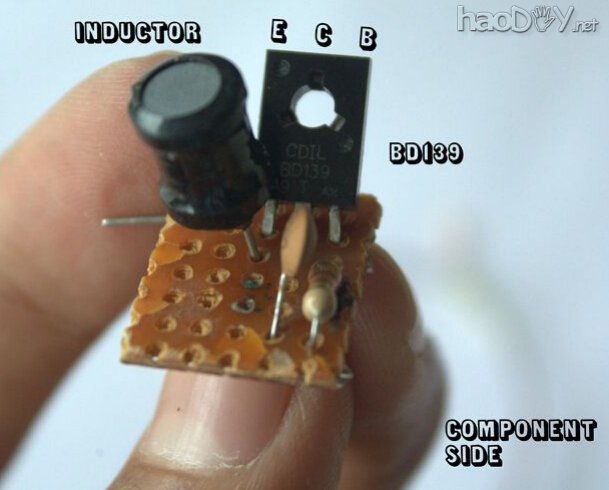

  振荡电路:

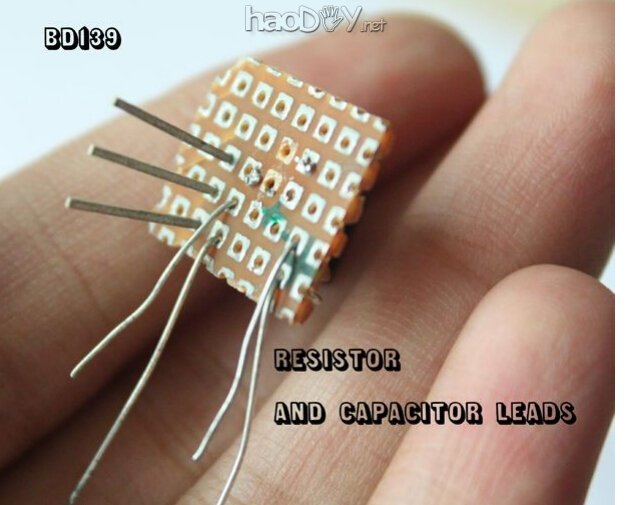

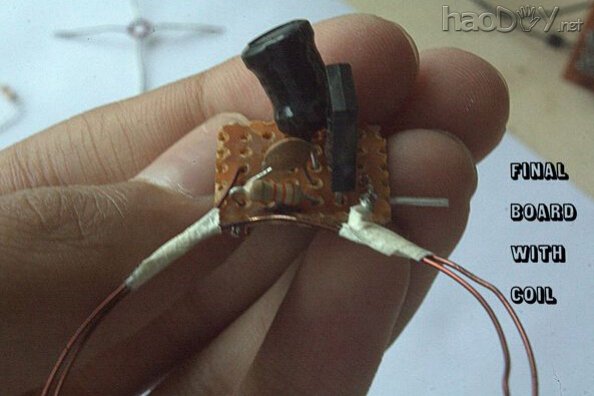

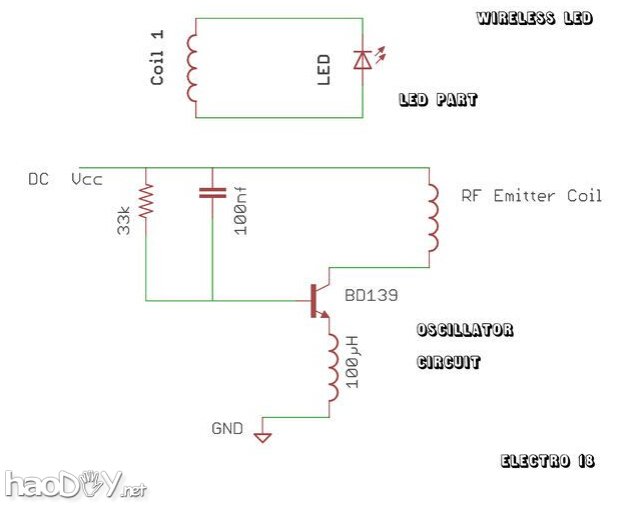

  1.按照原理图焊接电路,如图所示。(在穿孔板上)

  2.你也可以在面包板上制作。

  3.焊接线圈的时候要小心,尽量不要使它变形。它的形状必须是完美的圆形,且在一个平面。

  LED部分:

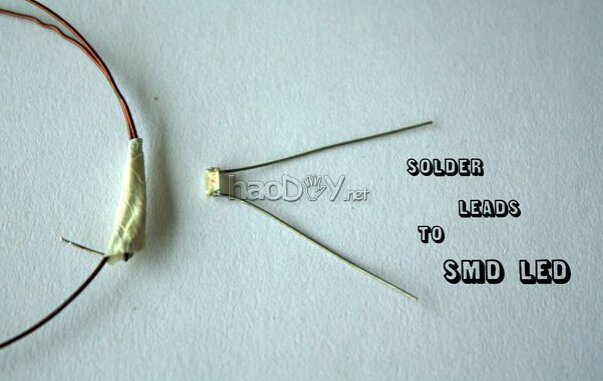

  1.如果你用的是贴片LED,就要在焊盘上焊一对引线。

  2.如果你用的是插件LED,直接将引角焊在线圈上就行(不需要关心极性)。

  第四步:加工

  该制作主要适用于相互感应的原理。磁通量是由发射器线圈产生,连结到次级线圈(线圈与LED),因此,线圈中产生电磁场。

  第五步:测试并排除故障

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

  制作DIY无线电磁辐射感应LED灯

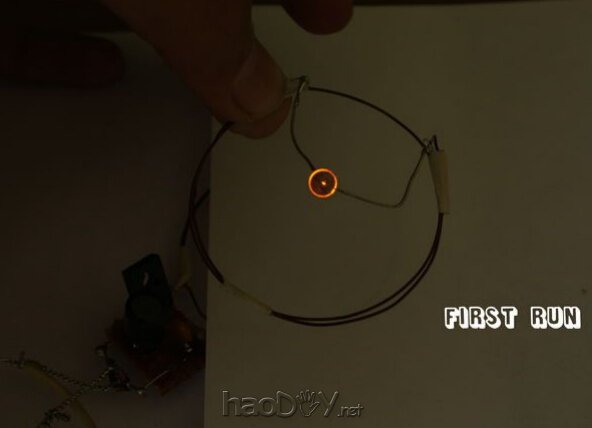

  电路测试:

  1.把振荡器连到直流电源上(6-12V 根据您的晶体管决定)

  2.将驱动线圈放在稳定的平面上。

  3.按住LED线圈使得两个线圈在平行平面。

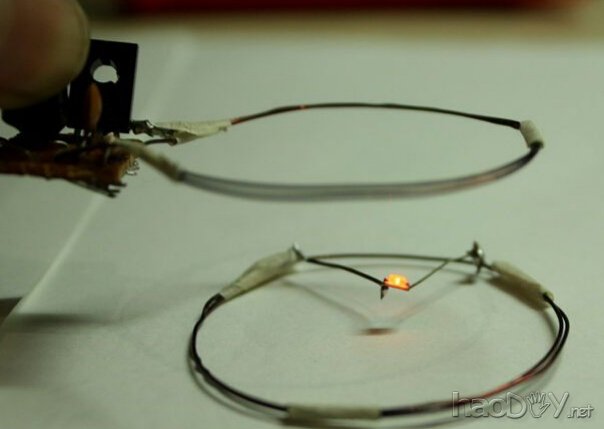

  4.把LED线圈靠近振荡线圈(不要接触)

  5.该晶体管的温度可能会上升一点,但没关系!

  6.成功。

  故障排除:

  1.检查焊接接头。

  2.避免振荡器电路板有任何不良接触。

  3.确保该线圈是圆形的,并且不变形。

  4.保持线圈在最佳距离。

  5.如果线圈有点倾斜,那么LED发光不会这么明亮。
