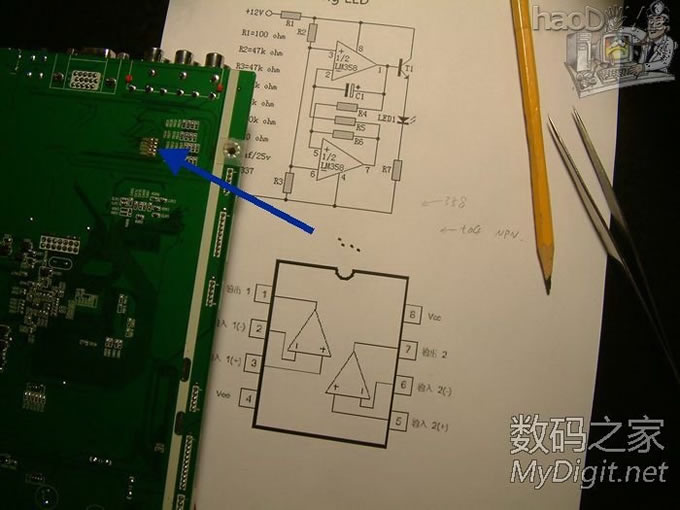

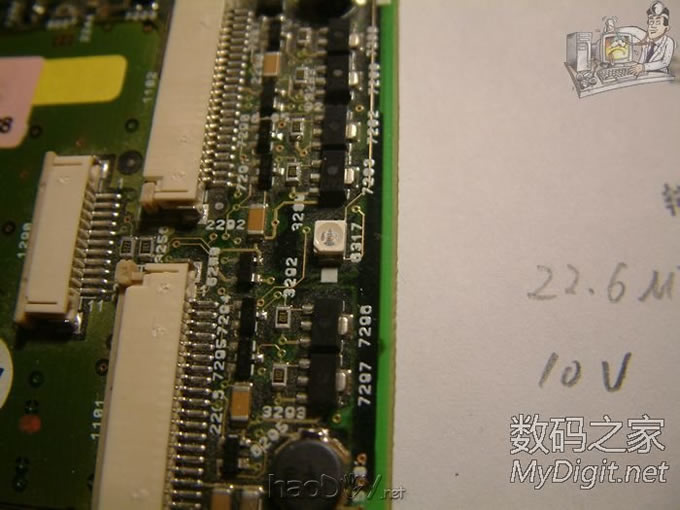

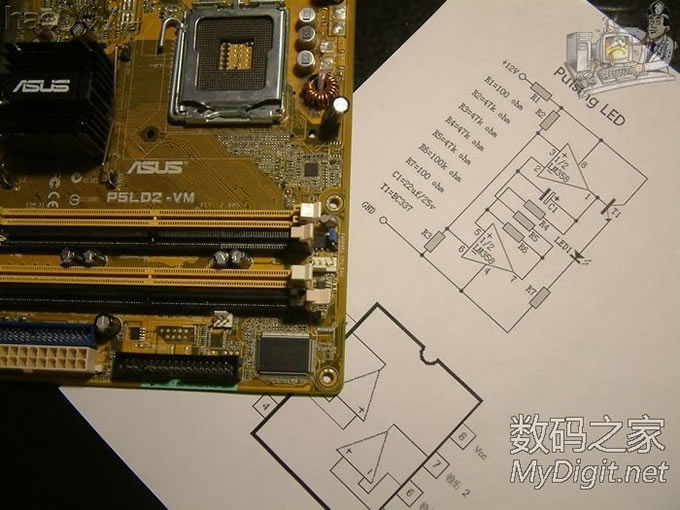

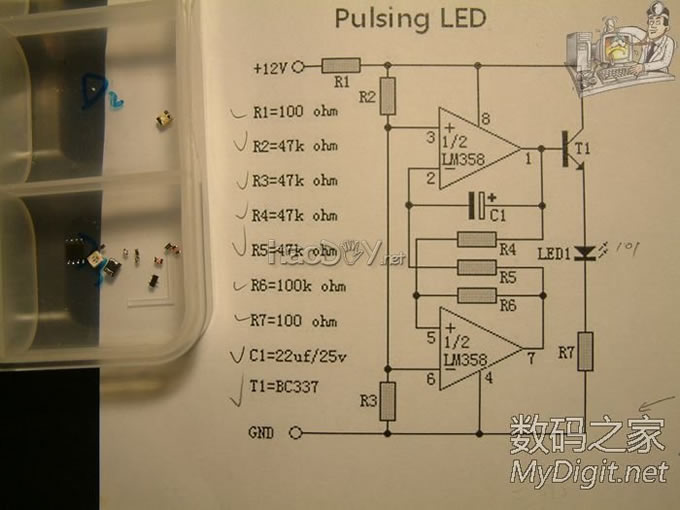

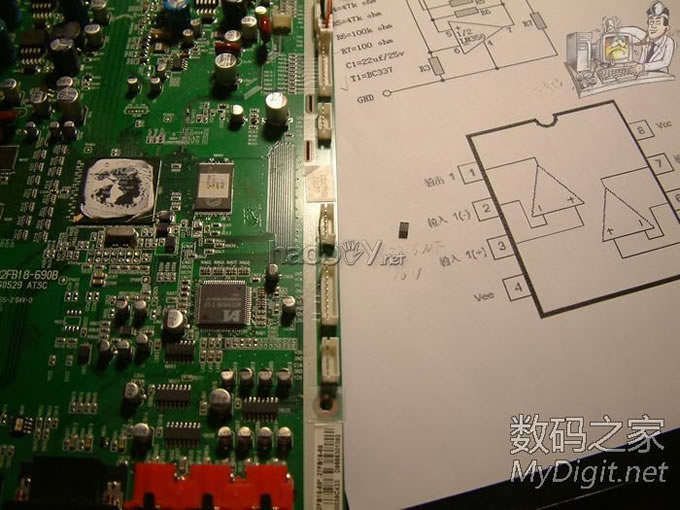

看别人做呼吸灯，已经很多了，自己心痒痒的，终于今天下决心尝试一下 使用的方案，还是流传已久的358的那一个，所有的元件都是拆机的，所有的元件也是贴片的， 决心做一个最小的 先找到一个358贴片封装的，在一块旧电脑主板上 电路图也打印出来了

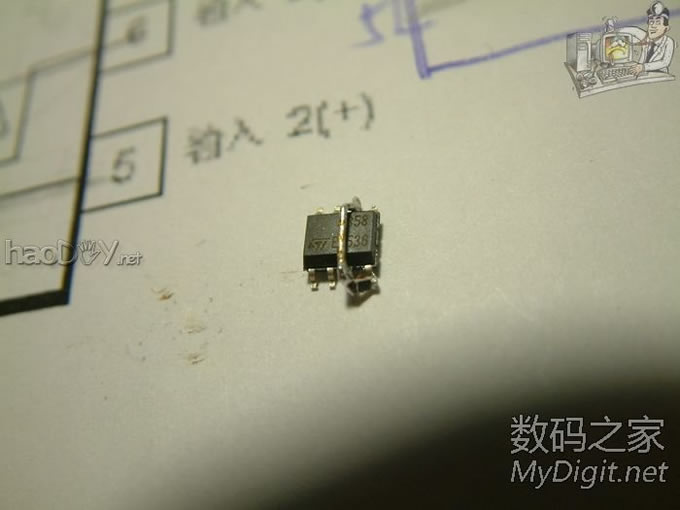

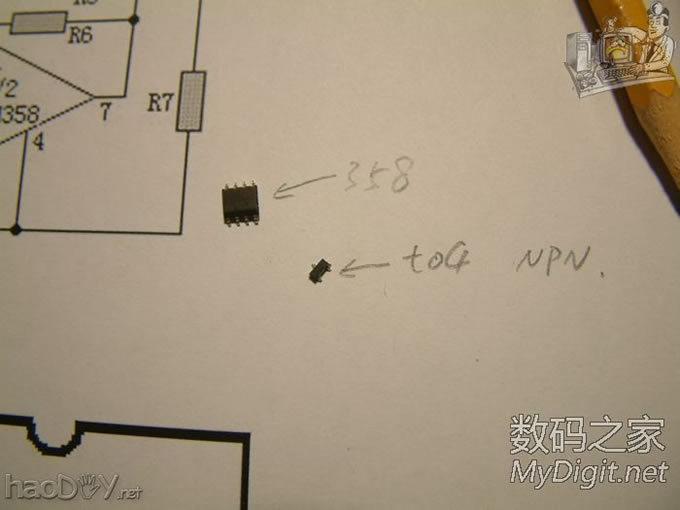

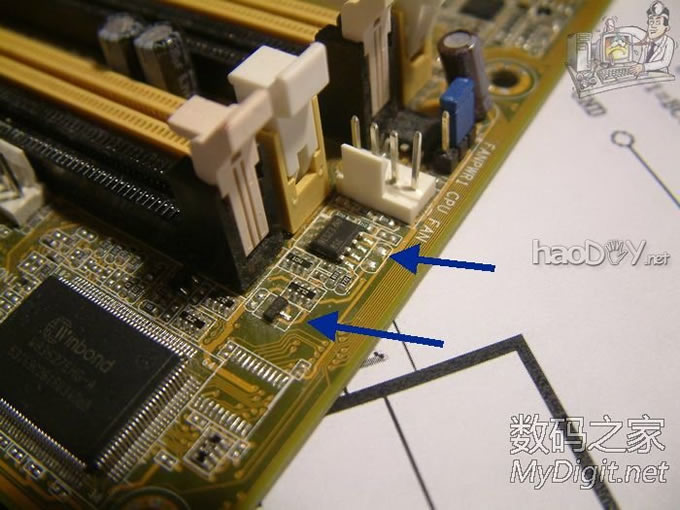

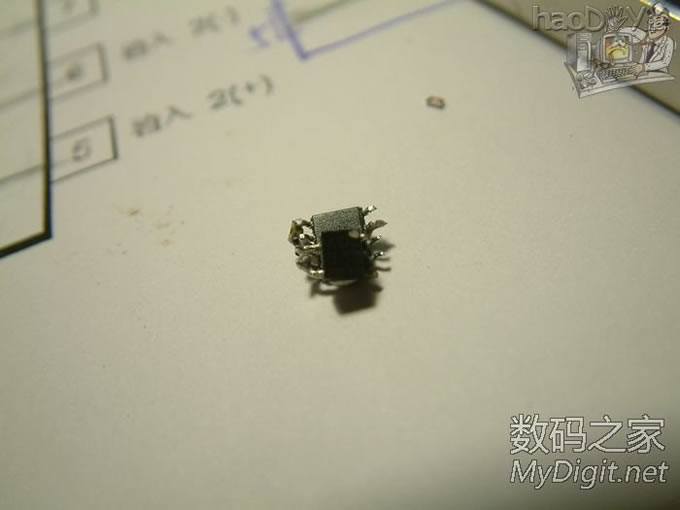

这就是要拆的358，恰巧旁边还有一个贴片三极管t04，上网一查，NPN，巧了， 一块拆下来，

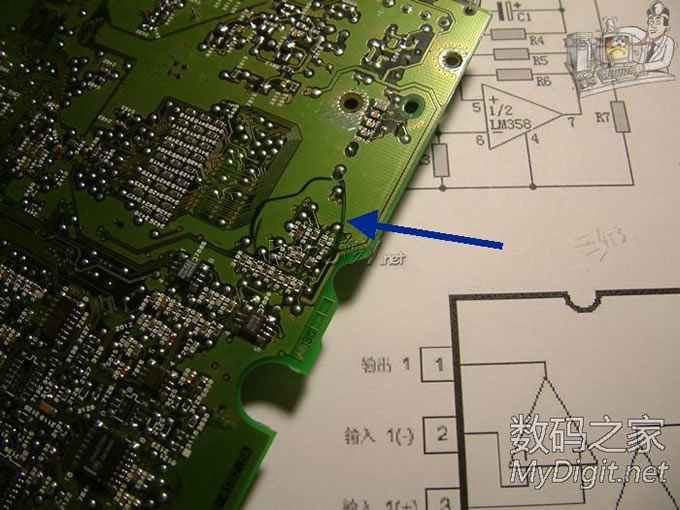

风枪拆贴片，绝对好用，一会就吹下来了

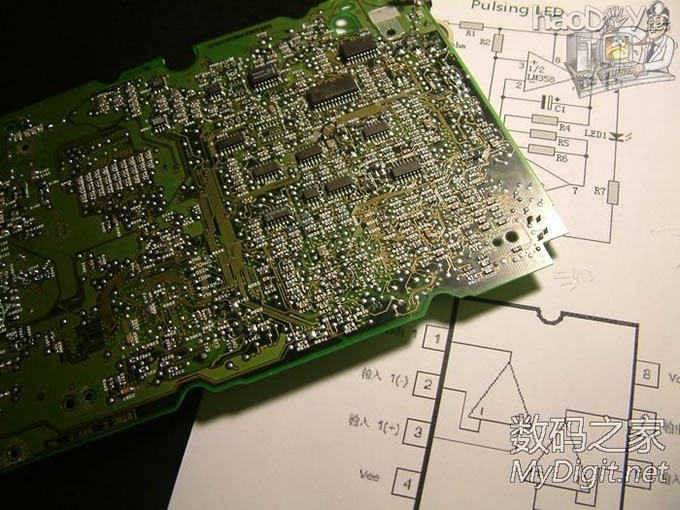

还需要四个47K的电阻，在一个旧板子上找到五个，哈哈
先拆下来四个

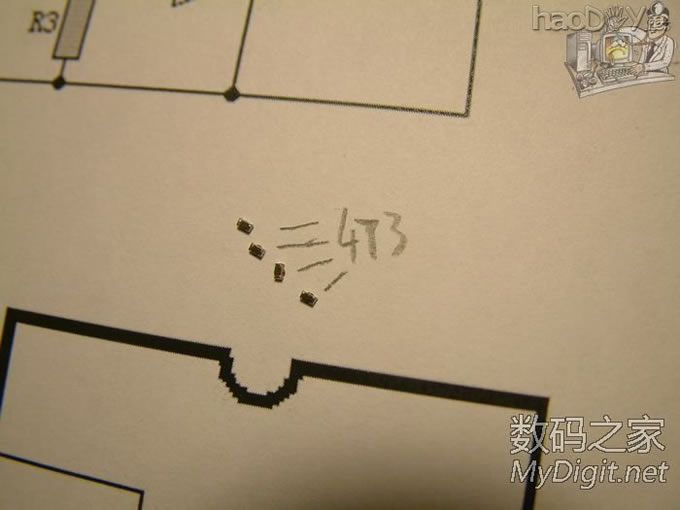

100欧姆电阻，和100K电阻

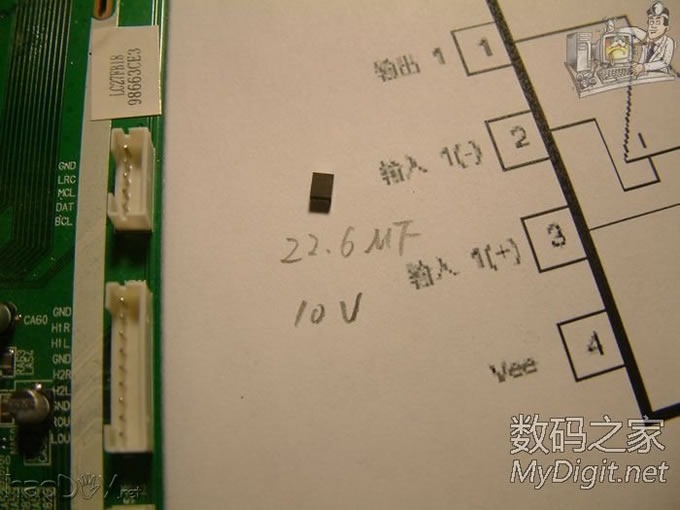

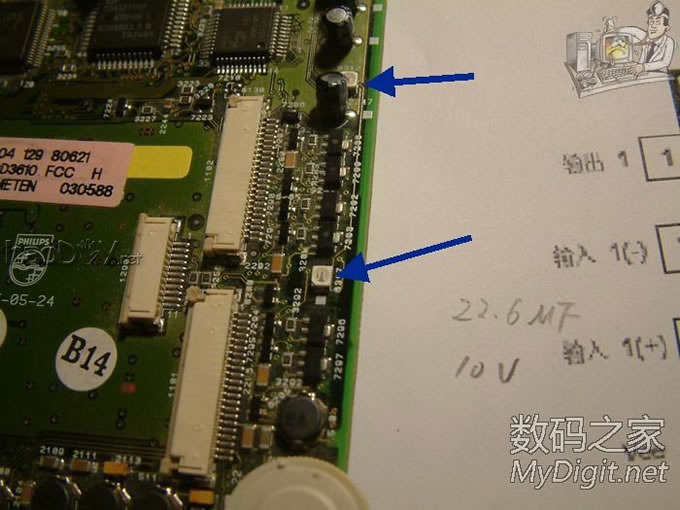

电容也找到了，贴片电容22uF,10V耐压，板子上找到好几个，不过先吹一个下来

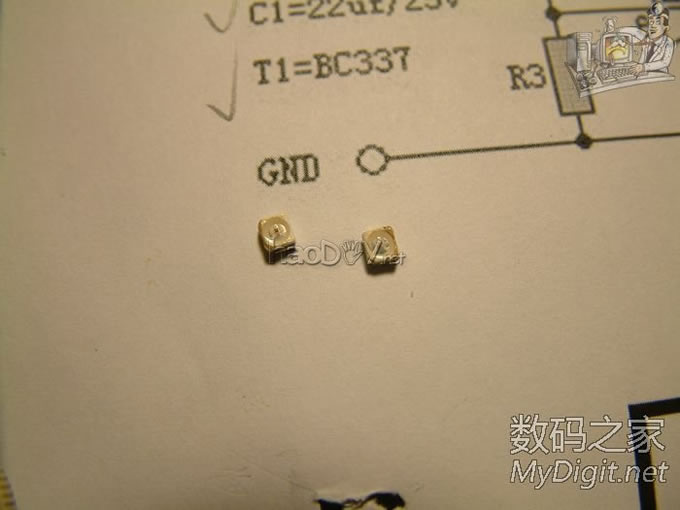

在一个旧光驱的板子上找到贴片的发光二极管，两个，一块都吹下来了

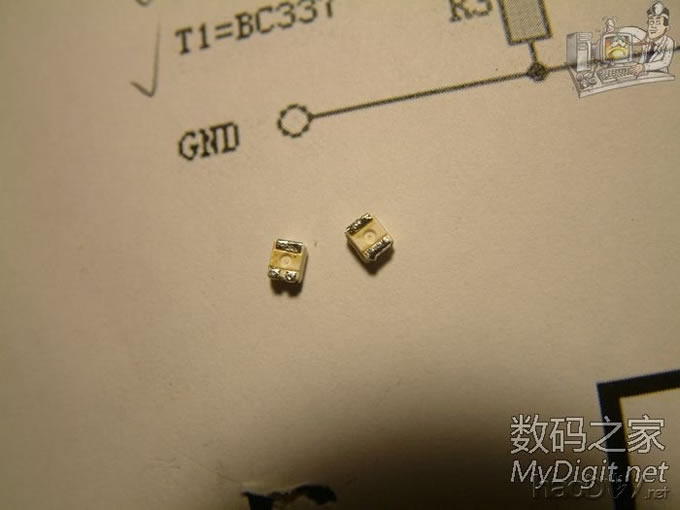

原来这两个还不一样，一个单灯，一个双灯，检测了一下果然
所有的配件都找齐了，全部贴片，最小的电阻，比镊子头打不了多少

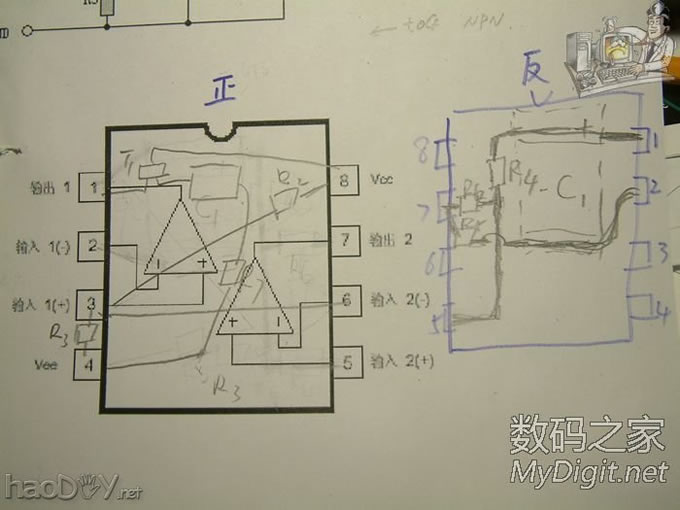

这回要搭焊贴片元件，要仔细规划一下了，把正反面都用起来，大致划了个布局图

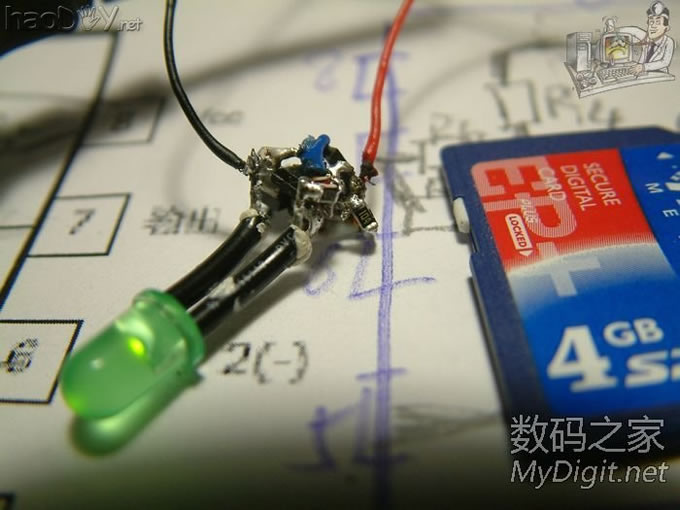

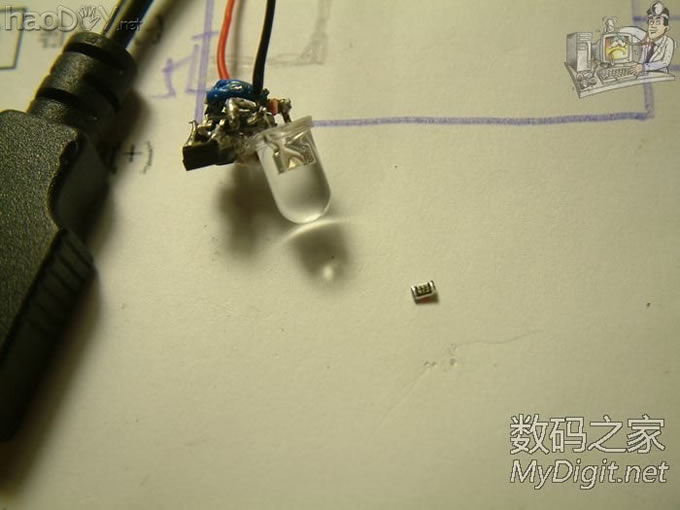

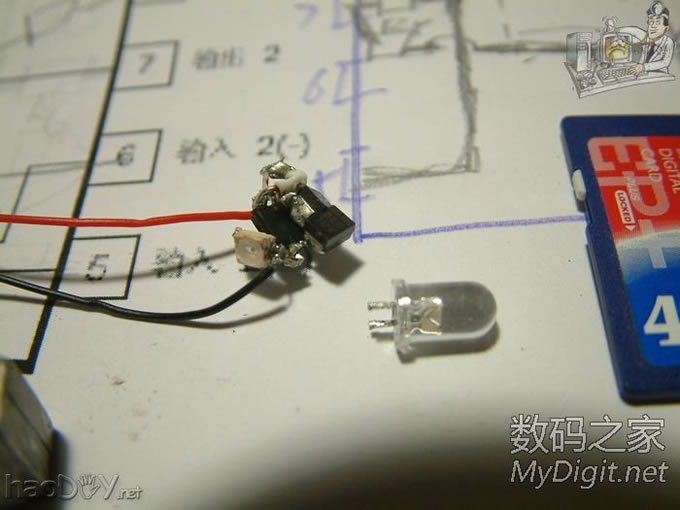

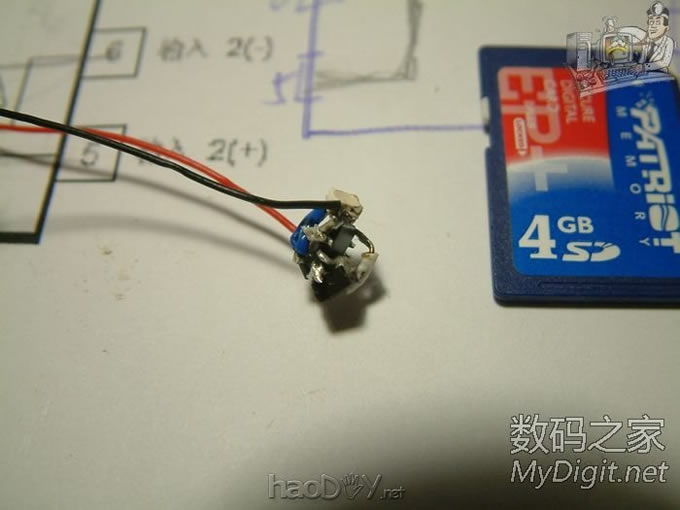

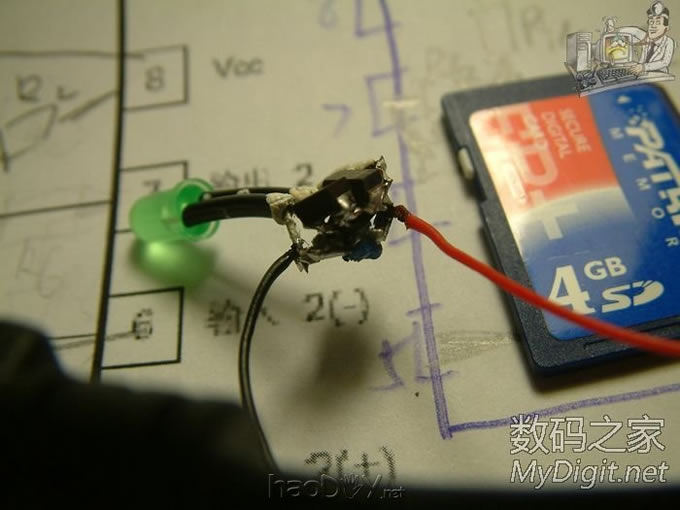

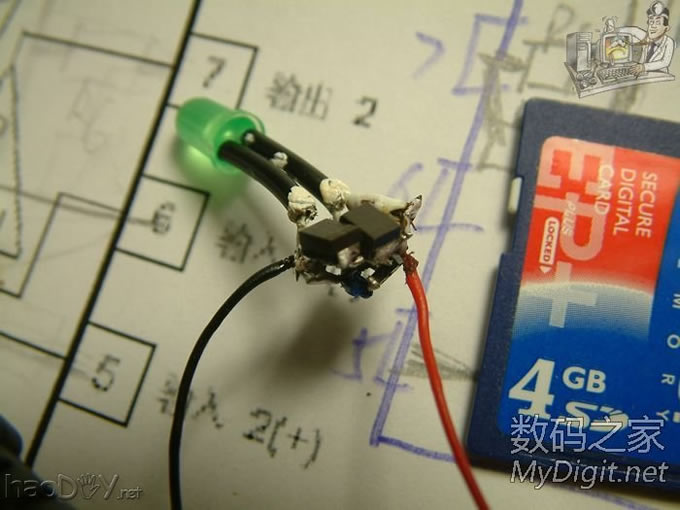

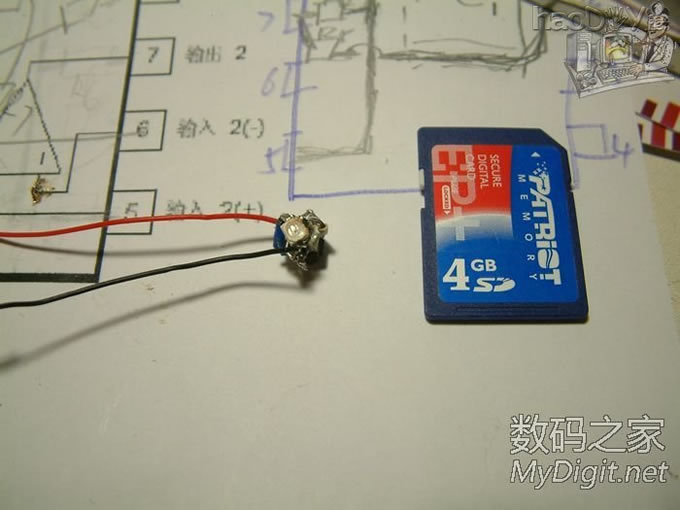

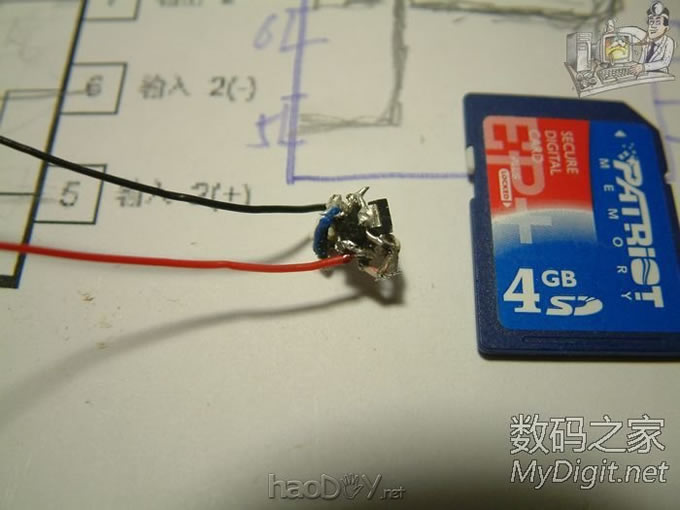

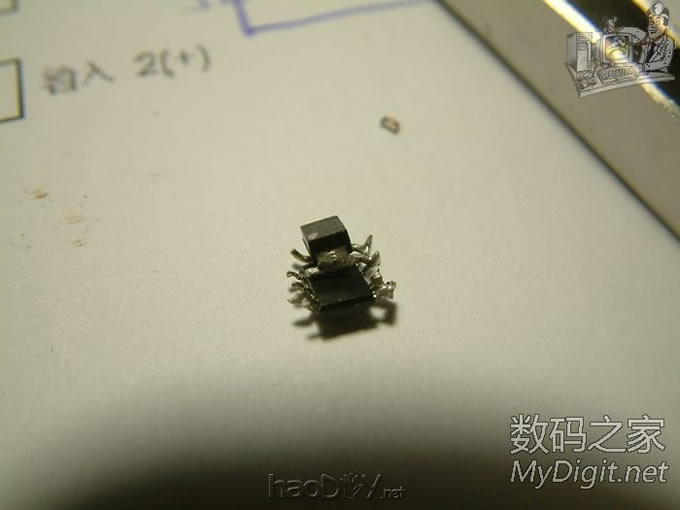

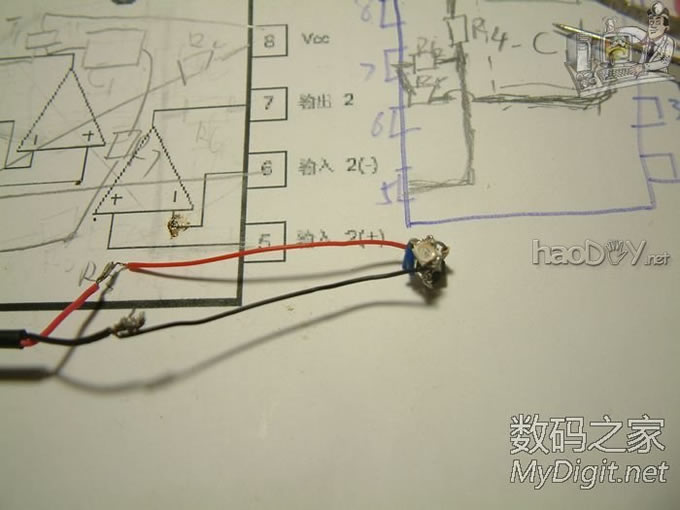

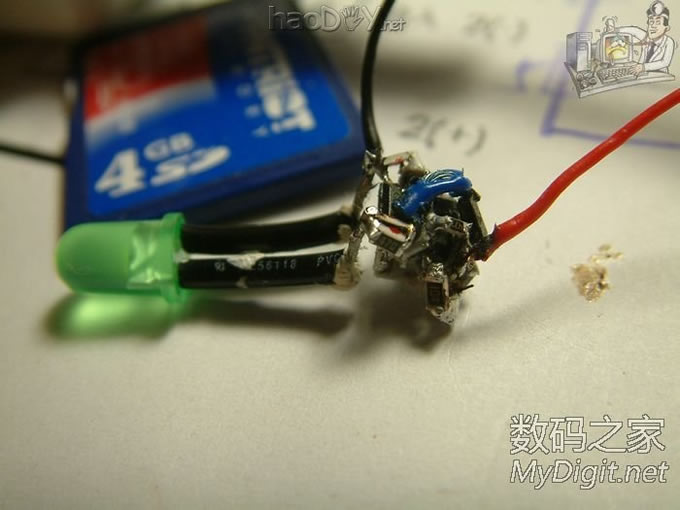

待续。。。。。。。。。。。。。。 先搭第3脚和第6脚，用了个细铜丝，不过焊在贴片358身上，看上去也不细了 3脚和4脚之间加了一个电阻，47k  把电容贴上去了  换个角度  后面贴元件的过程太麻烦了，过于专注，没有拍摄下来 最后的成品，第一次通电，不亮  后来检查，原来是，3脚和8脚之间的电阻失效了，估计是焊接时间太长，473电阻的小身板抗不住，变成无穷大了 再换一个473电阻，LED灯终于亮了，不过频率有点快，而且亮度不足   现增加电容，又找了一个226 10V的电容并联上去，总共差不多45uf电容了，呼吸灯的频率看上去舒服多了  接下来解决亮度问题找了一个高亮的LED  换上了，可更换过程中，有把一个473电阻给烫死了，又找了一个473更换  结果发现，更换这个高亮LED以后，亮灯时间短，熄灭的时间长， 最后测量两个LED的电压，发现之前的电压是1.8V,而这个高亮LED导通电压是2.6V， LED导通电压过高，导致亮灯时间短，熄灭时间长，看上去很不协调 最后还是找了一个不太亮的LED，换上了  换了这个，虽然比原来的贴片亮一些，但是还不够亮，后来想到可以把限流电阻改小点么 随后又找了一个470标记的电阻，应该是47欧姆了，并联在100欧姆电阻上，这回增加了一些亮度 录制了一段视频 最后就算完成了，从各角度看看这个超mini的呼吸灯    (责任编辑：admin) |
