光盘盒流水灯



单片机处女作,用51单片机做的了一个光盘流水灯,参考的站内兄弟们的帖子。

元器件都是在公司报废的主板上拆下来,耗时一周(断断续续的吗,毕竟上班呢)。

用到的元器件有:

单片机        STC 89C55RD      1片

单片机插座一个

发光二极管(红)     3mm        32颗

40角排线      一根            一分为二

40角排线插座   一对

洞洞板      半块

空光盘盒一个

1K的电阻 32个

10K电阻1个

10UF电容一个

源头插座一套

复位开关,电源开关各一个

12M晶振一个,30P点通两个

瓷柱4个



闲话不多说,直接上图

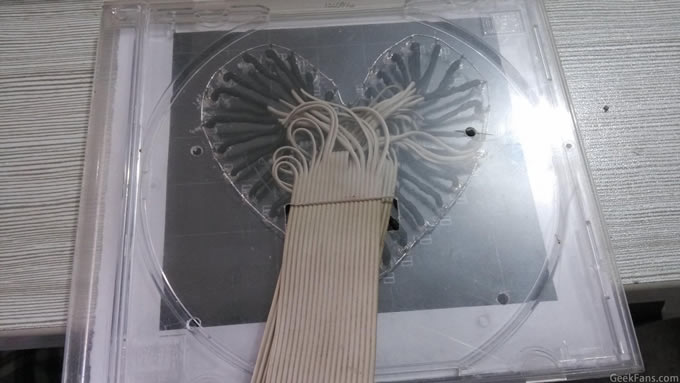

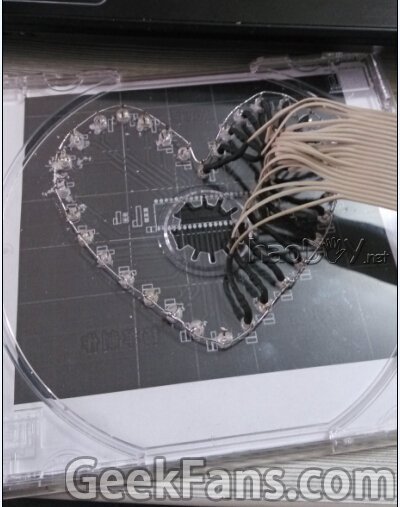

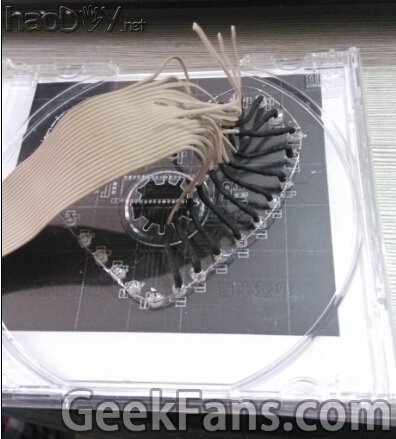

先焊接发光二极管的正极在一起,在逐个给负极焊接电阻,接上排线,用热缩管绝缘。



光盘盒流水灯

光盘盒流水灯

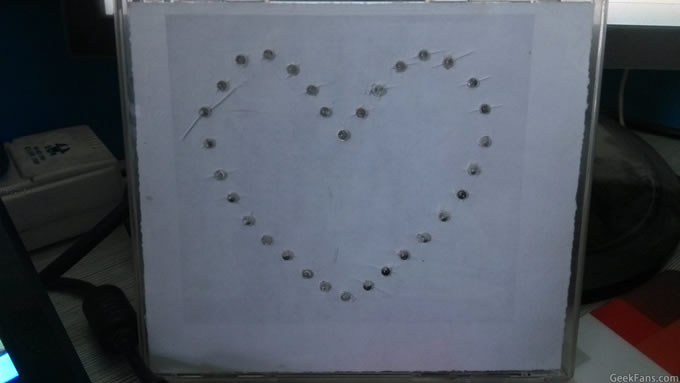

显示面板把32颗发光二极管固定在光盘的一面





光盘盒流水灯

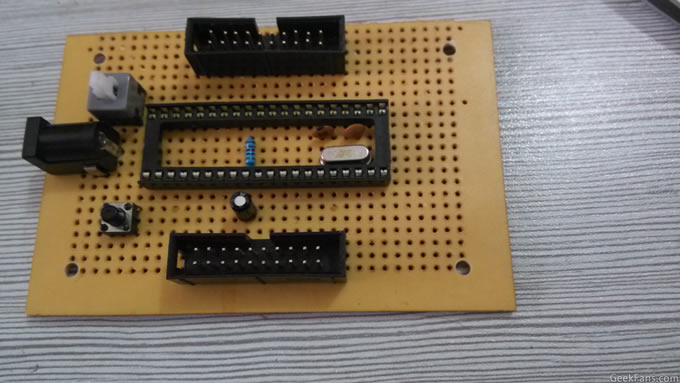

电路板正面



光盘盒流水灯

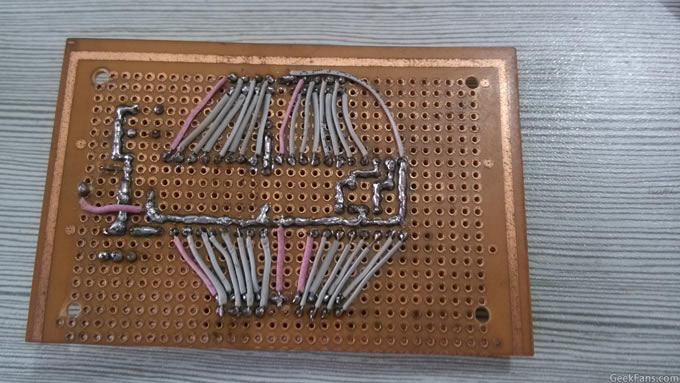

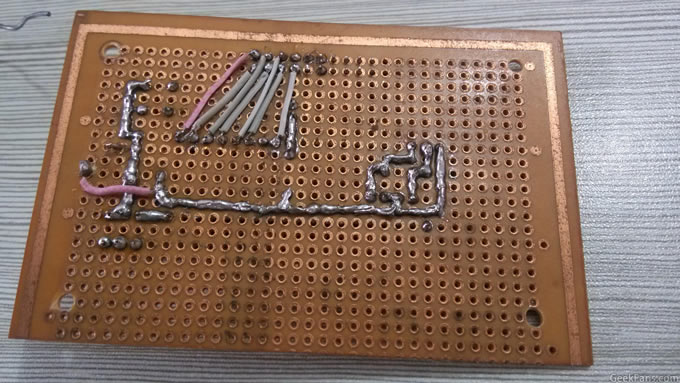

开始焊接排线



光盘盒流水灯



终于完工了,这个用了一上午的时间



光盘盒流水灯

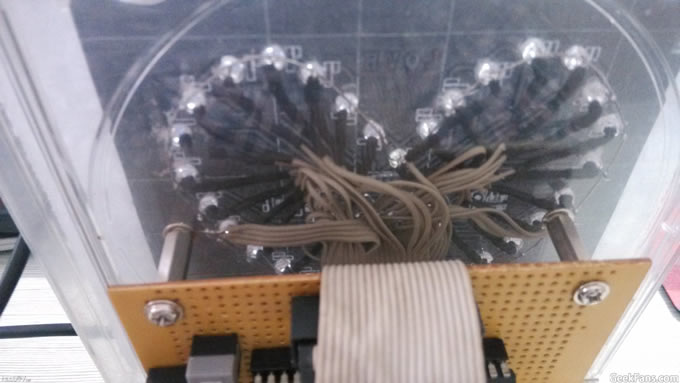

完工后的背面效果



光盘盒流水灯

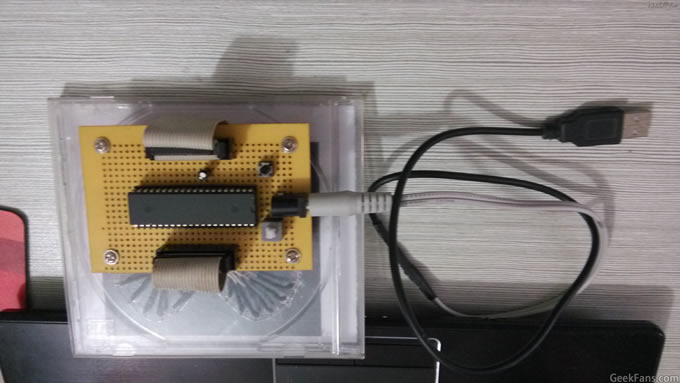

上方观看



光盘盒流水灯

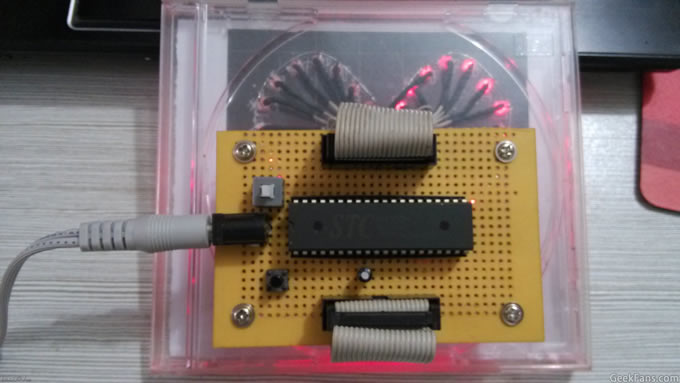

工作中





光盘盒流水灯



正面效果图,能自己站住哦。

(正在考虑在这个心形中间加入一张照片)



光盘盒流水灯



看一下工作的效果,感觉还凑合吧



视频刚刚发布在优酷上,等待审核之后更新地址。
