【参赛】废旧点阵液晶屏改制LED手电

时间:2017-08-10 15:46来源:www.crystalradio.cn 作者:yjgg 点击:
【参赛】废旧点阵液晶屏改制LED手电 ,矿石收音机论坛

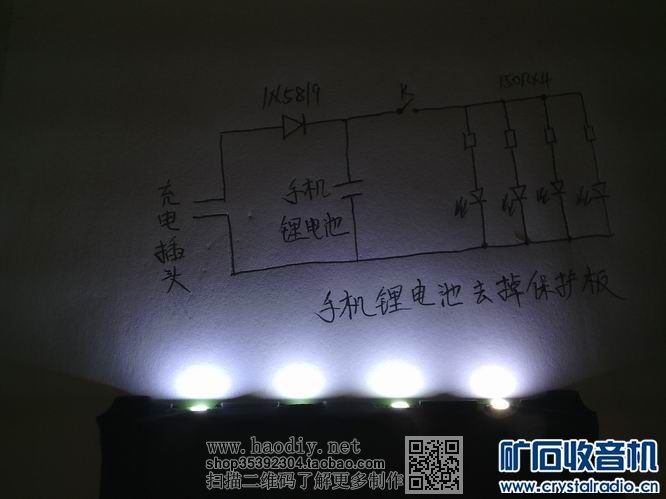

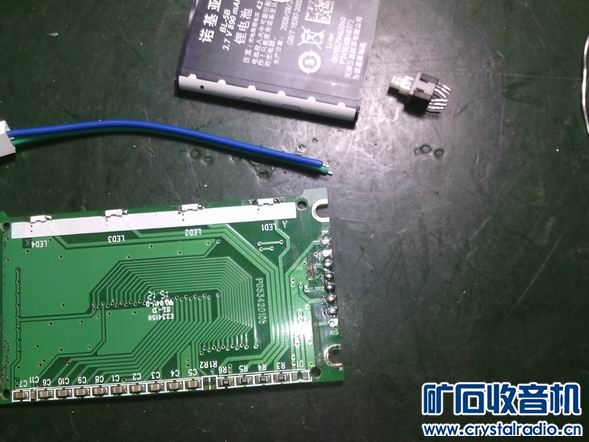

手头有一块坏了的点阵液晶屏,用又不能用,弃之可惜,随把它拆开,发现有4个背光LED灯,加电后亮度挺高的,上面限流电阻都有,就想把它改成一个小手电,说干就干,找全所用的材料,,电池是诺基亚手机的电池,拆掉保护板,连接线路图如下,线路连接好后,固定好各自的位置,然后用热热熔胶固定,待凉,外面套一层热缩管热缩,这样就做好了,整机电流测量是120ma左右,充电用可调稳压电源充电,手电里面已加了一个防止电池短路及充电接反的二极管(1n5819),所以充电电压要调到4.3v。

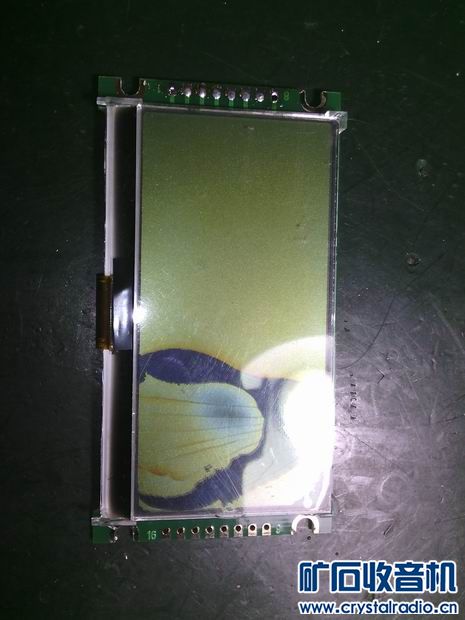

已报废的点阵液晶屏

【参赛】废旧点阵液晶屏改制LED手电





【参赛】废旧点阵液晶屏改制LED手电

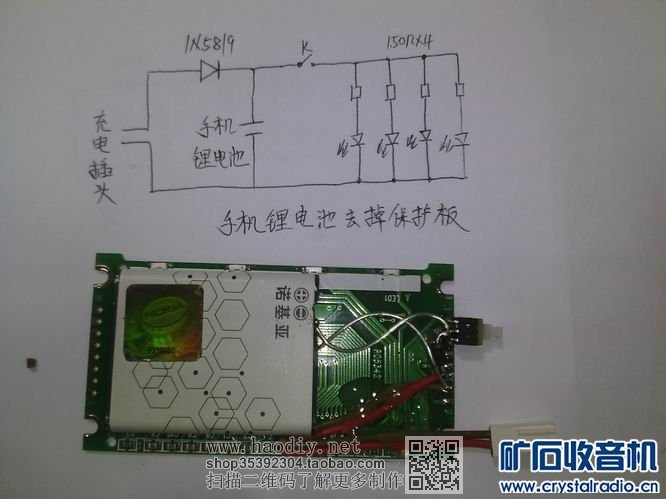

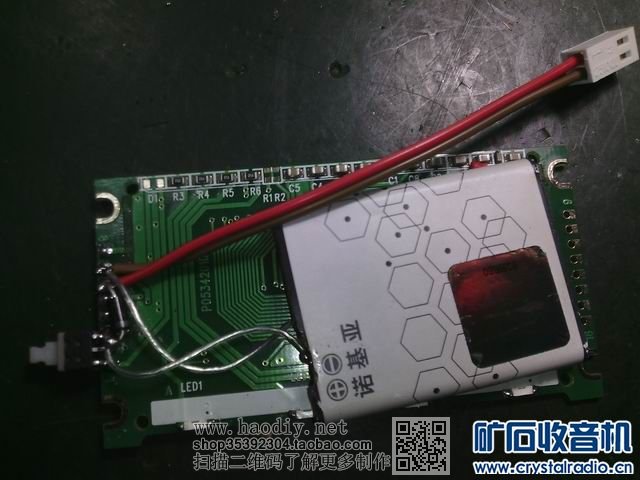

连接好的LED手电

【参赛】废旧点阵液晶屏改制LED手电





【参赛】废旧点阵液晶屏改制LED手电

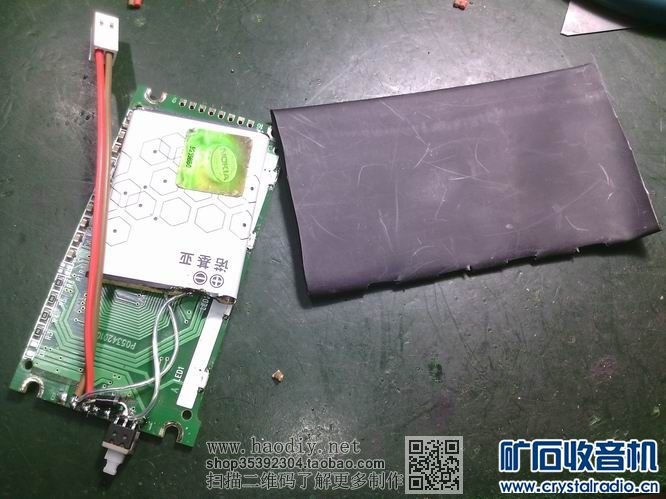

热熔胶固定

【参赛】废旧点阵液晶屏改制LED手电

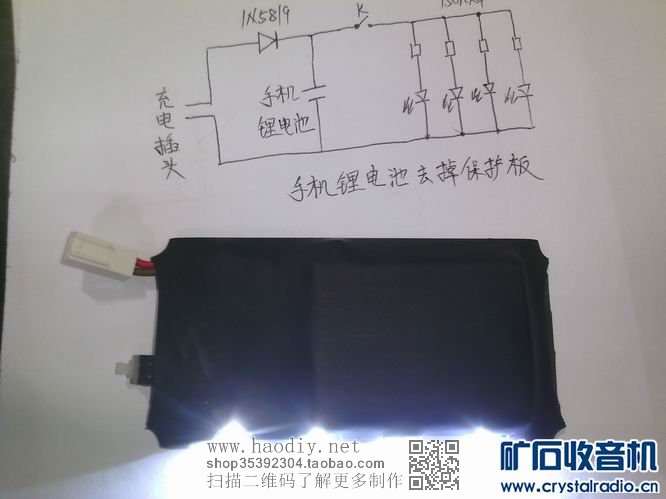

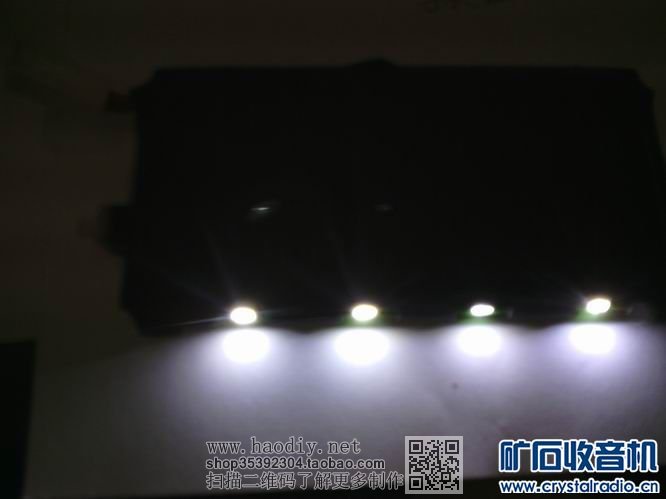

完成

【参赛】废旧点阵液晶屏改制LED手电





【参赛】废旧点阵液晶屏改制LED手电





【参赛】废旧点阵液晶屏改制LED手电
