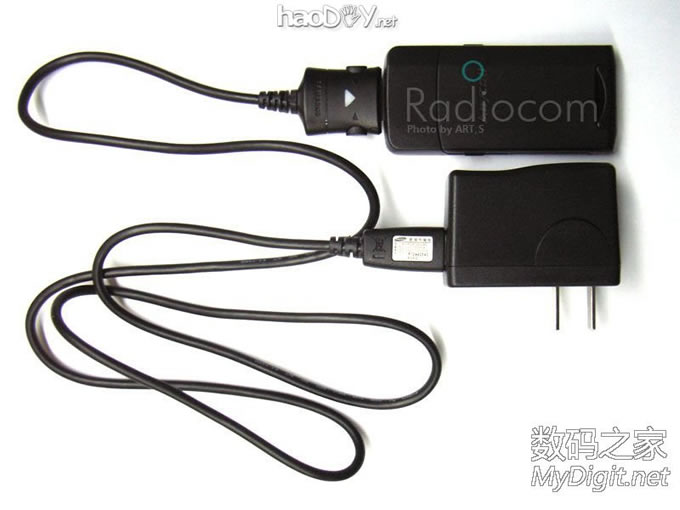

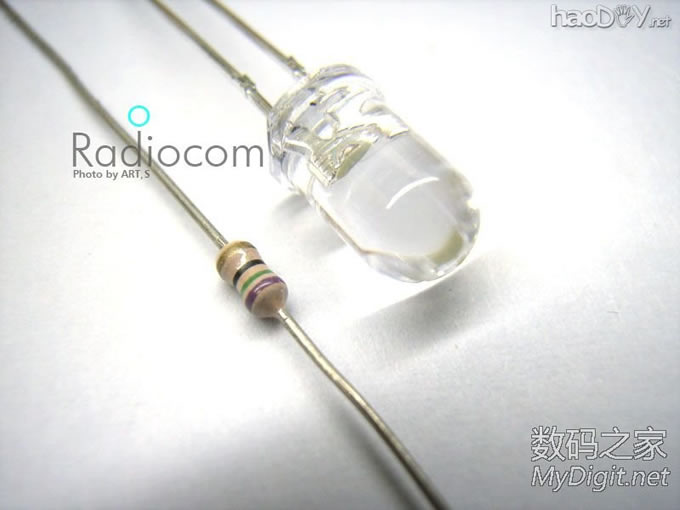

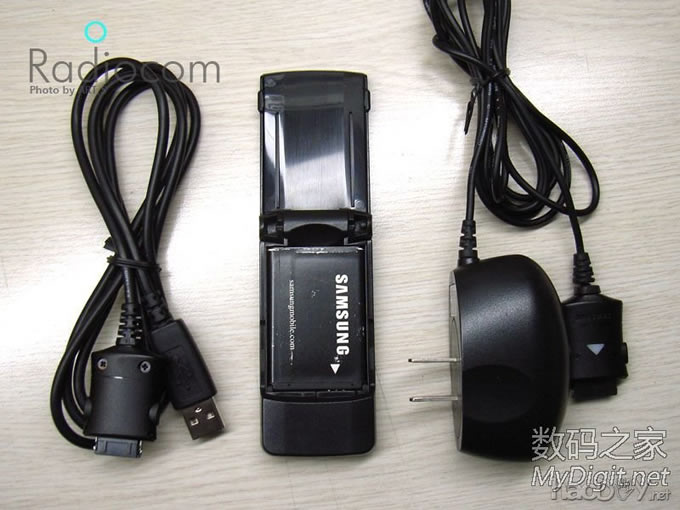

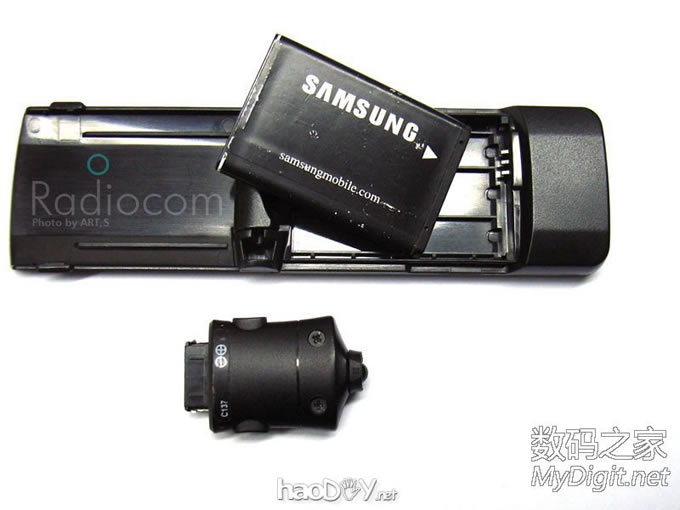

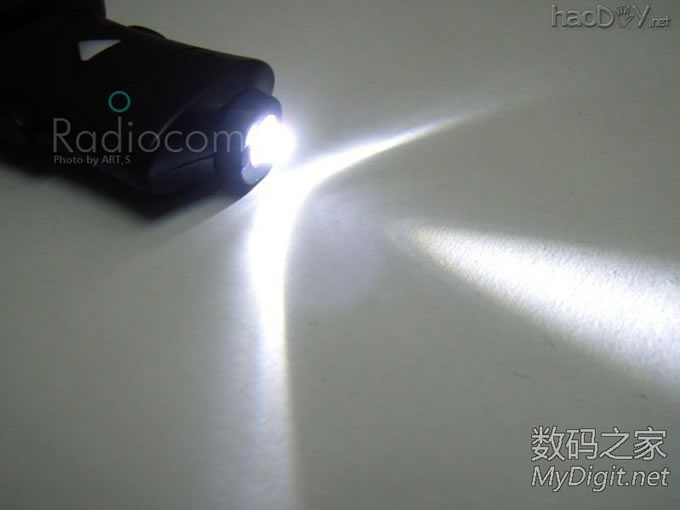

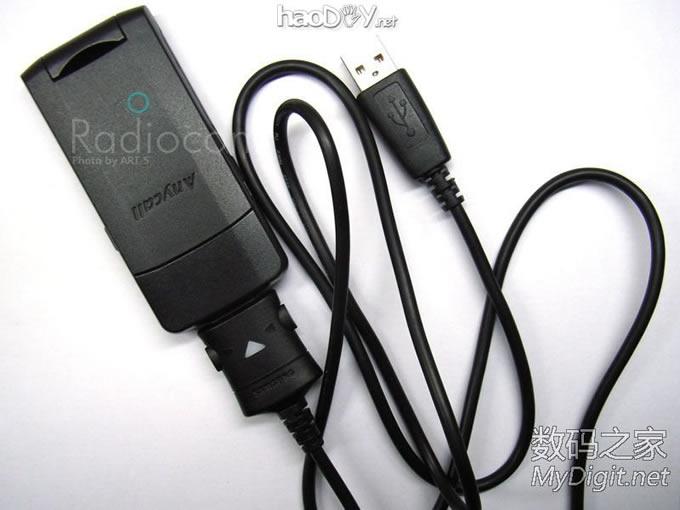

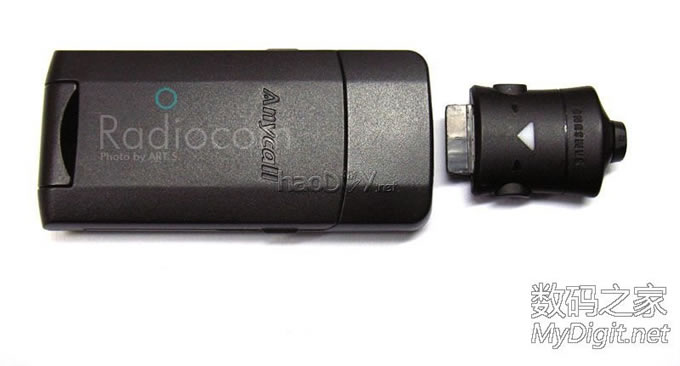

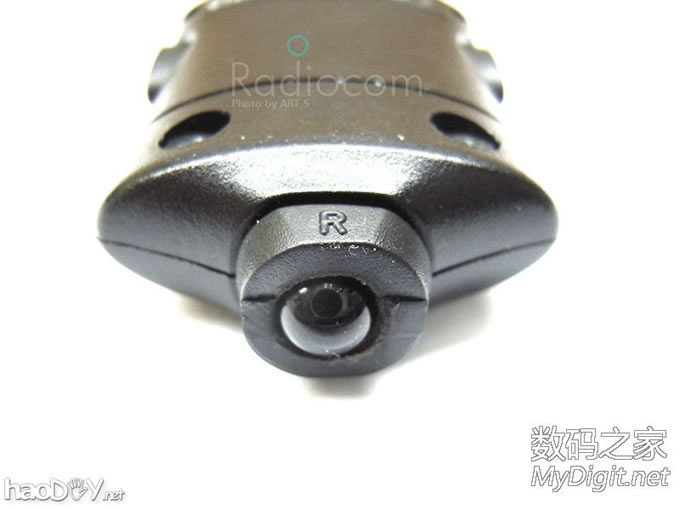

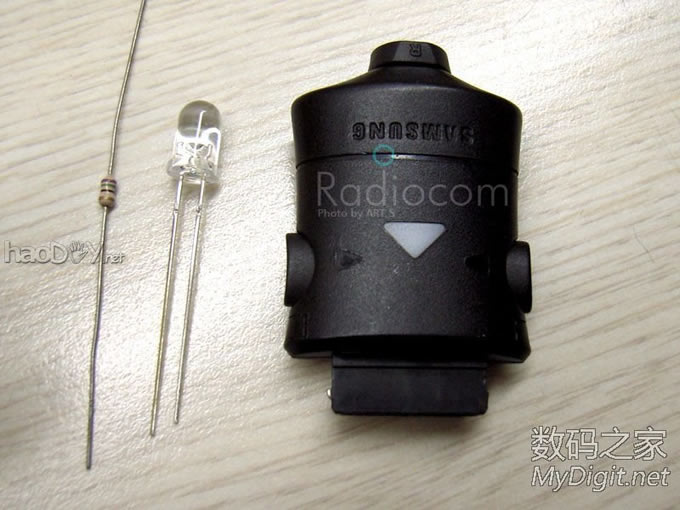

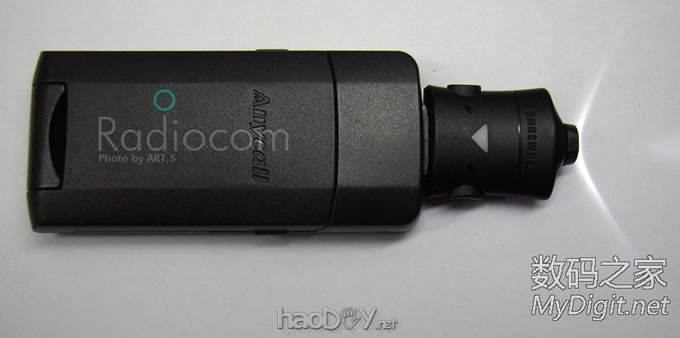

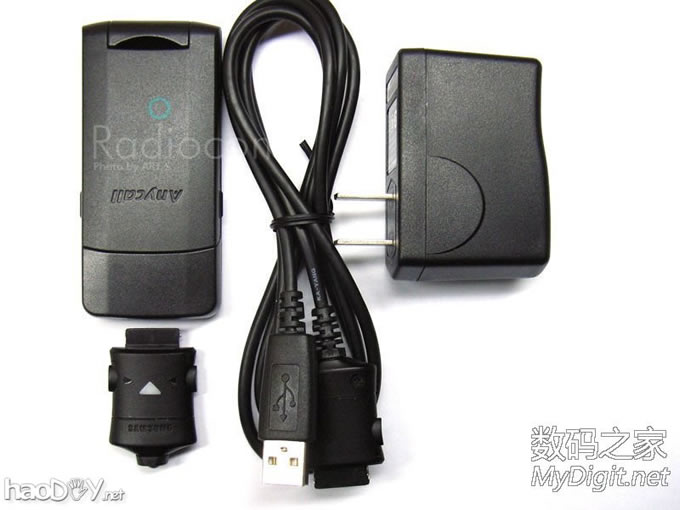

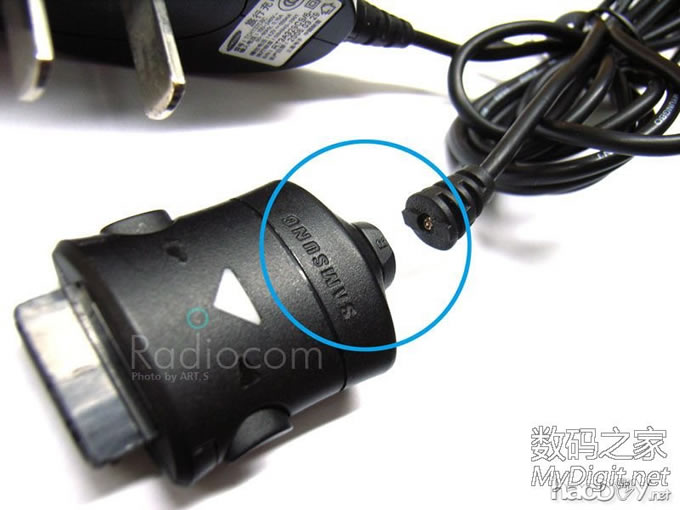

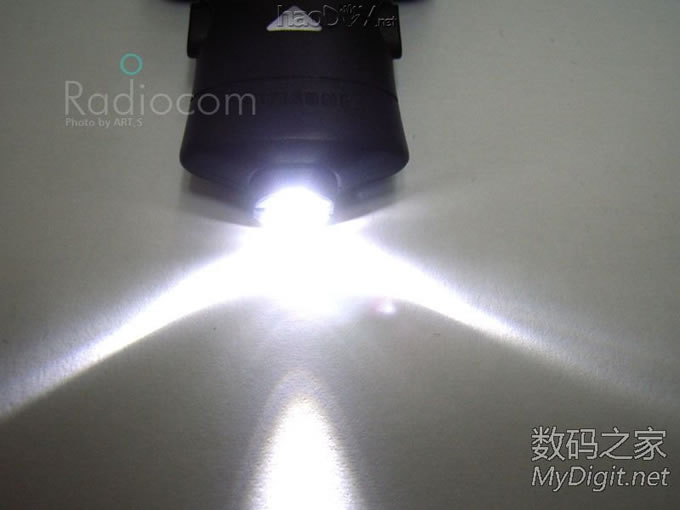

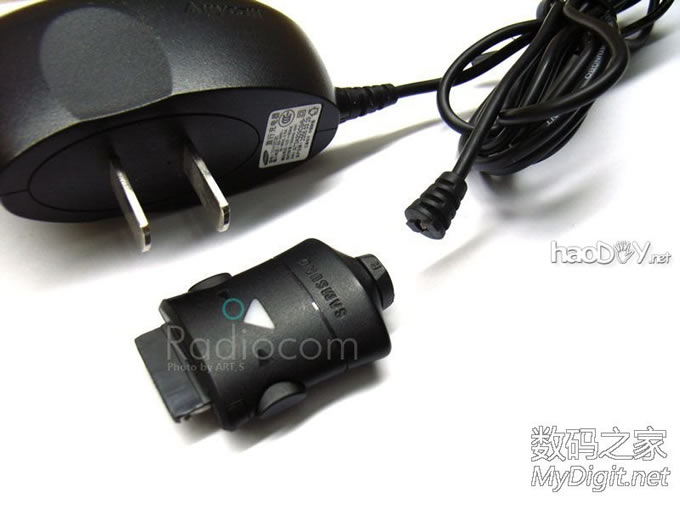

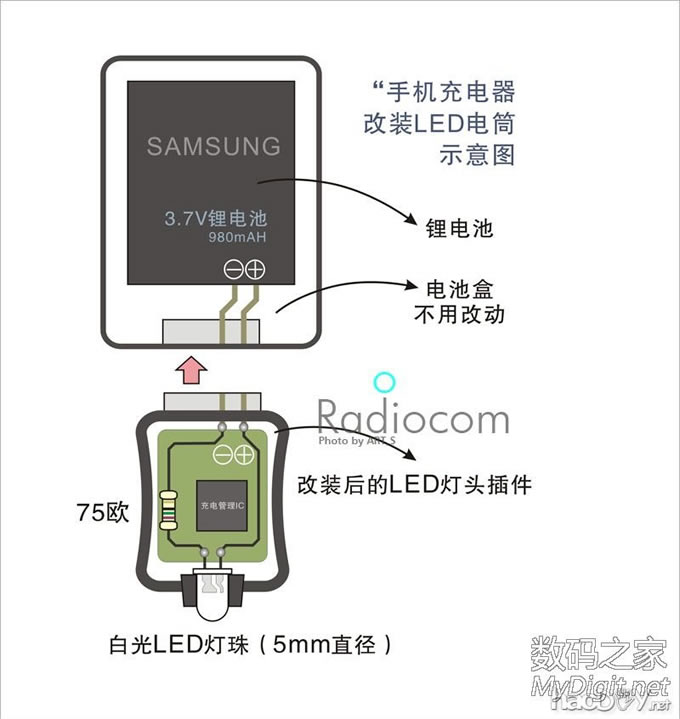

换手机和换衣服一样,越来越频了! 淘汰下一堆堆的充电器、锂电池,如同“鸡肋”食之无味、弃之可惜。 晚上没事看着“鸡肋们”琢磨着怎么变“鸡腿”...... ★ 鸡肋变鸡腿!★ 废旧手机电池充电组件——改装LED袖珍电筒 !!!!! !!! ! 挑出品相、性能还算OK的“鸡肋”一组,洗净待变。 剪断充电器的插头部分备用。 注意不要齐根剪断,插头上保留一截护线塑胶,并将切面用刀片修整平滑。 找来5mm白光LED、1/16W 75欧电阻各一只, 准备改装LED袖珍电筒插件。 改装原理很简单,打开插头外壳,把备好的LED和电阻按图连接,跳过充电IC不用, 焊接完毕扣盖,局部放大,看漂亮不~ 把锂电池装入电池盒; 准备插入LED灯插; 插入后亮了,哈哈! 还很亮! “鸡肋变鸡腿”大功告成!!! 和新手机的5V/1A充电器,混搭成LED袖珍电筒四件套。 这是充电时的组合, 还可以连电脑USB口充电,也可插入移动电源充电,灵活吧! 有了这套组合,夜晚出门很方便,放在旅行包里又不占地方。 最重要的还是,它省电经久耐用,980mAH锂电充满后,可连续点亮90个小时,因为LED工作电流设定在10mA。 一天只用一小时的话,那就是90天呐!我的天啊!!! 效果甭说了,十米内美女可辨,五米内照的娇羞妩媚,一米内可以像美国特工一样作案了。、 插图是用 CorelDRAW 手绘的,软件很实用哦。 (责任编辑:admin) |
