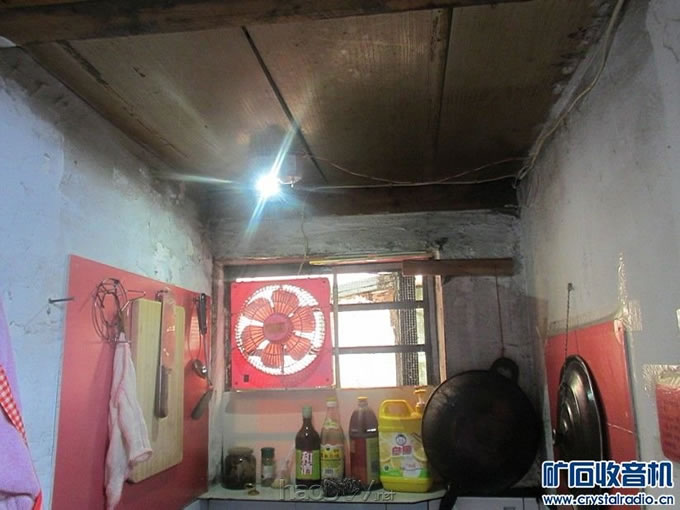

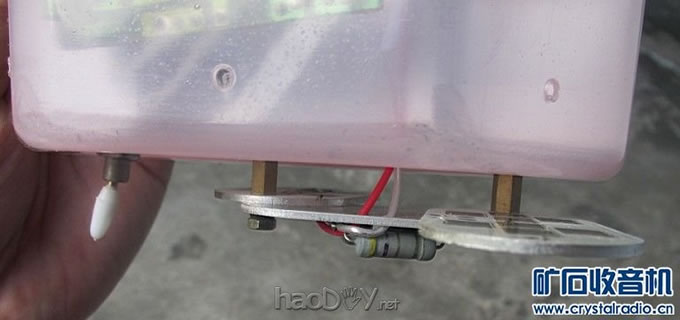

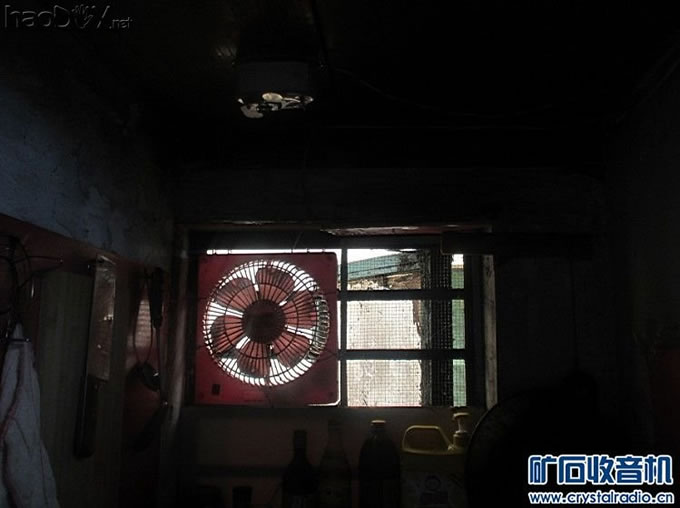

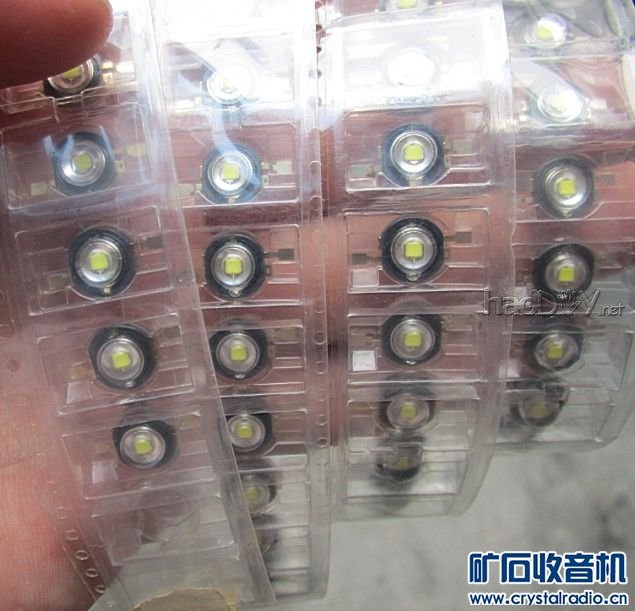

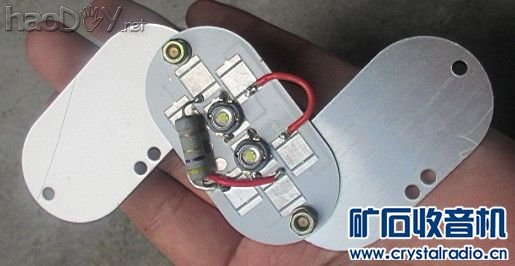

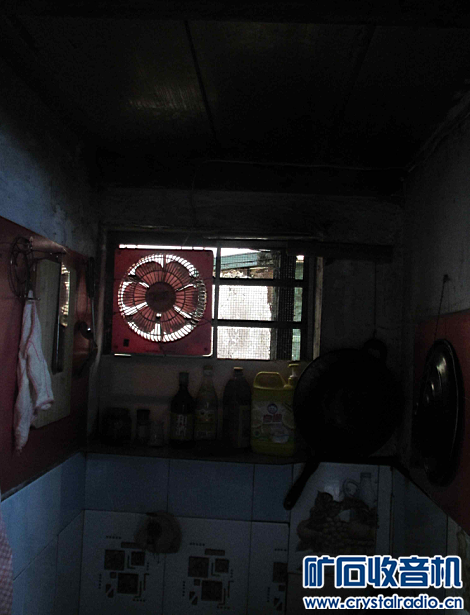

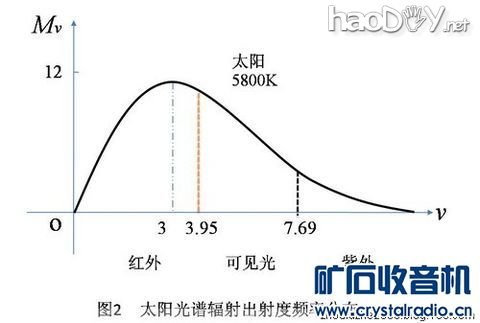

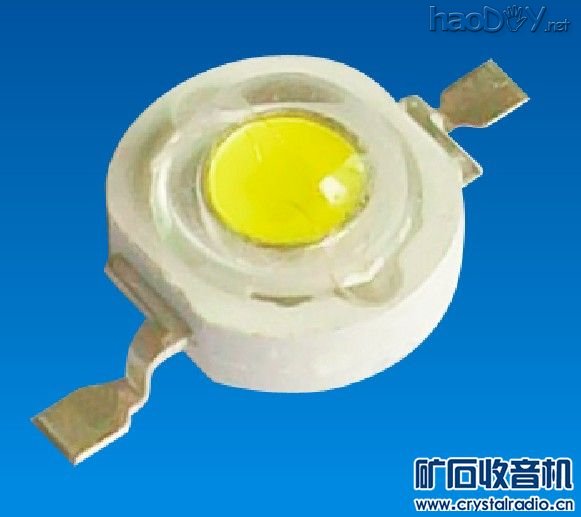

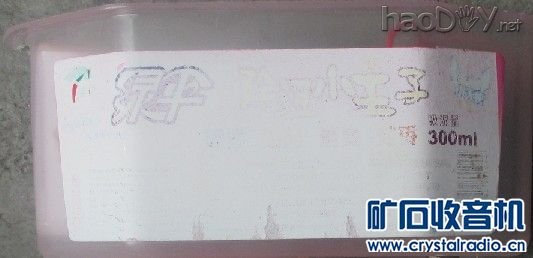

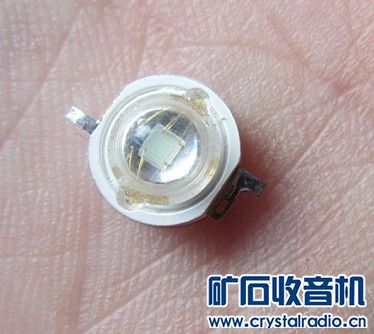

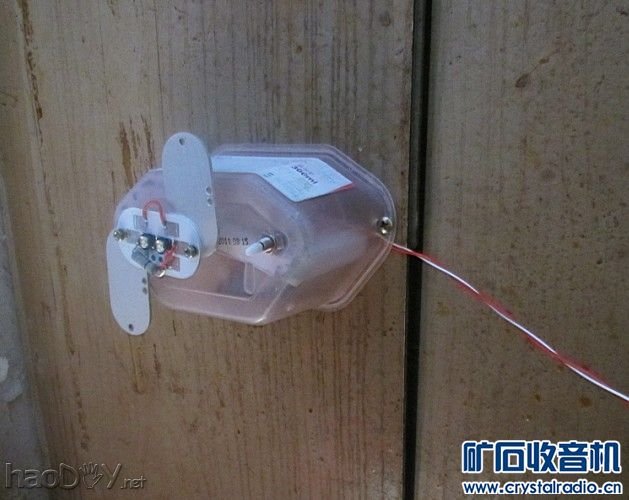

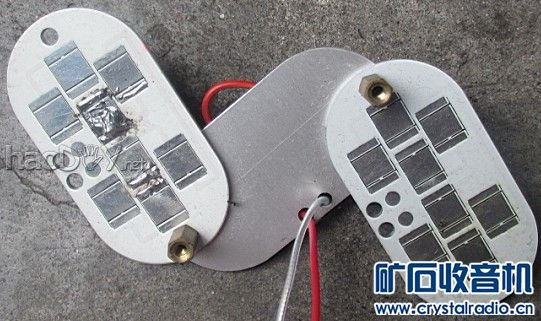

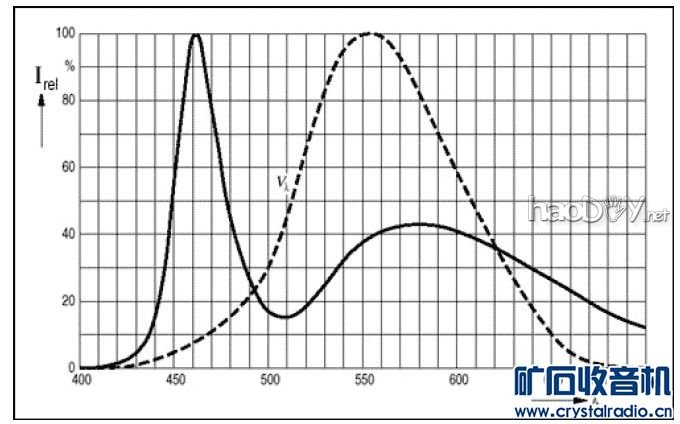

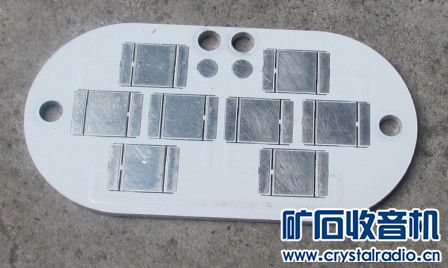

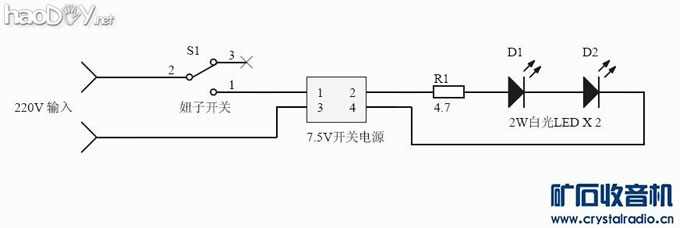

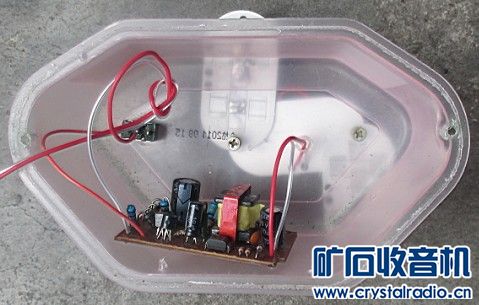

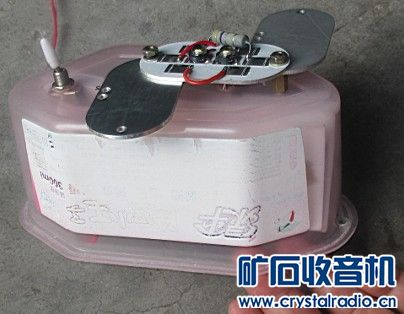

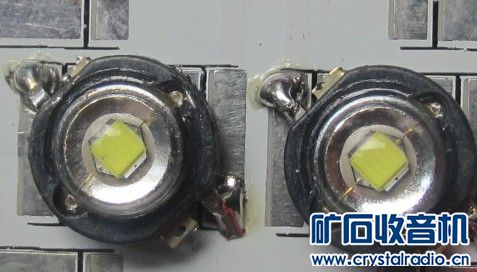

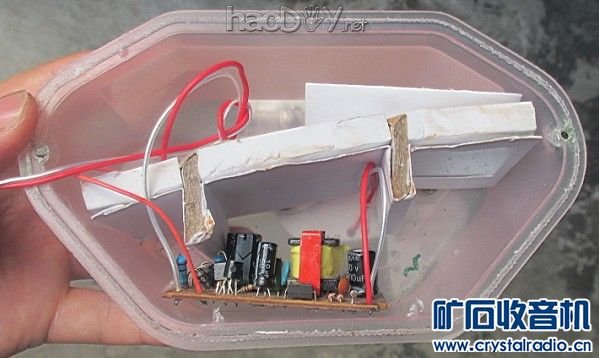

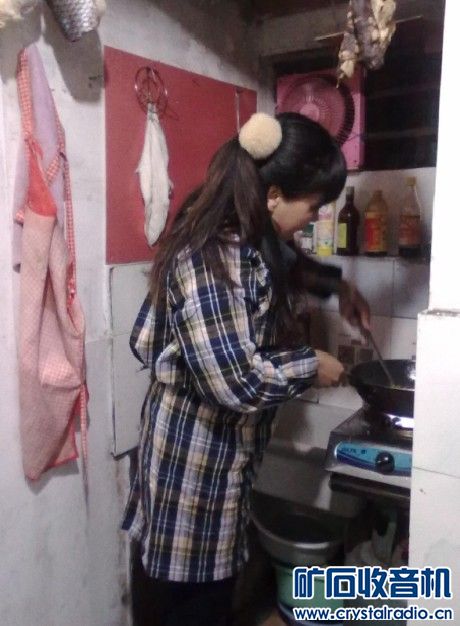

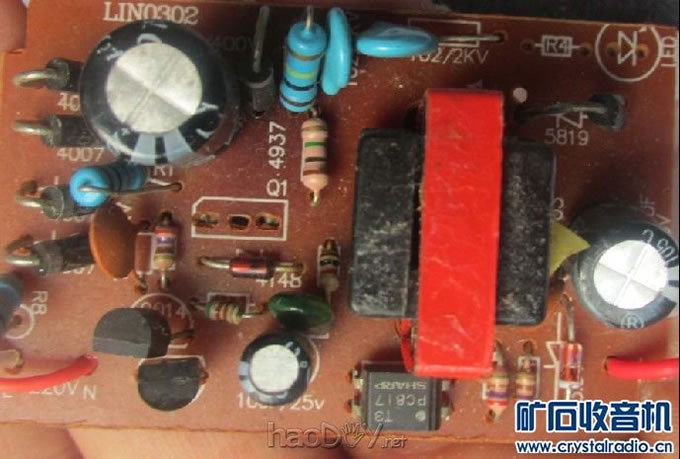

1、背景 本人没多大本事，混到现在还只能和老婆租住在一间15平米的房子里。房子只是一间卧室，外面原来是一个不到两米宽的楼道，房东将其改成一个小厨房和卫生间，厨房和卫生间宽度各占一半。厨房的宽度只能放一个水槽和煤气灶，有一个小窗户，可惜窗户正对一个围墙，白天厨房光线都很不好，晚上就更不用说了。楼道中央本来有个灯，可是由于角度关系，做饭的时候，光线正好被人体遮挡，水槽和煤气灶的位置光线就很不好了，看图 大白天光线就这个烂样：  这是老婆在晚上做饭时的样子：  因此本人下决心要在厨房和水槽上方装一个灯。考虑到湿气和油烟较大，用节能灯怕经常坏，另外厨房是经常活动的地方，希望灯能常亮，即使白天也补一下光，所以考虑到节能，准备自制一个白光LED照明灯。原则是尽量用手头上废弃的材料，不花一分钱，变废为宝，解决生活问题。 2、参数 灯采用两个2W白光LED串联，使用废弃的开关电源供电，电阻限流，实际工作电流300mA左右，灯的工作功率约2W。 3、工作原理 工作原理很简单，驱动方式为电阻限流方式，见下图：  说到白光LED，目前成熟的方案有两种：第一种是蓝光LED激发荧光粉发白光，发光原理与荧光灯类似；第二种是蓝色LED和黄色LED混合成白光。 前一种LED外观是这样的，能看到黄色的荧光粉：  后一种LED外观是这样的，能直接看到LED管芯：  前一种LED是目前最普及，性价比最高的，但是光效和寿命都不如后一种好。 白光LED的光谱是这样的（虚线是肉眼的相对光敏感性）：  太阳光谱是这样的：  可见太阳光谱是连续的，白光LED的光谱是不连续的，所以白光LED的显色性不好，对视力也不是很好，比较起来白炽灯的发光原理与太阳光最接近，显色性是最好的，而且是对视力也好。各位注意到，在大型超市的水果或者蔬菜摊位上，或者讲究一点的商场柜台，照明都是用白炽灯或者卤素灯，就是这个原因。所以家庭照明或者小孩的台灯，我个人还是建议用白炽灯为好。 4、制作过程 白光LED是运气好，从公司报废仓库淘到的，是上面说到的第二种LED：  铝基板也是报废库找到的，可惜封装和LED不配：  想办法，把LED两端引脚剪短，再旋转45度，勉强焊到铝基板上，当然LED和铝基板之间记得加硅脂：  两个LED串联，再串一个4.7欧姆的电阻。考虑到一个铝基板散热面积太小，再加两块：  电源是不知道哪里来的适配器拆的，实测7.5V输出：  外壳怎么办？目光落到老婆正要扔的衣柜里失效的干燥剂盒子，好，就用它了，密封好，又绝缘，又防油烟：  怎么固定灯呢？这样：   装好妞子开关和开关电源：  发现妞子开关盒开关电源之间有短路可能，加一块硬纸片隔开：   下一步就是往厨房顶棚上安装了。原准备在盒子边缘用钉子钉到顶棚上的，遇到问题了，盒子边缘太窄，很不好钉；特别是厨房顶棚不知是什么木板，表面很光滑很硬，钉不动；而且木板没固定，一钉木板就翘起来，从下往上钉的感觉太难受了。纠缠好久，换一个方案：先用一个手钻把木板打两个孔，再用自攻螺钉固定上去，哈哈，很快搞定：   点亮后的效果，长时间点亮用手摸铝基板微微热：  老婆很高兴，给我做好吃的： (责任编辑：admin) |
