今天终于找到了个合适的电路来试验一下刚收到的感光电路板，吃完饭就开始动手啦！
电路是在网上找到的测量用话放的电路，正好还提供了电路板的图，就不用我自己动手PROTEL啦，我的PROTEL很菜啊：（
先上一下主角感光板

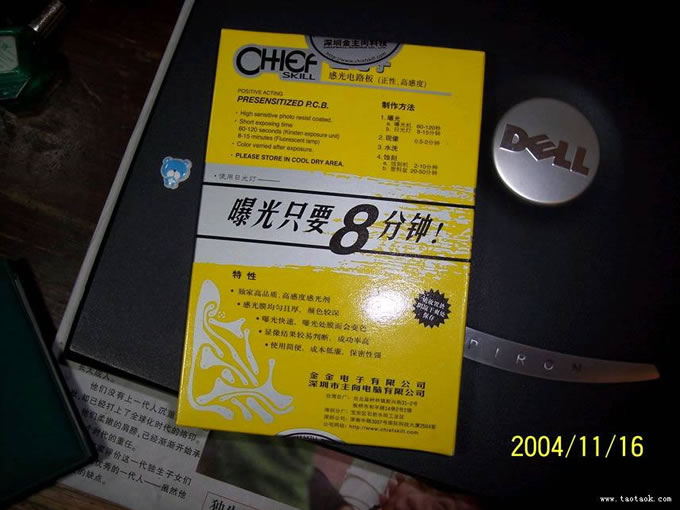

这是包装的正面

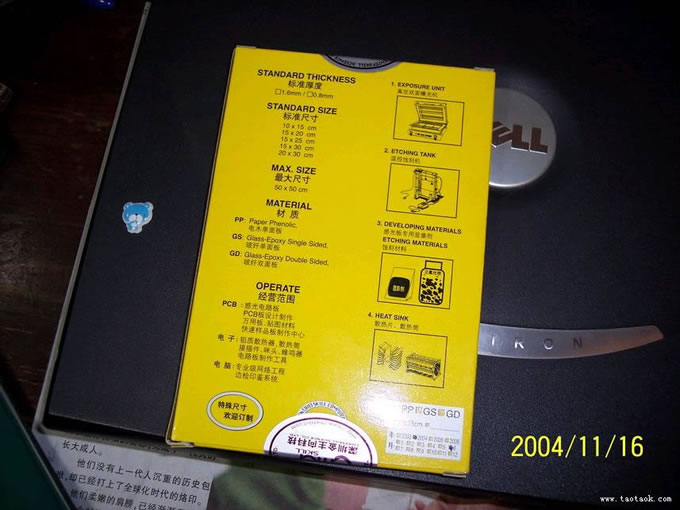

包装的反面

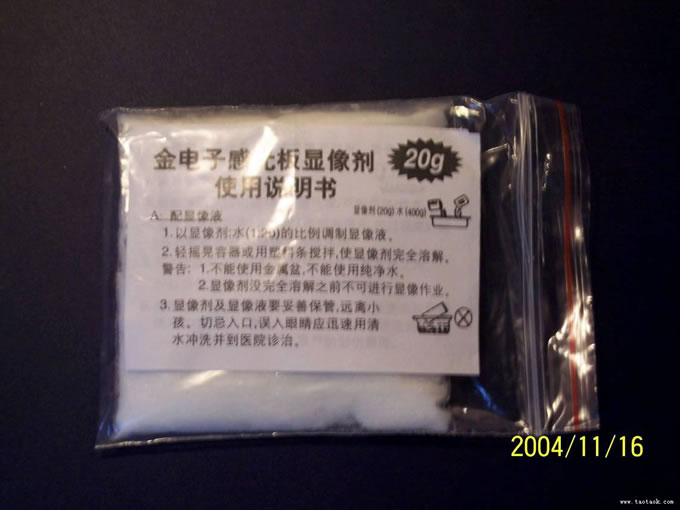

显影液


我的打印机是喷墨的EPSON的 C65，便宜货，打印效果还行，（如果有激光的就好啦，米不够：（）。先把图按比例，缩放成真实的尺寸打印到半透明的硫酸纸上

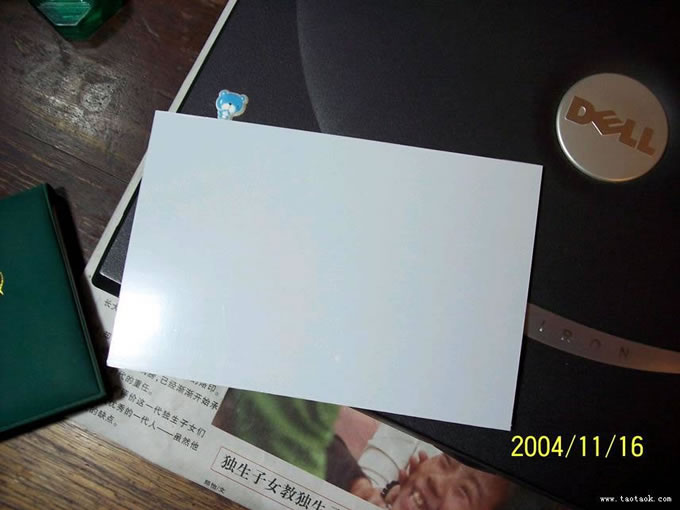

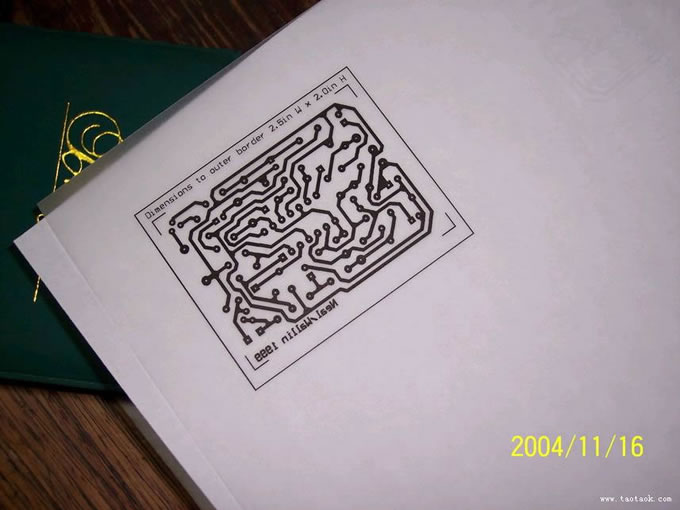

效果还是不错的呀，真漂亮，嘿嘿：）由于喷墨打印机用硫酸纸会有轻微渗墨，不过打印0.3毫米的线条完全没问题，网上有人说用薄的照片纸打，效果非常不错，由于手头上没有，没法试。



这是从包装立拆出的感光板的正面，上面覆盖了一层保护膜。

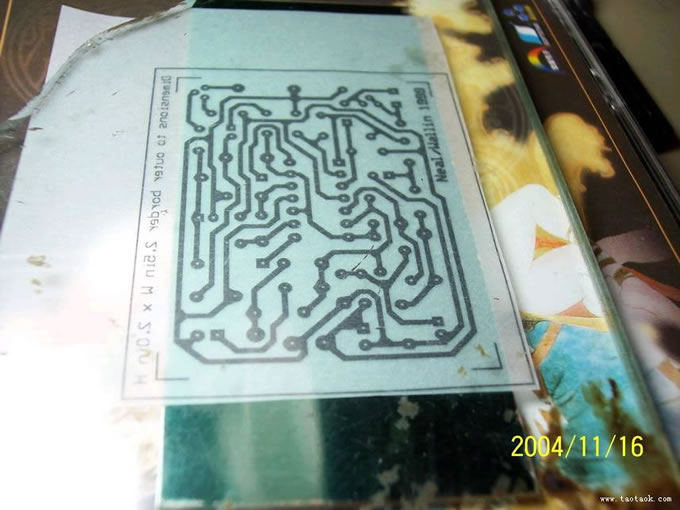

把打印好的硫酸纸贴到揭去保护膜的感光板上进行曝光


硫酸纸有墨的那面要紧贴着感光板，上面压一块玻璃板，我曝光用的是菲利普节能灯台灯，才8W，灯管离板子大约5CM左右，按照说明书大约要13-15分钟，由于我开了一会儿小差，想起来的时候总共用了18分，是有点曝光过了头。根据我的情况，感觉应该最佳时间是14分钟左右。（由于是第一次使用感光板没有经验，不过从做完的结果看还不错。）

曝光的掌握是最关键的，只有自己试过，掌握了适合自己情况的最佳时间，能否作出高质量的板子就看这个了


曝光完成后就可以进行显影了，一包显影剂兑400ML水（上面说不能用纯净水，所以偶用的凉白开，呵呵）
显影的过程很简单安全，只要把曝光完的板子放进去等个5分钟就可以了，曝光的部分会变成绿色溶解掉，剩下的是没被曝光的部分。


显影的过程不用担心时间，不过不能开很亮的灯，我是把灯关了，用手电照的（感光板好像是对紫外线敏感的），慢慢看着板子升起一缕缕的绿烟，然后板子线路就出现了，呵呵

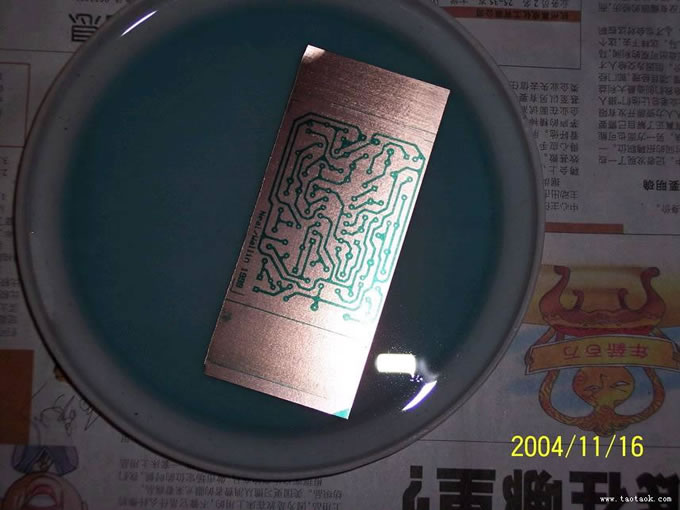

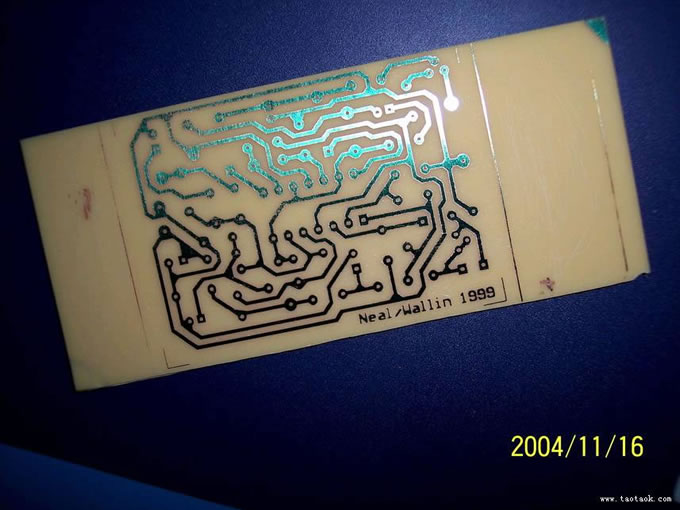

这是显影完拿出来的板子，漂亮吧，呵呵

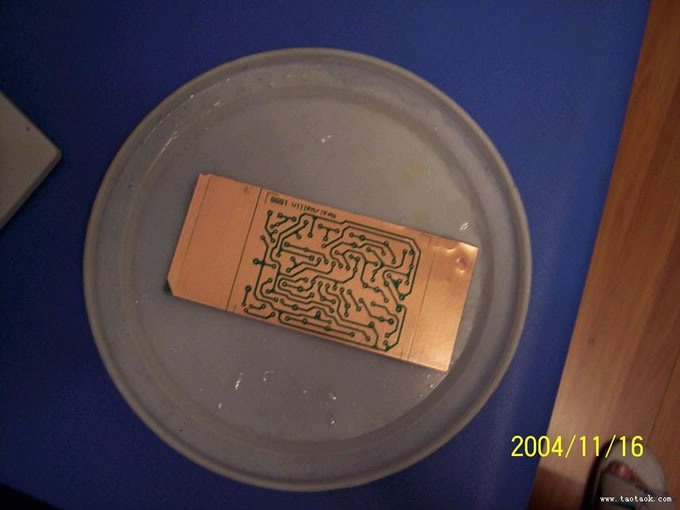

然后就把显影完毕的板子放到FECL3中腐蚀，今天不知道怎么搞的，板子居然腐蚀了一个小时才搞定，没有加热，FECL3溶液是上次用剩的，可能是这个关系吧，还有就是天凉啦。
显影完的板子线条对FECL3的抵抗能力很不错，没有象以前用热转印还有油性记号笔那样放时间太长，线条会烂的情况。非常不错，可以放心大胆的腐蚀

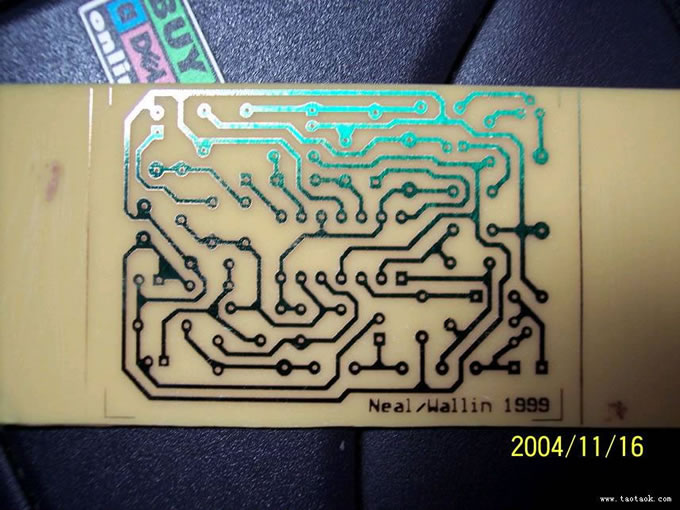

这是作出来的板子


做出来的效果非常不错，我量了一下边上定位用的那个直角线条的宽度，0.3MM，非常完美。对着光看板子也没有象热转印还有记号笔的那种漏光的小洞洞，线条非常清晰。铜箔上覆盖的颜色是绿色的，整块板子很好看哦，不打算洗掉它了，呵呵。
今天是第一次试验，结果还是非常成功的，感觉很简单轻松的步骤就可以做出质量非常高的电路板来，不过最关键的就是曝光时间的掌握了，还有就是取决于打印机出来图样的精度。
现在手里拿着看那块板子，好像在欣赏一件艺术品啊，爽！呵呵！



这张比较清楚，刚才又用放大镜仔细观察了一下，发现左上部分的绿色线路上几条有极细微铜箔露出的横纹，开始还以为是曝光过度的关系，可是其他部分都很好，猛然又仔细检查了一下打印出来的硫酸纸，发现硫酸纸上这些部位就是有极细的横纹，颜色比别的地方浅一些，想起来打印机的说明书上说如果是有这种情况发生，是需要清洗打印头，并且进行校准。原来是这个关系，看来这个感光板还真是精确啊！
现在的打印机真是的，才买了2个月，前后才打了没几页纸就这样！
