运放转换板(單OP轉雙OP)裝機報告

时间:2012-09-14 19:10来源:blog.neochen.com 作者:neo 点击:

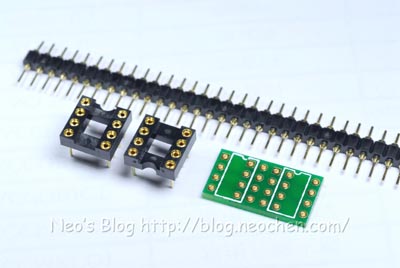

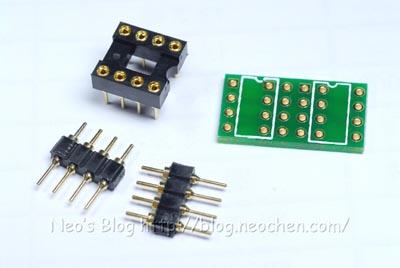

實用的小道具,相信大家都會使用,但為了讓新來的同學可以上手.. 小弟還是寫篇簡單的裝機報告,教大家怎麼做 這個單OP轉雙OP的轉板,跟前面的SMD轉DIP不太一樣,為了方便使用 並不是直接焊上OP,而是焊上OP座,這樣子改天想換哪一種OP都很方便 但一樣需多準備一個OP
實用的小道具,相信大家都會使用,但為了讓新來的同學可以上手..
小弟還是寫篇簡單的裝機報告,教大家怎麼做

這個單OP轉雙OP的轉板,跟前面的SMD轉DIP不太一樣,為了方便使用
並不是直接焊上OP,而是焊上OP座,這樣子改天想換哪一種OP都很方便

运放转换板(單OP轉雙OP)裝機報告

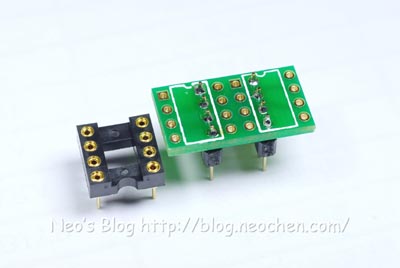

但一樣需多準備一個OP做,要拿來固定用的

运放转换板(單OP轉雙OP)裝機報告

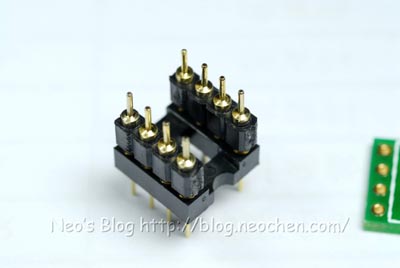

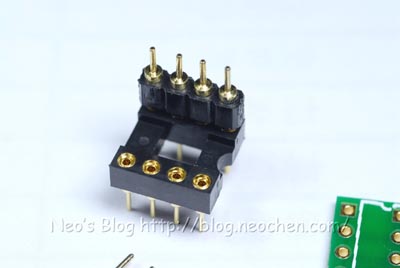

先插上排針

运放转换板(單OP轉雙OP)裝機報告

兩邊都插上

运放转换板(單OP轉雙OP)裝機報告

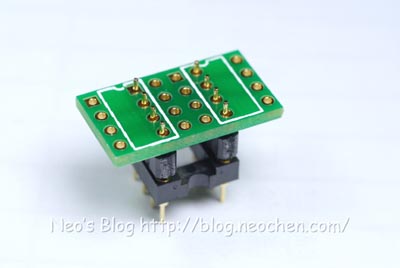

套上轉板

运放转换板(單OP轉雙OP)裝機報告

這片電路板的鍍金層鍍的有點厚,散熱很快,不是很好焊,請記得將溫控烙鐵
的問度調高一點,焊的過程會比較順利!

运放转换板(單OP轉雙OP)裝機報告

八支腳都焊好了

运放转换板(單OP轉雙OP)裝機報告

下面

运放转换板(單OP轉雙OP)裝機報告

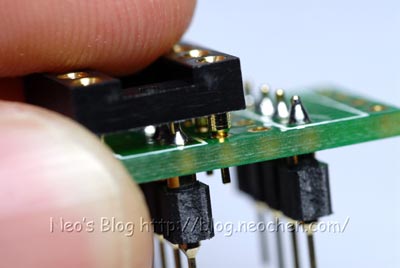

準備焊上方的OP座

运放转换板(單OP轉雙OP)裝機報告

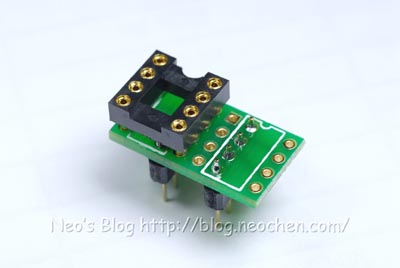

尺寸量得剛剛好,OP插上後,剩下的空間剛剛好頂住

运放转换板(單OP轉雙OP)裝機報告

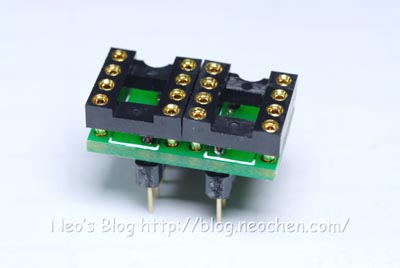

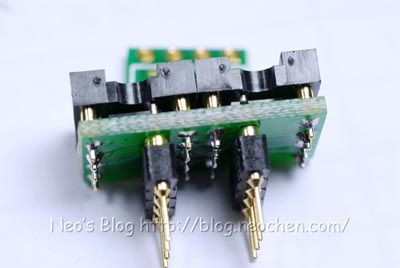

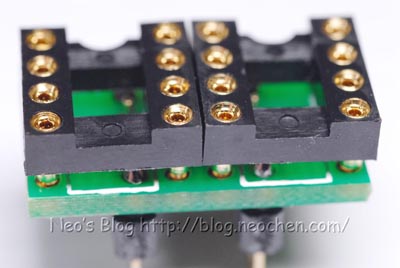

兩個OP座都插上,座的距離也是剛剛好

运放转换板(單OP轉雙OP)裝機報告

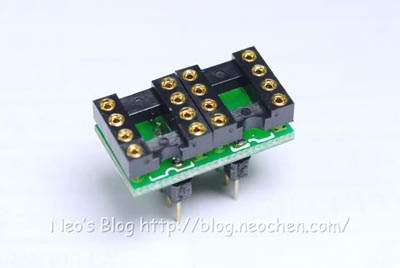

再來一張

运放转换板(單OP轉雙OP)裝機報告

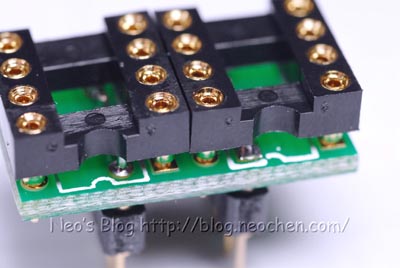

另外一邊

运放转换板(單OP轉雙OP)裝機報告

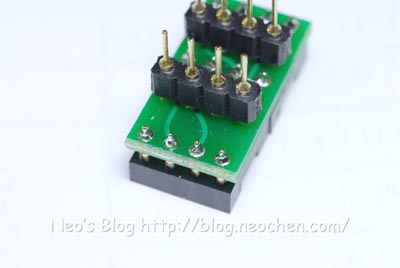

焊上囉,這個就簡單了,翻過來一一焊上即可

运放转换板(單OP轉雙OP)裝機報告

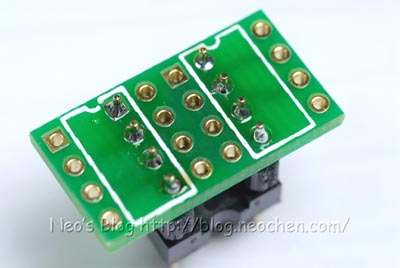

中間的兩排比較難焊,要膽大心細...

运放转换板(單OP轉雙OP)裝機報告

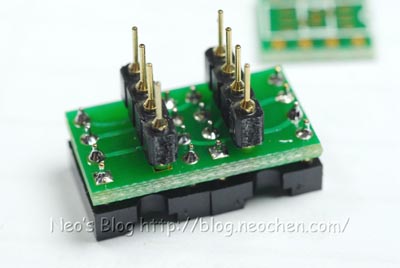

搞定囉

运放转换板(單OP轉雙OP)裝機報告

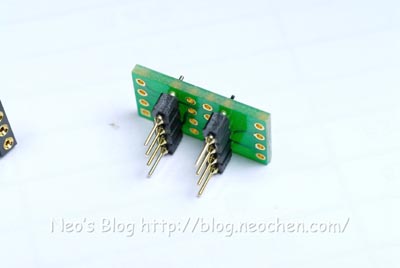

側面

运放转换板(單OP轉雙OP)裝機報告

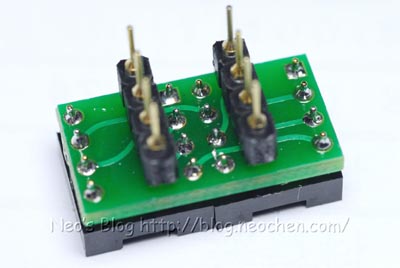

背面

运放转换板(單OP轉雙OP)裝機報告
