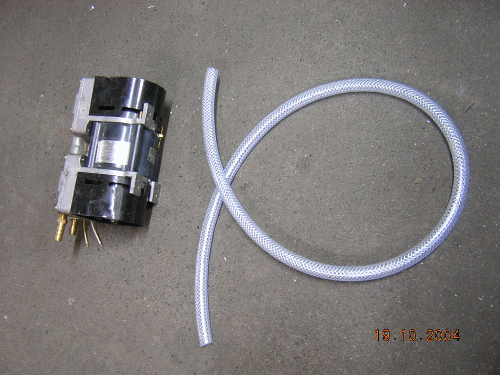

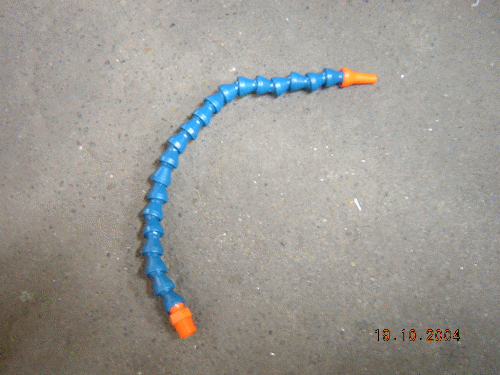

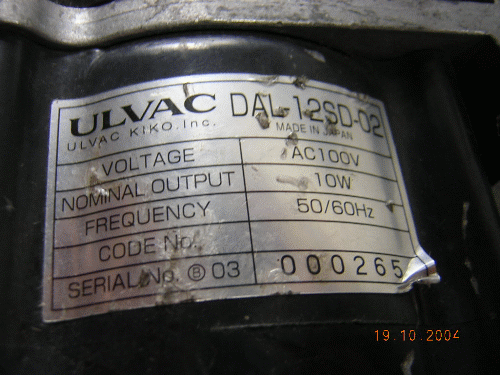

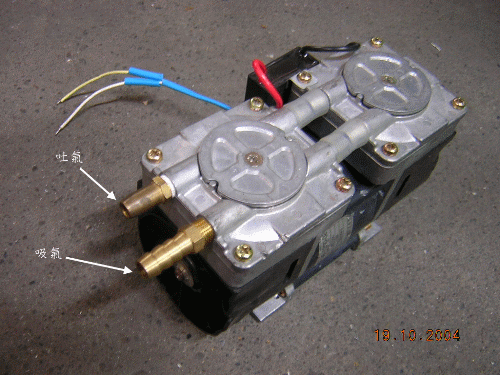

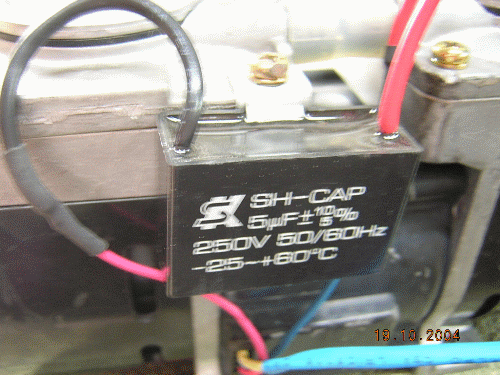

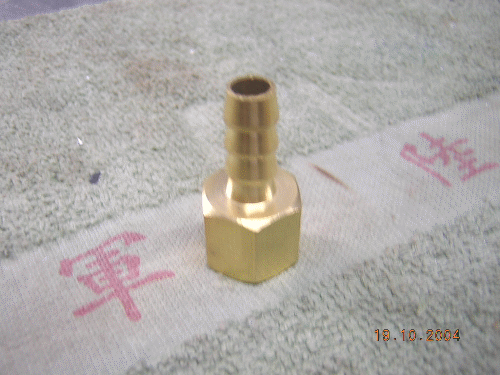

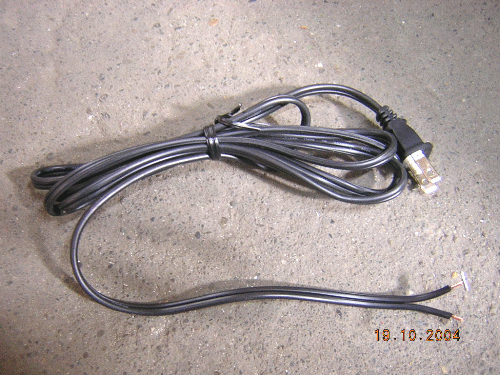

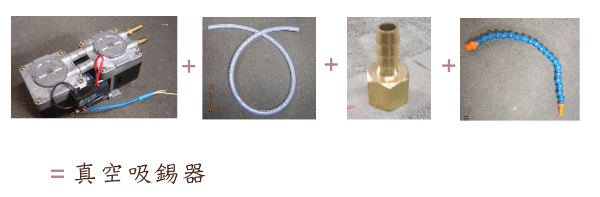

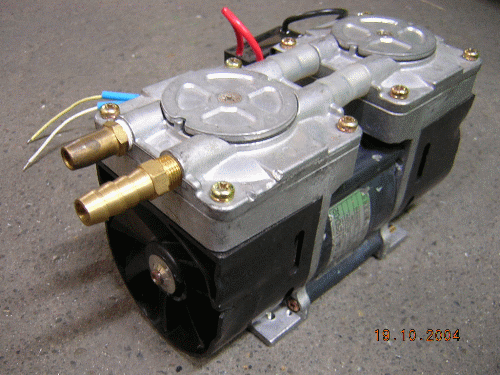

前言: 常常做套件的朋友,因為解焊都會傷透腦筋,一般使用的是塑膠做的手動吸錫器,一壓一 吸之間,如果焊點少還可以勉強應付,但如有幸解焊到一整片PCB的時候,莫不邊做邊流 眼淚,手酸者有之,最慘的是焊錫吸不乾淨,多次解焊之間,造成PCB銅箔脫落,得不嘗失, 然而坊間真空管吸錫器價格昂貴,實在不是DIY如我輩者消費的起. 救星出現!! 一次北上偶然機會中,與一位小郭前輩聊天(小郭前輩年紀並不小,別被名字唬住了 ~^_^~),談到吸錫的問題,前輩很熱心的"展示"自己做的真空吸錫器,是用冰箱的壓縮 機所做的,吸力特強,當場還表演了一段精彩的示範,著實讓小弟開了眼界,小弟回到彰化 後,也就有樣學樣的照做一番,但以小弟的機車性格,末不精益求精,首先要有幾的特點: 1.體積要小 2.聲音不能大(不然大家都知道你在做甚麼了@_@~) 3.吸力要強 4.故障率低 5.便宜(預算1000以內) 尋寶去也 首先要找的是壓縮機,車用也可,冰箱冷氣的也行,確定目標後徑行前往台中"建國市場", 帶著新台幣,尋寶去也 裝扮要注意: 找尋二手貨必須衣著樸素,汗衫短褲是免不了,最好是有點油漬,看起來就像"黑手"的學 徒一樣,小弟綁著個馬尾,怎麼看都不像,只好順其自然 術語要會通: 有許多辭彙是由日本傳過來的,例如"孔不淚灑"中文叫做空氣幫蒲,如果都不懂,只要東 看西看,類似的直接問一下老闆"這要做抽風的有夠力摸?"或是"這吃多少電?百一或是 12?" 殺價有撇步: 多看多問沒有錯,小弟都問"這多少要賣?",然後是"你甘不要算卡俗勒?",然後"別家才 賣多少而已,你算便宜一點給我,我工廠還有好幾台要用,如果用的合,一次給你買多一 點" 熟悉了上述幾點,就可以帶著"寶劍(殺價用)去做一回"澳客" 採購的東西清單如下:(這是重點) 1.壓縮機一台(澳客價650,原本要賣800的),還附二個銅頭  2.接頭一個(銅製接頭,每個10元)  3.管子一條(一米長,共12元)  4.可彎角度的塑膠管一支(35元)  採購回來後,將這些東西如下圖組合起來:  上圖:有二端,一個是吸氣,一個是吐氣,要吸錫將管子接在吸氣端,要清桌面或吹PCB將 管子接在吐氣端  圖說:起動電容,可供給馬達起動瞬間所需電流,建議加裝  圖說:日本製,是吃100V的電,10W的功率  圖說:電線一條,不用說就知道要給馬達用的,小弟是拿管鐘的隔離變壓器來用,套句話說:"即便是原廠也無法如此發燒!!"  上圖:最後將這些東西都裝在一起,就是一台真空吸錫器 補充:在管子的中間,最好是加上摩托車用的"汽油濾清器",機車零件行有售,一個才數十 元,還可換濾心,功用是裝吸起來的焊錫,以及過濾,避免馬達吸入焊錫而造成故障!! 總價:如此花費共750元,是不是便宜又大碗? 再補充:如果家中有吸塵器的,也可以這麼做喔,發揮自己的想像力,Just for fun!! (责任编辑：admin) |
