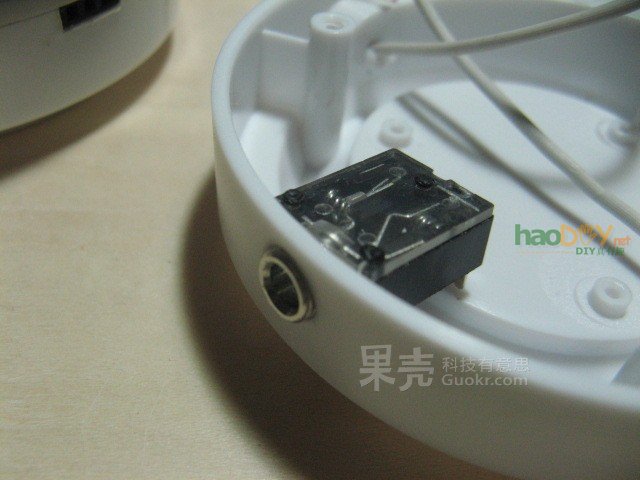

![]() 3.5mm音频插座完美放入!
附一张上初二的时候贴在桌子上的各种常用接线定义图……

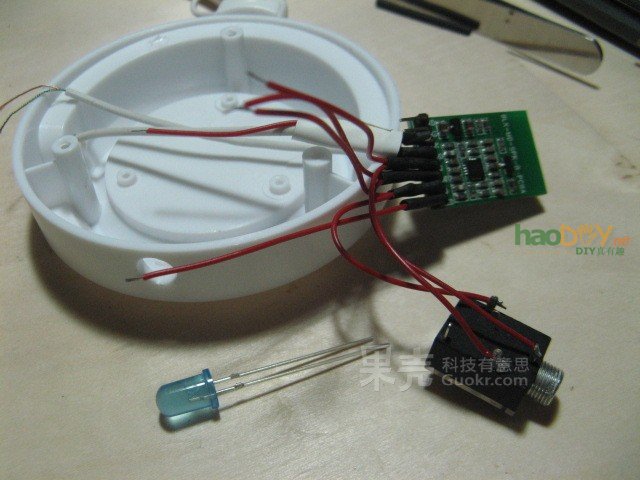

接好音频输入/输出接口,准备接指示灯。

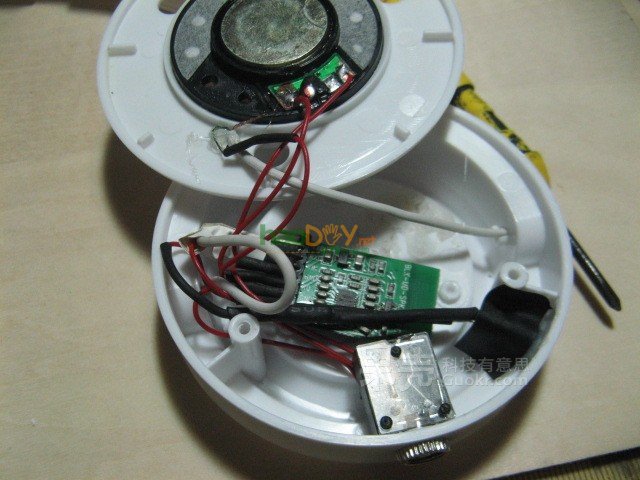

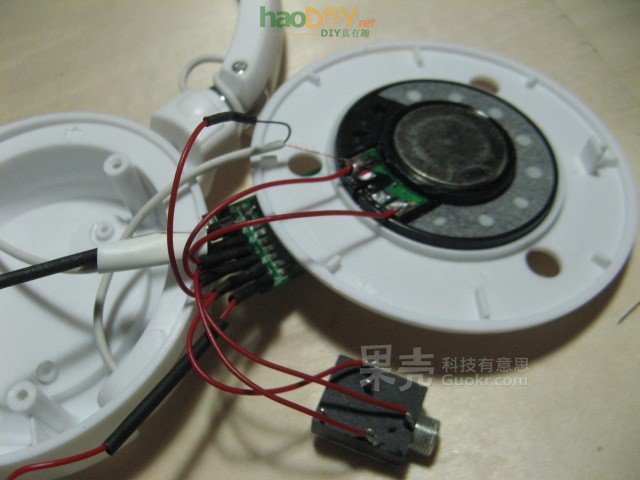

将右声道部分焊接到扬声器单元上。

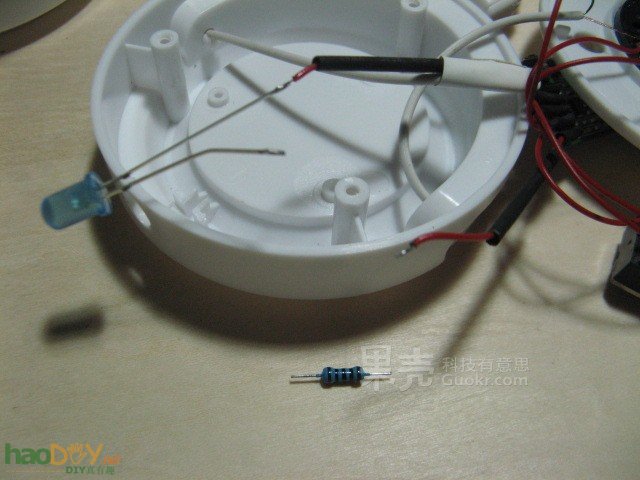

LED状态指示灯需要串联1K左右的电阻以免亮度过高。

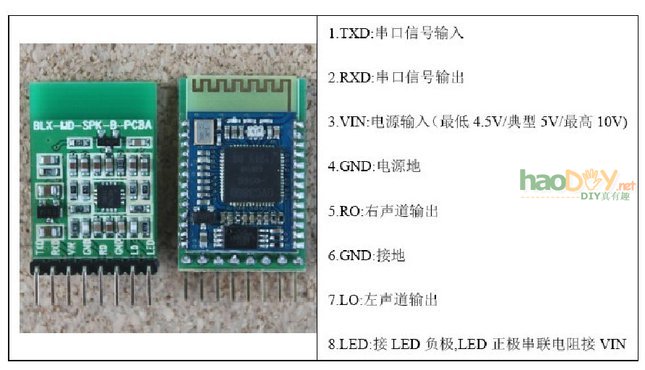

蓝牙模块接线图

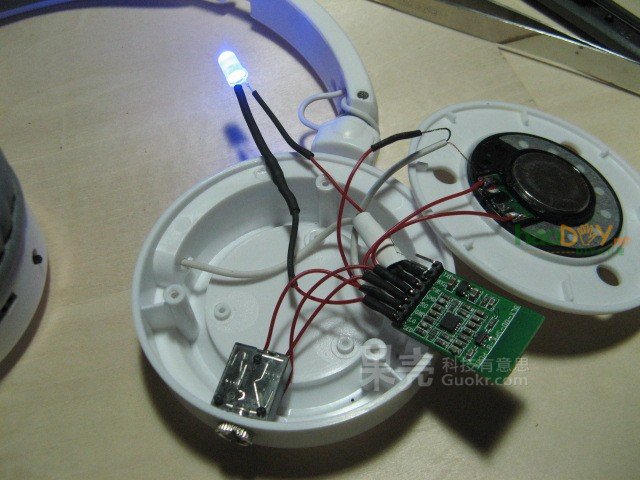

将从左边穿过来的右声道音频线接好,然后打开电源开关测试,蓝灯快闪,正常进入被搜索状态!
|
![]() 3.5mm音频插座完美放入!
附一张上初二的时候贴在桌子上的各种常用接线定义图……
接好音频输入/输出接口,准备接指示灯。
将右声道部分焊接到扬声器单元上。
LED状态指示灯需要串联1K左右的电阻以免亮度过高。
蓝牙模块接线图
将从左边穿过来的右声道音频线接好,然后打开电源开关测试,蓝灯快闪,正常进入被搜索状态!
|
