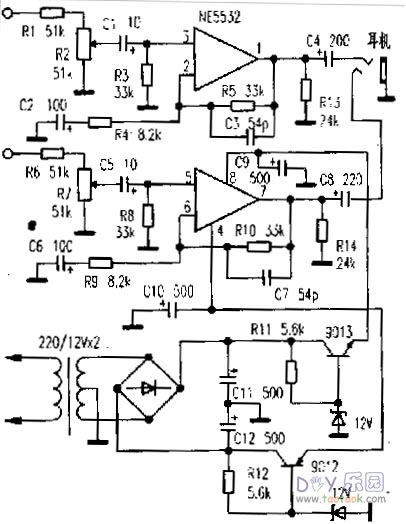

NE5532一般用作前置放大，性能甚佳。现在用来做小功率放大，让我们来看看其效果如何。 粗看电路原理图，与一般的运放电路几乎一样，但其中的电阻、电容有较大的变动，工作状态和运放电路不一样了。试验证明NE5532做小功率功放，性能极佳。初学者不妨一试。 试制过程中应注意以下几点： 1 电源滤波电容C9、C10用得太小将引起自激。作前置放大时C9,C10用100uF就足够了，但作功放时必须加大到500uF以上。同时滤波电容直接关系到音质的好坏。 2 电路中R4(R9)和R5(R10)的阻值应反复调试。在前置放大电路中R4(R9)一般为1k,而R5(R10)为100k,这样它的放大倍数可达100倍。但现在作功放，就会出现自激，因此将R4(R9)改用8.2k，R5(R10)为32k,放大倍数只有4倍，电路就不会自激，同时负反馈也适量，音质柔和、清晰、通透度高。若将R5(R10)继续减小到15k，则负反馈过深，不但音量变轻，而且高音损失过多，音色沉闷，读者可反复调试，做到尽善尽美。 3 C2(C6)是输入回路的对地通路，在前置放大电路中只有10uF，作功放时就显得输入阻抗过大，信号阻塞，引起失真甚至自激。现将C2(C6)加大到100uF，音质明显改善，音域变宽，高音清脆悦耳，中音纯真明亮，低音深沉、丰厚。 4 本机电源可在3V--5V中选择。用四节电池串接成双向（正、负3V）即可，音量与12V时相差不大，但音质不如用12V。建议用9V--12V比较好。 另外，输入端串接R1(R6)51k,是因为用耳机收听时音量太大，如果去掉R1(R6)，可接5英寸以下的小喇叭，在案前、床头收听效果也很好。
