自制蓝牙耳机(7)

时间:2014-06-20 21:25来源:未知 作者:admin 点击:
电源开关刚好放如之前的耳机线入口处,然后用热熔胶固定好。 将原来预留的蓝牙模块电源线与其中一根耳机线中的两根漆包线焊在一起。注意漆包线需要用打火机烧灼掉表面的漆层后才可以焊接! 记得在纸上写清楚哪条耳

自制蓝牙耳机

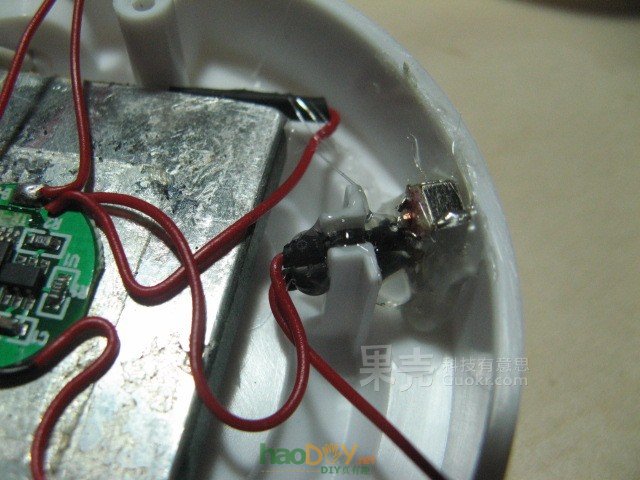

电源开关刚好放如之前的耳机线入口处,然后用热熔胶固定好。

自制蓝牙耳机

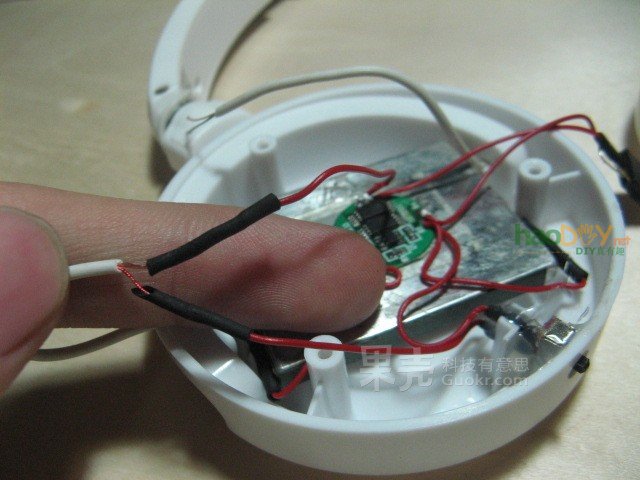

将原来预留的蓝牙模块电源线与其中一根耳机线中的两根漆包线焊在一起。注意漆包线需要用打火机烧灼掉表面的漆层后才可以焊接!

记得在纸上写清楚哪条耳机线是电源,哪条是左声道哦!

自制蓝牙耳机

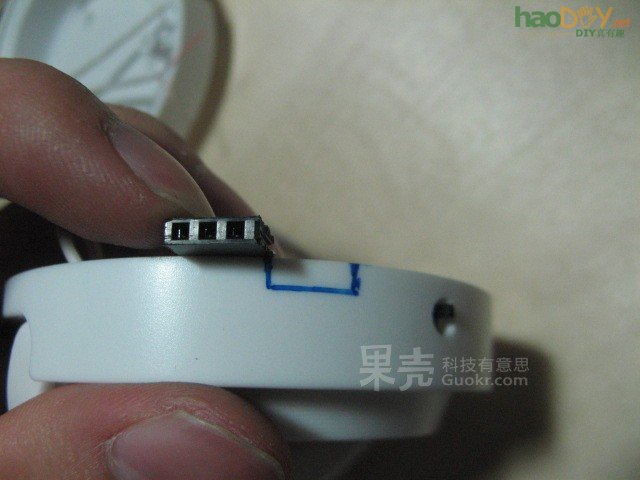

至于电源接口则需要自己打一个合适的槽了。

自制蓝牙耳机

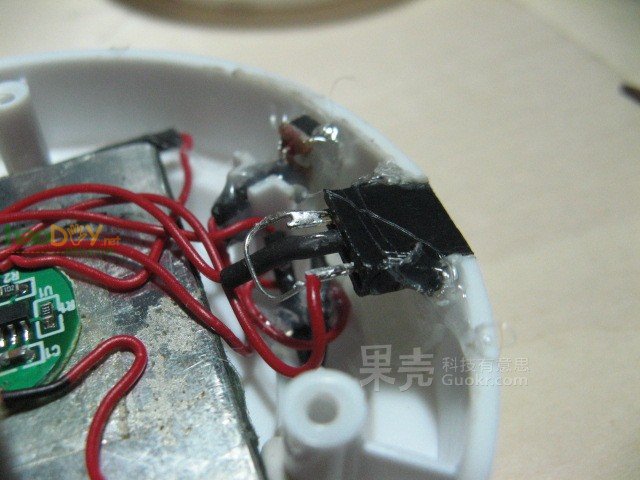

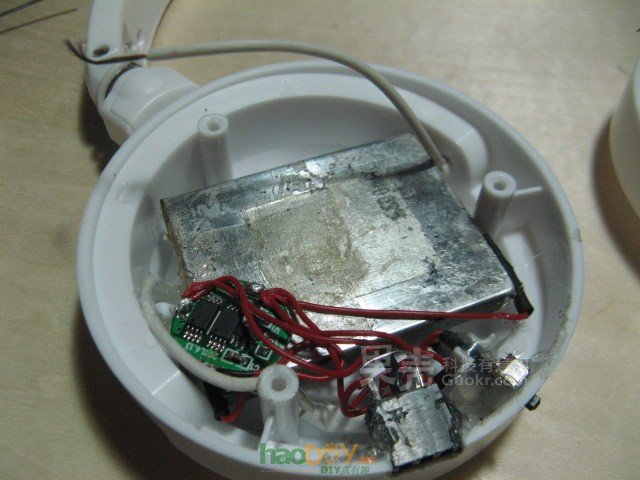

开好槽后记得打磨光滑,然后上热熔胶固定。

自制蓝牙耳机

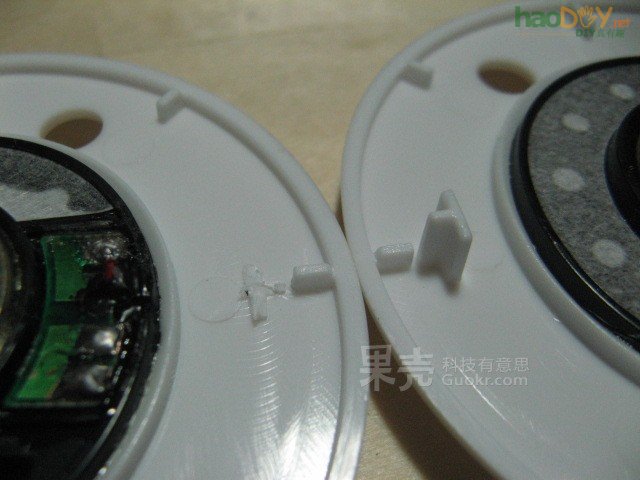

由于电源接口的位置刚好是扬声器单元上的一个卡位,如图所示,所以只有剪掉这个卡位才能正常装上扬声器单元。

自制蓝牙耳机

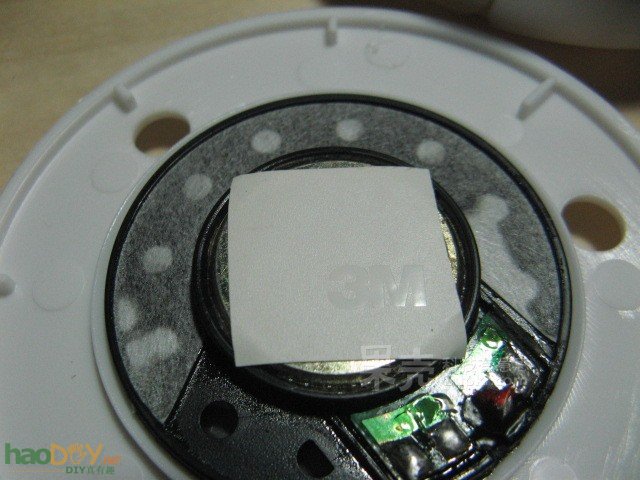

记得扬声器背面贴一段绝缘胶带,以防止金属外壳对电池保护电路板造成短接的影响。

自制蓝牙耳机 (责任编辑:admin)
