自制蓝牙耳机(6)

时间:2014-06-20 21:25来源:未知 作者:admin 点击:
由于找不到其他的足够小又合适的电源插接口,于是只有用排针排插来代替了。 为什么要用三根排针?原因是为了防反接,原理见图。这么接的话不论正插反插都不会因接错正负极而导致其他事故的发生。 这是从手电筒用的

自制蓝牙耳机

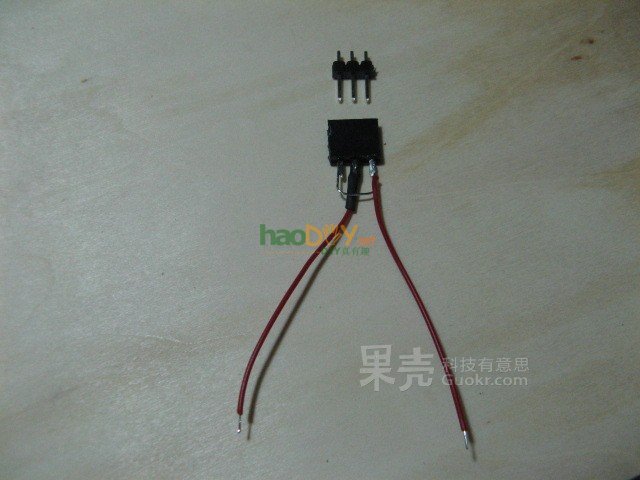

由于找不到其他的足够小又合适的电源插接口,于是只有用排针排插来代替了。

自制蓝牙耳机

为什么要用三根排针?原因是为了防反接,原理见图。这么接的话不论正插反插都不会因接错正负极而导致其他事故的发生。

自制蓝牙耳机

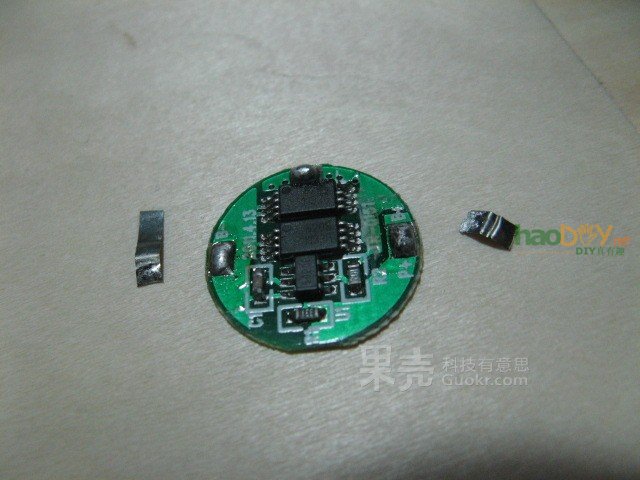

这是从手电筒用的旧16340锂电池上拆下来的保护电路板,首先把原来的镍片焊下来。

自制蓝牙耳机

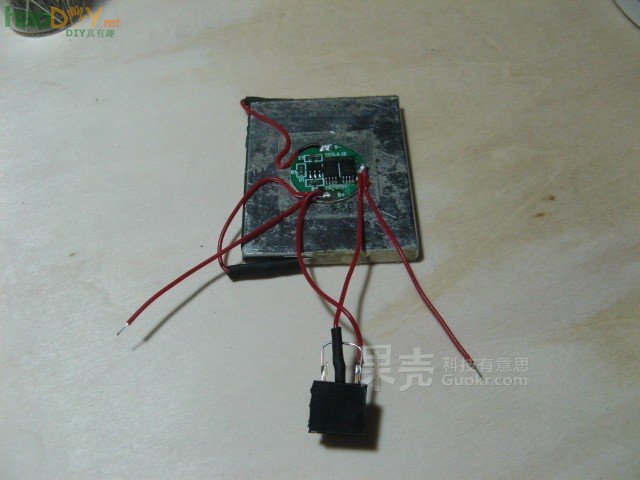

将电池接在保护电路上,将充电接口接在保护电路上。注意留两根蓝牙模块的电源线。

自制蓝牙耳机

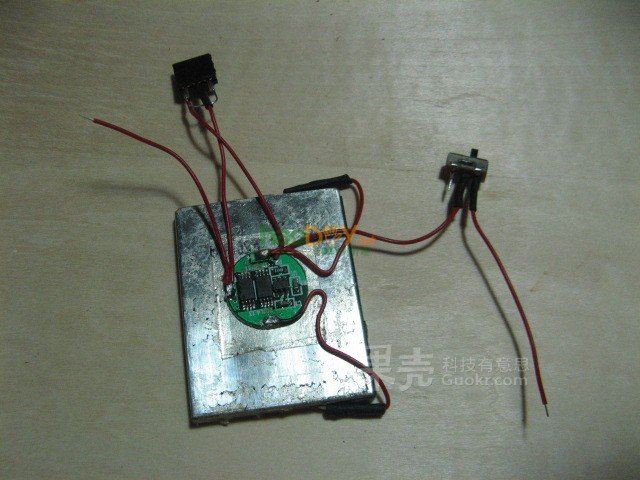

记得在蓝牙模块的电源线上装上电源开关哦!

自制蓝牙耳机

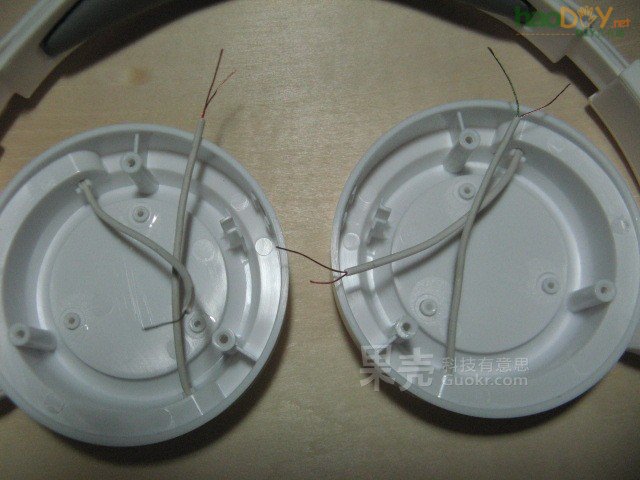

将左右两边的听筒中的耳机线剥开,露出内芯。

自制蓝牙耳机

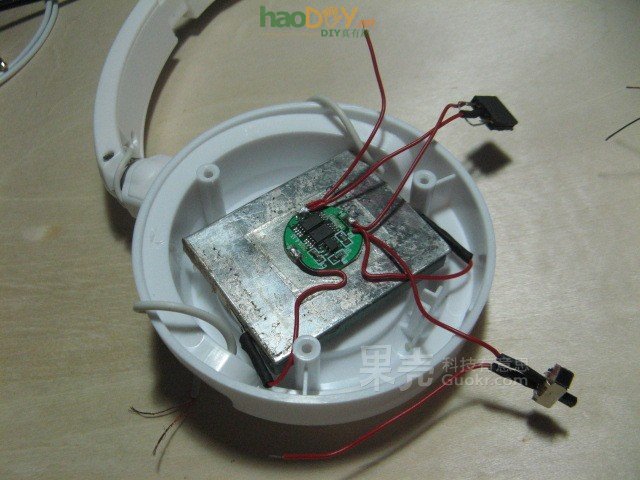

将电池用热熔胶粘在左听筒内部。注意摆放位置及方向。 (责任编辑:admin)
