自制蓝牙耳机(5)

时间:2014-06-20 21:25来源:未知 作者:admin 点击:
由于贴着转轴部分打孔过线,所以换来的转轴卡子也要适当修剪一下,以给入侵进来的耳机线留出一定空间。 然后将修剪过的卡子装上,折叠转轴部分的布线就结束啦~ 另一边也如法炮制,一个头戴式蓝牙耳机的基本框架就出

自制蓝牙耳机

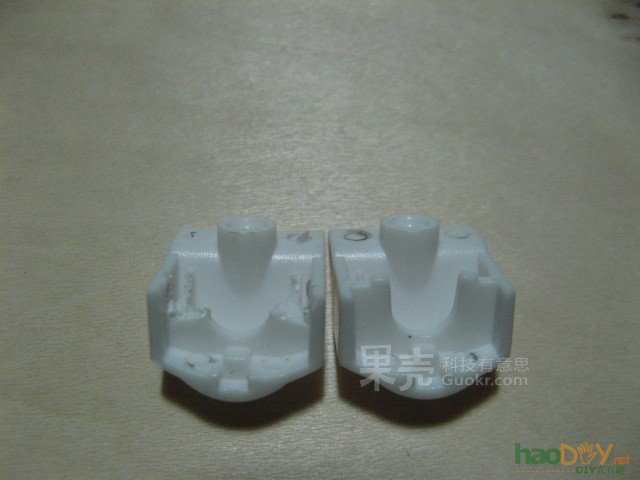

由于贴着转轴部分打孔过线,所以换来的转轴卡子也要适当修剪一下,以给“入侵”进来的耳机线留出一定空间。

自制蓝牙耳机

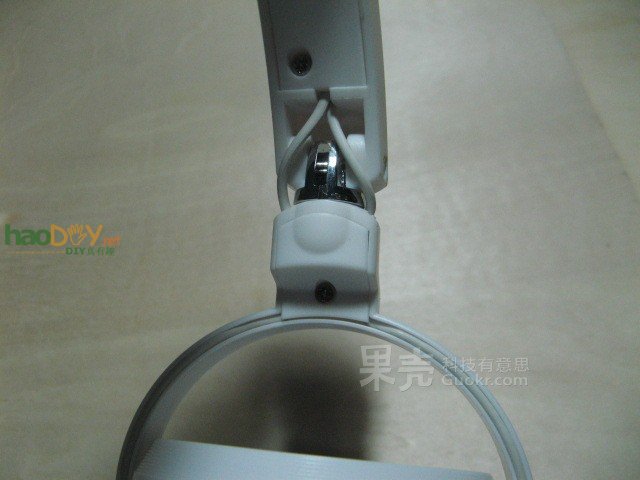

然后将修剪过的卡子装上,折叠转轴部分的布线就结束啦~

自制蓝牙耳机

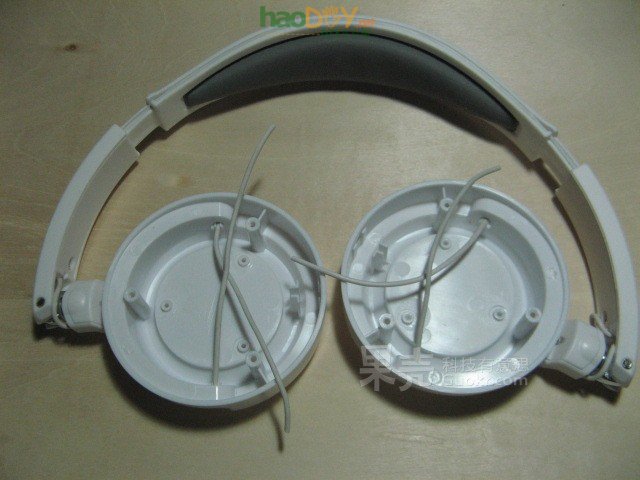

另一边也如法炮制,一个头戴式蓝牙耳机的基本框架就出来了~

电路和接口部分的制作

自制蓝牙耳机

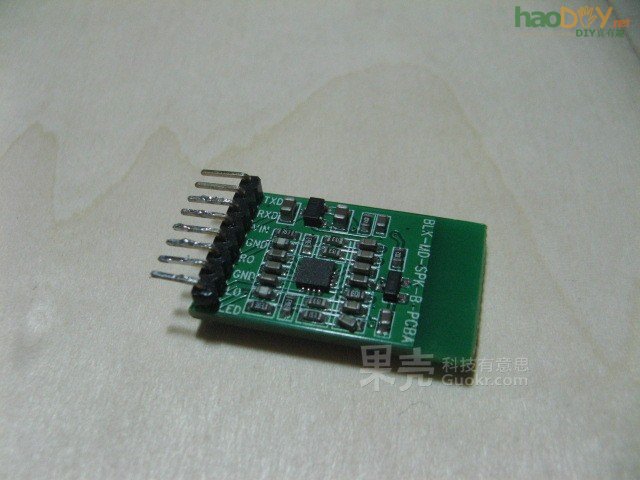

首先出场的是今天的主角——蓝牙音频接收模块。

自制蓝牙耳机

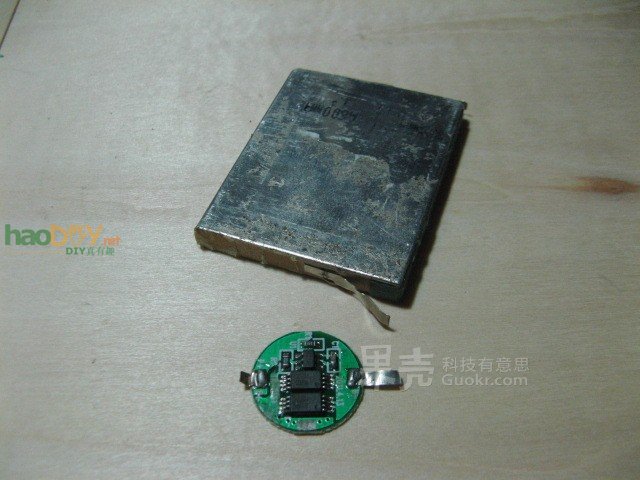

然后是主角的动力源——600mAh的旧手机电池(说是电芯更恰当……)和锂电池保护电路。

自制蓝牙耳机

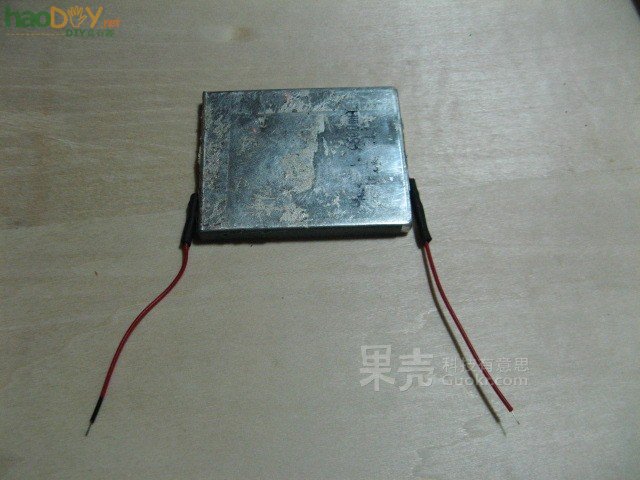

首先在电池的正负两极引出导线,注意区分正负极及避免短路!

由于本次制作作者暂时找不到不同颜色的细飞线,于是只有用记号涂黑负极引线笔这个古老的方法来区分正负极了…… (责任编辑:admin)
