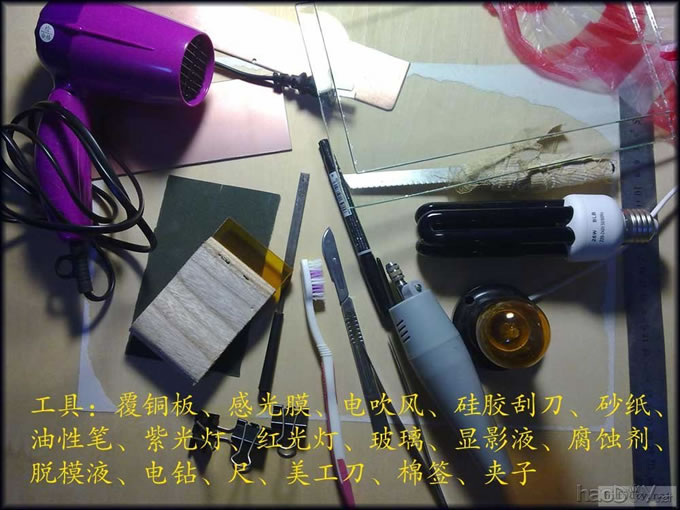

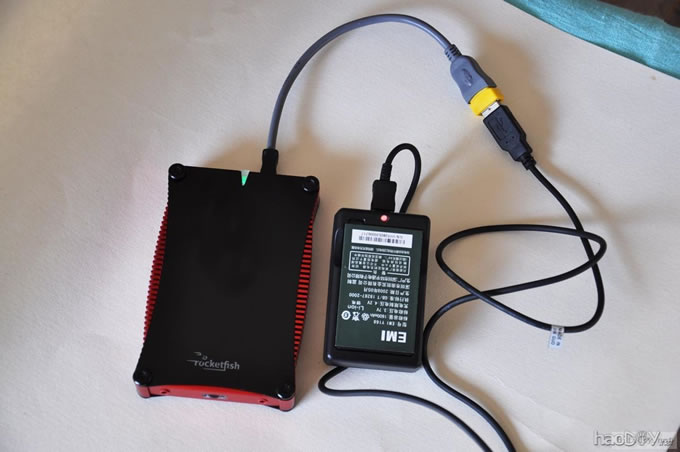

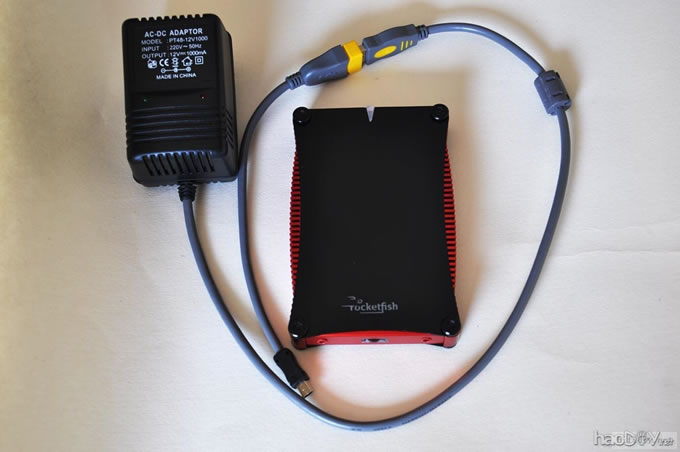

给外置设备供电  量产是不会啦，主要还是满足自己的实际需要及享受一个DIY的过程。不过有机会的话可能会搞些零件与朋友一起分享。 使用感光膜曝光制PCB整理 这种方法制作的PCB精度可以做到0.2mm以下。 1：准备工具 覆铜板、感光膜、菲林（或硫酸纸打印的线路图，但精度会下降）、电吹风、硅胶刮刀（有它膜能贴的更平整）、砂纸、油性笔（显影后做修补用）、紫光灯（曝光用，可日光代替，但曝光时间会增加）、红光灯（做暗室照明，家里拉上窗帘、关上灯也可）、玻璃（两块尺寸相同的玻璃）、显影液、腐蚀剂（三氯化铁等）、脱膜液、电钻、尺、美工刀、棉签、夹子、酒精、刷子、钢锯。（注以上工具有些可有可无，有些可用其他代替品）

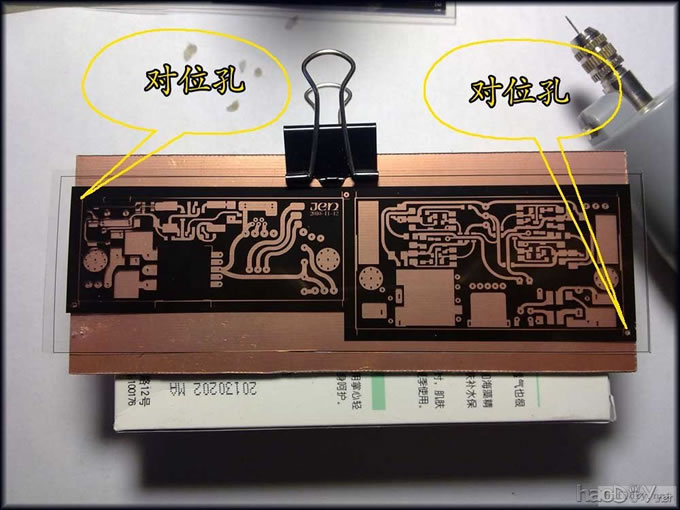

2：如果要制作的是双面板，则需要提前对位。（如果是单面板可跳过本步骤） 制作菲林前先在菲林上做两个对位点，最好是对角。裁一块比实际需要大小略大的覆铜板，先将菲林放在覆铜板上并居中，放平整，用最小的钻头（0.5mm内，越小精度越高）打两个对角的对位孔。

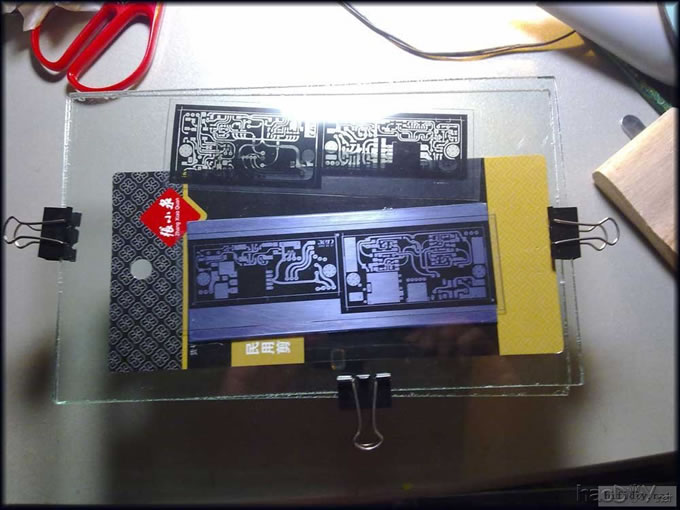

3：贴膜 将打完对位孔的覆铜板表面除污除氧化层并打磨平整光滑，覆铜板四周也要光滑。 感光膜是有三层的，上下两层为保护层，中间为感光层。感光层遇热会增加粘性。 进入暗室，打开红光灯（无条件就普通房间，拉上窗帘，将室内搞到最暗，但还是要能看见），取一块比覆铜板略大的感光膜（个人经验四周各大1cm以上即可）。 用吹风机加热覆铜板，撕去感光膜其中一层保护膜，使用硅胶刮刀将感光膜贴在覆铜板上，一边继续用吹风机加热，一边用力挤压，使感光膜更好的粘附在覆铜板上。最好不要留下气泡，如果有，可以用刀尖（针）等刺个小洞，挤出气泡。 使用同样的方法，使覆铜板两面都粘附上感光膜。然后将粘附完的覆铜板放进无光的地方（如木柜子等）自然冷却10-15分钟。 备注：此步骤在暗室进行，实际上完成此步骤就相当于一块成品的感光板。 4：固定 依然是暗室，取出已经自然冷却的覆铜板，放在预先准备的其中一块玻璃上，将菲林放在覆铜板上，进行两孔对位，再将另一块玻璃压上压平并再四周用夹子夹住。

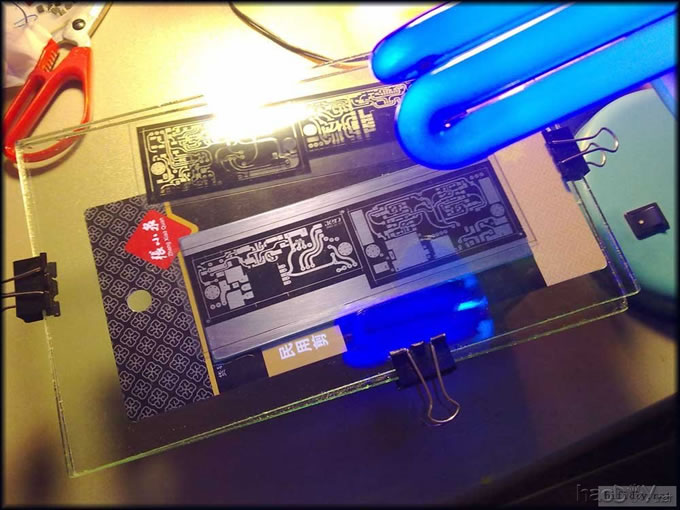

5：曝光 还是暗室，打开紫光灯进行曝光，曝光时间约为2-2分半左右，如果是要制作很精细的PCB，曝光时间不可过长也不可过短，过长则PCB走线会比原来设计略粗，如果过短则走线可能在显影阶段被洗掉。 最终原则是，可以略长，但不能太短，如果是常光下曝光，以夏天日光来直射的话，可能需要10-20分钟。 如果是双面板，重复4-5两步骤，使两面都曝光完成。

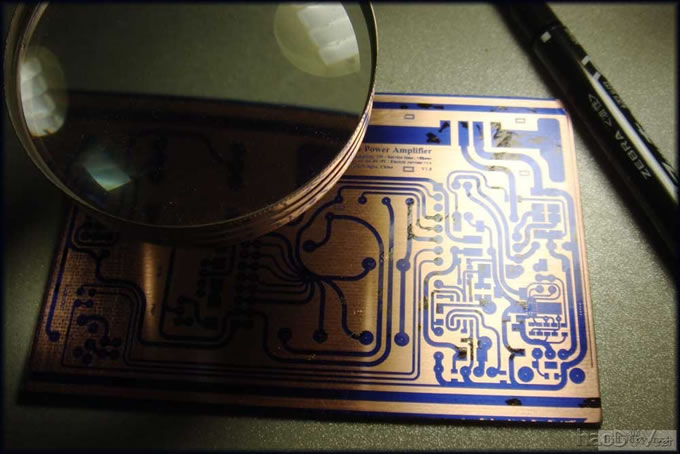

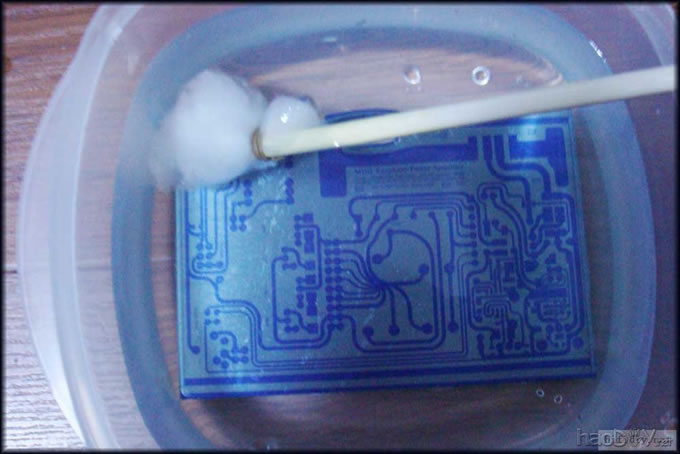

6：显影及修补 将曝光完成的覆铜板放入预先调制的显影液中，使用棉签在覆铜板上轻轻试擦，直至未曝光到的感光层全部露出鲜红的铜层，如果是双面板，两面同时进行。 完成后用清水冲一下，然后吹干，再用油性笔进行修补，如果贴膜很成功没有气泡的话，一般来说不用修补。
|
