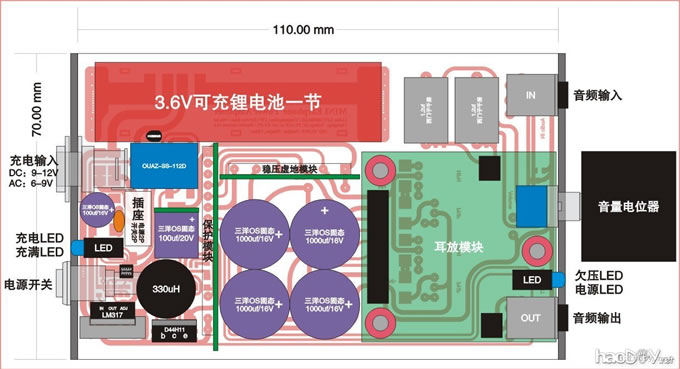

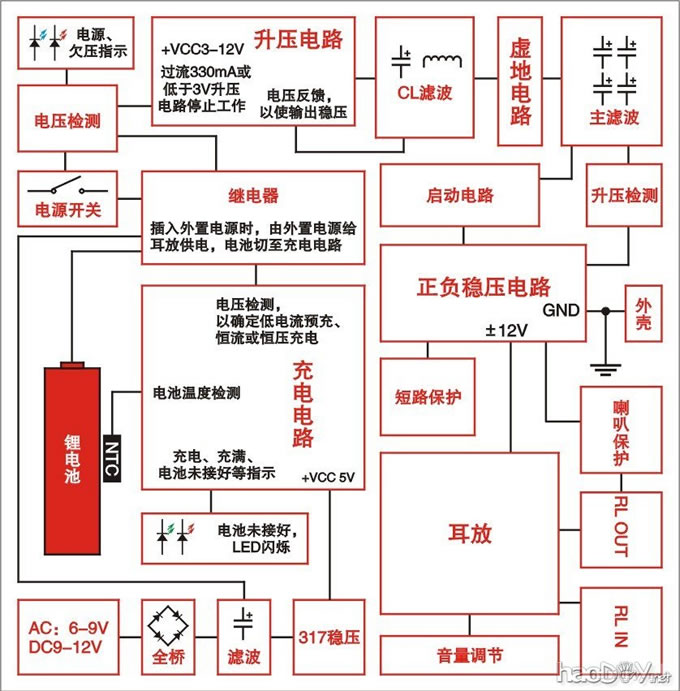

 本耳放设计为迷你型，大部分元件为贴片元件。（本耳放只DIY） 采用一节三洋3.6V/2600mah理电池供电，一次充电使用约8-10小时。 设计分六个部分：充电电路、升压电路、虚地电路、稳压电路、保护电路、耳放电路。 充电电路：LM317稳压5V，CN3066B芯片做控制，设定恒流充电值为520mA，带充电时电池温度保护，充电时间约5小时。 升压电路：采用MC34063做升压芯片，D44H11开关管扩流，设定输出电压为28V，四个1000uf三洋固态ＯＳ电容做滤波。（第二个版本的想法是去掉虚地电路，开关电源不由电感升压，而是直接使用高频变压器输出正负12V电源，以及更改第一个版本的BUG） 虚地电路：采用LM385运放做虚地，三极管扩流。 保护电路：分5个部分，1、电池欠压保护，当电池电压使用中降低到3.05V时开始保护；2、升压故障保护，当升压电路出现故障或升压电压达不到预定21V以上时，关闭负载电源；3、短路保护，当负载短路时关闭电源输出；4、过载保护，当电池供电电流超过330mA时关闭升压；5、喇叭保护，当耳放输出不正常时，关闭电源以保护耳机。 耳放电路：耳放电路采用模块化设计，可以插拔，如环境恶劣，如震荡幅度很强可螺丝固定，预留三个螺丝位。PCB底板预留四个中功率管位置，以供开发如莱曼、拜亚动力A1等耳放线路（此时因供电功率增加，部分电气参数需更改，电池持航率降低）。 原理框架图：  经过几个月业余时间的筹划、设计、测试、画版，目前第一个版本PCB画版完成 以下是画版稿： 1、全局布局

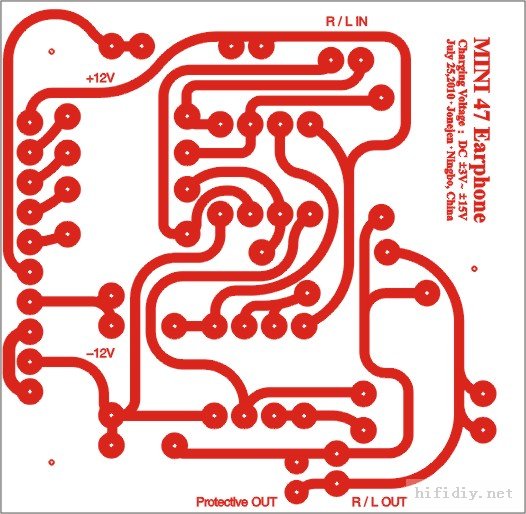

2、47耳放模块

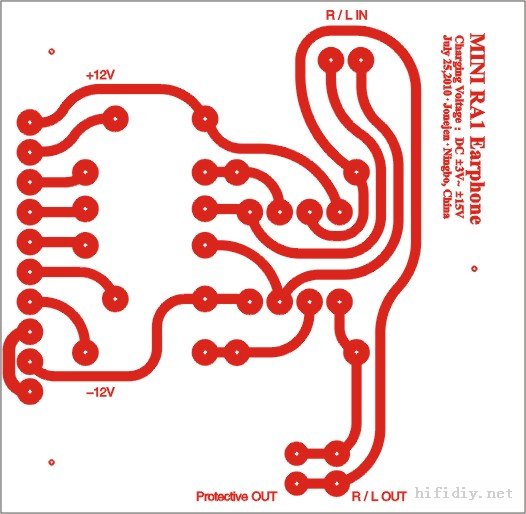

3、RA1耳放模块

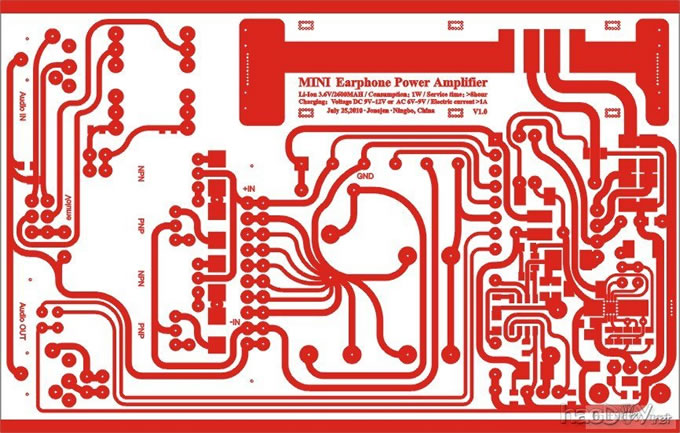

4、底板PCB画稿

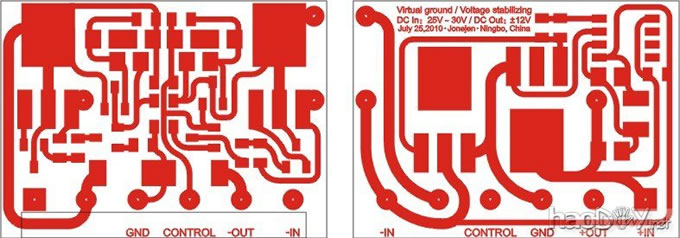

5、虚地及稳压部分线路PCB

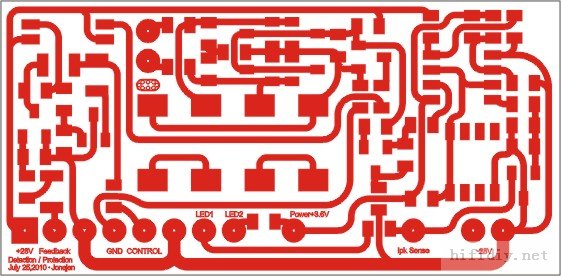

6、保护部分PCB
7、由于受体积限制，将电容立体安装，所以多出一块电容的PCB

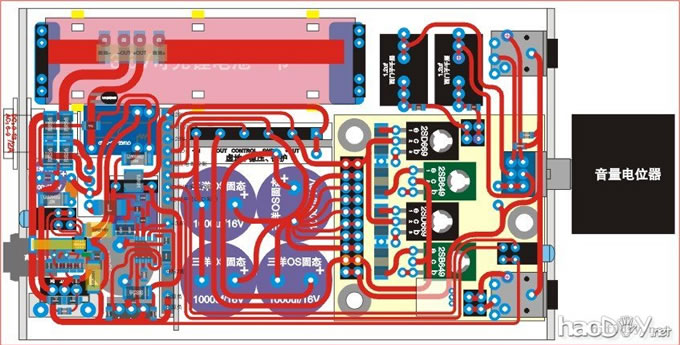

8、增加张画的眼花缭乱的图

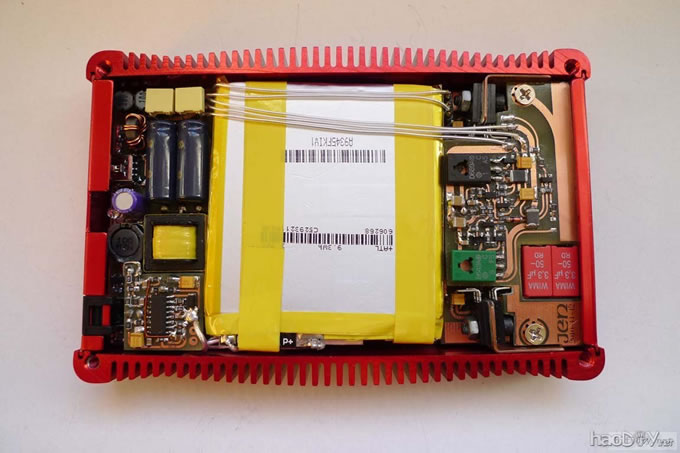

未完待续。。。（制作过程照片不断更新中） 11楼更新进度照片 27楼上传本电路原理框架图（图片已转至本楼） 29楼、33楼更新底版PCB制作过程照片 注：原创，转载请注明出处 制作本耳放起由：我比较喜欢骑山地车到处走走，也比较喜欢电子DIY与听音乐，而一个人骑车的时候相对无聊，普通Mp3+耳塞其实也能满足要求了，但是作为一个DIY者总会有更高的追求，所以才有了制作这个电池板耳放的想法。 既然是外出使用，所以肯定是需要电池的，那么就有了一些新的想法，就是出差坐车听及利用里面的电池增加本耳放的一个功能就是移动电池，那么就需要考虑持航时间。一般对于我来说，使用耳机听音乐一般最长时间是2-3小时，所以制作这个耳放的持航时间必须大于3小时。 耳放定位：便携式耳放+移动电源 耳放电路：拜亚动力A1基础上稍微做些调整 根据耳放电路取材： 1、外壳：火箭鱼 RocketFish USB2.0/IDE 2.5寸笔记本移动硬盘盒 这个外壳全铝合金的，还带鳍片，可做散热之用，样子红黑搭配也很好看，就它了。 2、电池：ATL 606268 聚合物锂电池 为了将耳放持航能力在有限的空间里做到最高，合适的电池很要紧，通过比较最后选择了这个电池，容量大概是2600-2800mAH，使用两片。 3、电位器：贵族拨盘式电位器 为了节省空间，电位器只能使用拨盘式的。 4、音频输入、输出：镀金3.5贴片双声道耳机座 5、电源开关、充电口：使用原移动硬盘的按钮开关、Mini 5P USB座 这样的话就可以少开外壳的孔了。 6、耳机保护继电器：欧姆龙贴平 G6K-2F 5V 继电器 这个体积好小，用在这里刚刚好。 7、开关变压器：EE16型 8、其他元件：除极个别元件外，基本使用贴平 制作部分：(最后一稿) 先上原理图： (责任编辑：admin) |
