为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

时间:2012-10-17 20:10来源:hifidiy.net论坛 作者:超人胆 点击: 次
机箱淘宝购 变压器自绕 变压器罩自制 今天已上示波器图片和线路图 最近新添了一台拜亚动力dt990，600欧姆的耳机。外包装。 给耳机做的胆耳放 下面是做耳放的小过程 机箱打孔，散热孔，管座孔，变压器孔。 部份元器件。电子管2个12au7、2个6n6、自绕的变压器
机箱淘宝购
变压器自绕
变压器罩自制
今天已上示波器图片和线路图
最近新添了一台拜亚动力dt990，600欧姆的耳机。外包装。
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

给耳机做的胆耳放
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放
下面是做耳放的小过程

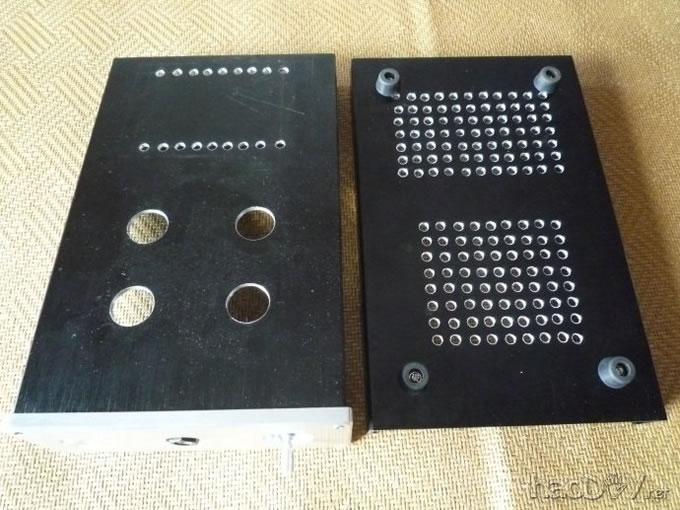

机箱打孔，散热孔，管座孔，变压器孔。
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

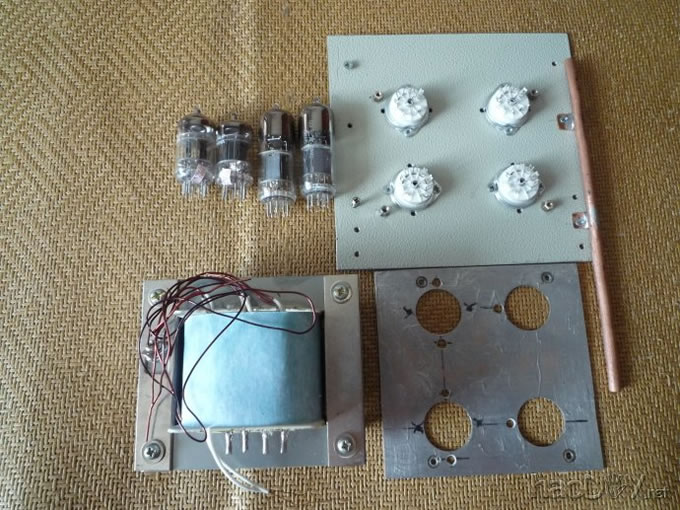

部份元器件。电子管2个12au7、2个6n6、自绕的变压器、管座铁底板、接地铜薄玻千板
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

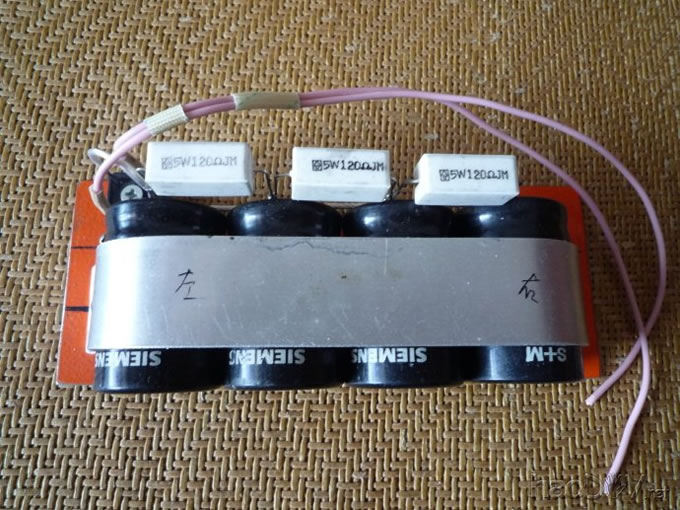

高压电源板。晶体桥整流，阻容滤波
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

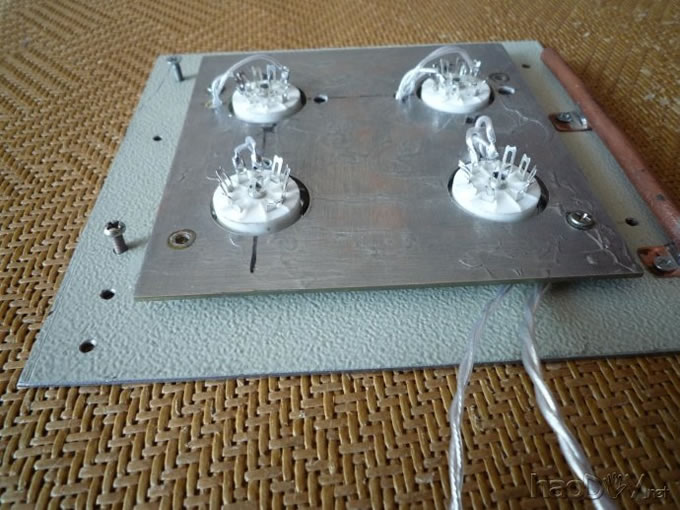

管座按装到位，下面1毫米铁底板，上面按装铜薄接线板，灯丝线布在二板当中
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

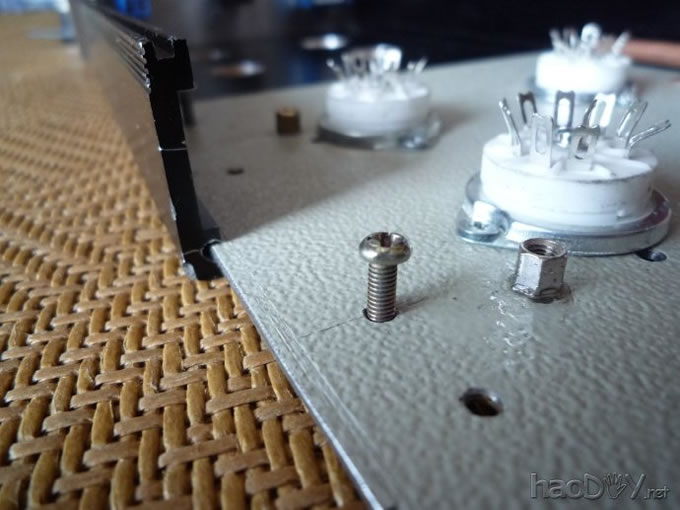

为了使机箱上面看不到固定螺丝，1毫米铁底板穿进机箱槽内进行固定，
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

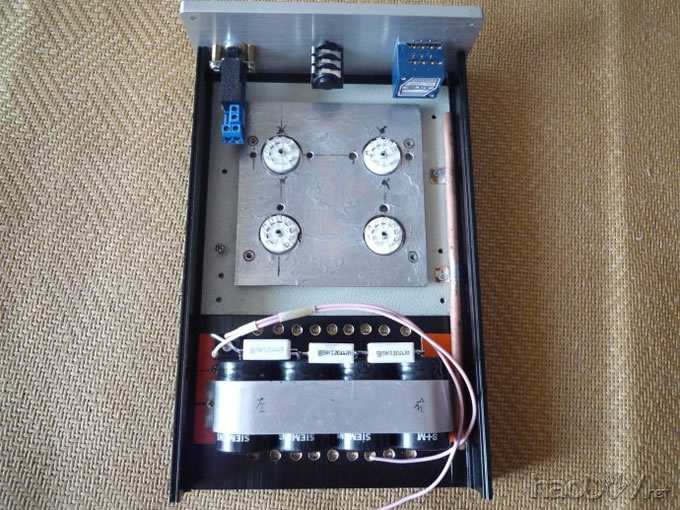

大件基本按装到位
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

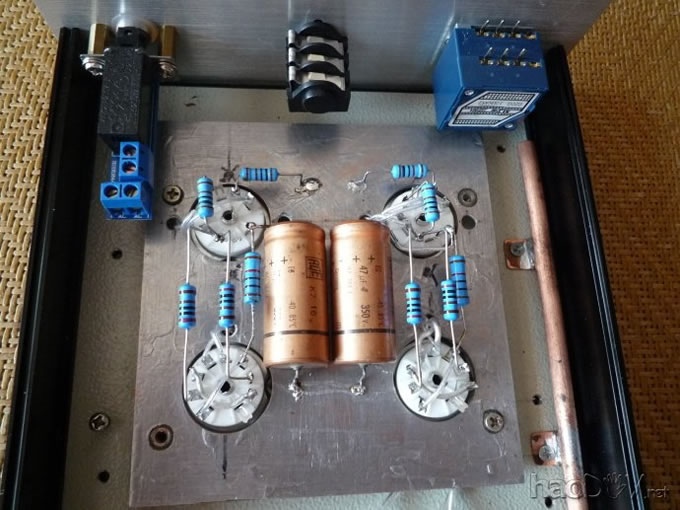

电阻电容焊接
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

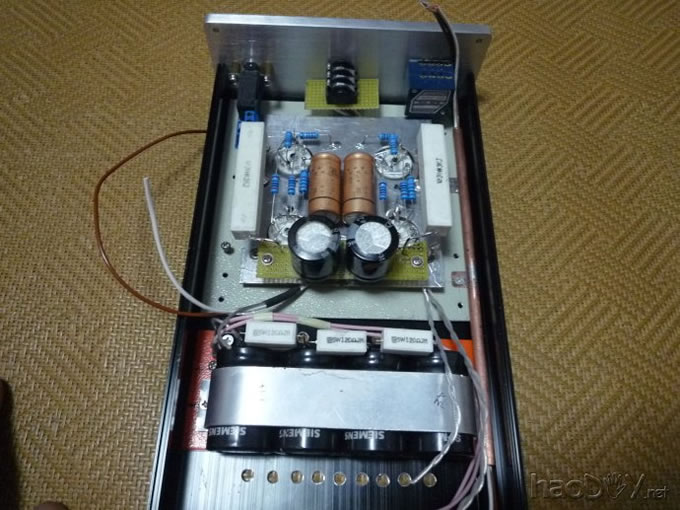

元器件焊接完毕，下一步连接电源外围线
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

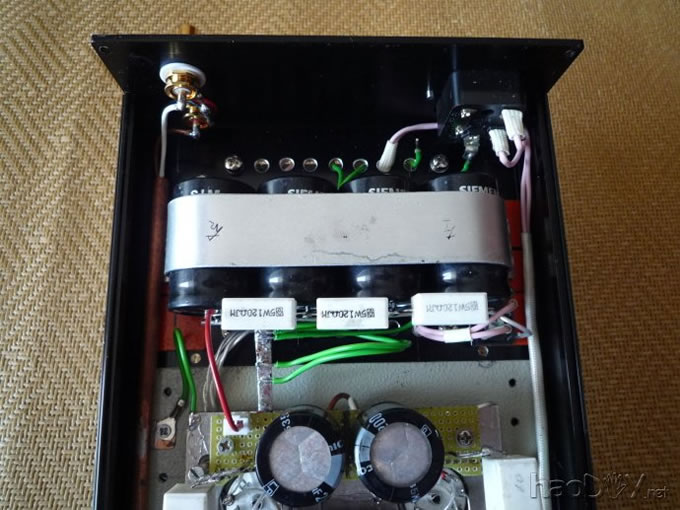

电源连接线完成，白色是灯丝线，粉色是交流高压线，红色是直流高压线，绿色是各种接地线
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

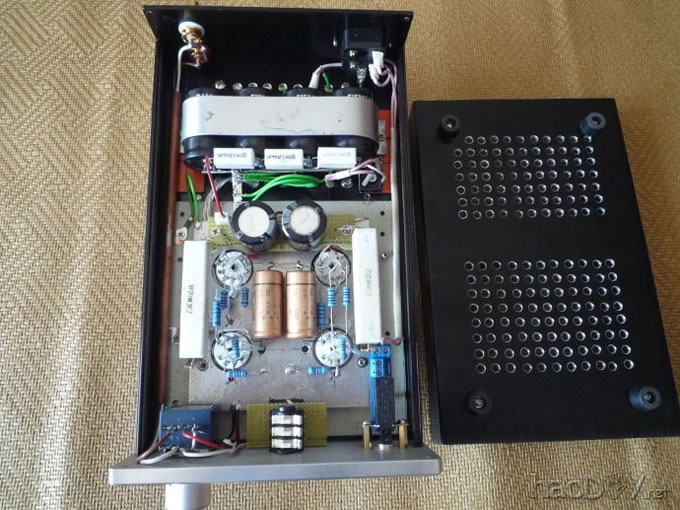

接线全部完成，漏焊了2个阴极电容
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

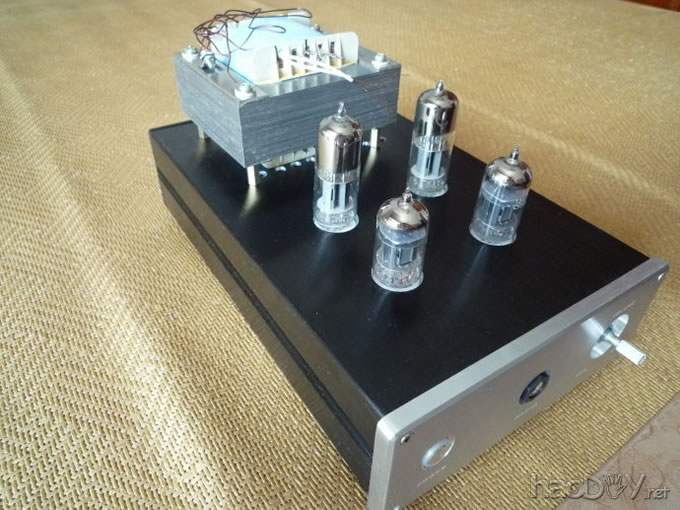

变压器按装固定接线
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

自制变压器罩按装，没有喷漆还得拆下来
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

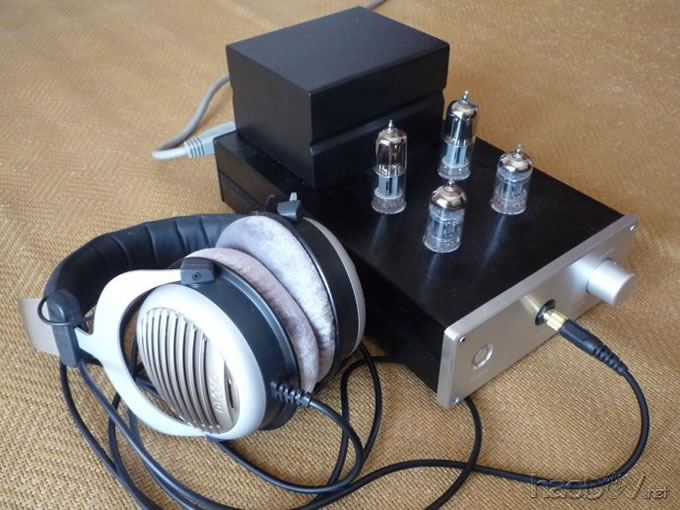

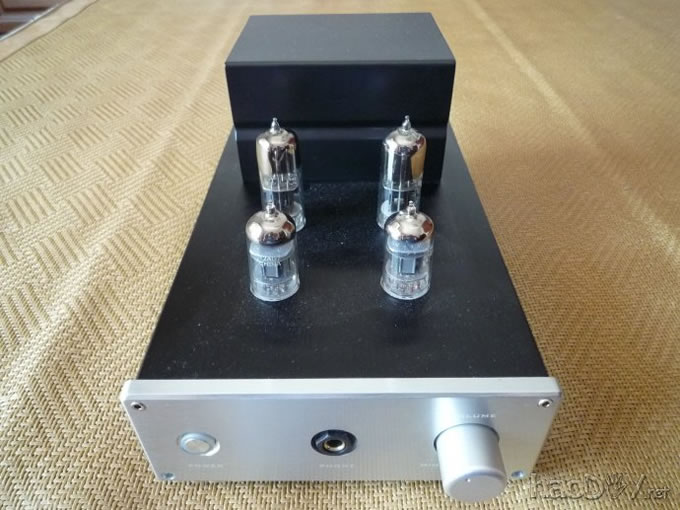

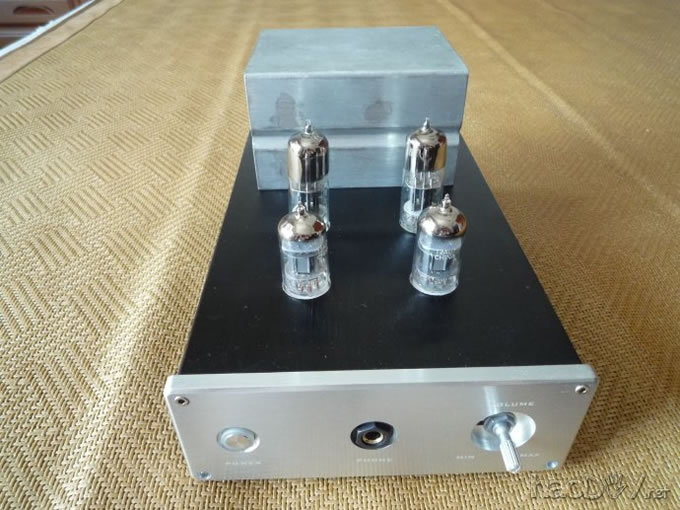

牛罩喷哑光黑漆，按装全部完成
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

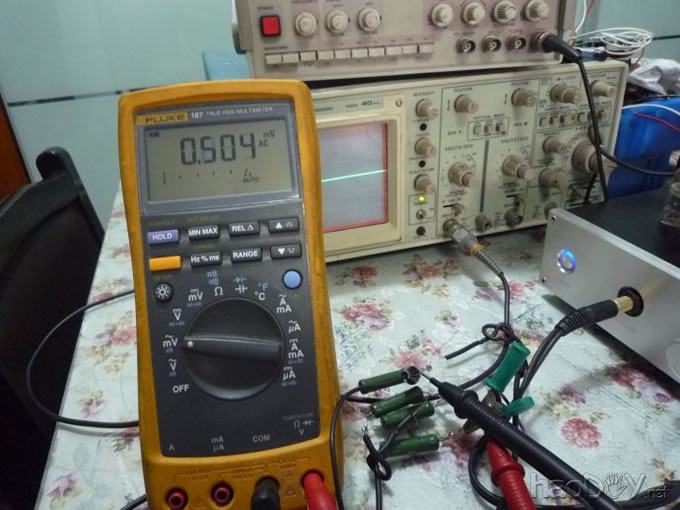

静态.交流电压0.5mv
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放

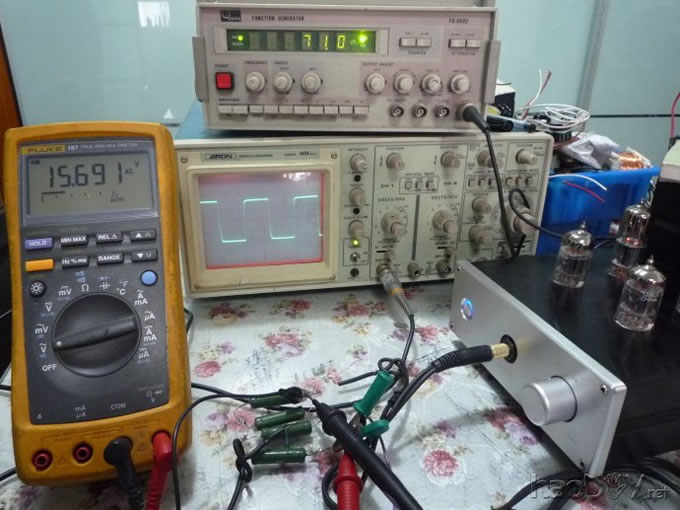

测试结果：频响20hz一20khz平直，静噪0.5mv、交流声听不到，1khz电位器旋到底，正弦波不失真功率约240mw等于dt990、100mw的2.4倍，推动dt990足够有余，平时听音电位器旋到11一12点，交流220v功耗约55w，所以自认为是做了一台优秀的胆耳放

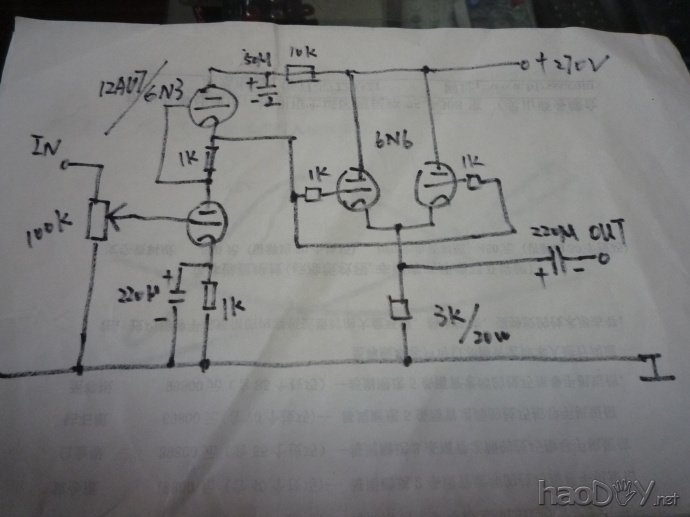

装机线路图
为拜亚动力DT990 耳机打造了一台很优秀的12au7+6n6胆耳放
