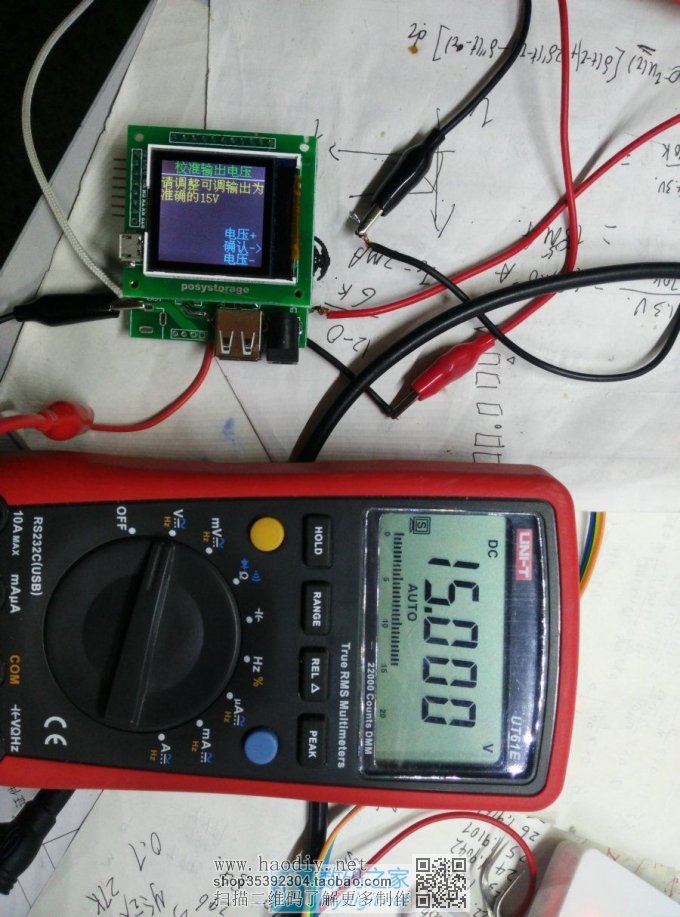

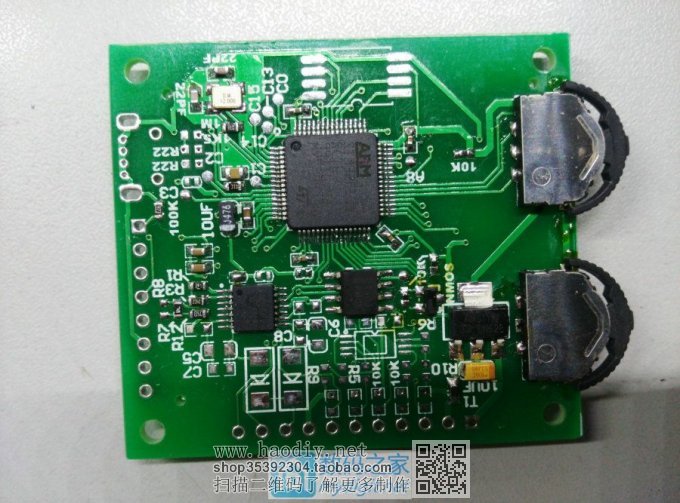

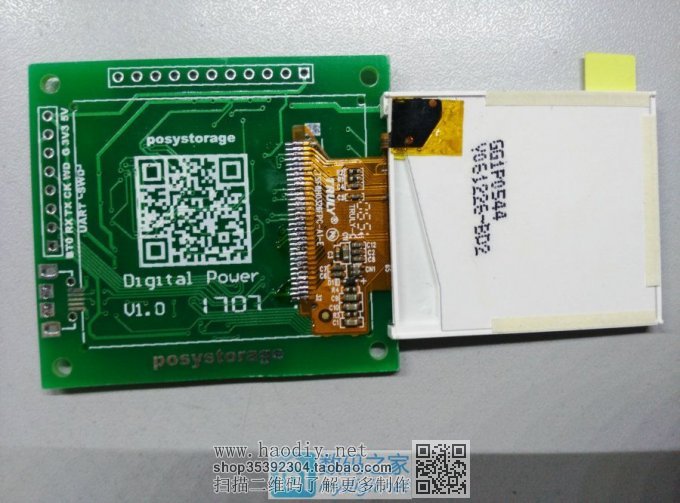

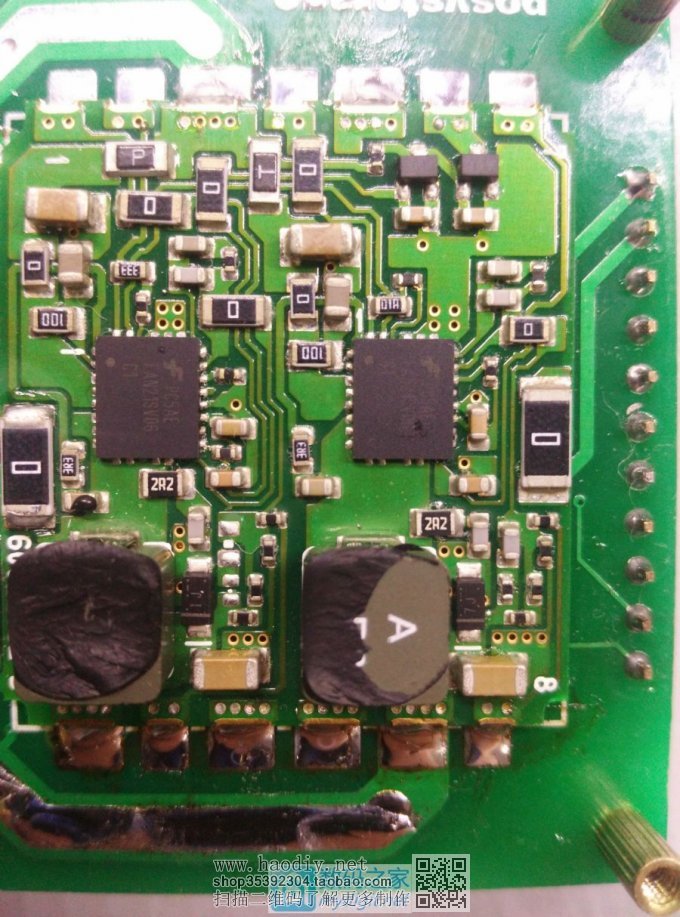

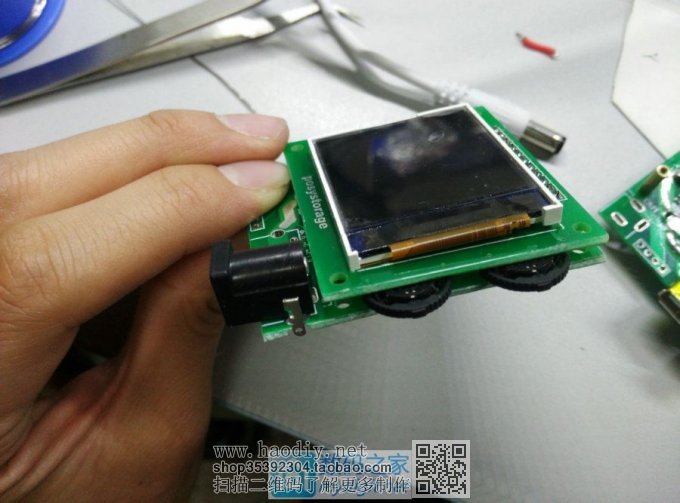

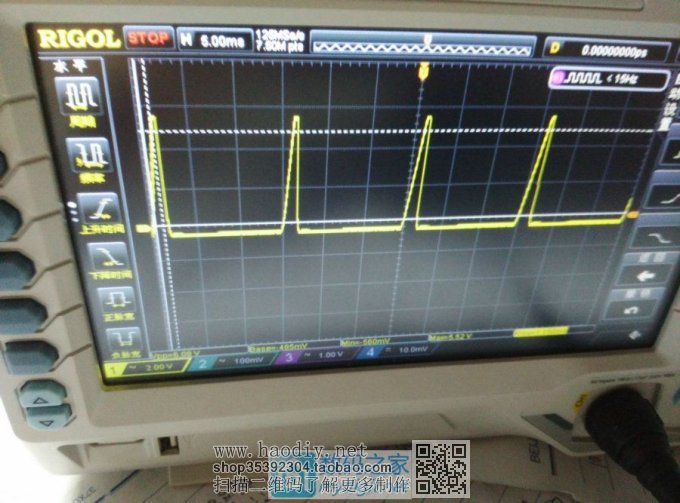

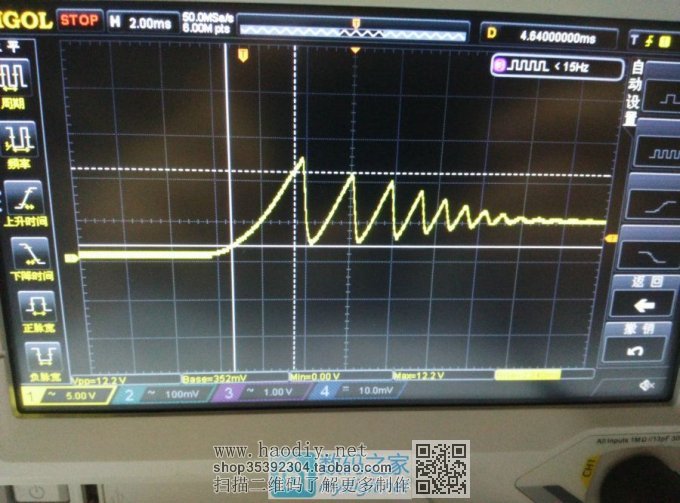

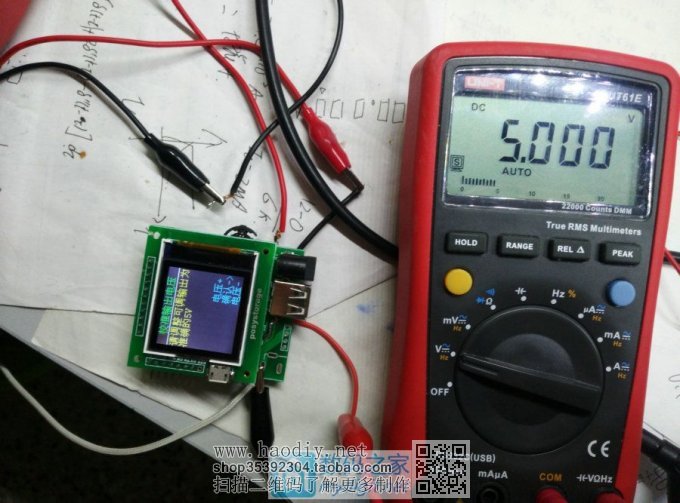

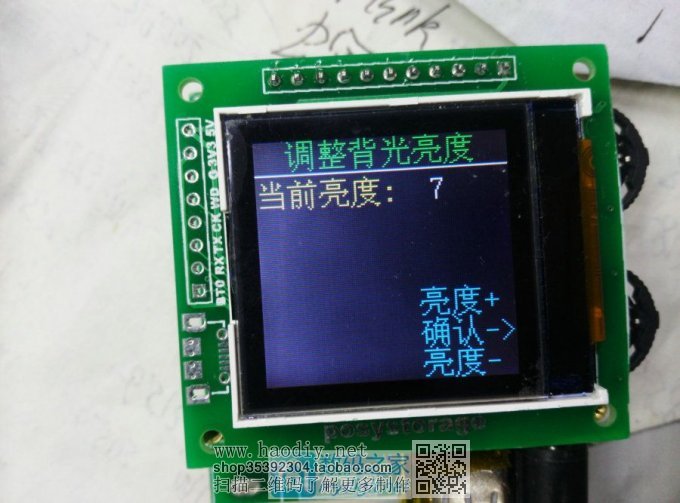

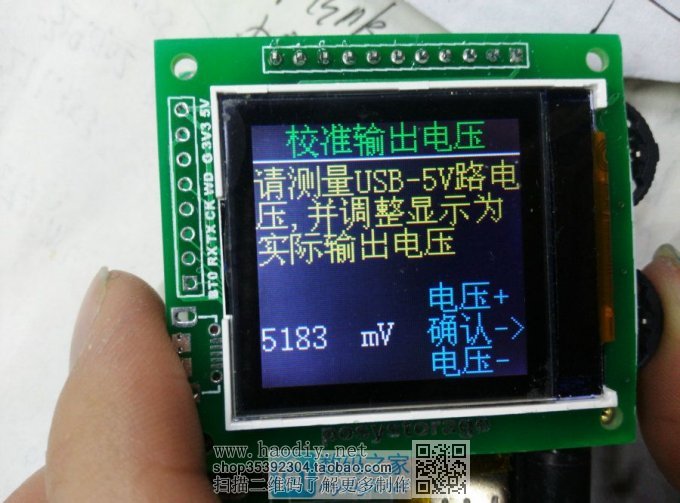

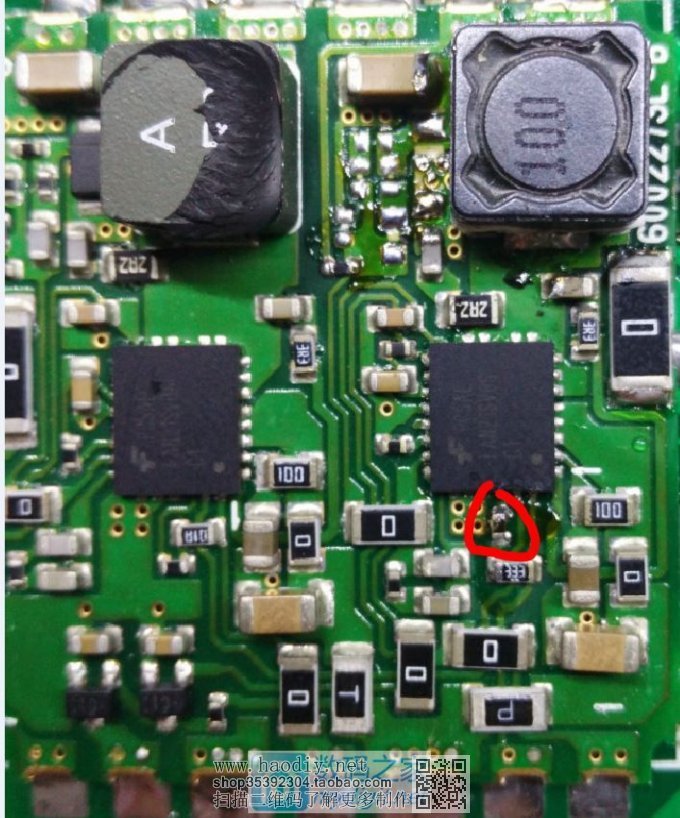

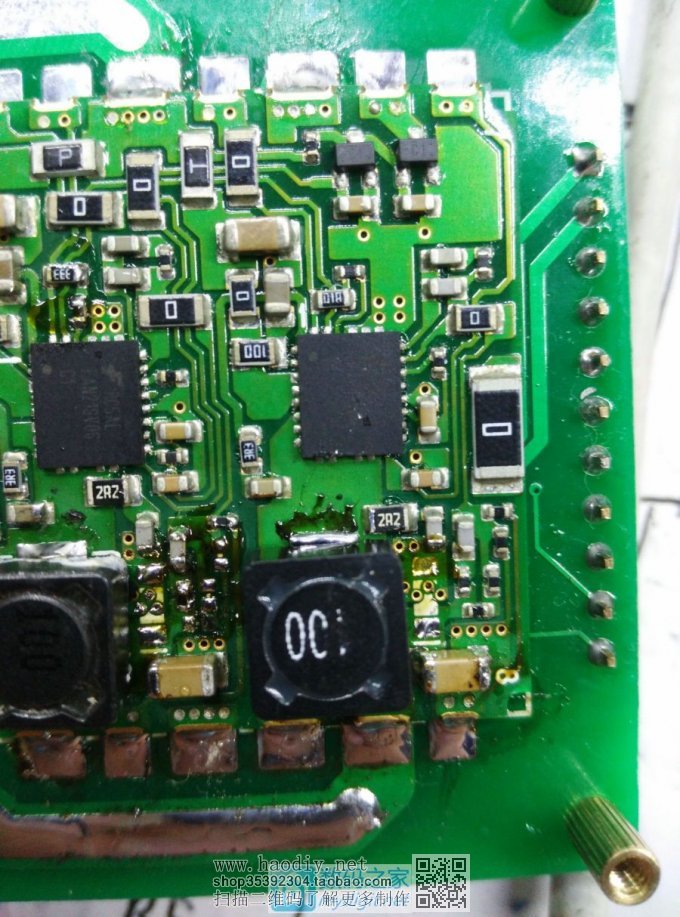

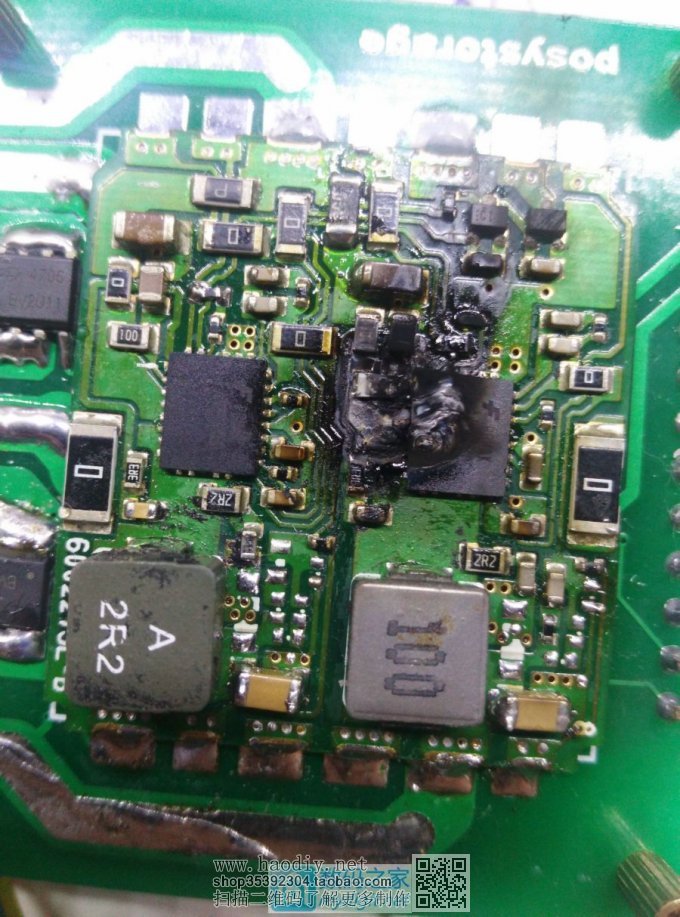

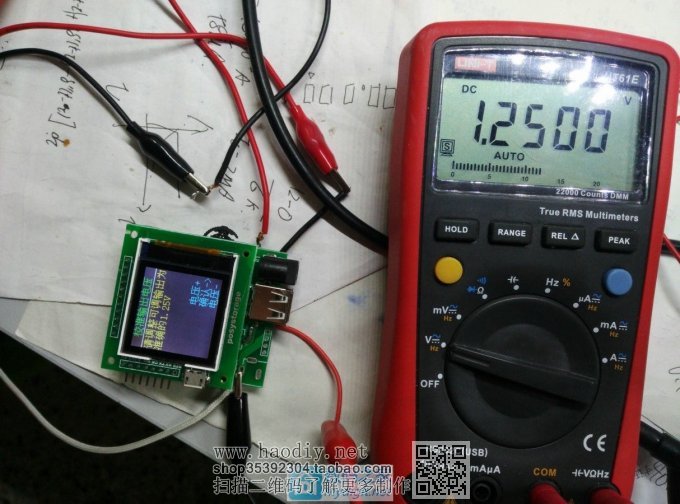

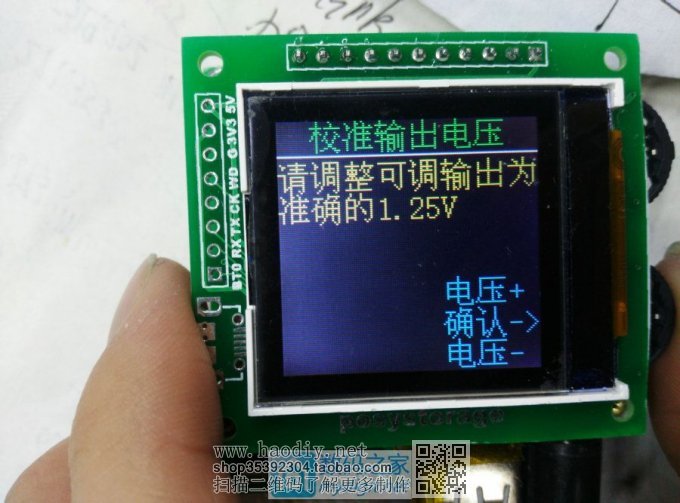

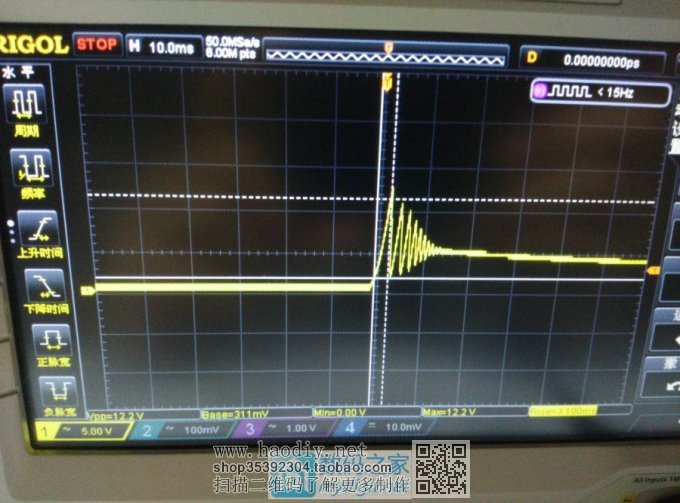

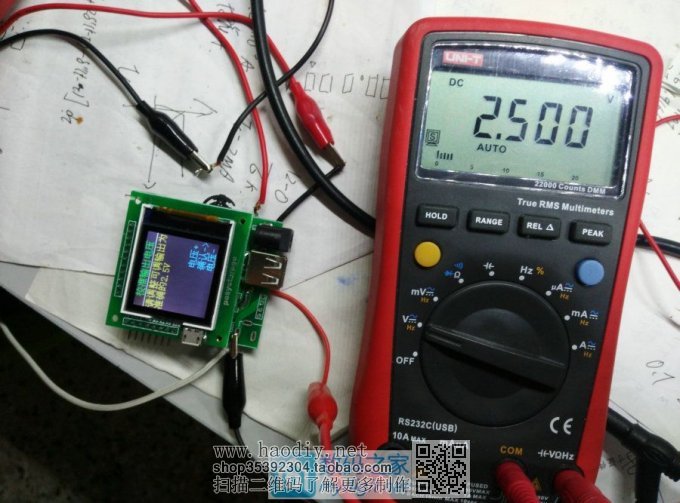

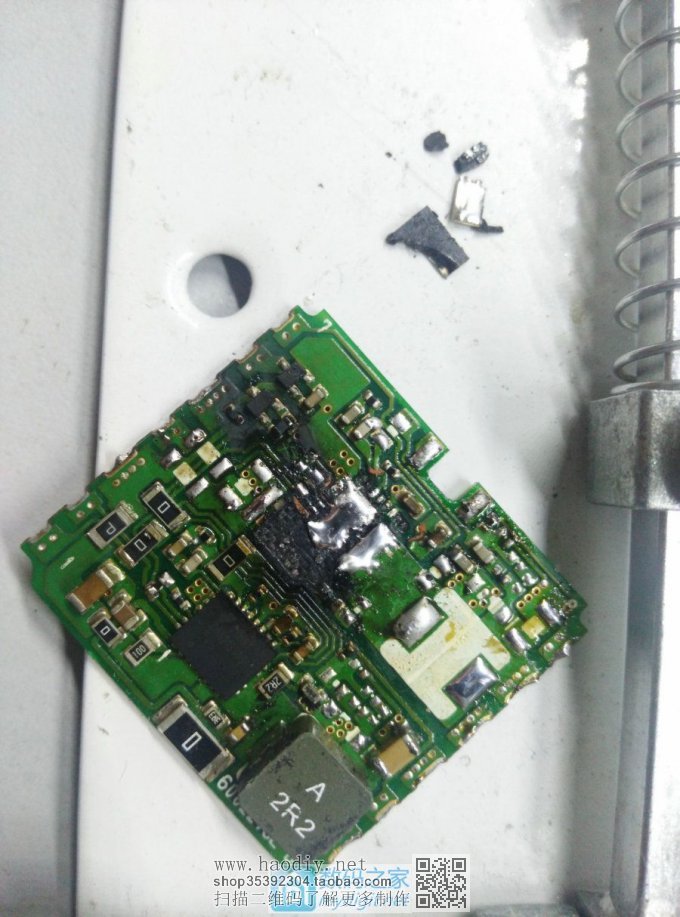

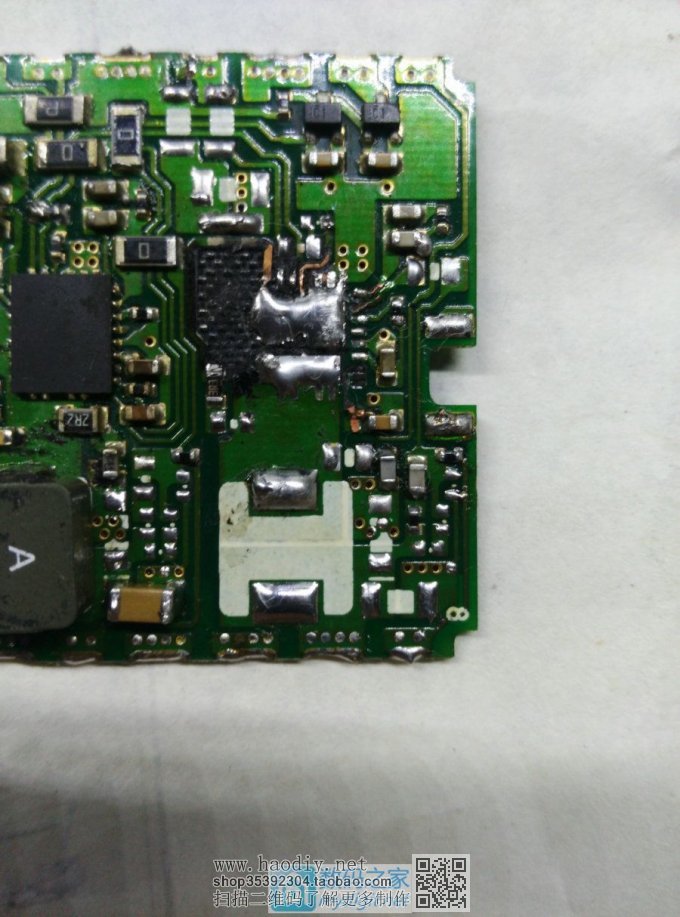

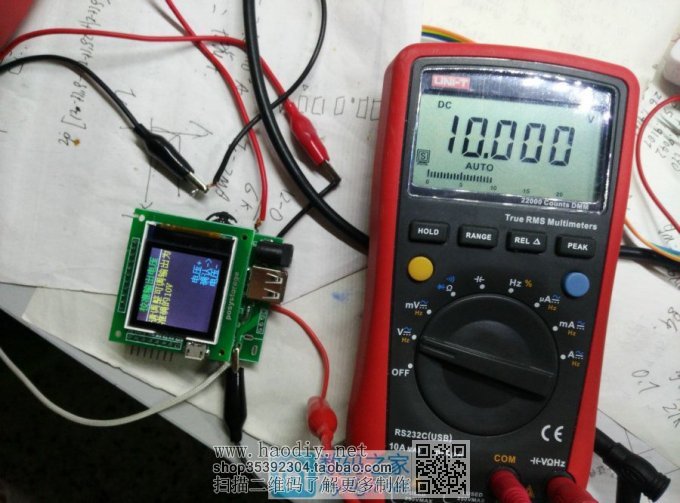

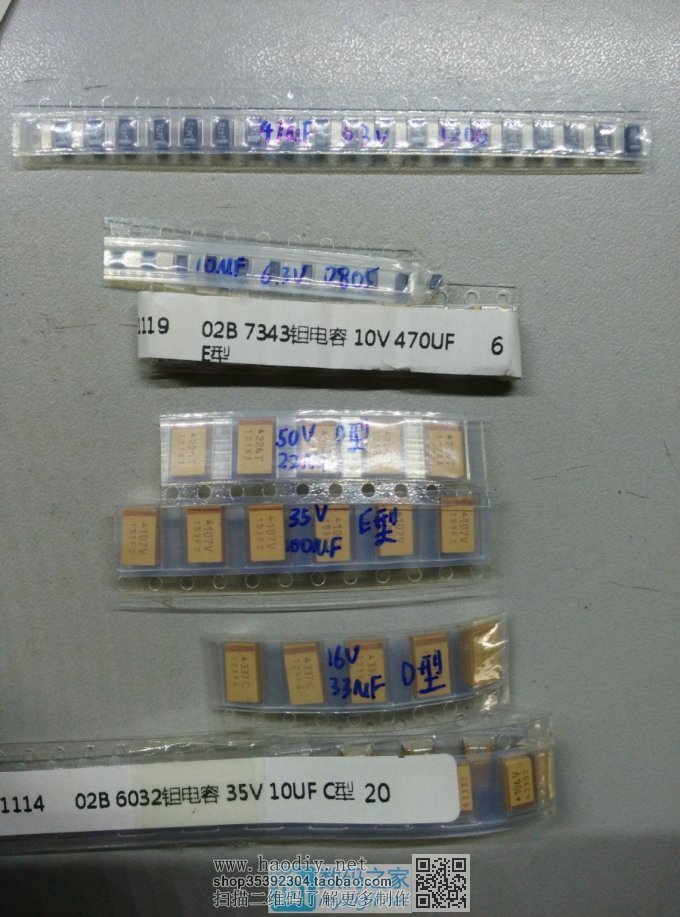

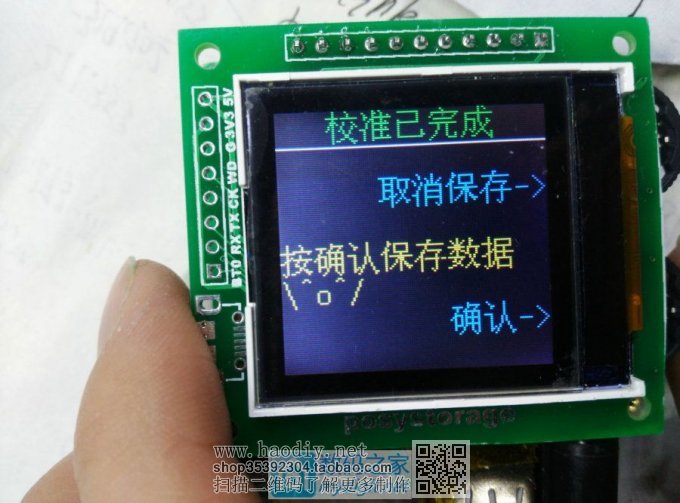

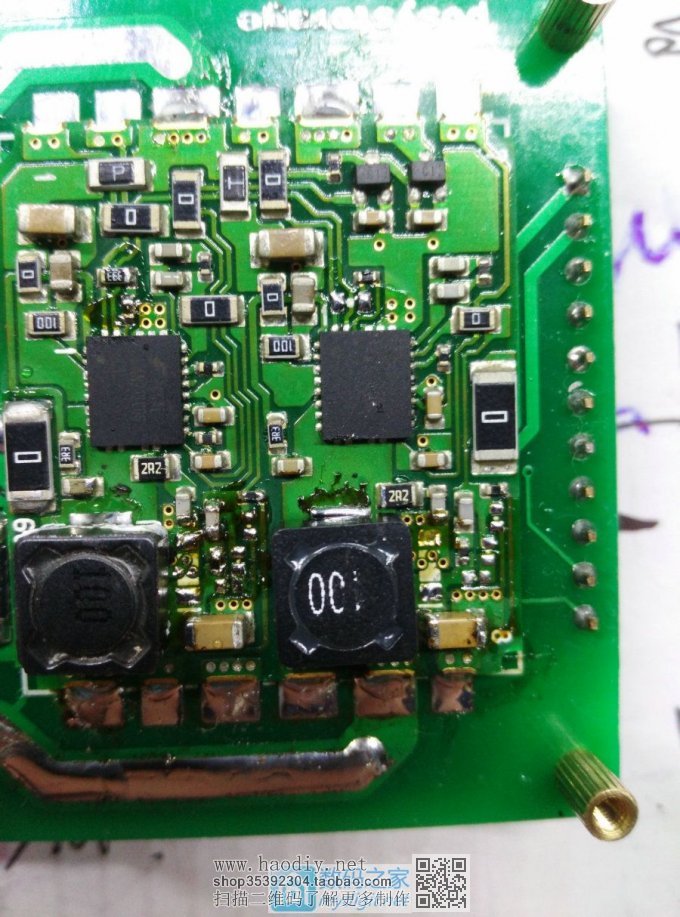

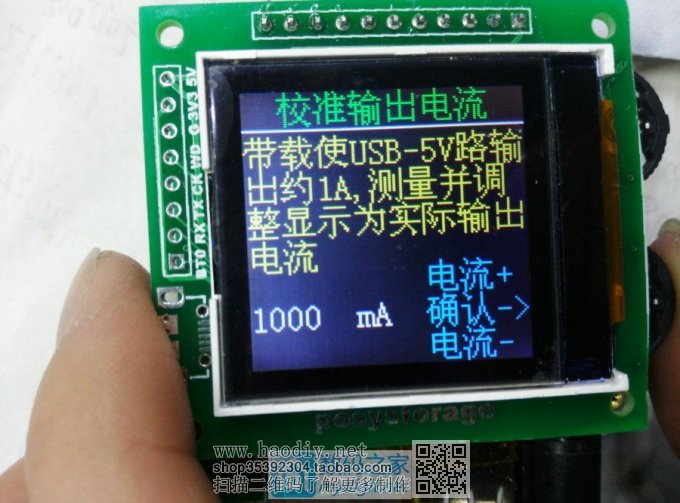

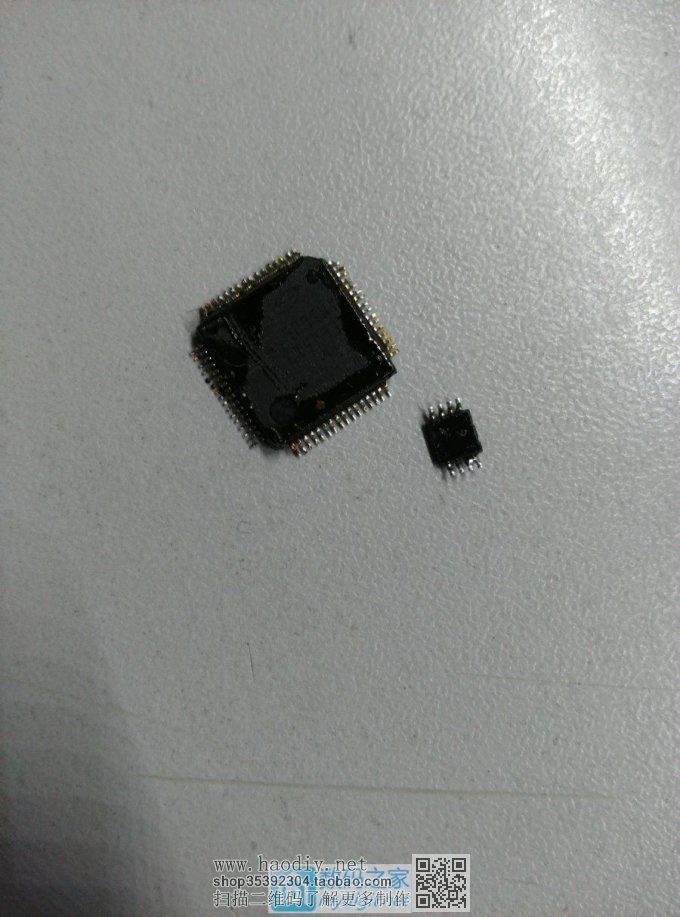

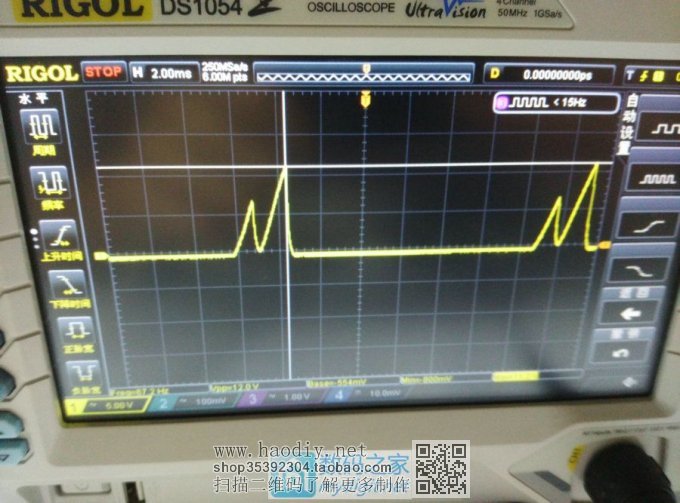

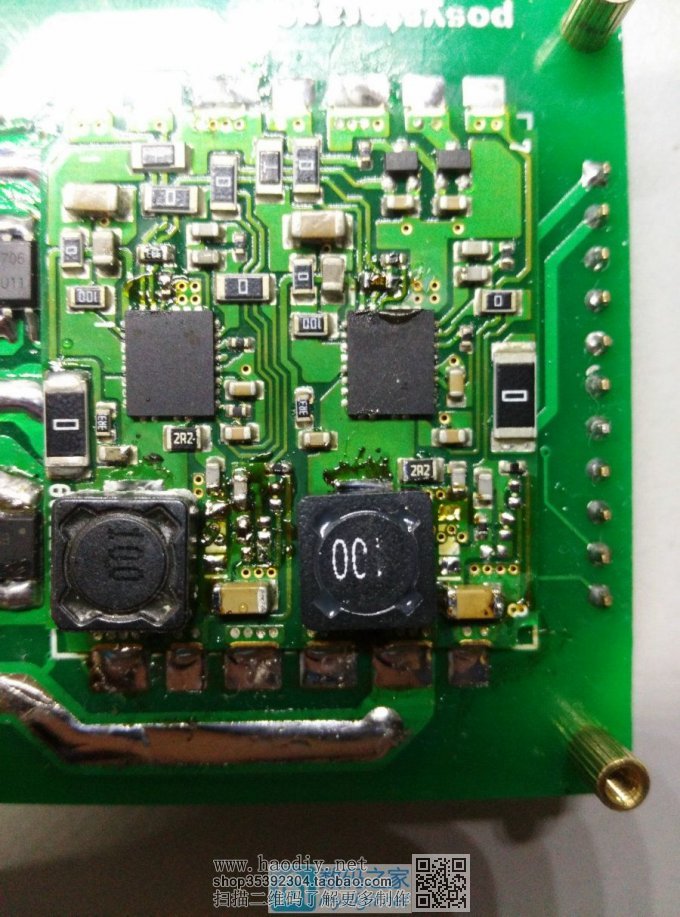

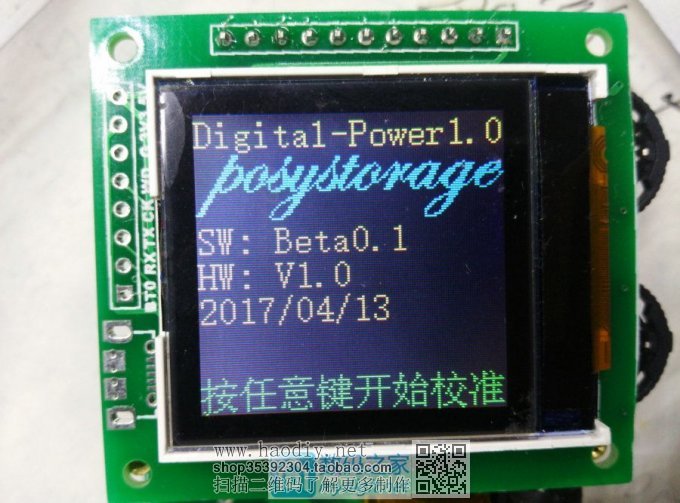

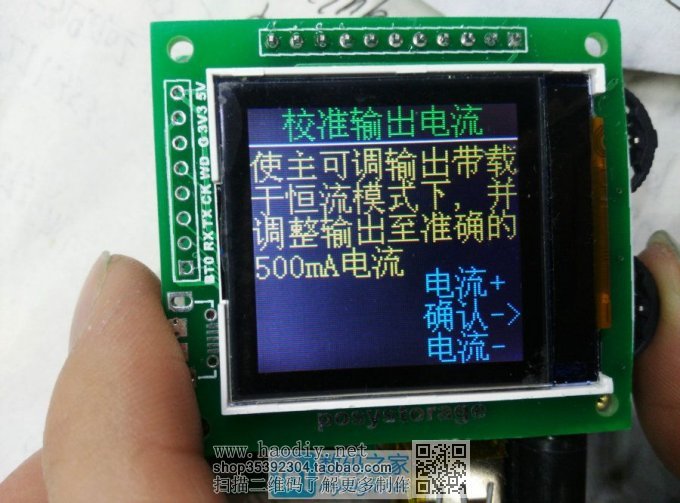

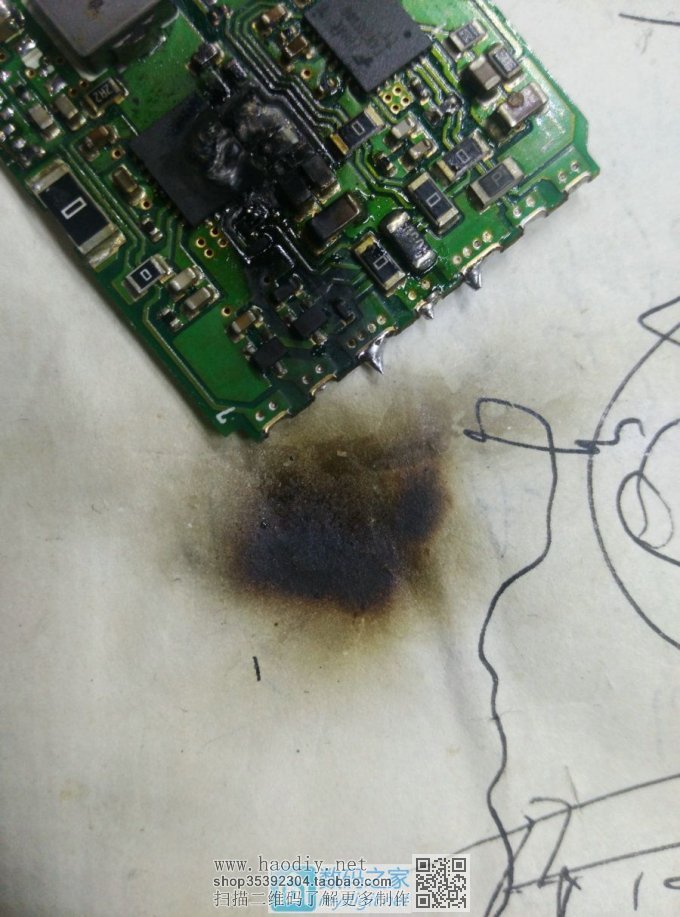

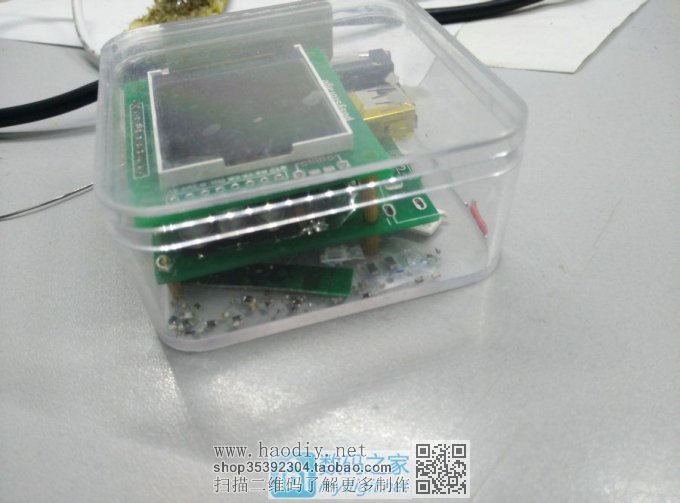

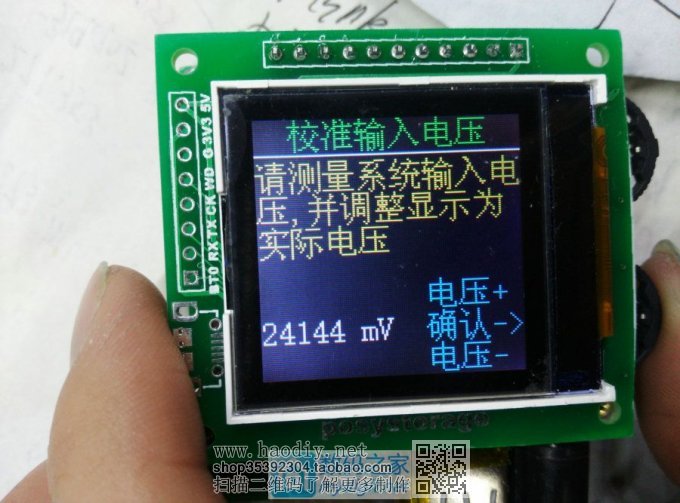

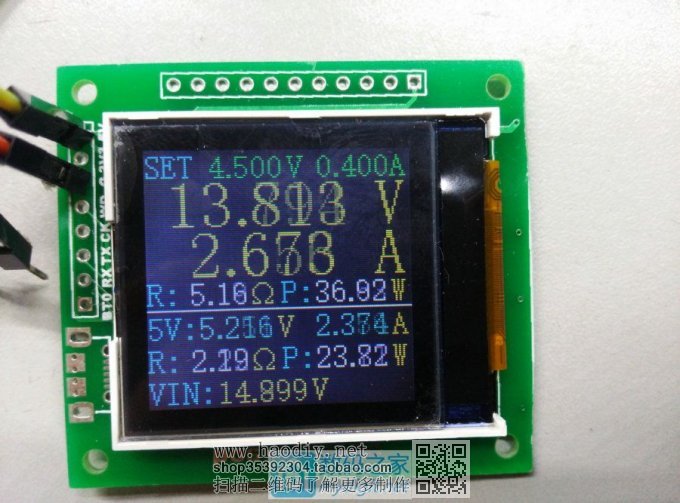

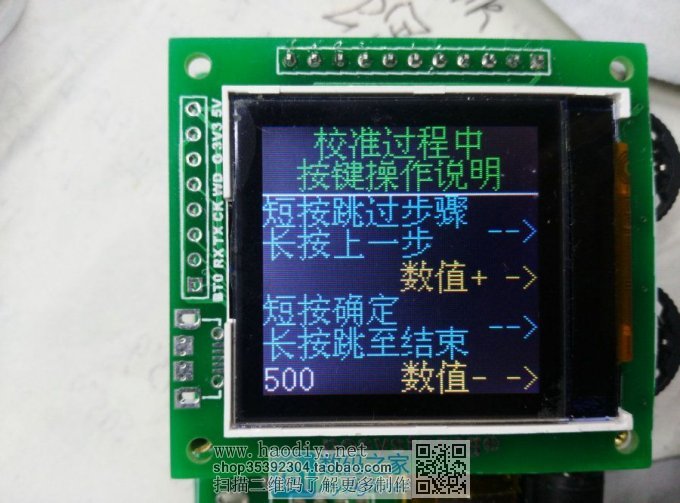

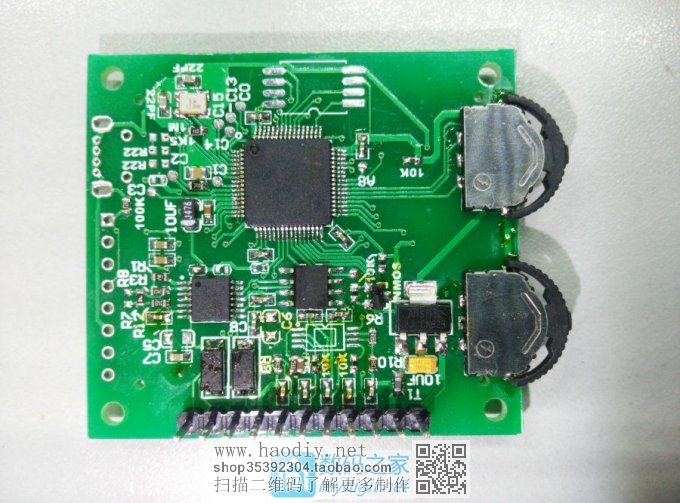

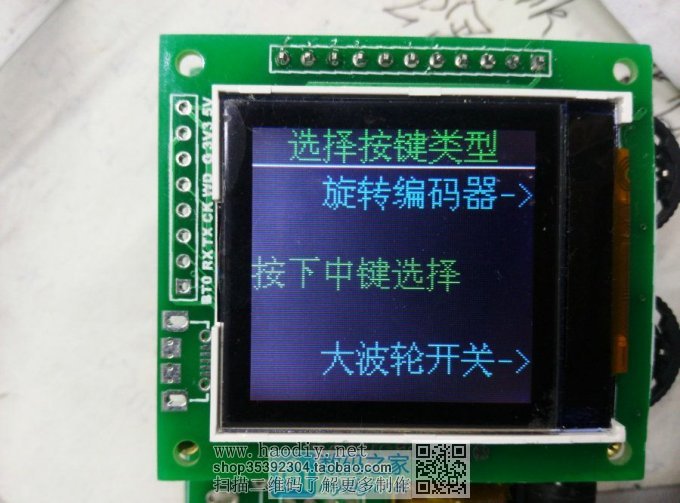

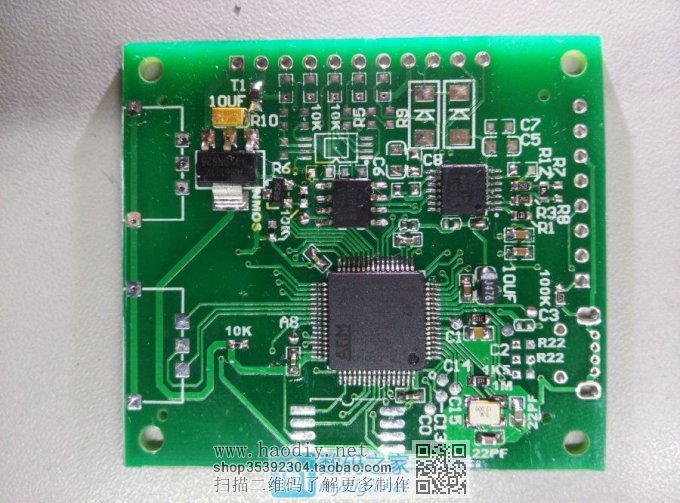

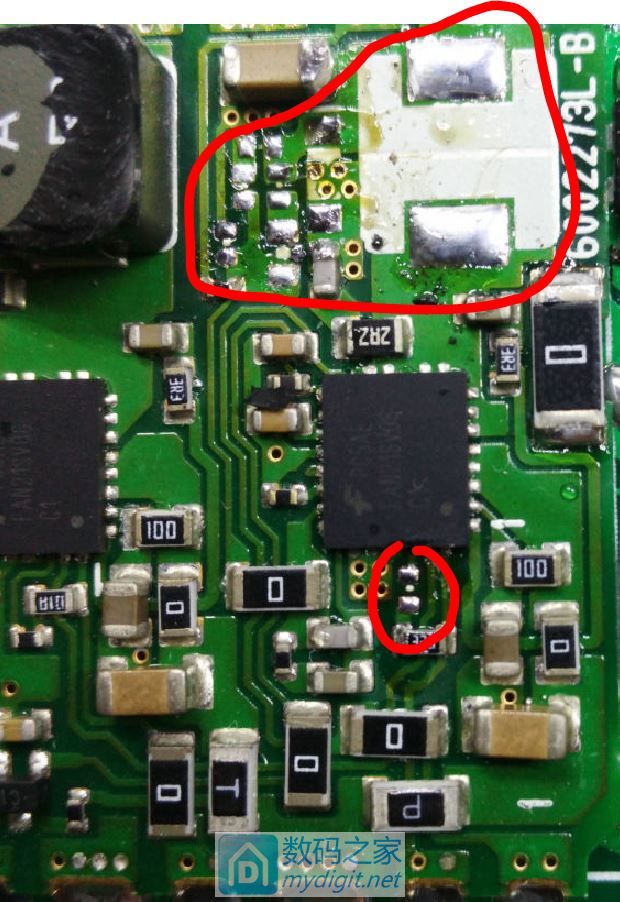

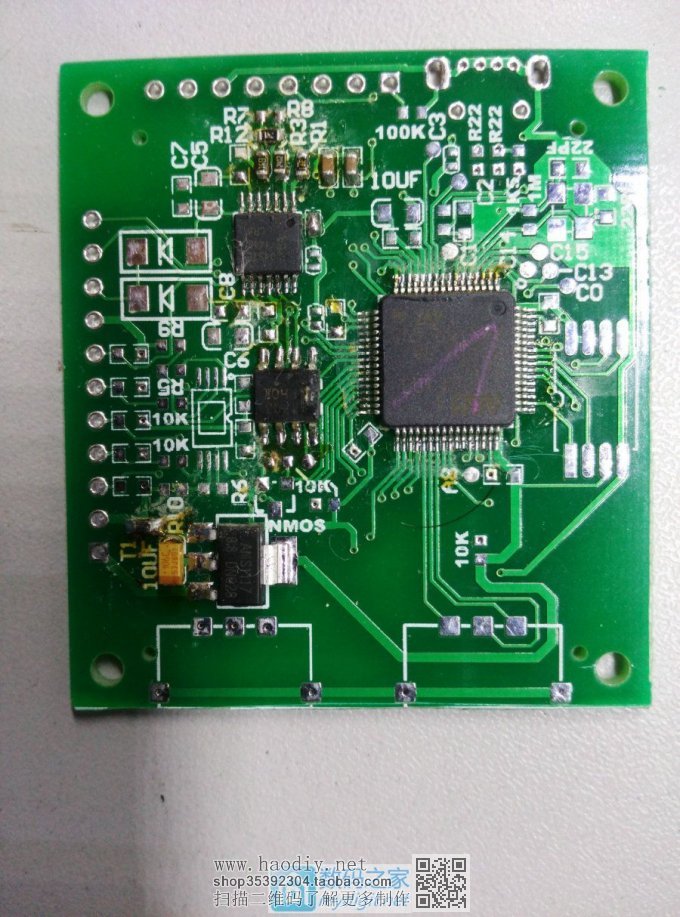

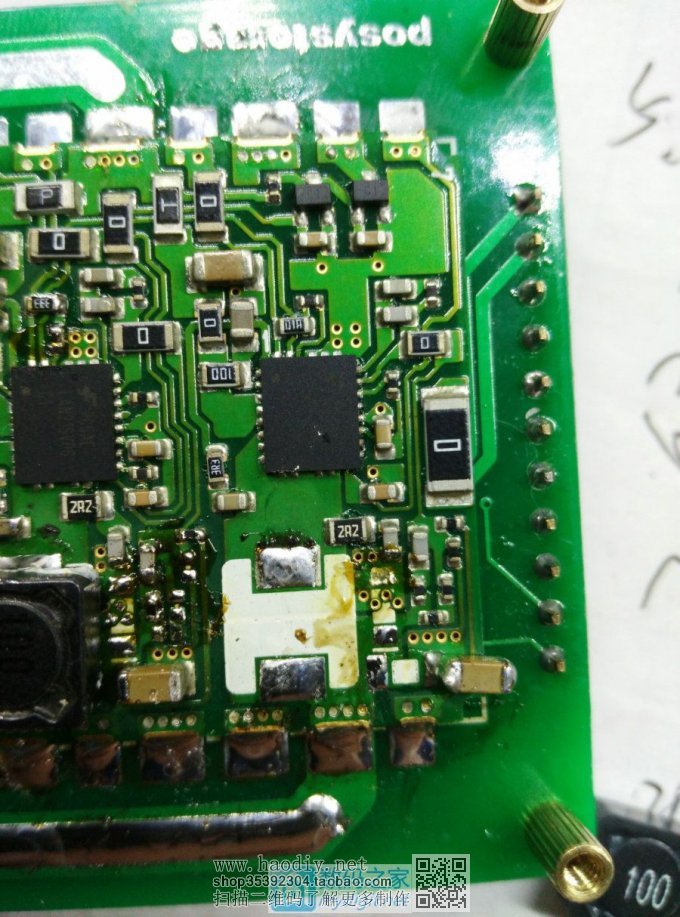

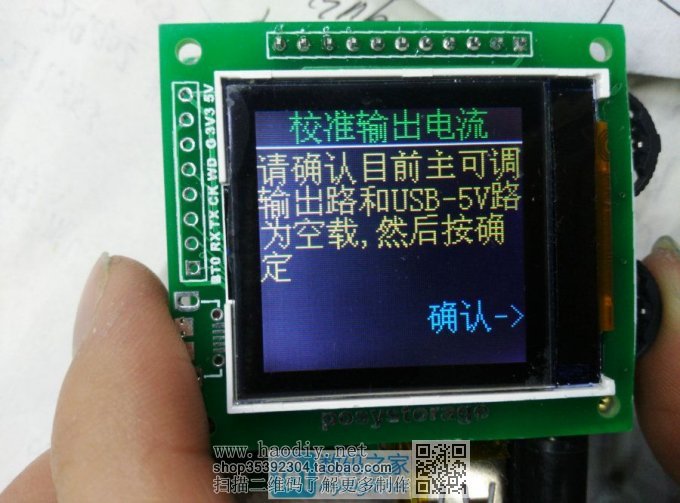

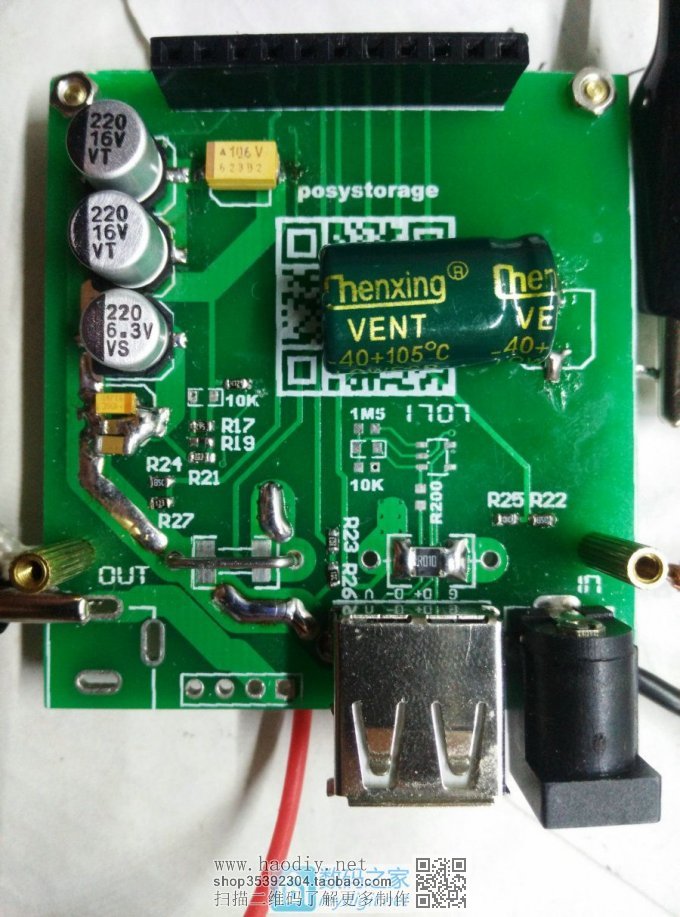

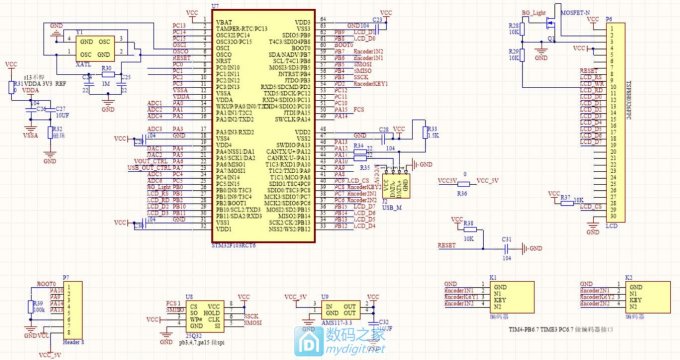

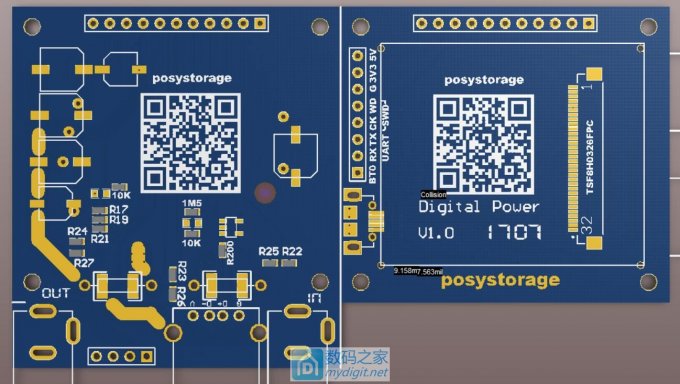

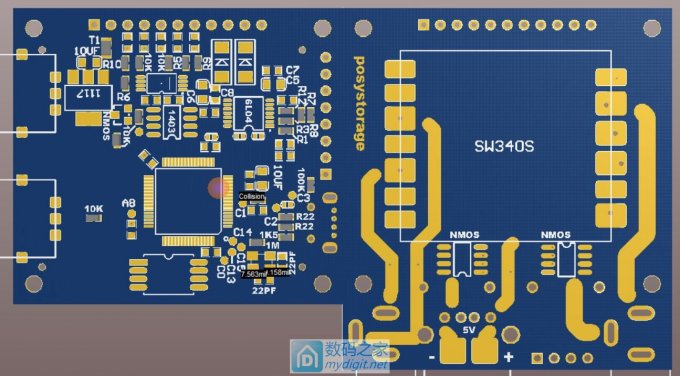

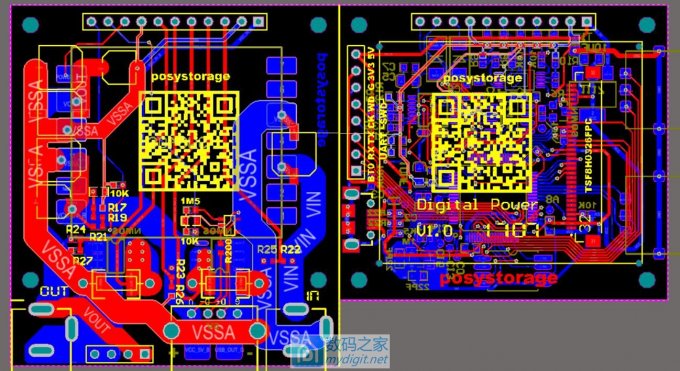

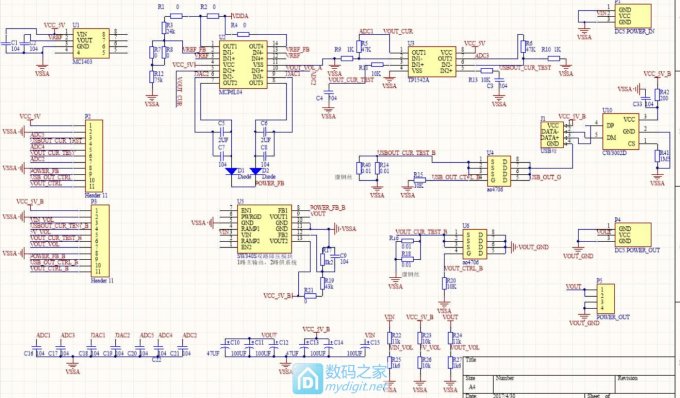

 焊接最小系统外围的元件。检查没问题以后下载固件  焊屏幕  接电屏幕显示正常  焊调整电压电流用的大波轮开关  完成上侧板除电流放大运放外的其他东西和排针  接下来制作下层板 先焊模块  背面焊好电容 此处上电，模块应该有1V输出和3.3V输出  改5V路输出 拆掉1.5UH电感和一大堆元件  换上10uh电感（不换也行，效率低，发热大点）焊上390K欧的RAMP电阻  调整背面的取样电阻，使5V路输出5.1V左右 改主输出路 拆掉2.2UH电感和tvs  换10uh  拆RAMP电阻和取样电阻  装上2M欧的RAMP电阻  校准用的是分段校准，但是感觉现在分的段还是有点少，段中点偏差不小。后续再改改 图上都是中文，就不打字说明了 长按下键进入校准界面              电流有180mA 500mA 1A 2A 3A  usb路电流 500mA 1A 2A   boom惨案现场 调电源总少不了boom，电光火花黑烟，嘿嘿嘿 失控冒烟的模块  简直叫火光四溅（还好没有正对这脸）  而且还拔错了电源，冒烟瞬间一把拉了烙铁的电源（拉错了），结果发现火花继续，痴呆了10秒才发现拉错电源了，应该是拉隔壁插孔，哎  pcb都炸没了一部分  房间里味道一整天没散  还有炸了的单片机和运放 注意，炸了的三样东西，还不是在一次事故里面一起炸的，是分别炸的  还好单片机和运放都是来自一元pos机，重新再杀个机，损失没那么惨重  这是自激的时候的输出波形   后期改进： 首先是大家也看到了，我现在用的电容很烂，甚至那几个电解连耐压都不够 一个字，换。已经剁手了一些钽电容，还有一堆mlcc没上镜  计划： 输入用一颗50V10uf黄豆 4-5颗50V15uf mlcc X7R 主输出 一颗35V100uf黄豆 2颗35V10uf黄豆 2-3颗50V15uf mlcc X7R 5V输出 一颗16V330uf黄豆 一颗16V100uf黄豆 2-3颗25V22uf mlcc 电容差不多15元左右，可以接受（虽然比降压模块+mcu+运放还贵） 全黄豆板厚度预计能缩减8mm左右，成这样厚  然后程序方面 再优化校准 搞个快速调处电压界面，放常用电压 搞个锂电充电流程 输出保护（过压过流等等）（现在的mos只有开机避免尖峰的作用） 等等等 关于输出保护 之前测试了一下反馈速度 确实有振铃现象（开关电源都有的通病）  而且还蛮严重的 设置5V输出，500mA恒流 示波器开单次捕获 用镊子短接输出再松开，可以得到图像（也就是恒流到恒压切换时） 实际上最高震到了大约12.2V的样子，有烧东西的可能  所以后面看看，能不能做到在恒流到恒压的瞬间，吧mos拉断等到电压稳定再导通。起保护作用。不知道速度能不能达到。 最后，就是外壳 目前能装进pos机盒子里  专口袋里面就能走，到哪儿借个笔记本电源就能用 但是似乎不太好看啊，散热也不怎么好，等我再想想咋整个外壳呢 程序源代码 固件 原理图等等      最后鸣谢坛友shi988（也叫雨中风）  数控源码 固件 原理图.zip (501 K) 下载次数:112 为自己打广告 diy锂电池暴力充电小板，3a充电无压力!!!（已更新4A无压力）|http://bbs.mydigit.cn/read.php?tid=2037194 GD32也疯狂！超频上avi视频解码播放 240*320 10fps|http://bbs.mydigit.cn/read.php?tid=2050795 做个超低成本简易任意波信号发生器 10hz-200khz http://bbs.mydigit.cn/read.php?tid=2019668 魔改UT33D万用表--锂电供电+自动休眠+摇晃唤醒+背光控制http://bbs.mydigit.cn/read.php?tid=1952403 用STM32F103做个简易无损音乐播放器，软解FLAC/MP3/WAV|http://bbs.mydigit.cn/read.php?tid=1925663 (责任编辑：admin) |
