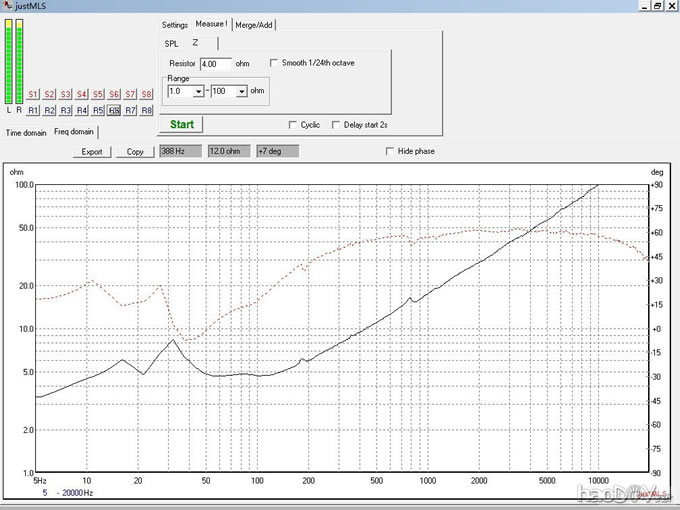

 带空纸盆低音箱阻抗图：(分频点100Hz)

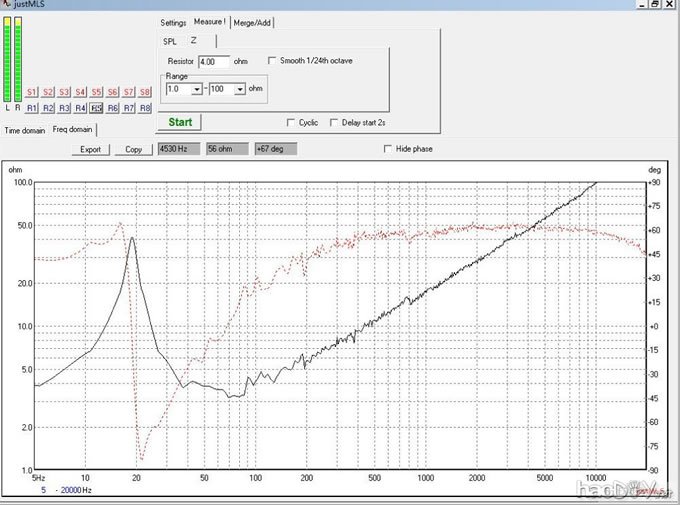

低音喇叭自由状态下的阻抗图;(图中看出与厂方提供的参数Fs一致)

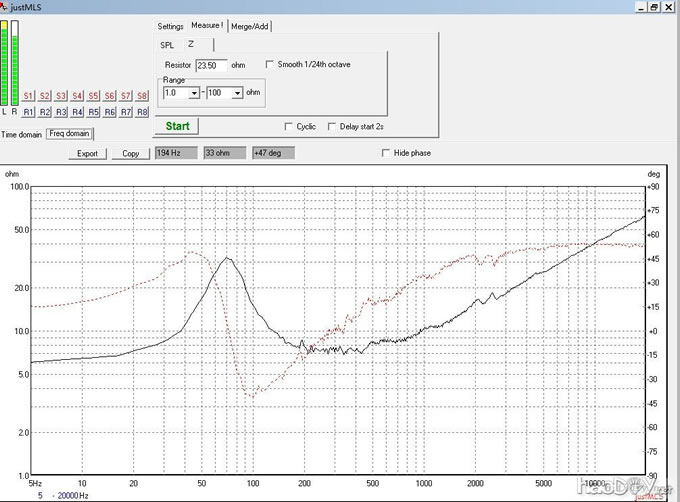

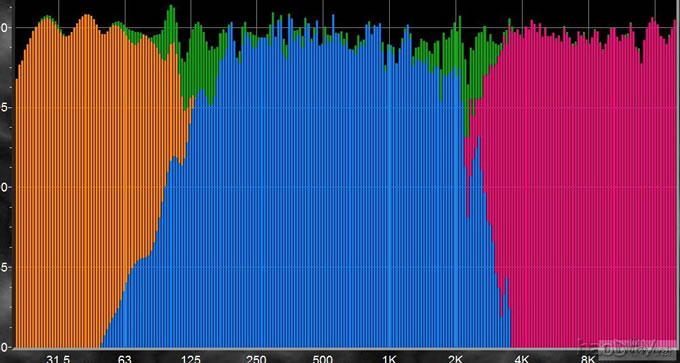

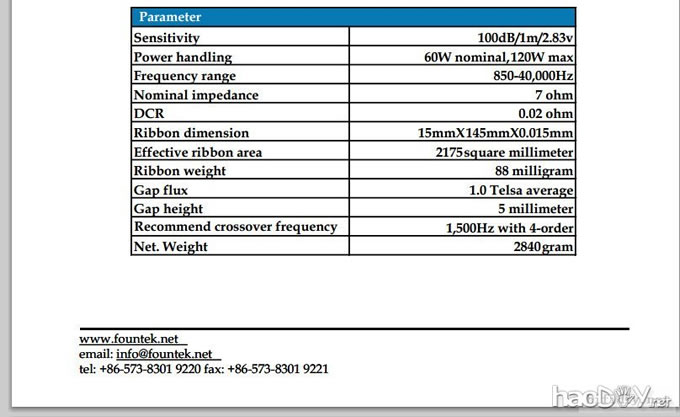

密闭中音箱阻抗图;(箱内体积Vb=Vas，Fb=Fs.与厂方提供的参数Fs一致 分频点100，2K)  我用我的方法，早己在享受美妙的音乐。为了分享经验，今天才第一次使用justMLS来验证箱体。如此的新手，肯定适合新人之间的交流，同时高手也会看到问题的。 以上的自由阻抗图只是喇叭在箱上松开螺丝斜放在箱口，上有中音箱，下有低音箱的影响，而且没有使用论坛提供的测量套件。在短时间內测出喇叭在箱体与没箱体间的阻抗差异 . 密闭中音箱阻抗图;(箱内体积Vb=Vas，Fb=Fs.与厂方提供的参数Fs一致 分频点100，2K) 我使用喇叭管理器分音，没问题，后续会说明。另外，前面的高音提供的资料写明，建议分频点在1500Hz以上，釆用4价分频 谐振，就如你玩跳板一样，越跳越高，理论上，你可以跳上月球!同样，喇叭也会谐振，此时，它会产生极高的反电势，扺消功放输出的信号电压。相当于阻抗极高，几乎不能产生足够的电流控制喇叭，亦即是喇叭一但进入谐振状态，己不按功放输出的音乐信号发声了。这就是低音不准的原因之一。所以，测量喇叭阻抗来获得其谐振频率，是非常重要. 从102楼的低音喇叭自由阻抗图可知：喇叭不装箱时，其谐振频率是Fs=18，8Hz。如果装进现时同样体积(100升)的密封箱，根据与Vas的关糸，算出其谐振频率为32Hz。我釆用了上面说的无厘头原理，用空纸盆来抑制谐振。从而出现了两个小小的阻抗峰值，从图中看最大值不到8欧，远少于自由状的40欧(厂方提供的数据约65欧)。此时喇叭仍受电信号控制。 密闭中音箱釆用箱体大小与Vas参数接近，其谐振频率与在不加箱体时的谐振点接近。此时，分频点高于谐振点，让喇叭的工作频段避开谐振点，从而，，，，，，不用说了吧?! 朋犮们，如果你要做好箱，一定要理解这点。 先上三分频的频响图;在音箱一米处测量，没有使用时间窗口，全为实时.横座标频率起始点为20Hz ,结束点为20KHz. 麦克风末加入修正参数修正，其20Hz修正如下： 19.95Hz -3.09db 25.12 -2.08 31.62 -1.30 39.81 -0.83

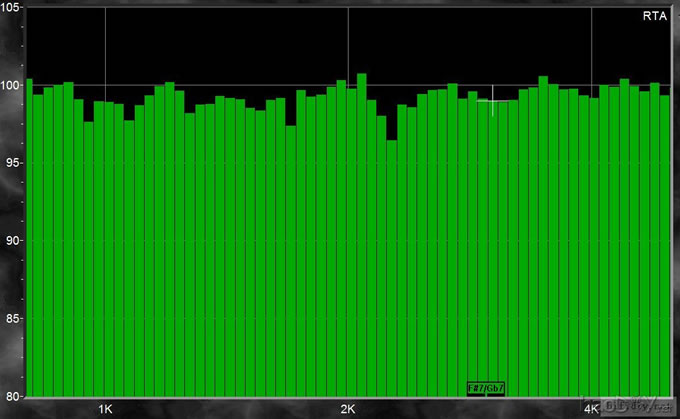

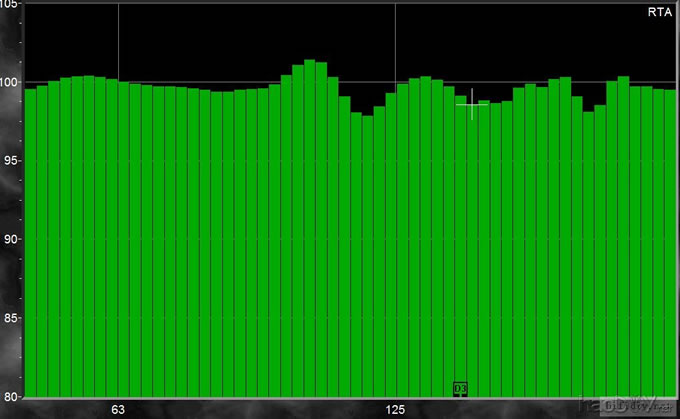

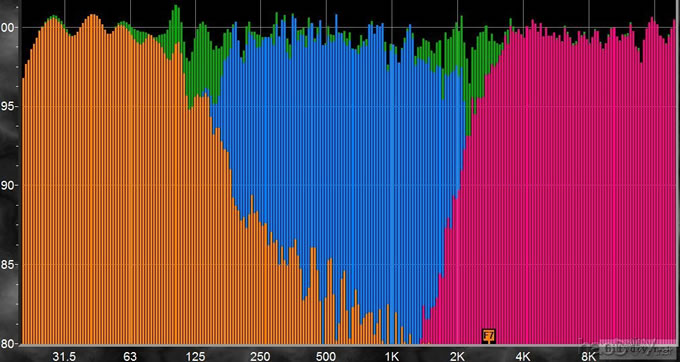

分频点局部放大;详细测试条件及分析后续。

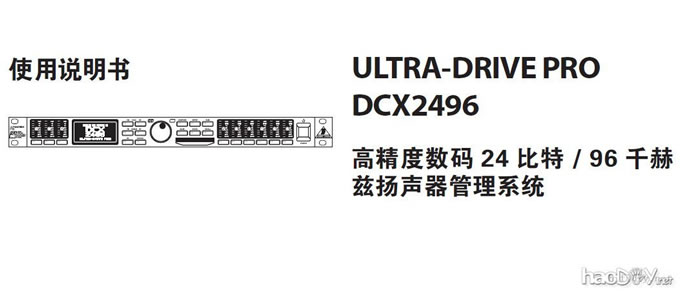

 木工经验不足，靠台锯搭够(救). 调箱没经验，靠的是这：DSP (数字D一信号S一处理器P)

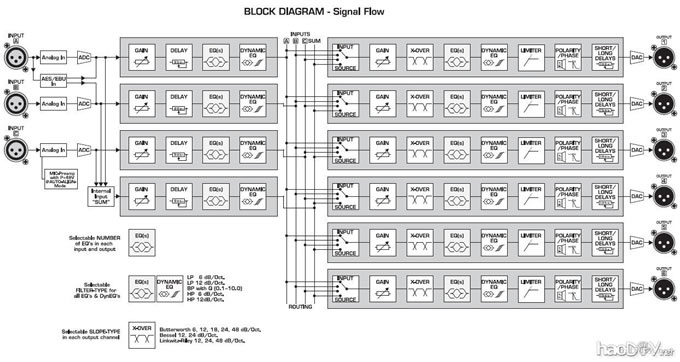

信号处理框图;
