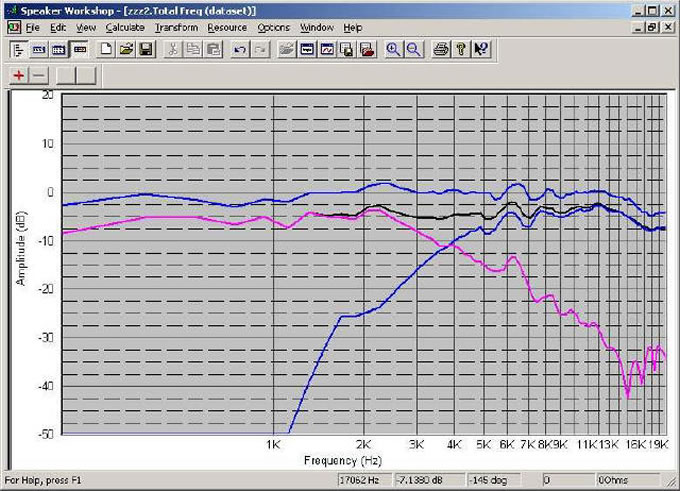

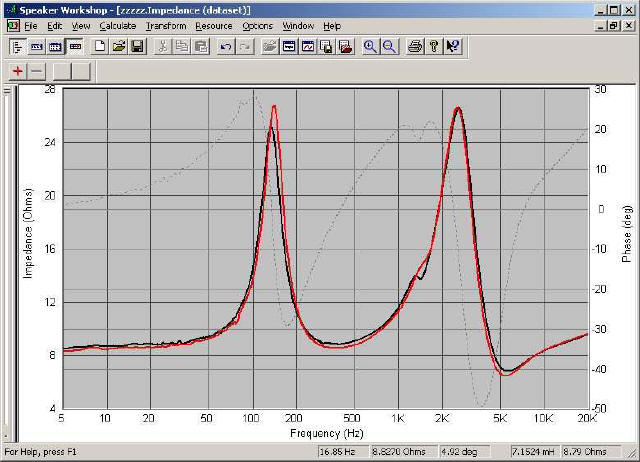

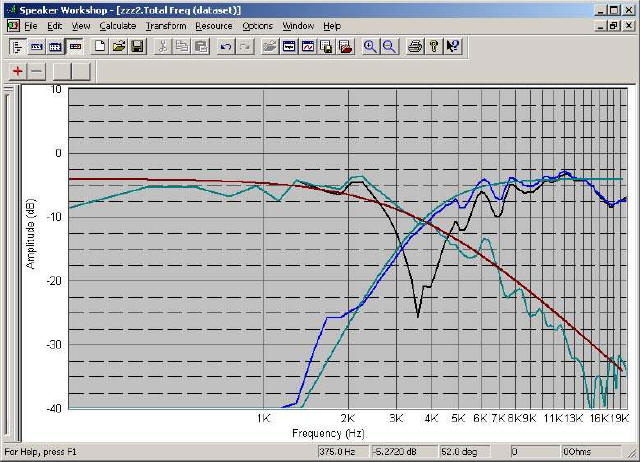

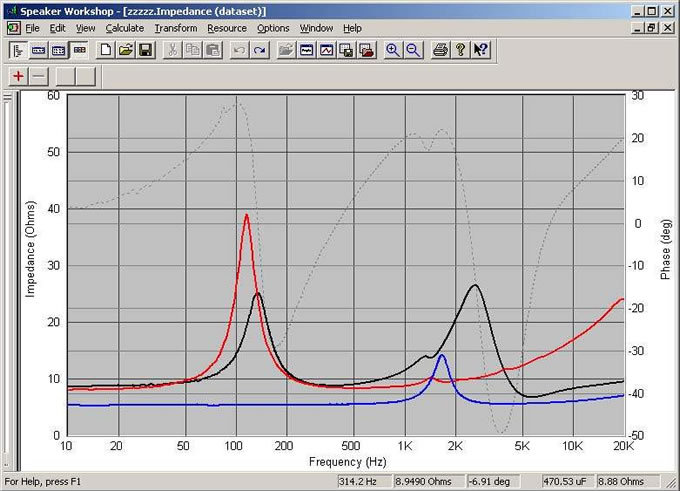

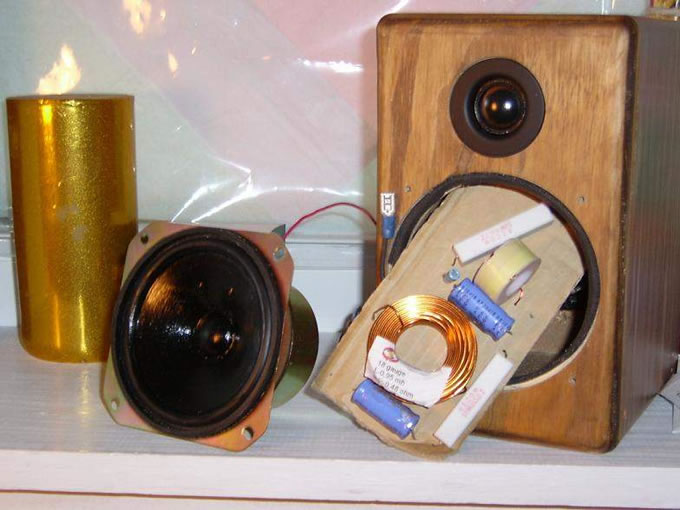

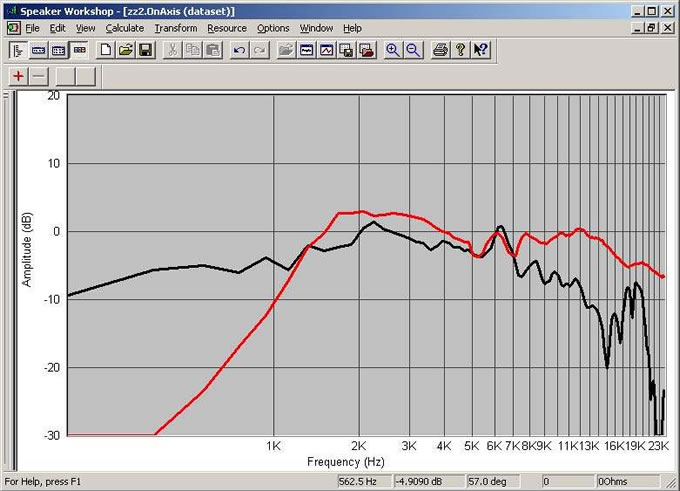

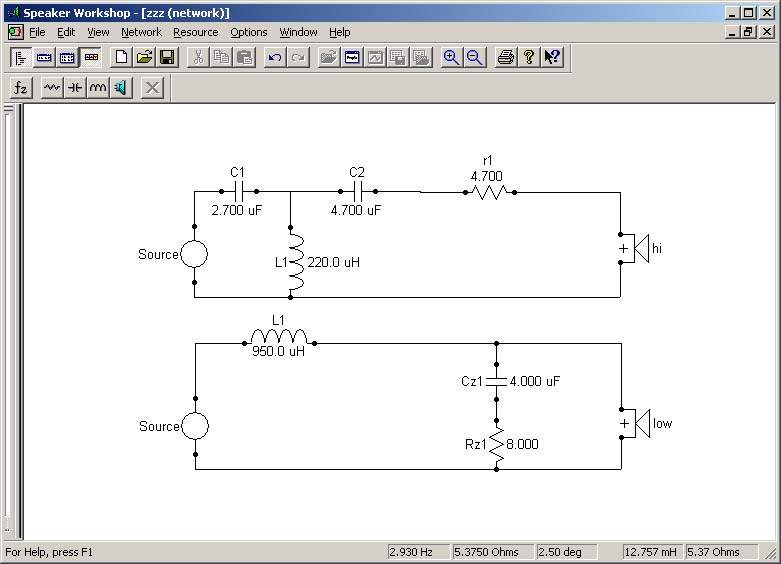

最近做了这一对小箱，当作多年没做箱的小练兵吧。前面板用夹板，其余用MDF+贴皮，不过上光油上的不好，gf说样子比我还丑，所以...献丑了，呵呵。接线还是全部鸡线，分频器用先进的纸板穿孔技术，大家不准笑偶~~  来个内部照，高音是杂牌丝膜，低音是杂牌四寸涂纸盆， 分频全用无极电解，因为用mkp就要变成电容比单元贵了。都是多年没用的仓底货。 跟着说说设计过程。下面是高低音单元的实测阻抗和装箱后的单独频响图，用speakerworkshop测的。    上面是分频器的初步设计，因高音谐振约为1.6k, 初定分频点为3.8k. 因为高音比低音发声点靠前，所以设计低音的分频斜率比高音低，低音用二阶linkwitz-leily, 高音用三阶电分频/四阶声分频，上图分别为目标响应， 模拟高低音响应， 和反相位响应。因为高音用四阶，所以平常不用反接，反接时则会在分频点出现深谷，深谷则代表了高低音的同步性好。 下面的三条线是模拟的高音，低音和总频响图。上面的线是做好后的实测曲线，基本相差无几。   分频器的电路图。顺便一提，高音是6欧，低音是8欧。  完成后的左右声道阻抗图，可见分频元件和单元都有点离散性，但整体还可以。因为吸音棉一边放少了，造成Q值不一样，从谐振峰的高度可以看出来，还有待调整。开声的感觉是中高音不错，中频2.2k左右的小峰有一点冲，但幅度小问题不大。因为是四寸闭箱所以100hz以下基本没有了，准备和低音炮合用于电脑。 (责任编辑：admin) |
