倒相式音箱的设计与调试

时间:2015-06-15 09:47来源:www.crystalradio.cn 作者:szlz61 点击:
先说几句题外话:正式进入矿坛,五届大赛已经开幕。一套音响几年前已经做完,一时没有拿得出手的作品方案,踌躇再三,写篇文章介绍关于音箱的体会,重在参与吧。 时近年关,仓促之中难免漏误,欢迎坛友指正。本人发图后不会继续输入文字,请坛友待十五楼发完
先说几句题外话:正式进入矿坛,五届大赛已经开幕。一套音响几年前已经做完,一时没有拿得出手的作品方案,踌躇再三,写篇文章介绍关于音箱的体会,重在参与吧。
   时近年关,仓促之中难免漏误,欢迎坛友指正。本人发图后不会继续输入文字,请坛友待十五楼发完后再指教吧。

   扬声器技术跨越电、力、声三个学科,其失真约为功放的十倍,因而成为音响系统的瓶颈。为克服“声音短路”,低音扬声器还必须有合适的音箱配合,才能很好地工作。市售高档音箱中,扬声器和分频器的价格只占售价的十之一二,其价值主要体现在音箱的设计和调试中。因此为高品质的扬声器配套合适的音箱,使其淋漓尽致的发挥作用,成为音响发烧友施展拳脚的乐土。
   介绍音箱设计和调试的著作比比皆是,但往往众说纷纭,莫衷一是。此处不涉及复杂的理论,只介绍本人制作音箱的经过和心得,辅以必须的测量和简单的计算,仅供坛友参考。

一.        音箱设计
1.扬声器的选择
(1)扬声器口径的选择
扬声器口径决定了音箱的频率下限和功率,似乎越大越好。但越大口径的扬声器配套的音箱容积越大,需要的听音室也越大,因而受到限制。听音室面积在十二平方以下,扬声器口径不宜超过8寸;三十平方以上可用12寸扬声器;一般家庭以10寸扬声器为宜。
(2)扬声器振膜和音箱形式的选择
扬声器振膜材质对重放音乐的品质有一定影响,应该根据喜好音乐的类型选取。喜欢劲歌劲舞大动态交响乐的,选材质比较硬的金属盆或PP盆,做封闭箱比较合适;喜欢声音松软、低沉、富有弹性的,选材质比较软的涂覆纸盆或羊毛纸盆,做倒相箱比较合适。
(3)扬声器灵敏度的选择
低音扬声器的灵敏度越低需要功放的功率越大,所以不宜过低。但也不宜高于中、高音扬声器,否则如低音过强,使用功率分频器时难以衰减。以90Db左右为宜。
(4)扬声器品质的选择
音响是用来听音乐的,音乐是从扬声器放送出来的,扬声器的重要性不言而喻。市场规律一分钱一分货,在预算允许的情况下,尽量买品质高一些的扬声器。

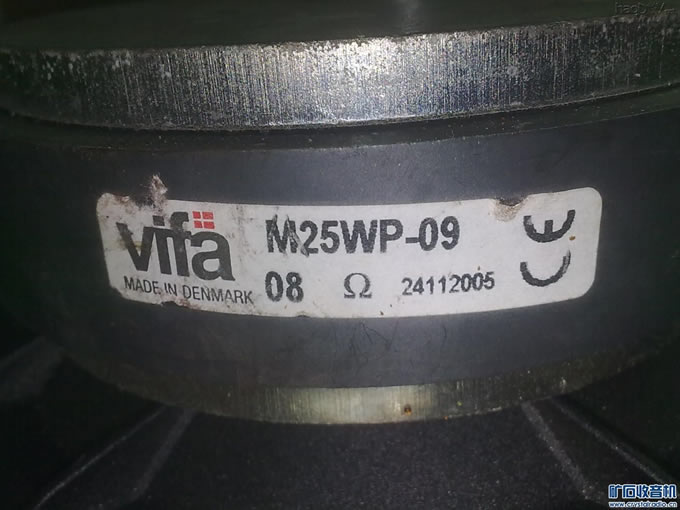

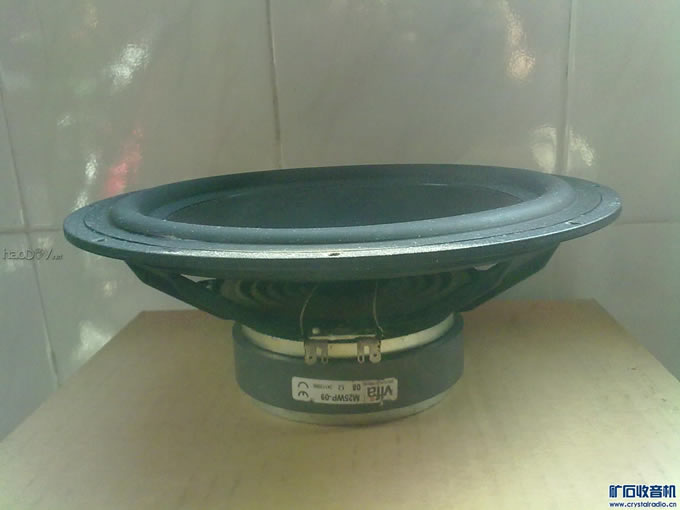

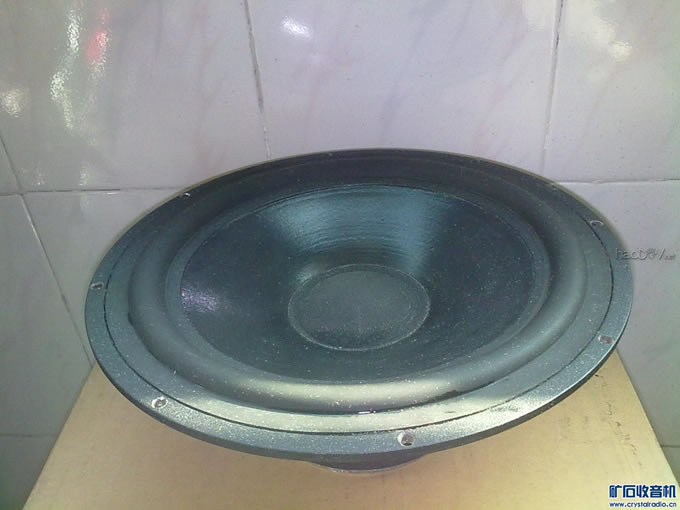

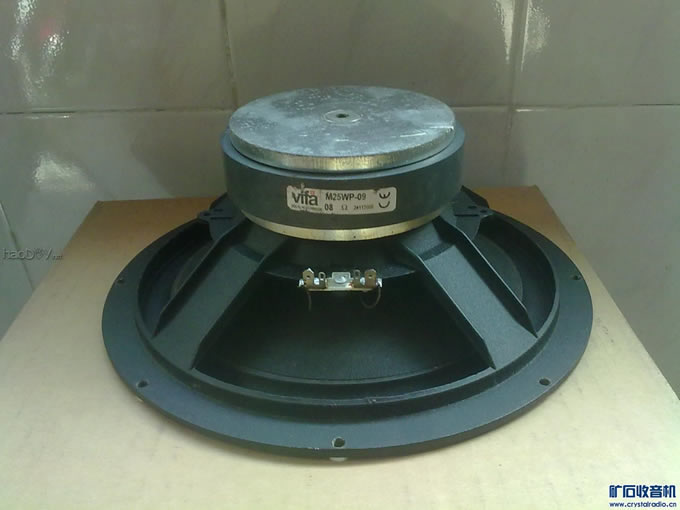

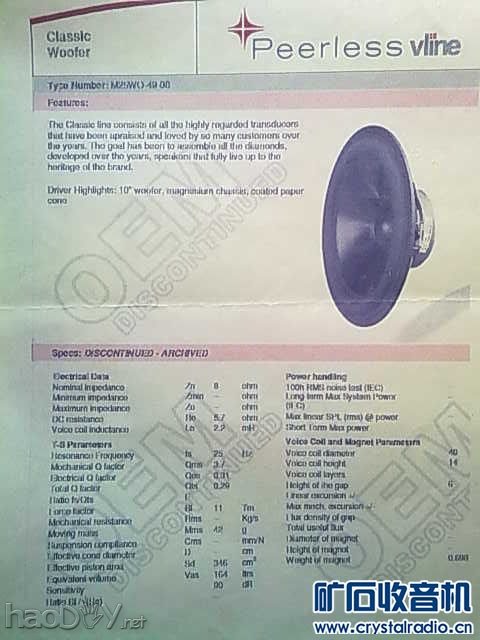

本例选用丹麦原装Wifa(威发)10英寸涂覆纸盆扬声器,型号为M25WP-09,外型见图一中照片(1-4)。销售商没有资料提供,网上找到图一(5),外观相似,经测量发现有些参数相去甚远,还得自己测量,才能据以设计音箱





倒相式音箱的设计与调试






倒相式音箱的设计与调试






倒相式音箱的设计与调试






倒相式音箱的设计与调试






倒相式音箱的设计与调试


2.扬声器的老化
   新扬声器的振动部分需要经过充分使用,性能才能趋于稳定,这个老化过程可称为“煲”。在自测扬声器参数前,或按给定参数制作好音箱开始调试前,扬声器都要经过充分的“煲”。在普通使用情况下约需六个月,如需快速“强煲”,可将扬声器采取隔音措施(如用棉被包起来,装进大纸箱),加上额定功率10%左右的市电,连续煲半个月后测谐振频率,以后每隔一个星期测一次,相邻两次没有变化才算完成。
   经过“透煲”, 扬声器的谐振频率可下降一成多。
3.扬声器参数的测量及有关计算
  在没有扬声器参数时,必须通过测量取得。即使有厂家给定的参数和曲线,扬声器配对也需要测量有关参数。
(1)谐振频率Fo。
