一款适合初学者DIY.专业工具制作的高级音箱书架箱(13)

时间:2012-11-27 09:56来源:bbs.hifidiy.net 作者:ed168 点击:
2012-8-28 15:09 24Hz 下载 (133.51 KB) 2012-8-28 15:09 30Hz 下载 (126.99 KB) 2012-8-28 15:09 36Hz 下载 (125.48 KB) 2012-8-28 15:10 50Hz 下载 (129.31 KB) 2012-8-28 15:10 50Hz缩小 下载 (124.11 KB) 2012-
2012-8-28 15:09

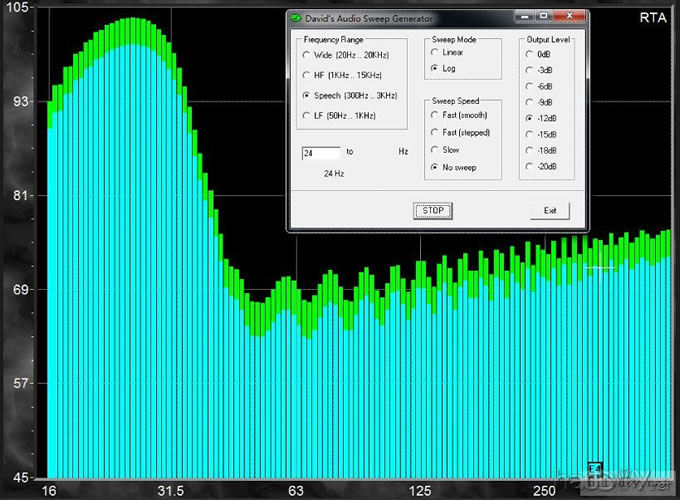

24Hz
一款适合初学者DIY.专业工具制作的高级音箱书架箱


30Hz
一款适合初学者DIY.专业工具制作的高级音箱书架箱

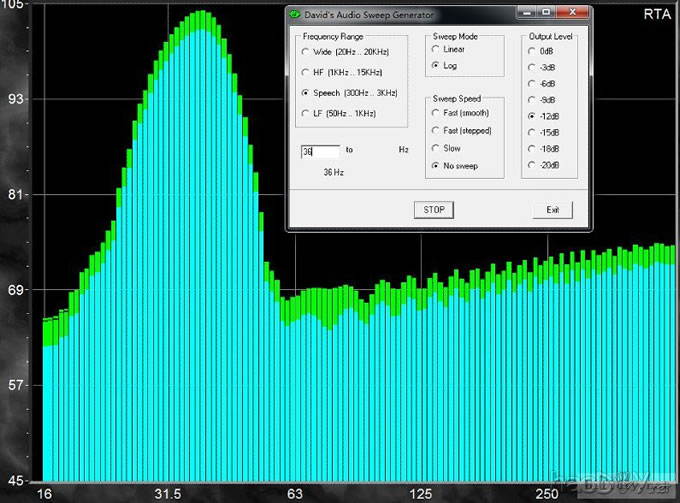

36Hz
一款适合初学者DIY.专业工具制作的高级音箱书架箱

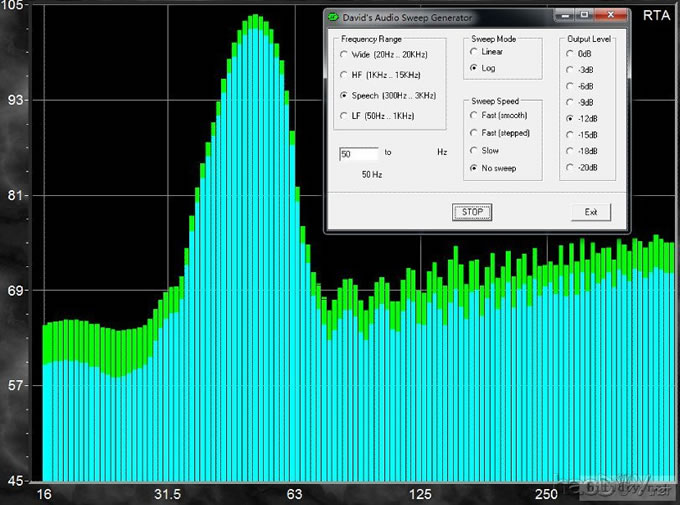

50Hz
一款适合初学者DIY.专业工具制作的高级音箱书架箱

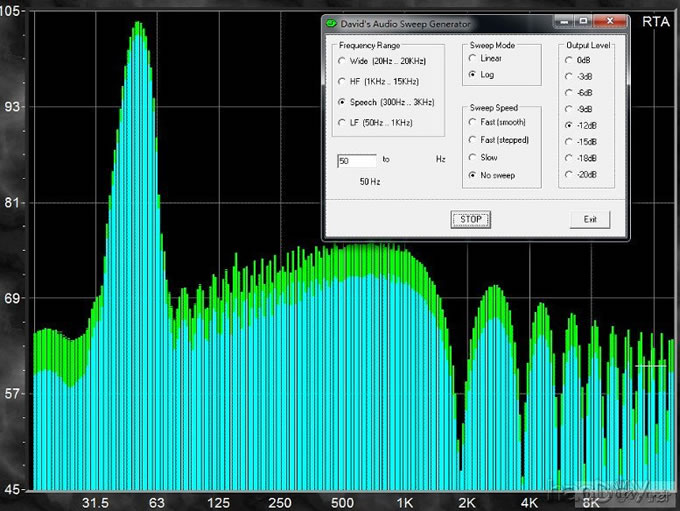

50Hz缩小
一款适合初学者DIY.专业工具制作的高级音箱书架箱

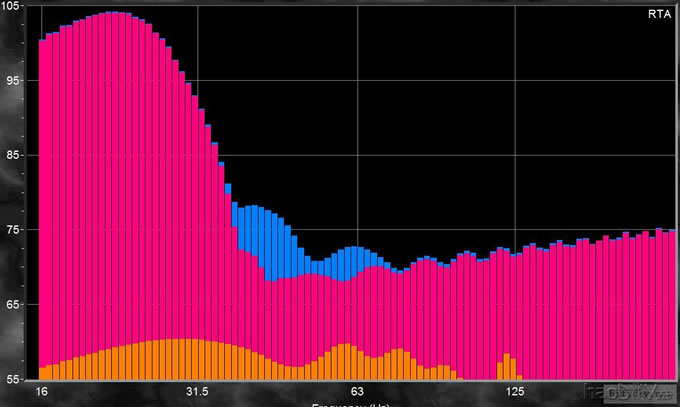

我们特别分析一下20Hz的响应,下图与上面20Hz图是一致的,只是记录关糸颜色改了,其中红色是电信号,蓝色是响应.
一款适合初学者DIY.专业工具制作的高级音箱书架箱

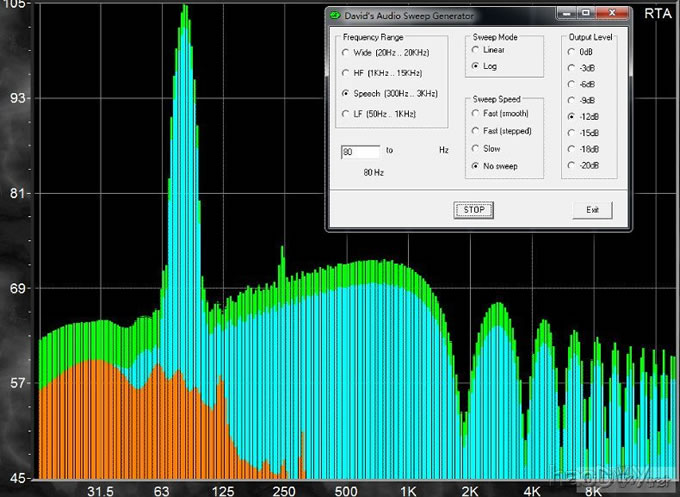

很明显,在40Hz至70Hz之间出现蓝色,其它地方红蓝完全相等,这是失真,也许来自听音环境中某些东西振荡 .只是在40Hz处的失真幅值才有78db,与响应最大幅值104db差了26db,刚好是三百份之一,听感上完全分辩不出。之后,其它频点都频响与信号重合。但在80Hz的频响图中,在250Hz出现毛刺,如下图。
一款适合初学者DIY.专业工具制作的高级音箱书架箱


因幅值极少,人耳是分辨不出。这种分柝不是很严谨,但对业余者来说满有参考价值。如果用这方法检验我之前提到的20频输进小箱子,却听到明显的声音,图形就淸淸楚楚看到电信号与响应出现巨大的不同。

另外说一下,在20Hz输出时,只感到心跳加速,耳朵有气压感,听感非常小。

上面测试,麦克风摆在听音位置 。

大家有兴趣可测一下比较,看看低频响应是否比这更好。有些朋友若没有测试工具,但看了这些直观的图形,使用耳听,声压计测量应有更多的感覚吧。

重申:以上方法很不严谨,但业余使用却很好比较和参考,频点相距不大时,随便用一个聊天的麦克风也可以。 这种方法也可根据电信号与响应的差值作描点画出频响曲线。
