玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

时间:2012-12-14 22:53来源:bbs.hifidiy.net 作者:johnpan 点击: 次
淘到一对拆自天朗CPA12的12寸同轴单元，型号K-3128，铝盆架羊毛盆。 三十年前的老单元了，盆架掉漆难免，但边和纸盆的状态相当完美 下载次数:29 2010-6-22 17:14 下载次数:19 2010-6-22 17:14 下载次数:15 2010-6-22 17:14 查了下资料，使用天朗K-3128（包括

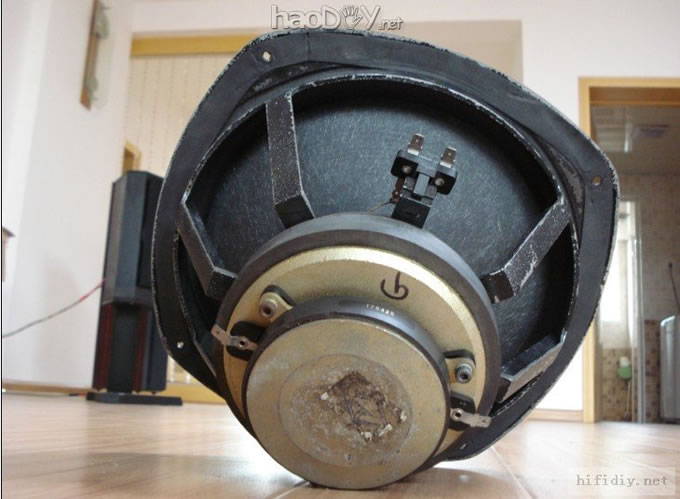

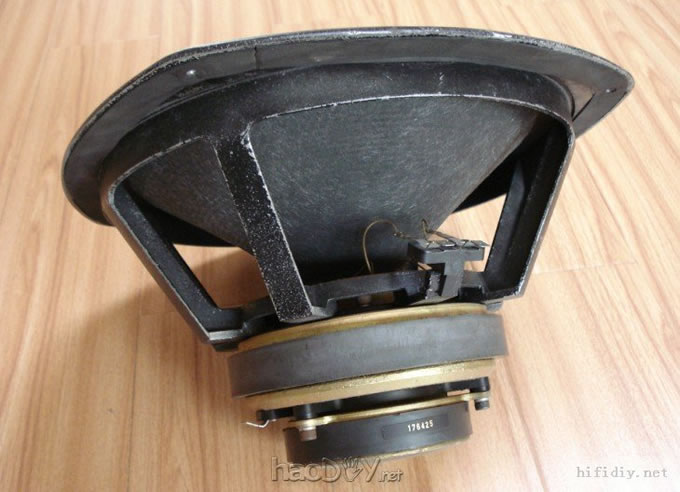

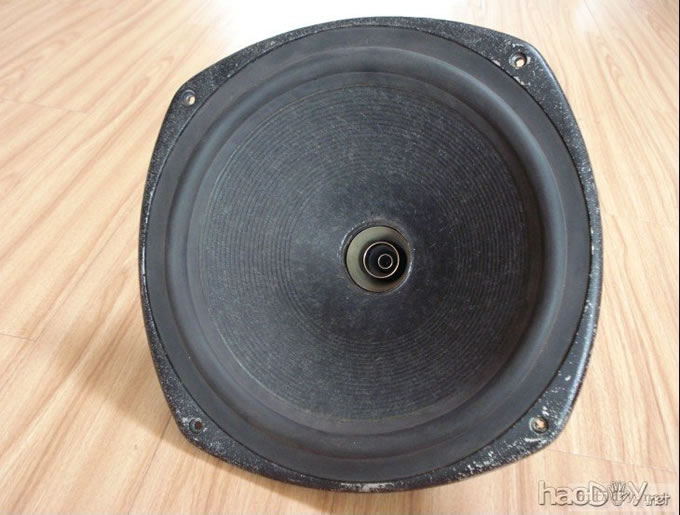

淘到一对拆自天朗CPA12的12寸同轴单元，型号K-3128，铝盆架羊毛盆。
三十年前的老单元了，盆架掉漆难免，但边和纸盆的状态相当完美玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)


查了下资料，使用天朗K-3128（包括3128E）单元的音箱共有6款，分别是Balmoral、Cheviot Mk II、DC 316、SL45、SL65和CPA12（ http://www.hilberink.nl/tannoy/jpvanson/speakers.html ），综合考虑决定仿一对SL45



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

查厂家资料得知，SL45尺寸为580X410X267，用多层板制作，前面板厚25，其他面18，内部有加强隔板。

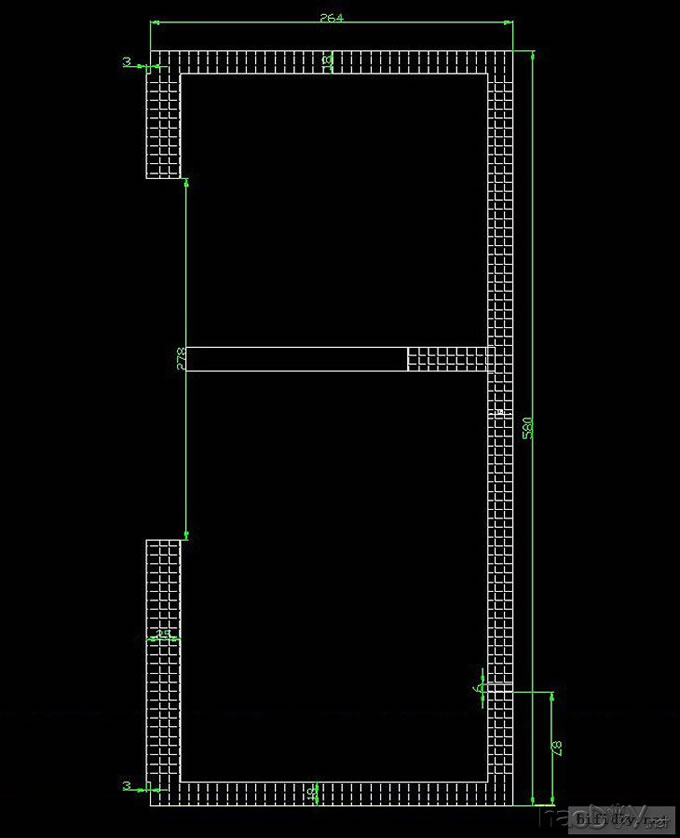

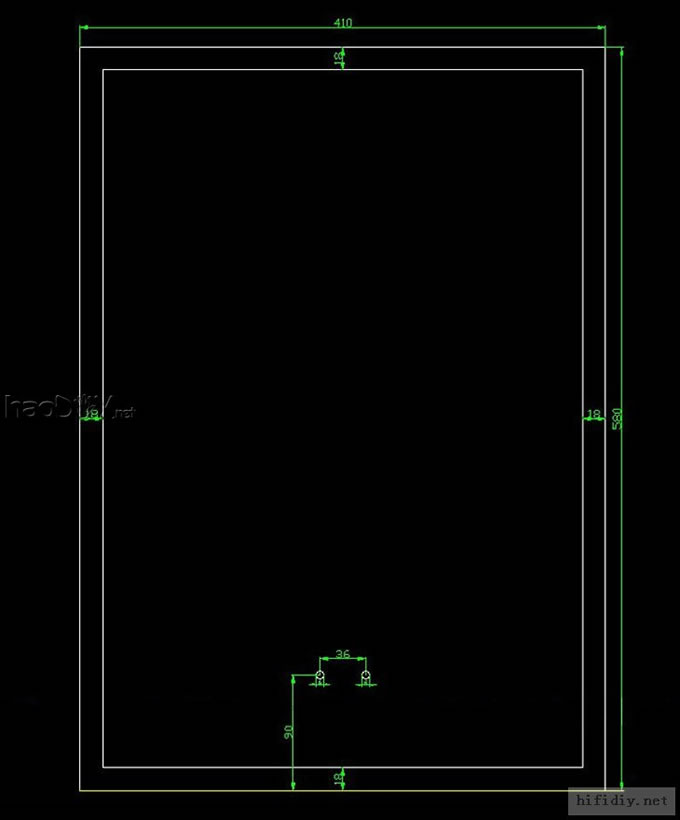

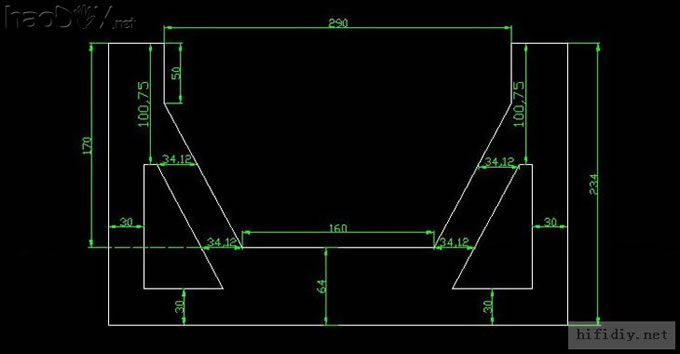

根据资料，绘出箱体图纸



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

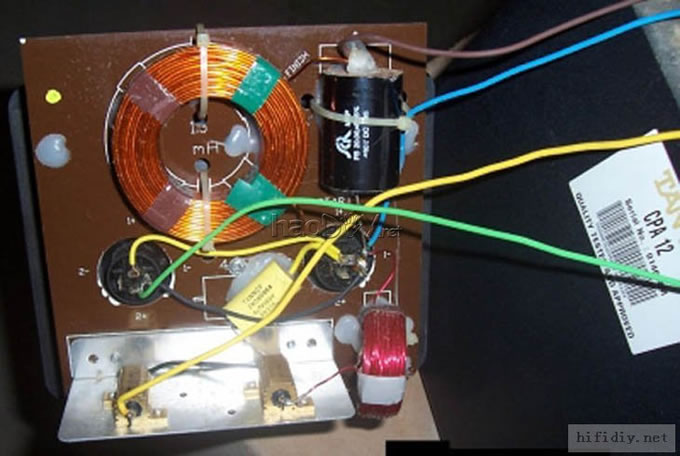

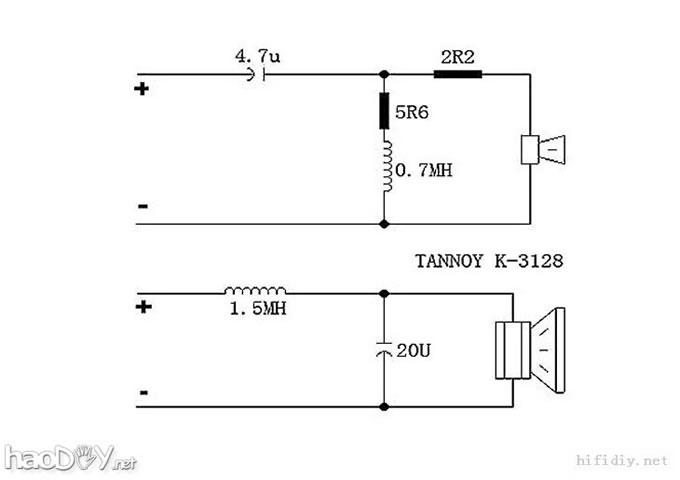

找到CPA12原箱分频器，画出分频电路图纸



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

在广东定做箱体，严格按原箱参数，用进口夹板，前面板25mm，其他面18mm，榫槽拼接，倒相管内装，贴樱桃木皮

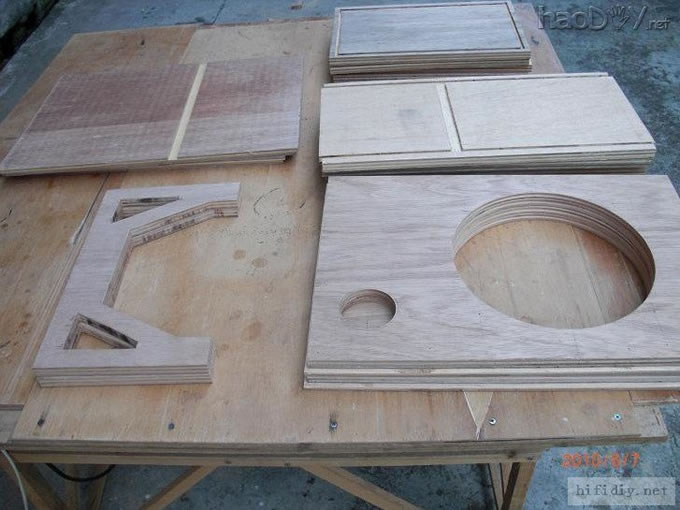

开板

玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

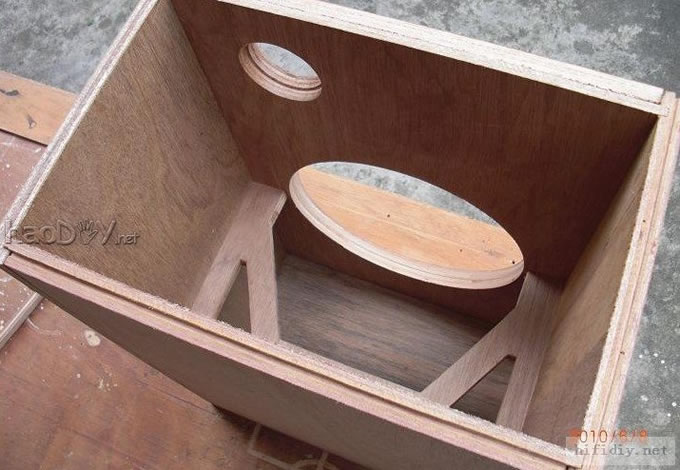

榫槽拼接

玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

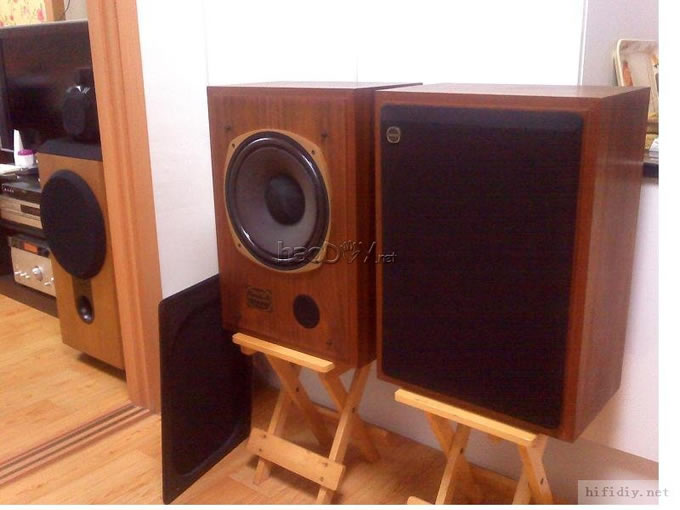

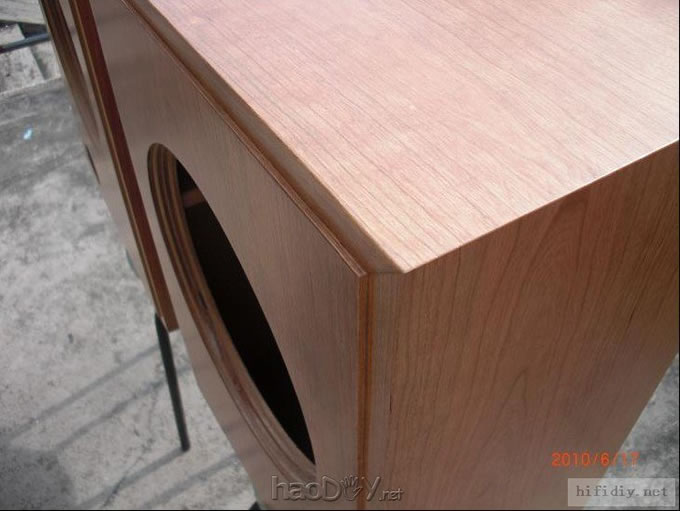

贴樱桃木皮，前面板突出3MM，这是最考验贴皮工艺的地方

玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

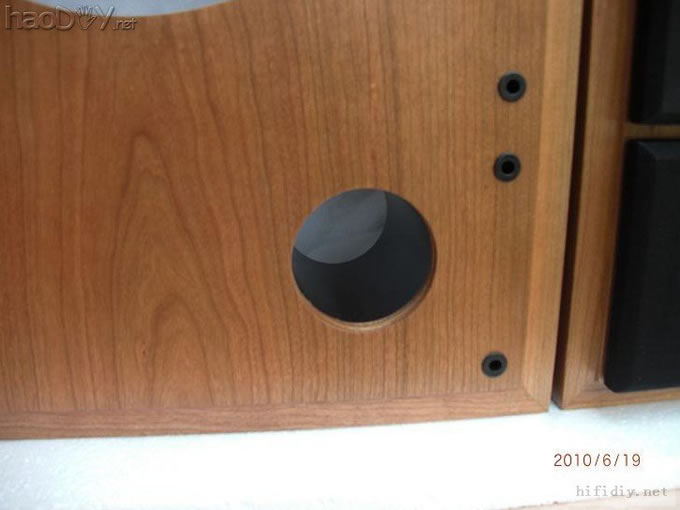

倒相管内装，比较美观

玩大喇叭，我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸) (责任编辑：admin)
