【参赛】舌簧喇叭及另类喇叭专辑(2)

时间:2017-05-28 21:59来源:www.crystalradio.cn 作者:ZWDA 点击: 次
照片 030.jpg (28.48 KB, 下载次数: 2) 照片 031.jpg (25.51 KB, 下载次数: 4) 四、舌簧喇叭 进一步改进结构 1、线圈 使用0.06毫米漆包线，绕1000圈，直流电阻200欧 2、下导磁板 为了稳固，将下导磁板一端用锡与盆

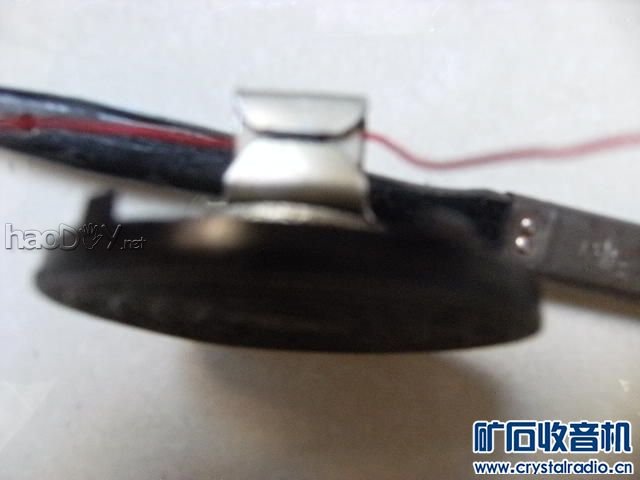

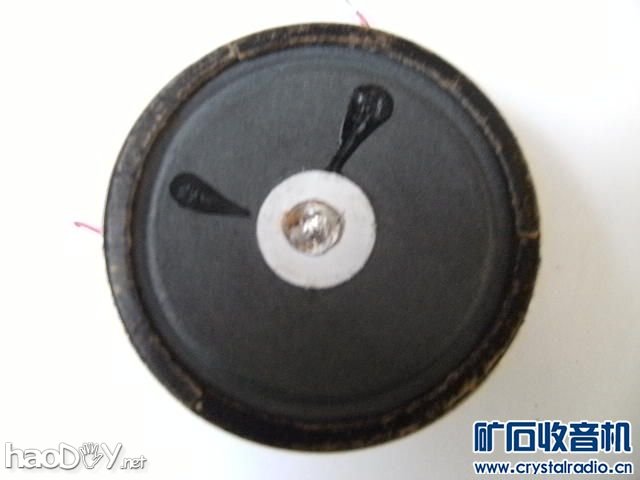

照片 030.jpg (28.48 KB, 下载次数: 2)



【参赛】舌簧喇叭及另类喇叭专辑

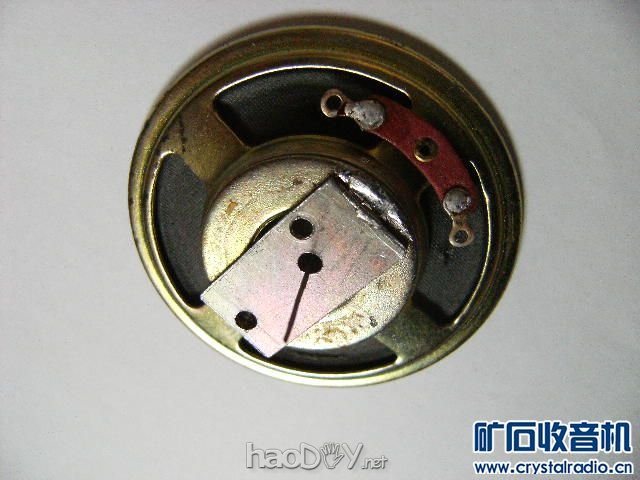

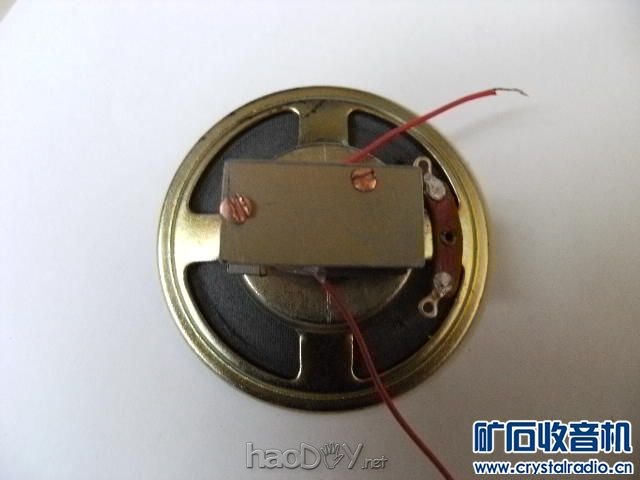

照片 031.jpg (25.51 KB, 下载次数: 4)



【参赛】舌簧喇叭及另类喇叭专辑

四、舌簧喇叭
进一步改进结构

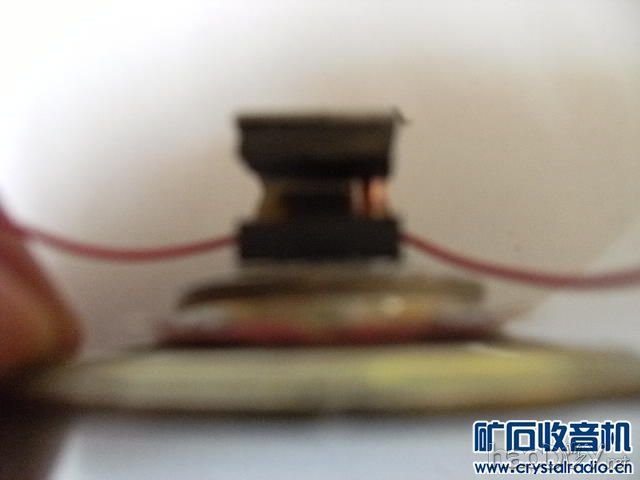

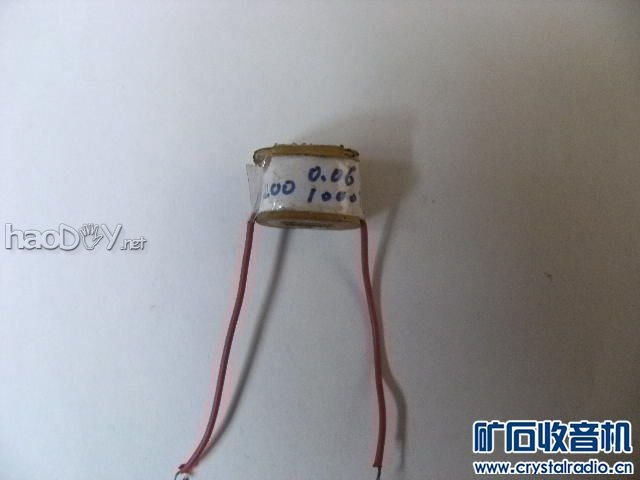

1、线圈
使用0.06毫米漆包线，绕1000圈，直流电阻200欧
【参赛】舌簧喇叭及另类喇叭专辑

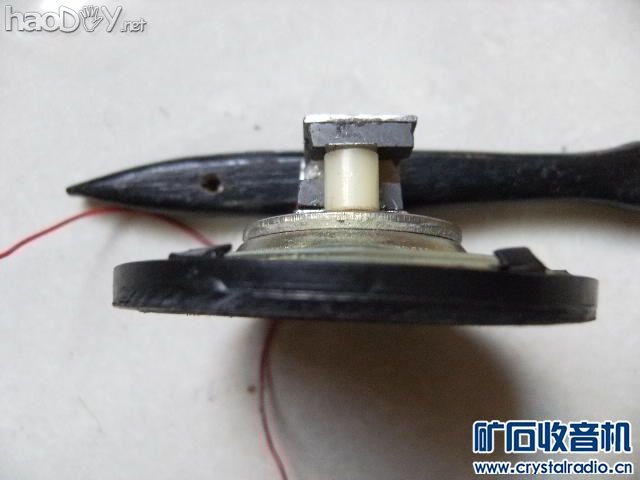

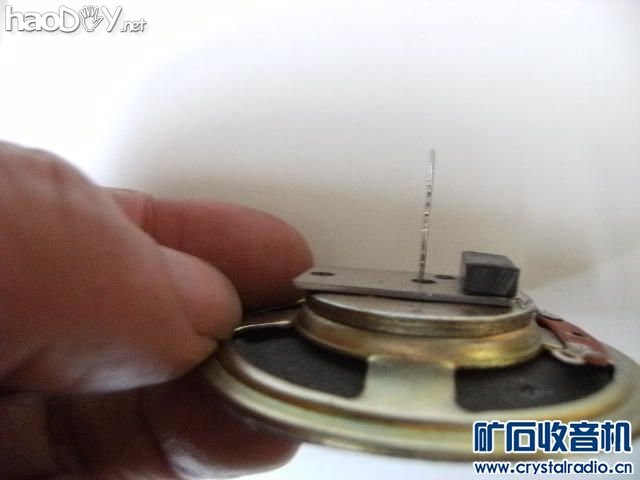

2、下导磁板
为了稳固，将下导磁板一端用锡与盆架焊在一起。
【参赛】舌簧喇叭及另类喇叭专辑

【参赛】舌簧喇叭及另类喇叭专辑

【参赛】舌簧喇叭及另类喇叭专辑

【参赛】舌簧喇叭及另类喇叭专辑

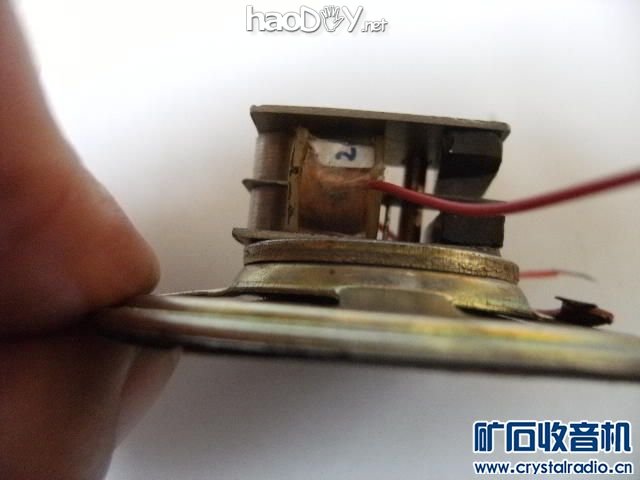

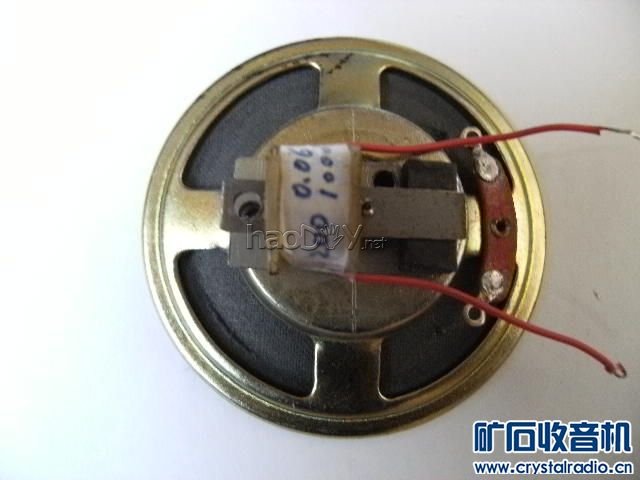

3、安装线圈
【参赛】舌簧喇叭及另类喇叭专辑

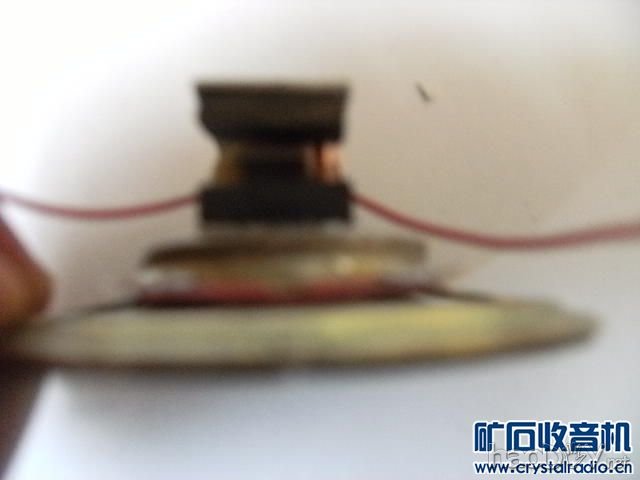

4、固定上导磁板
【参赛】舌簧喇叭及另类喇叭专辑

【参赛】舌簧喇叭及另类喇叭专辑

【参赛】舌簧喇叭及另类喇叭专辑

【参赛】舌簧喇叭及另类喇叭专辑

【参赛】舌簧喇叭及另类喇叭专辑

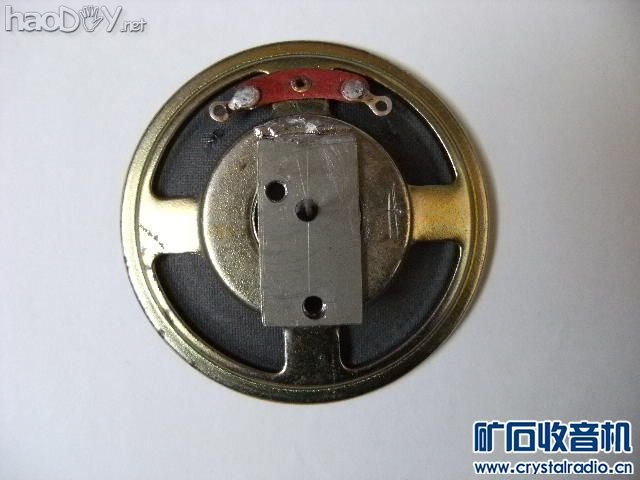

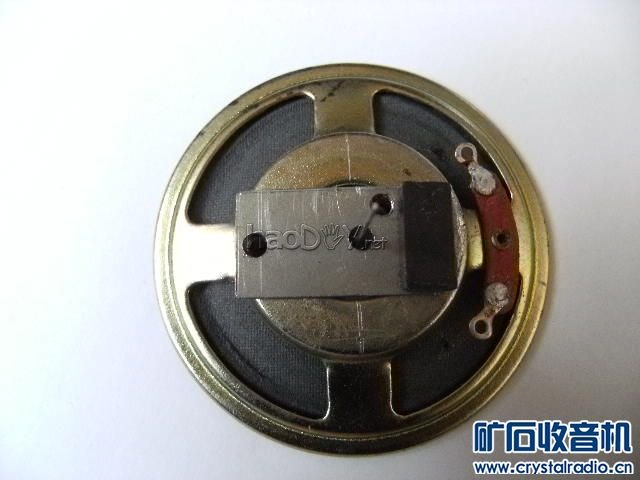

5、完成图
【参赛】舌簧喇叭及另类喇叭专辑

上下导磁板中间使用一个铜螺丝固定，在一端也使用铜螺丝，中间
加两段套管，在套管中间是舌簧。
