高效3DQ无源机

时间:2017-04-26 19:43来源:www.crystalradio.cn 作者:L.D.XIONG 点击: 次
把3DQ的G1、G2分开由两套磁环LC分开输入，D极合并两者输出，S极从其中一套LC取电，正负输出任选，效率大大提高！ 这是两个LC的结构 这是四引脚3DQ 这是输出电流，我的天地线平常3DQ机约50A左右 这是电压，平常3DQ机约120mV 这是一部较好的3DQ机，电流才20A左

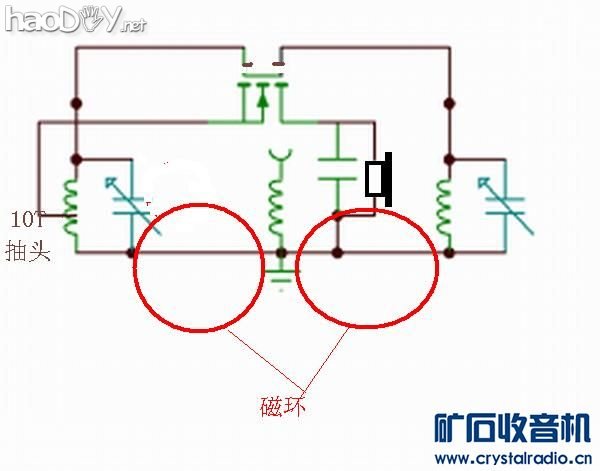

把3DQ的G1、G2分开由两套磁环LC分开输入，D极合并两者输出，S极从其中一套LC取电，正负输出任选，效率大大提高！
高效3DQ无源机

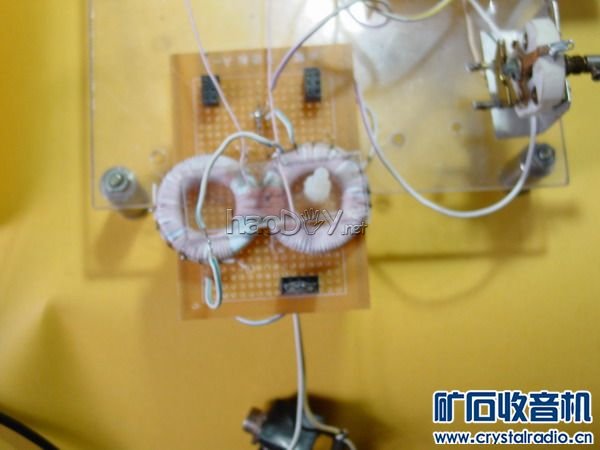

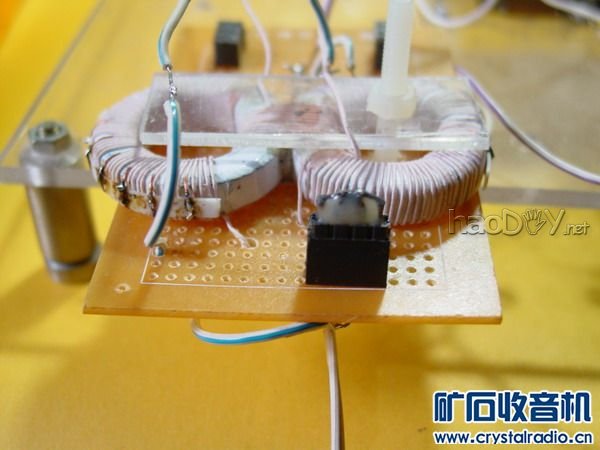

这是两个LC的结构
高效3DQ无源机高效3DQ无源机

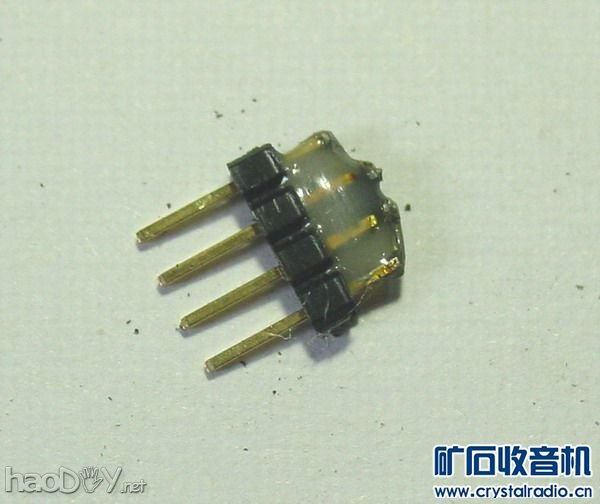

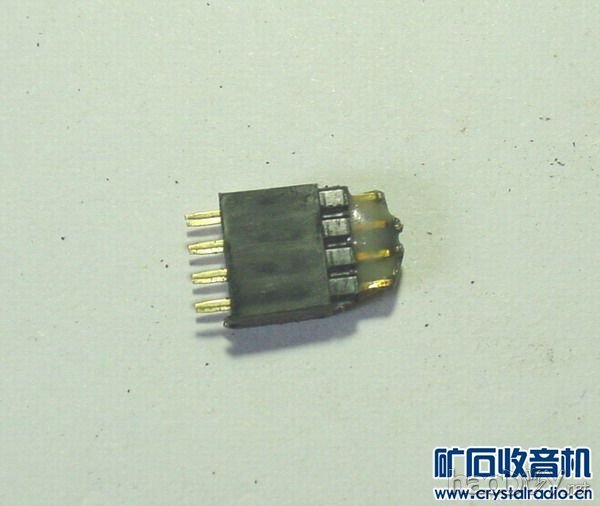

这是四引脚3DQ
高效3DQ无源机高效3DQ无源机

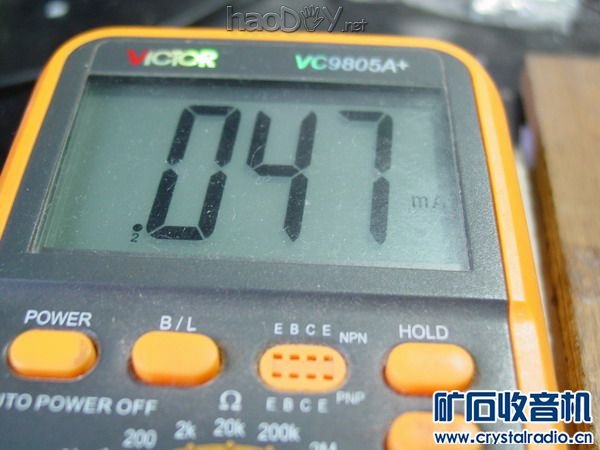

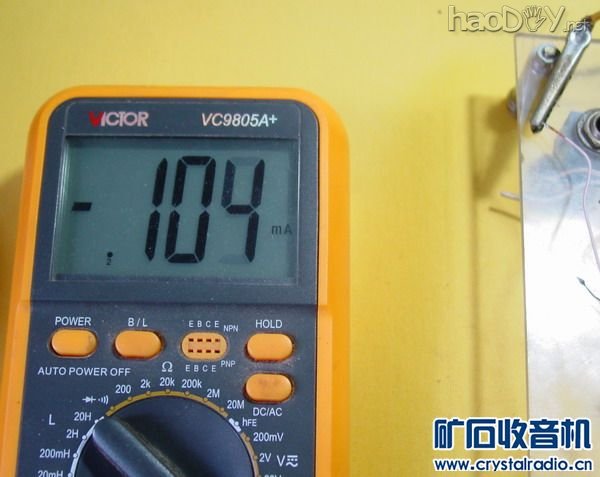

这是输出电流，我的天地线平常3DQ机约50μA左右
高效3DQ无源机

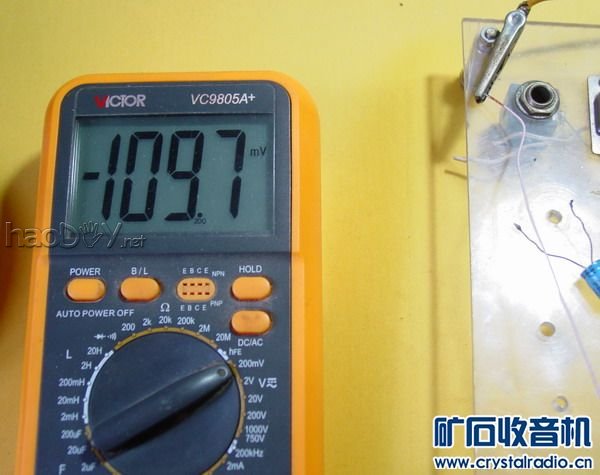

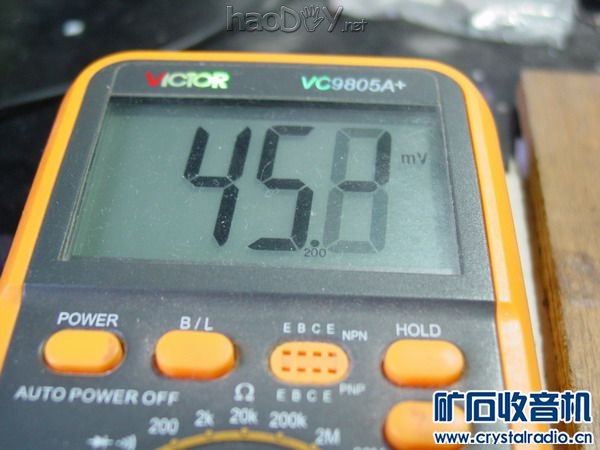

这是电压，平常3DQ机约120mV
高效3DQ无源机

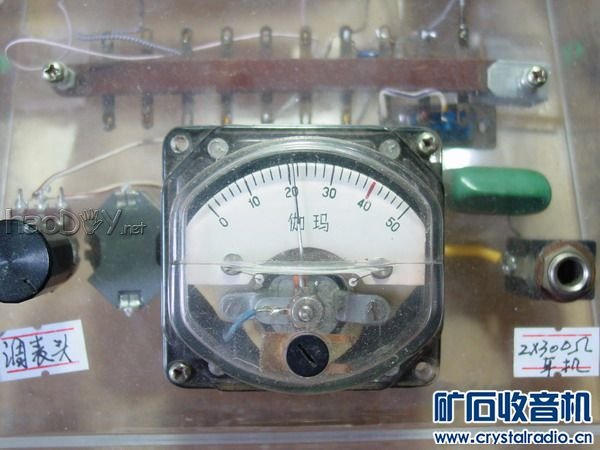

这是一部较好的3DQ机，电流才20μA左右。
高效3DQ无源机

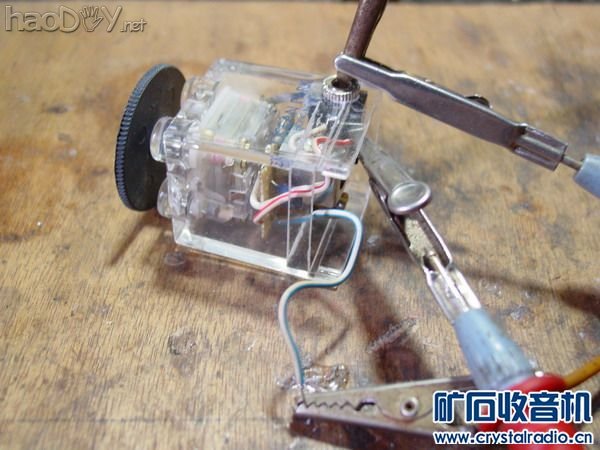

这是小型3DQ
高效3DQ无源机高效3DQ无源机高效3DQ无源机
