磁棒的折腾

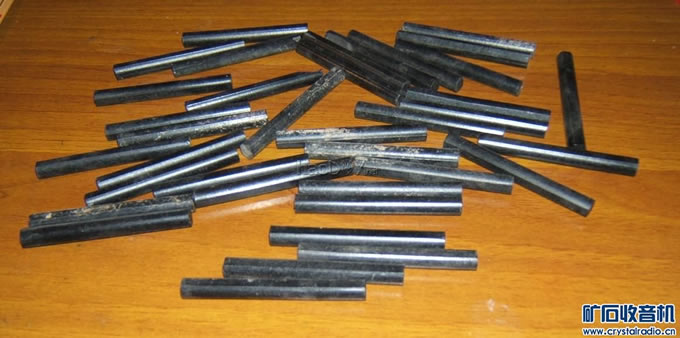

星期天到电子市场去逛了一圈，看到有一店铺处理8*70mm的磁棒，每支0.2元，觉得很便宜，一口气买了50支，共去大洋10元。
磁棒的折腾

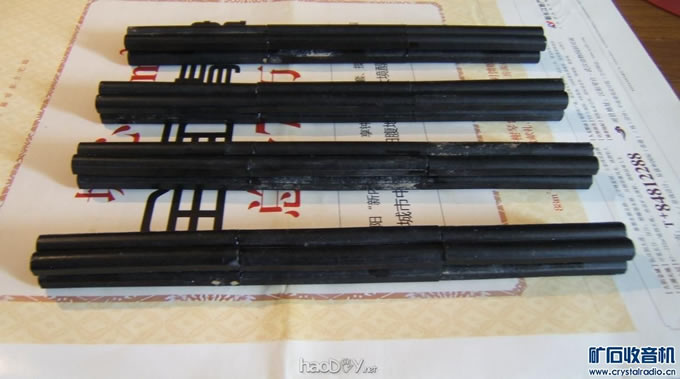

8*70mm的尺寸太小，不如让他们抱团，用12支粘成一根又粗又长的金箍棒！48支小磁棒，变成4根大磁棒。
磁棒的折腾

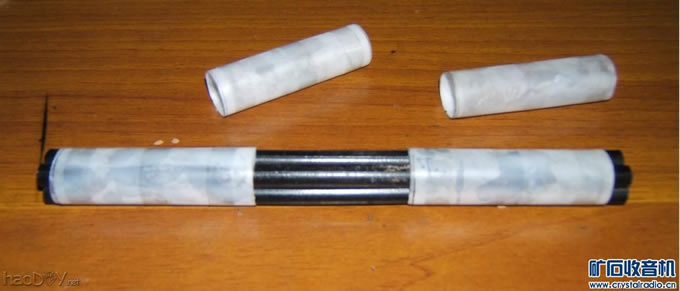

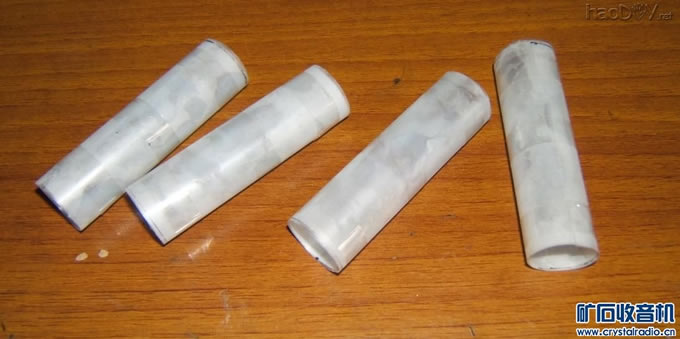

有了磁棒，还得要线圈管哦！塑料针管不太合身，最好是量身定做！手边有一种绦纶绘图纸，绝缘性能应该是不错的，就用它粘成线圈管。手艺不精，请多包涵！
磁棒的折腾

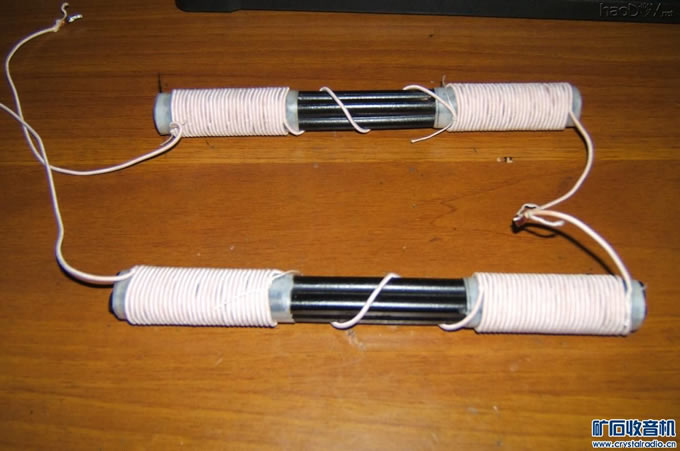

可以绕线圈了！每支磁棒分两边绕，每端绕30匝，加上中间的两匝，一根磁棒共绕62匝，用的0.1*150的李兹线。买的20米李兹线不多不少，共绕了4根磁棒线圈。
磁棒的折腾

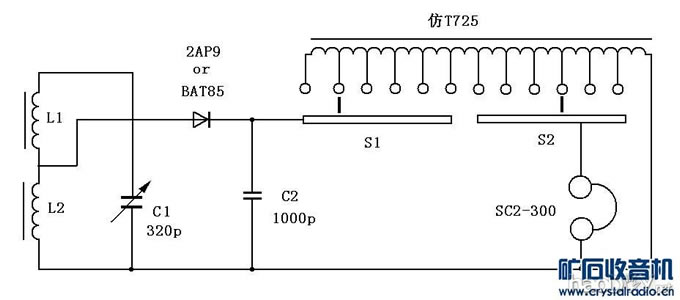

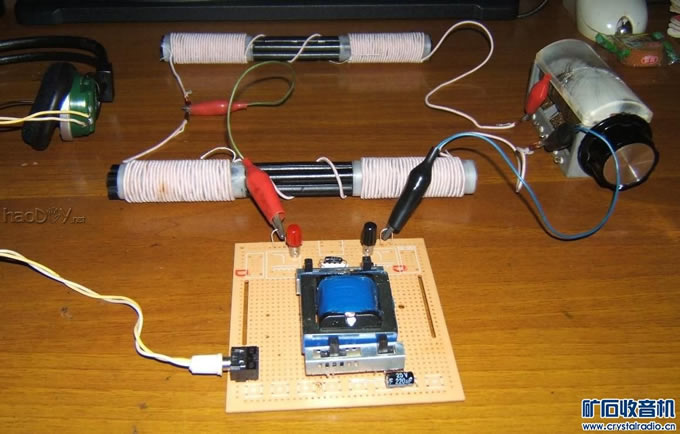

先做一个最简单的单回路矿石机，试一下这种磁棒天线的接收能力。不必画电路图了吧，从实物图上也可看出电路是什么样的，两支磁棒串联，从中间抽头，串联后的电感量有400多微亨。
磁棒的折腾


下载附件

2012-7-4 08:13 上传

收听结果不算很满意，能收两个台（774、873kHz），还有一个台（1179kHz）若隐若现，似有似无，“似闻此处卖仙丹，声在虚无缥渺间。”
而且，接收效果不太稳定，天气好的时候能收两个台，天气差的时候只能收一个台，声音也小。还有些现象不可解，同样是晴天，收湖北台，前几天测直流分量有2微安多，现在只有0.7微安不到，猜测是不是与气温有关。据说，气温越高，2AP9的检波效率越差。于是我换BAT85试了一下，记得原来BAT85的效果不如2AP9的，这次换了BAT85后，检波后的直流分量与2AP9相同，都是0.7微安，但主观感觉BAT85的音量还大些。
另外，将串联线圈的头尾交换，直流成分也有很大的变化！比如正向有0.7微安，反向仅0.3微安。不可理解！

燕都ham 发表于 2012-7-4 08:37
相当于并联吗?线圈阵列与可变是怎样关系,还是上个电路图吧!
如楼主所说串联,是不是相位.......
