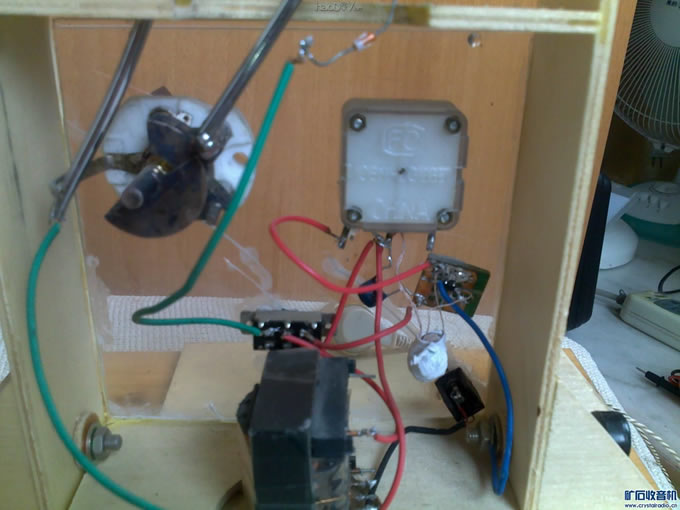

背面元件

“劫频济幅”的FM/AM矿石收音机


音频变压器

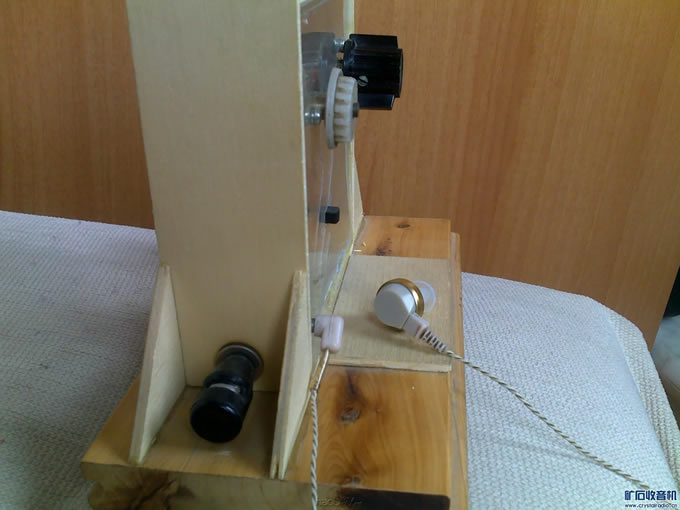

“劫频济幅”的FM/AM矿石收音机原来用SC2-300耳机时引线较长在1.5m左右, 后来用助听器耳机一个只用耳机引线就可以得到相同的音量(当然是入耳式).

补图:


侧面天线引入插座

“劫频济幅”的FM/AM矿石收音机


上部FM线圈

“劫频济幅”的FM/AM矿石收音机

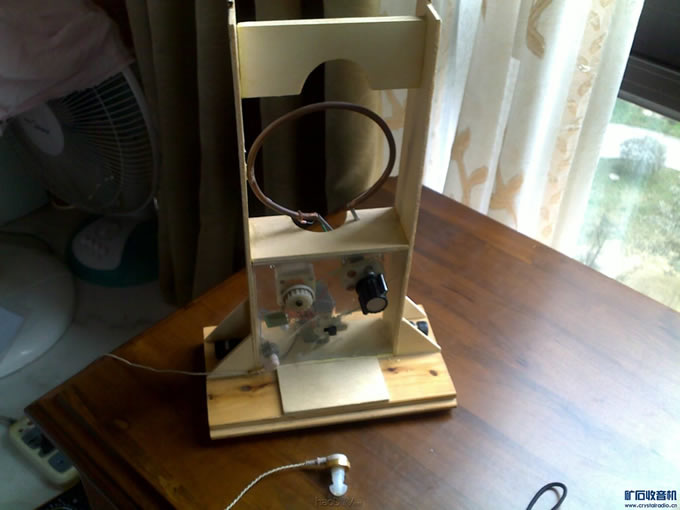

矿机架:
用红葡萄酒的木盒里的木片+美工刀+502
高(250+底板厚18) 宽105mm
下部调谐转换部分的面板采用老CD盒,透明易脆.

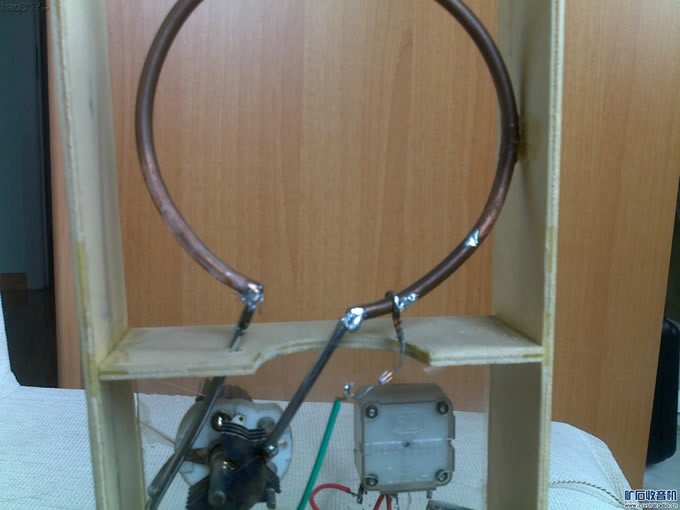

左边是中波天线座(引自纱窗网),左边是中波低线座(没用)


外形2

“劫频济幅”的FM/AM矿石收音机

我的FM声音虽大,但我爱听中央新闻, 本地的103.7MHz可能距我较远(我的FM频率覆盖没有问题,反复用收音机频率刻度和剩余可变角度判断的).只能用AM听,于是才有这个方案. 如果将来假设好的 AM天线，反过来可以做FM的 3DQ再生了。

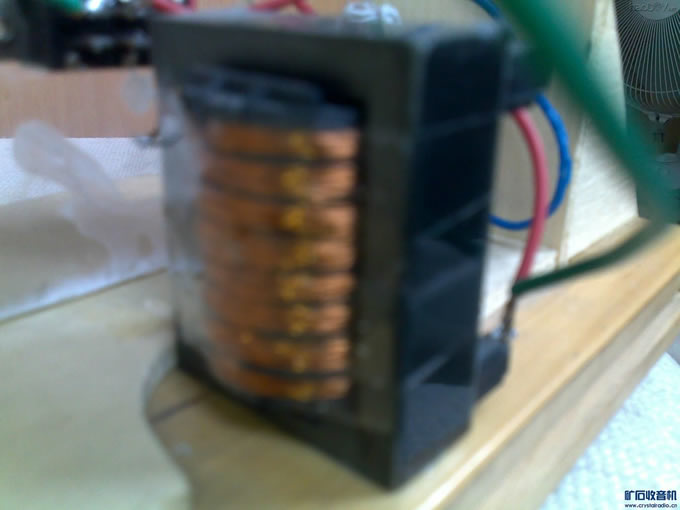

音频变压器只是采用了分槽式的线圈骨架, 每槽绕满后转邻槽,分布电容小些,高音损耗小,我对比了T725的,主观上听感还是我这个高音清晰
