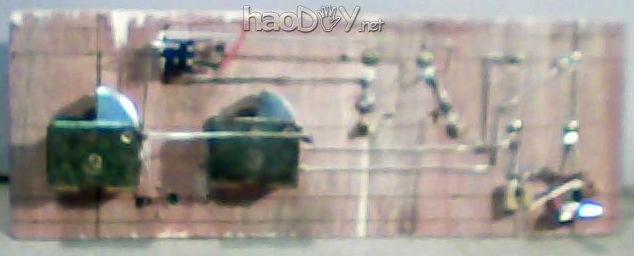

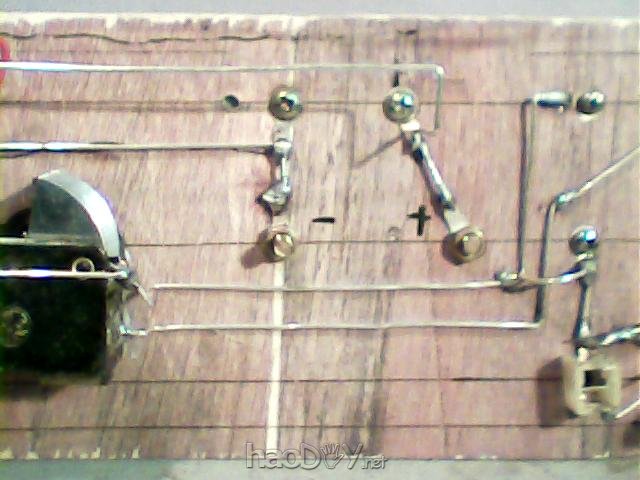

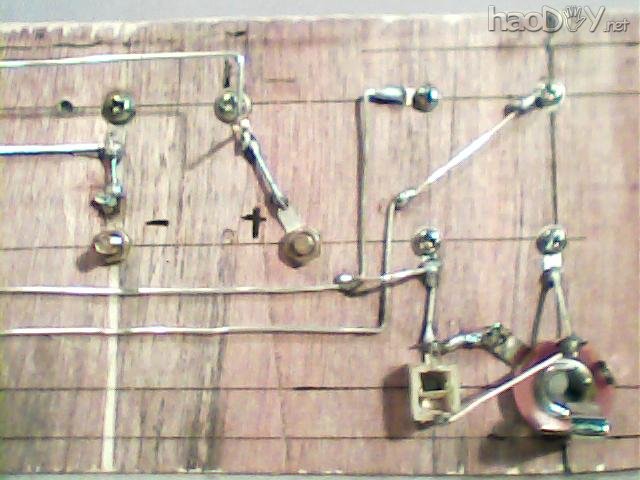

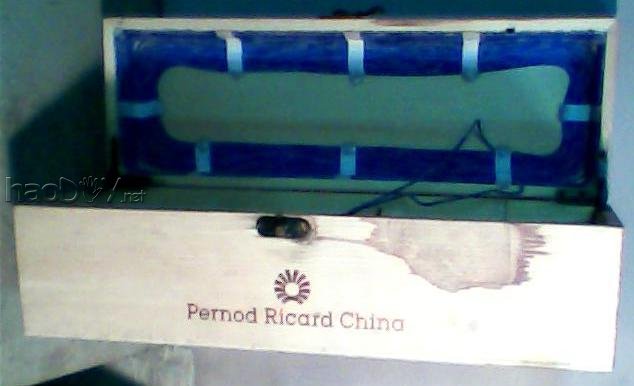

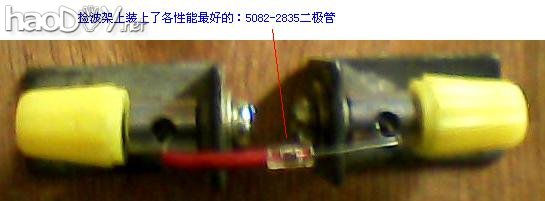

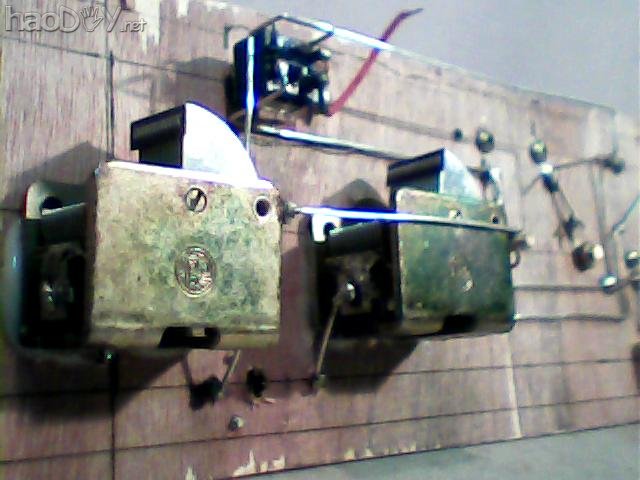

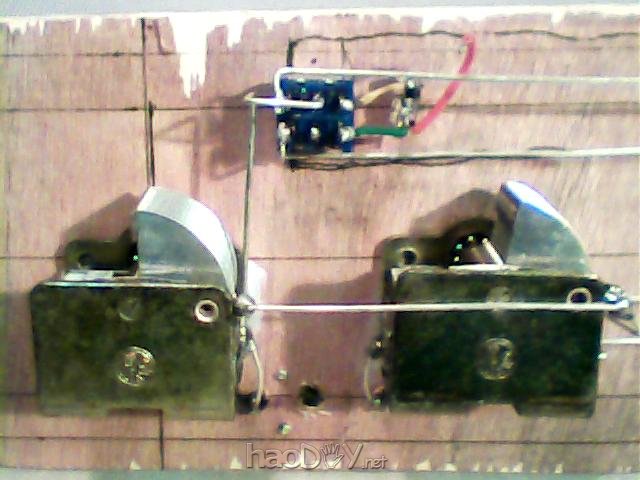

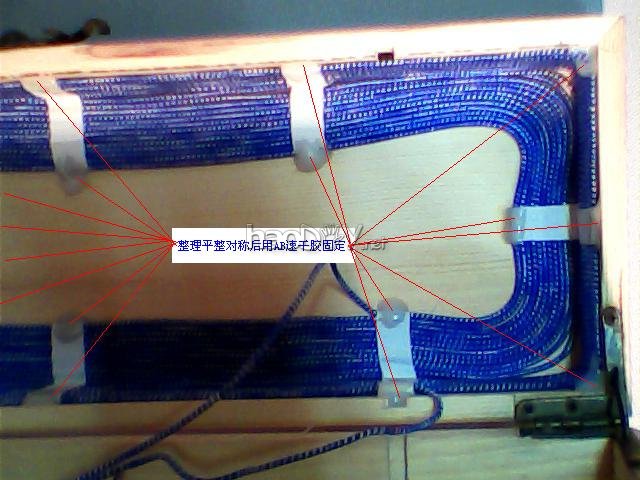

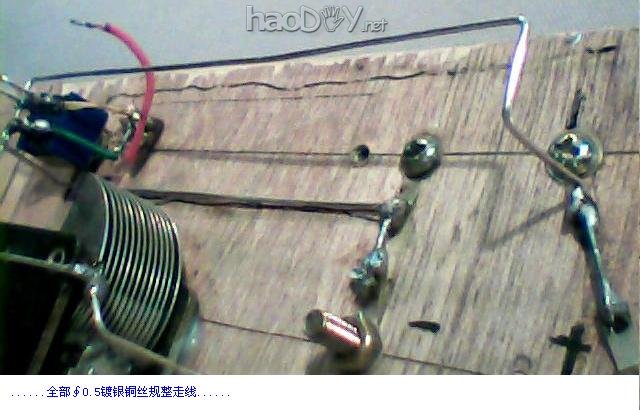

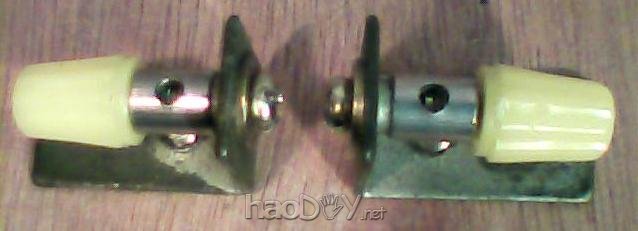

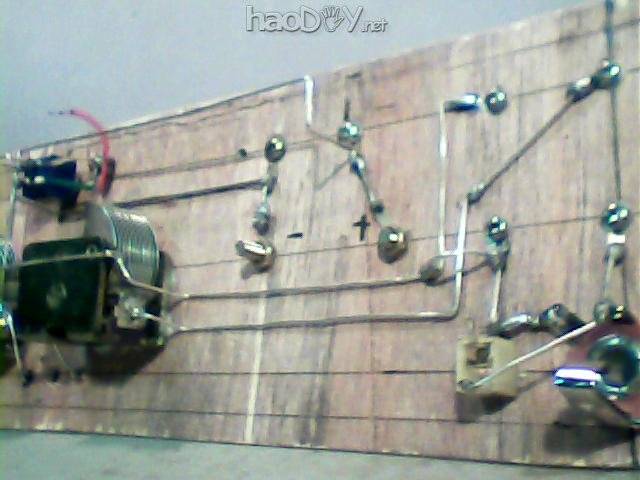

无天地线[单3SK144(3DQ)双栅场效应管、矿石两集合]收音机 一、引子： 吾恩师梁老师赐愚下带高Q磁棒3根的花栏线圈一个，经搭棚试验二极管机和3DQ机，发现收台多、音量大和音质好，这下可喜了俺也愁了俺了；喜：此线圈实在是好宝贝一个！愁：选一个怎样外型的机体做机才对得起如此好内在的宝贝呢...   吾内弟江浙务工数年，今省亲来姐家中，哈哈！喜也！恩师所赐宝贝着落有了：急跑商店购美洒待之：弟乐、内人乐、吾乐：大家乐......皆大欢喜！！！......   二、概述： 由收音机拉杆天线和∮0.04×660股天燃丝包李磁线与365p空气可变电容器组成天调系统，以求收信强劲 由吾恩师梁老师送来带高Q磁棒3根的花栏线圈与365p空气可变电容器组成调谐选台系统，以求收台灵敏 由效率和性价比较高的5082-2835二极管组成捡波系统，以求高质量、高功率和高品位的收听效应 由高仿古造形的活动矿石捡波器、配合使用多种矿石收音机用矿石并同担任捡波，以求回味远古矿机那种扭来扭去回味无穷之趣韵 由220V转12V×2电源变压器构建机器阻抗的匹配单元；以求低高阻电声器件通用 三、电路图：  四、元、器件：(制做中量情增减) (1)花栏线圈和高Q磁棒(取名L2体) (吾恩师梁老师赐予)#p#分页标题#e#     (2)酒盒一个、AB速干胶2盒、医用布胶带一卷 (另备材料)   (3)∮0.04×660股天燃丝包李磁线约18米 (友谊电子张老师提供) (4)365p空气可变电容器2只 (友谊电子张老师提供) (5)古品5/20p瓷介微调电容器1只 (本坛矿工1老师提供) (6)3SK144(3DQ)双栅场效应管 (友谊电子张老师提供) (7)5082-2835二极管1只 (友谊电子张老师提供) #p#分页标题#e# (8)高仿古造形的活动矿石捡波器1只 (本坛wbm老师提供) (9)红锌矿1棵 (公仆老师赐予) (10)方铅矿1棵 (吾恩师梁老师赐予) (11)硅铁矿 (本坛e234老师赐予) (12)2×2微动开关1只 (淘宝网店cary38老师提供) (13)220V转12V×2电源变压器1只 (本坛矿工1老师提供) (14)拉杆天线1支 (淘宝网店cary38老师提供) (15)红、绿老式天、地线接线柱各1个 (本坛e234老师赐予) (16)二极管架用黄色小接线柱、音频输出用黑色小接线柱各2个 (友谊电子张老师提供) (17)∮6.5、∮3.5二芯插座各1个、 (友谊电子张老师提供) (18)∮1镀银纯铜丝1米 (友谊电子张老师提供) (19)大旋钮2个 (友谊电子张老师提供)#p#分页标题#e# (20)读盘、标牌 (淘宝网店wangrongkui老师提供) (21)ES-2小舌簧耳机： (本坛AWD2E3老师提供) 下面为使用另配置件 (22)5W8Ω号筒喇叭1只 (友谊电子张老师提供) (23)田737舌簧耳机1对 (本坛红蜘蛛老师提供) (24)sc2-300舌簧耳机1对 (友谊电子张老师提供) (25)2000Ω舌簧扬声器1只 (友谊电子张老师提供) (26)其它(制做中量情增减) 五、制做： (一)、大环天线线圈制作： (1)按酒盒盒盖内尺寸长宽各小2mm做线圈木模一个  (2)用∮0.04×660股天燃丝包李磁线在模上绕25圈购成大环天线线圈  #p#分页标题#e#   (3)线圈和木模分离(脱模)取名为L1  (二)3DQ芯片焊接   (三)机器面板制作 (1)按自己意愿合理布局、安装机器面板       (2)活动矿石衣托制作          (3)二极管换用架制作   #p#分页标题#e#   (4)按电路图用∮1镀银纯铜丝连接各元器件并锡焊(铜丝全部规则走线)        (四)整机装配： (1)安装L1并按电路图锡焊   #p#分页标题#e# (2)安装L2体并按电路图锡焊  (3)安装电源变压器并按电路图锡焊   焊装完工   六、成品机    七、调试、使用： #p#分页标题#e# (一)在机器面板天线入口(红色接线柱)接入天线： (1)在音频输出插座上插上耳机(低、高阻耳机都能使用)、转动天调钮(C2)使可变电容舌片全出(此时此天调电容器容量最小)，继而调动调谐钮(C3)，使其收到节目 (2)微调天调钮、使其音量最大 (3)微调信号偶合电容(C1)(5/20p瓷介微调电容器)，使其音量最大 (二)去掉机器面板上的天线、拉出拉杆天线，此时如耳机内无节目声音，则须变动机器方位，使其收到节目，当机器处位在音量最大的地点再适量微调调谐钮(C3)、使其音量最大—→适量微调天调钮(C2)、使其音量最大，—→适量微调信号偶合电容(C1)(5/20p瓷介微调电容器)，使其音量最大，这样调试工作完成 (三)用舌簧喇叭或号筒喇叭外放须本机输出插口无耳机或无其它电声器具时，把扬声器的按口连接机器输出端的两个接线柱(黑色接线柱)即可(此功能须有天地线接入) 八、使用情况： (1)无天地线接入用耳机收听在俺地室内室外随时随地能收2个节目；中国之声、湖南人民广播电台的综合节目；音质清晰，音量完全满足个人收听使用 (2)若需用喇叭外放，必须有天地线同时接入，外放也只宜中国之声等强台 (3)在有天线输入且使用耳机收听情况下：中国之声等强台音量强劲震耳、弱台信号清晰可听，选择性高、音质好，能收到：中国之声、华夏之声、湘、粤、桂、贵、鄂、赣、台、日本国等地区的中波广插节目，而地线的接入对选台数和音量并无大的改善，反而增大其燥音和电流声、其强台还有一定程度的失真等(地线接入只应用喇叭外放) (5)本机可通用全部∮6.5二芯插头、∮3.5二芯插头的低高阻耳机进行收听使用 (6)本机设计有二极管与活动矿石捡波器两路并联捡波功能，可单独使用任一一路担任捡波工作，也可同时使用两路并用，还可做为各二极管及各捡波矿石的捡测及换用等 九、本帖错误和不正之处、恳望老师们和网友们批评指导，愚下虚心接受并深表感谢！ (责任编辑：admin) |
