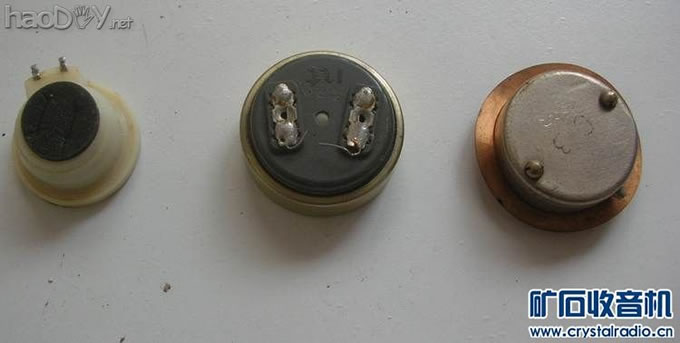

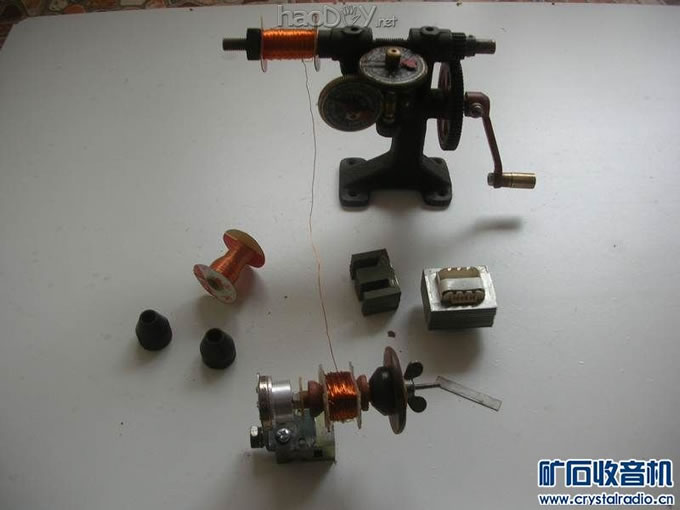

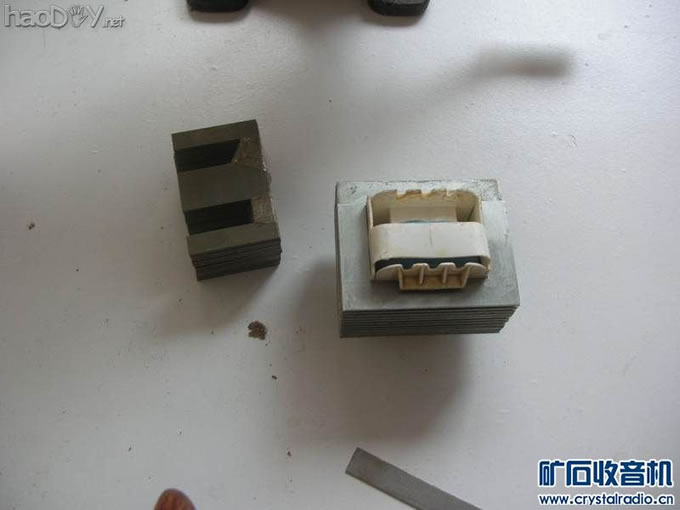

自打开始想做矿石收音机后不断的收集，最后总算是在旧货市场买到了万里耳机。2线圈：用手纸的芯外面糊上一个牛皮纸信封浸上蜡就OK了，漆包线是从两个变压器的次级取来。矿石收音机diy制作,圆了儿时的梦

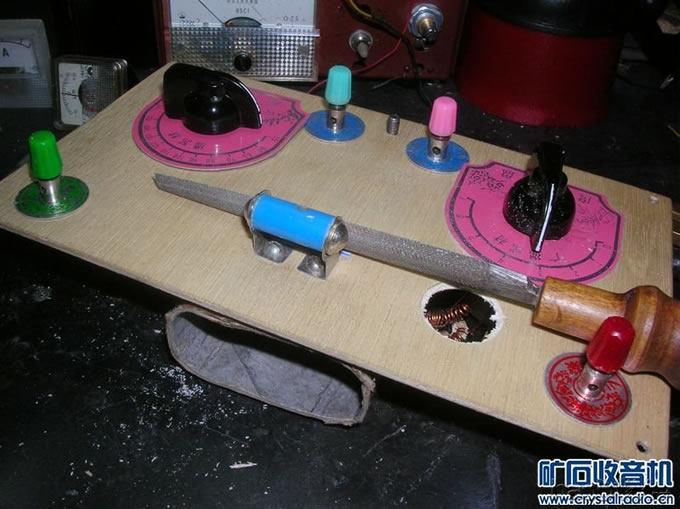

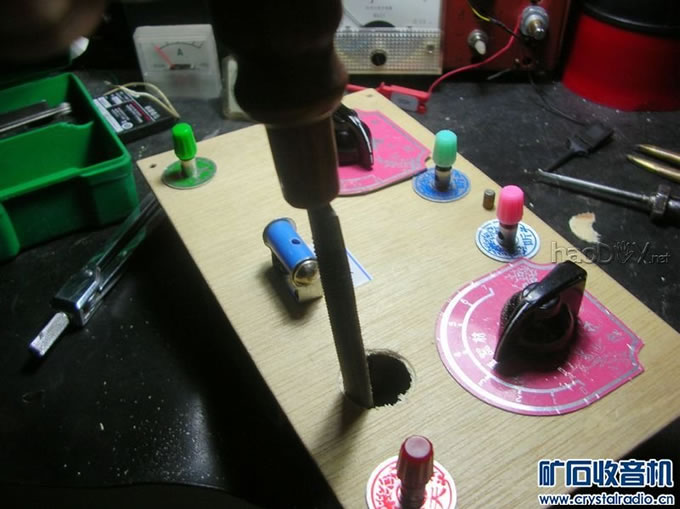

然后绕制而成。3波段开关和外壳：是两个旧件年头太久了不知道是什么上拆下的了。4接线柱、双连、是从亲戚家淘换来的。5度盘：是从淘宝网上买来的。说明一下，线圈原来是圆的，由于外壳太浅只好压扁了。不好意思由于年龄较大，又是第一次参加这个活动。所以一时不摸门，请大家原谅。

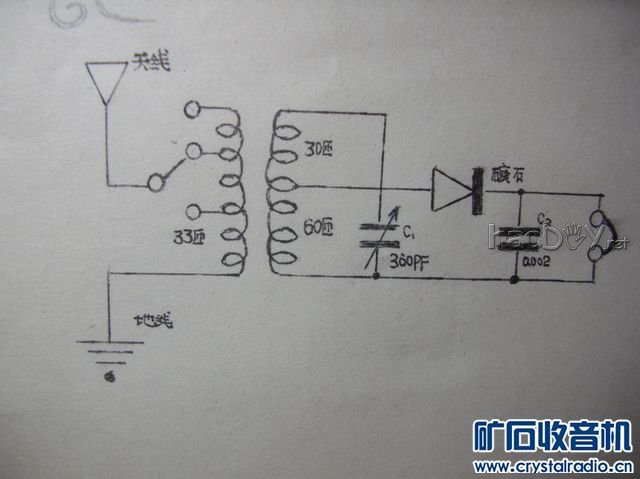

具体参数请看电路图：

矿石收音机diy制作,圆了儿时的梦

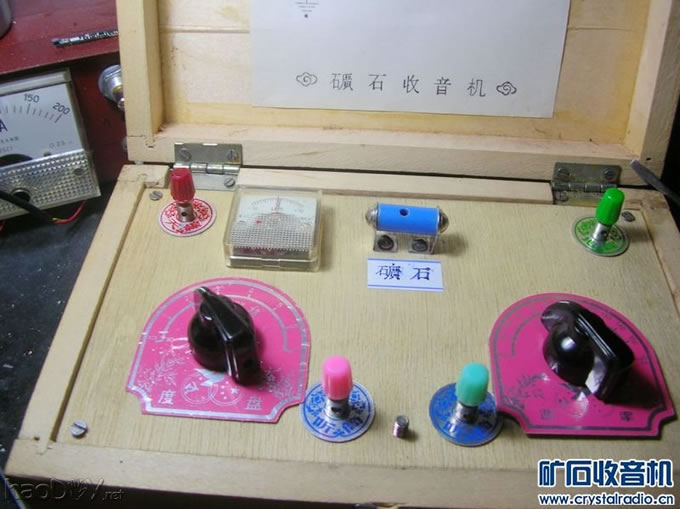

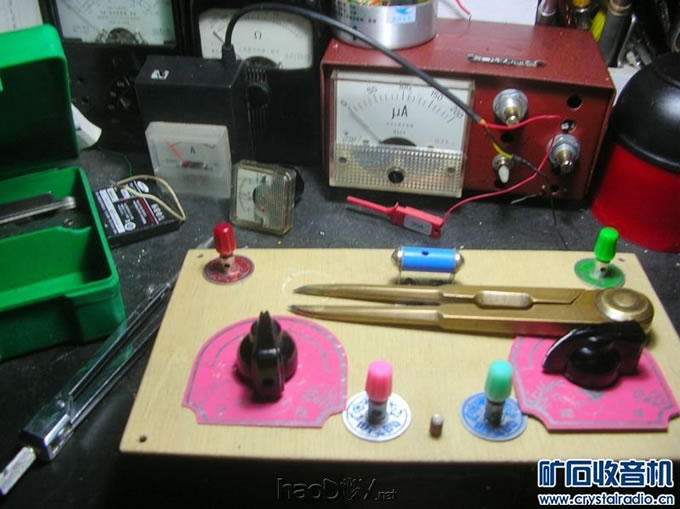

谢谢大家的支持！最近又翻出来一个老的表头于是就装了上去。

矿石收音机diy制作,圆了儿时的梦

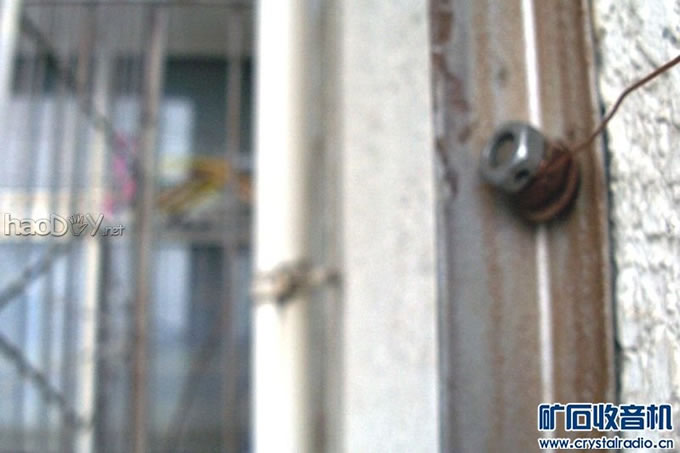

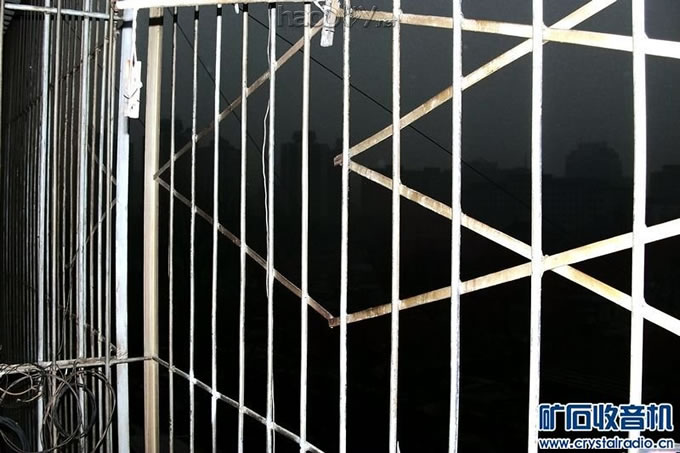

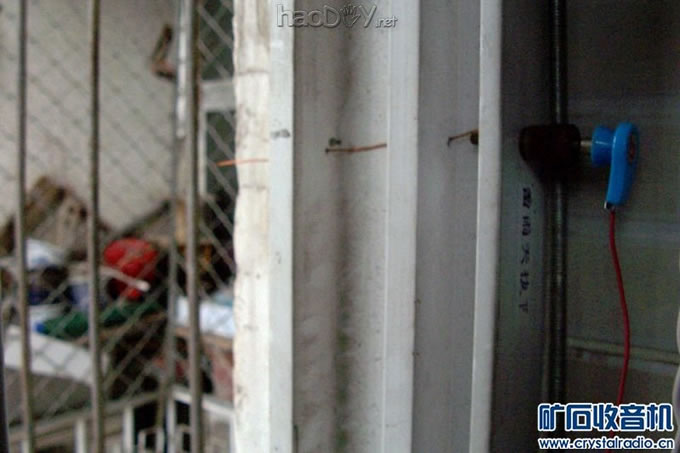

谢谢大家关注！天线需要交代一下，这台矿石收音机的天线是防护栏引进一根线即成见照片，北京这几天雾霾天是黄色预警所以照片不是很清楚。矿石收音机diy制作,圆了儿时的梦
