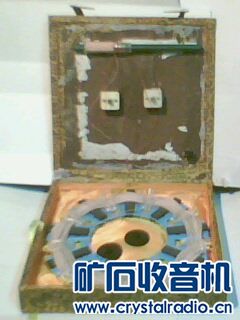

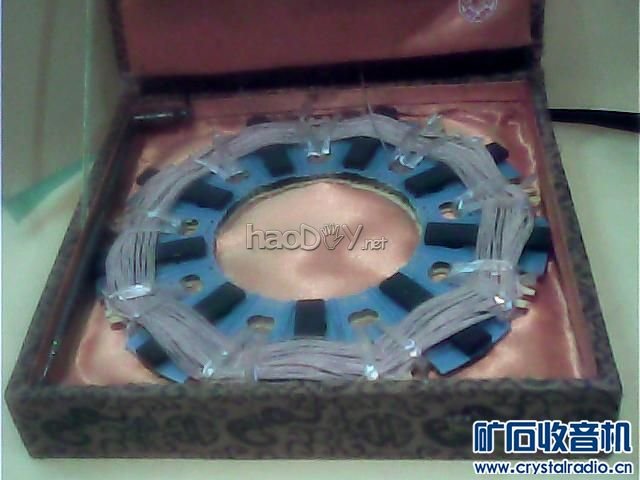

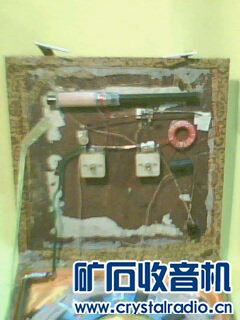

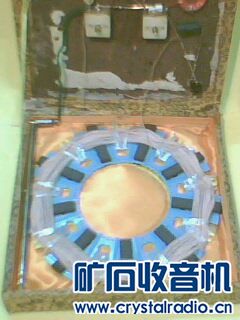

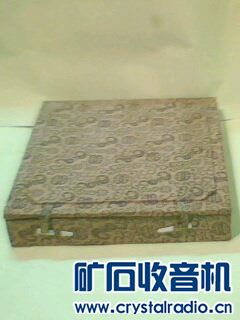

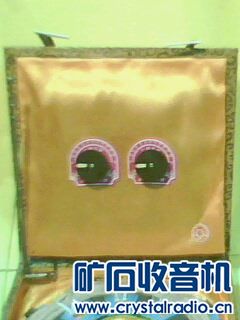

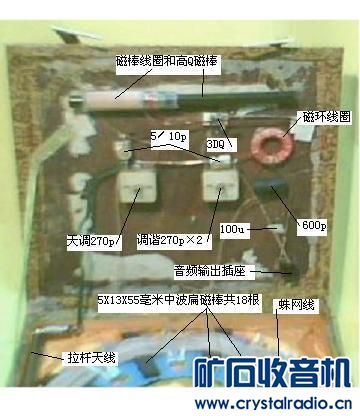

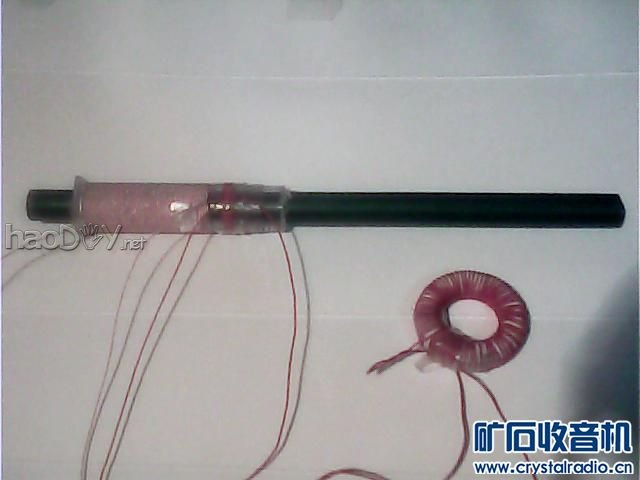

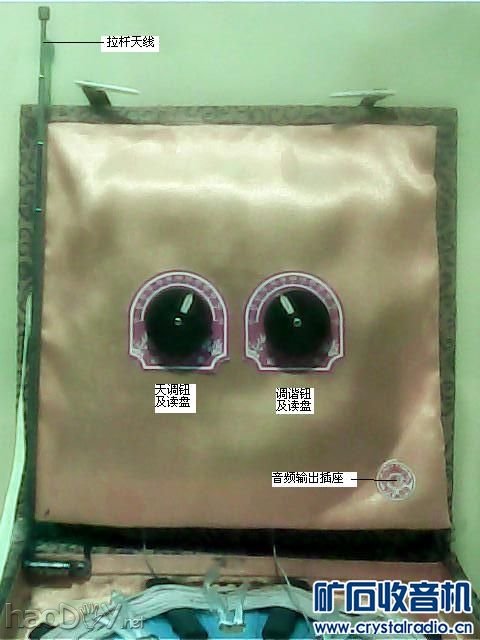

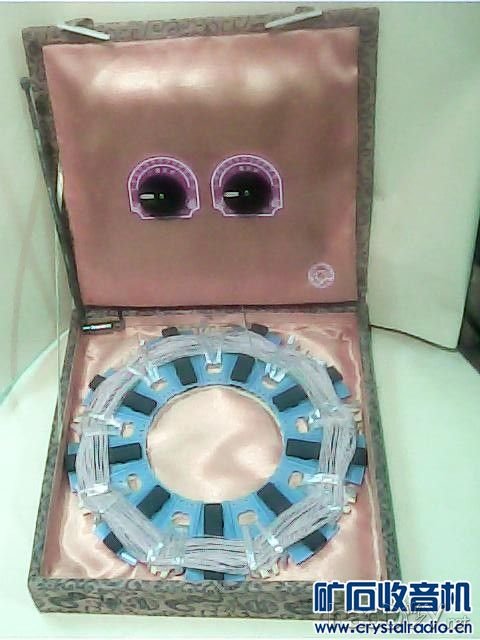

此机线路集合了无线电世界矿石收音机论坛网梁老师、本坛qq2007老师等两坛老师们对3DQ场效管(全称为：3SK144双栅场效应管)开发、利用的不懈努力之精华，俺由初其的设想和现成品的完成及试用：堪称：一帆风顺和十分满意：即装配精简、实用极强和方便出行；灵敏度、选择性、音量大小之三大要素完全适应个人户内户外使用；现向大家简介制做和使用情况，有不正之处恳请老师们批评指导 一、电路图：  二、所用零配件：    1、线圈部分： (1)L1蛛网线圈部分：由一个菜栏加工成花栏线圈骨架(骨架参数：内径100mm、外径215mm)、在骨架九等份的上下两面用AB胶粘上5X13X55毫米中波扁磁棒共18根、再绕上260型里磁线构成(蛛网线圈参数：内径150mm、外径200mm，圈数60圈)；(5X13X55毫米中波扁磁棒、里磁线由本坛友谊电子张老师提供)       #p#分页标题#e#(2)L2和L3磁环线圈部分：(外径31mm、内径18mm)收音机用高Q磁环、(线圈参数：L2为10圈、L3为64圈)；(磁环由俺恩师梁老师赞助、里磁线由公仆老师赞助) (3)L4和L5磁棒线圈部分：(直径10mm、长200mm)收音机用高Q磁棒、(线圈参数：L4为72圈、L5为4圈)(磁棒由俺恩师梁老师赞助、里磁线由公仆老师赞助)  2、电容部分： (4)C1为270P×2双联一个、只用一联；(本坛友谊电子张老师提供) (5)C2、C3为270P×2双联一个；(本坛友谊电子张老师提供) (6)C4和C5为5/10p半可变两个；(本坛友谊电子张老师提供) (7)C6为6000p固定纸介电容器；(淘宝网店胆管店提供) (8)C7为100u电解电容；(拆旧机品) 3、管子： (9)3DQ(3SK144双栅场效应管)；(俺恩师梁老师赞助) 4、其它元件： (10)袖珍收音机拉杆天线一根(拉伸长度500MM )；(拆旧机品) (11)∮2.5耳机插头插座；(本坛友谊电子张老师提供) (12)读盘两片：(淘宝网店wangrongkui店提供) (13)电声器：耳机是本坛购入的ES-2小舌簧耳机；(本坛网友AWD2E3老师提供) (14)好朋友3332102赠送的一个(内空218×215×30mm、外体积232×232×45mm)丝秀绸包裹的古扑硬纸盒 三、元器件定位、组装和焊接：    #p#分页标题#e# 四、成品：      五、调试：机器做好后、在音频输出插座上插高阻耳机(300×2Ω)： (1)断开图中B、A两点，在A点处接上户外天线，转动调谐钮(C2、C3)、收一强台后再调动C5使这个强台音量最大，以后C5则固定不需再动、此时调谐钮(C2、C3)暂缓调动； (2)C5调好后，去掉A点的户外天线、把B、A点恢复焊接、拉出拉杆天线最长度、调动C1(俺取名为天调钮)、使(1)里所收听到的那个强台再现、继而调动C4使这个强台音量再最大，以后C4则固定不需再动了；这样全机已最佳状态调试完毕 六、机器使用和特性： (1)室内：无户外天线正常收听白天2个左右的中波台节目，晚上4个左右的中波台节目，晚12点后到天明4点前3个左右中波节目：白天和晚上所收节目分别是：中国之声(湖南台转播)、交通节目(湖南台)、中国之声(中央台)、华夏之声(中央台)、戏曲节目(中央台)等；若接用户外天线，那节目可多着，有近15个节目、这里就不做介绍了 (2)户外：正常收听白天3个左右的中波台节目，晚上5个左右的中波台节目，晚12点后到天明4点前3个左右中波台节目：白天和晚上所收节目分别是：中国之声(湖南台转播)、交通节目(湖南台)、中国之声(中央台)、华夏之声(中央台)、戏曲节目(中央台) (责任编辑：admin) |
