DIY四管收音机

时间:2013-03-02 22:10来源:www.crystalradio.cn 作者:大力水手 点击: 次
前段时间搞到几只草帽管，一直想用它装只四管机，只可惜到年终单位很忙只好做罢，好在正月开始我上夜班，我就又开工了好了费话少说上图 装机过程，电路图是少年晶体管收音机上的四管机，高放极电流调为1.5毫安偏置电阻为80K，第一低放电流为1.3毫安偏置电阻
前段时间搞到几只草帽管，一直想用它装只四管机，只可惜到年终单位很忙只好做罢，好在正月开始我上夜班，我就又开工了……好了费话少说上图DIY四管收音机DIY四管收音机装机过程，电路图是少年晶体管收音机上的四管机，高放极电流调为1.5毫安偏置电阻为80K，第一低放电流为1.3毫安偏置电阻为100K，推挽功放电流为4毫安偏置电阻为3K，收听效果白天能收到8个台，晚上还没试。今天上夜班拿到单位上去听，明天再来汇报，哈哈

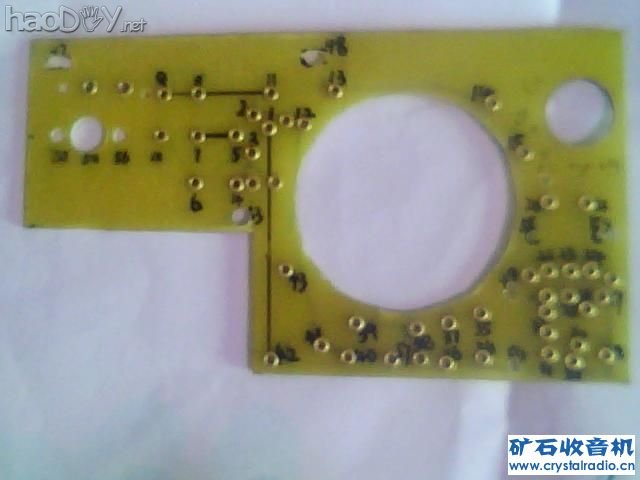

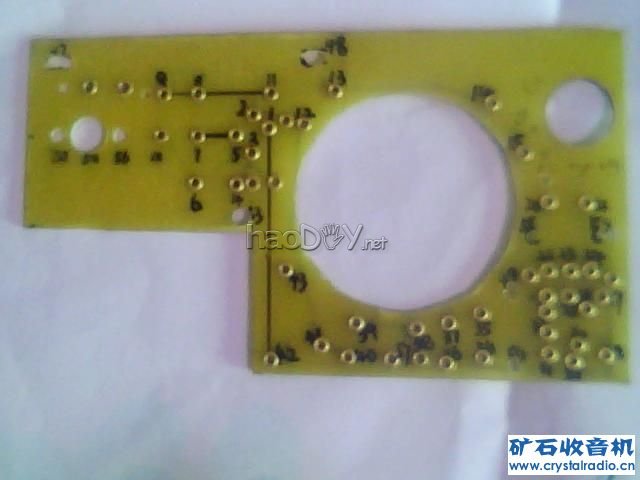

这是完成后的基板正面

DIY四管收音机


图片 004.jpg (28.48 KB, 下载次数: 4)



DIY四管收音机


图片 005.jpg (27.71 KB, 下载次数: 5)

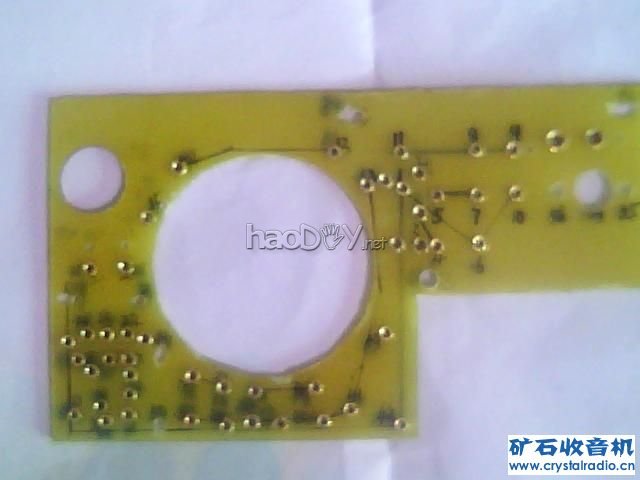

反面

DIY四管收音机


图片 006.jpg (39.43 KB, 下载次数: 4)

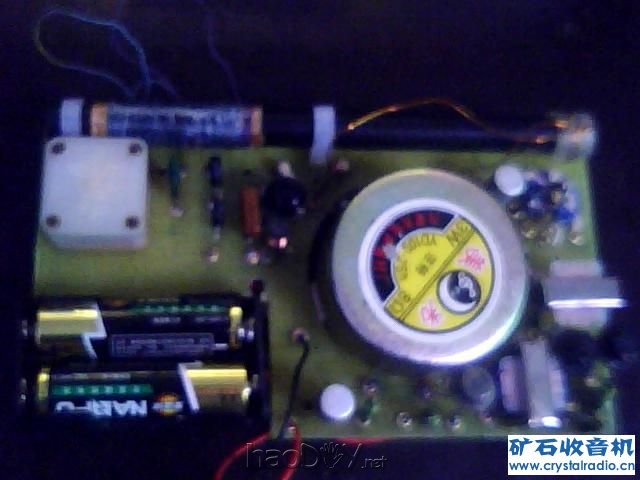

完工后的整体图

DIY四管收音机


图片 007.jpg (46.35 KB, 下载次数: 6)
