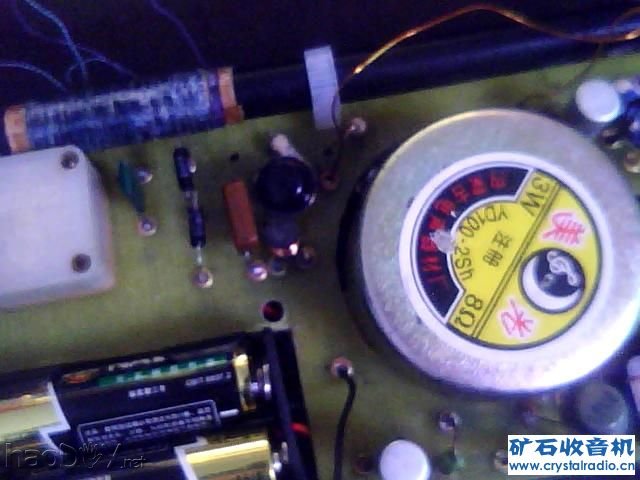

这是完成后的基板正面

图片 004.jpg (28.48 KB, 下载次数: 4)

图片 005.jpg (27.71 KB, 下载次数: 5)

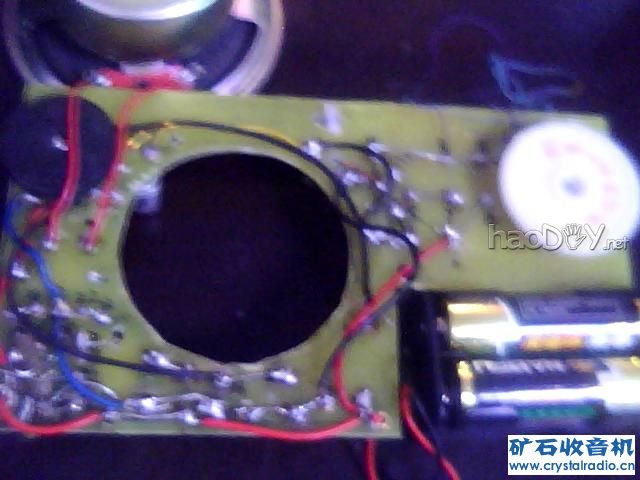

反面

图片 006.jpg (39.43 KB, 下载次数: 4)

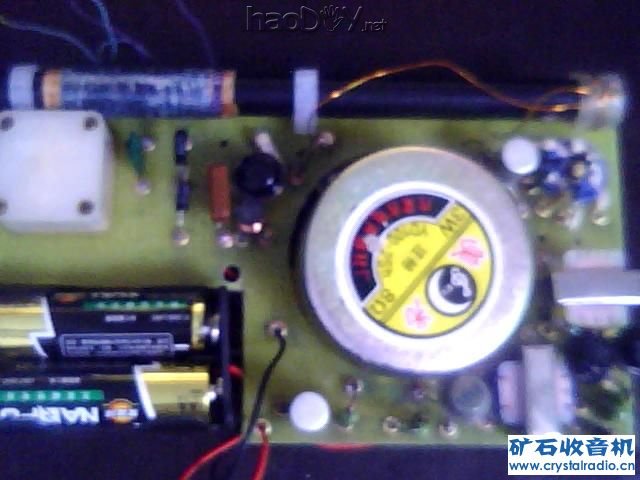

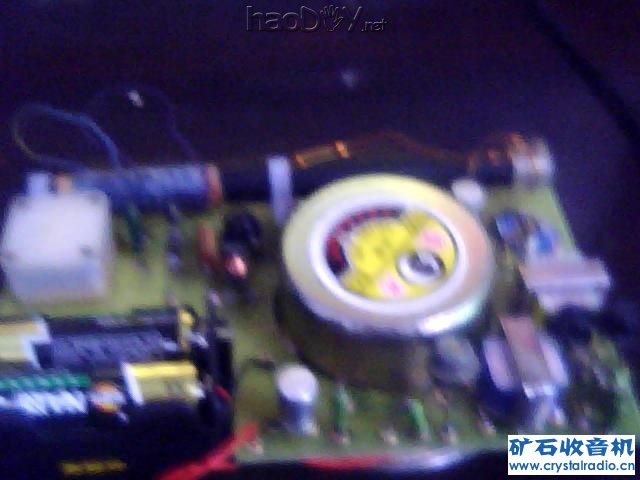

完工后的整体图

图片 007.jpg (46.35 KB, 下载次数: 6)

同上#p#分页标题#e#

图片 008.jpg (36.92 KB, 下载次数: 6)

同上

图片 009.jpg (35.74 KB, 下载次数: 5)

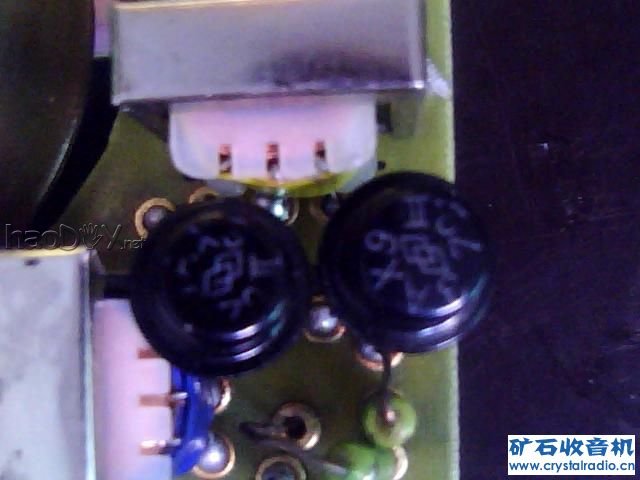

低频管3AX9一对（放大系数70）

图片 011.jpg (35.27 KB, 下载次数: 5)

低频管3AX49放大系数70

图片 012.jpg (44.56 KB, 下载次数: 5)

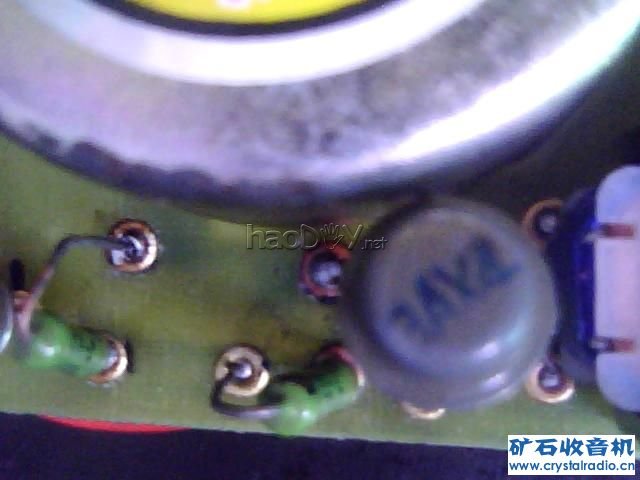

高频管是用的3AK15J（放大系数40）

图片 015.jpg (41.89 KB, 下载次数: 4)#p#分页标题#e#

反面

图片 014.jpg (35.52 KB, 下载次数: 6)

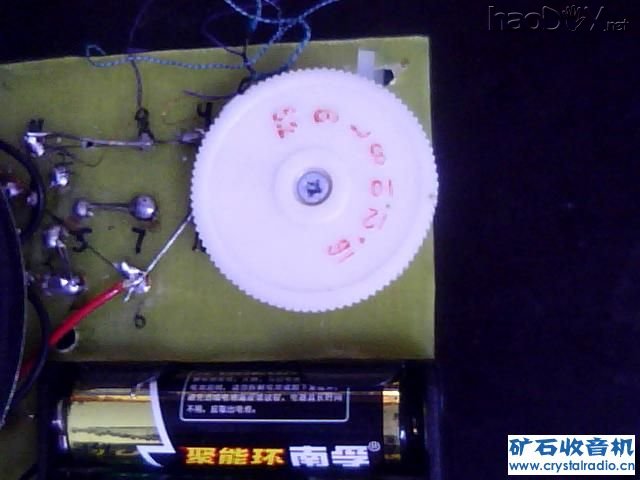

度盘特写

图片 016.jpg (39.59 KB, 下载次数: 8)

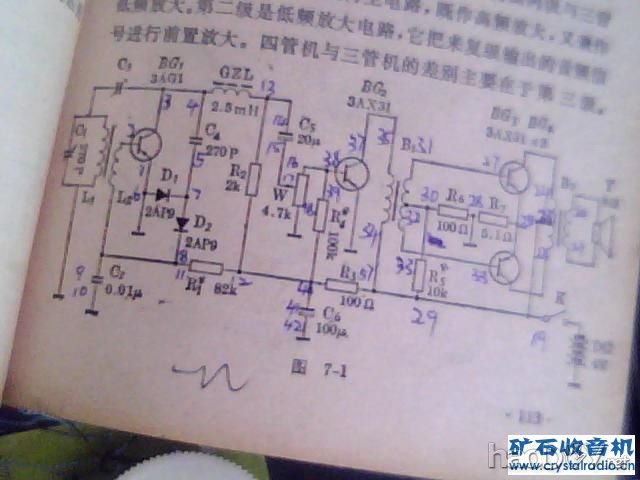

四管机电路图

晚上十点多试听了下结果总共收到了二十三个台1300千以上灵敏度就很低了，把再生加强后频率高端好了700千周至1200又发出了可悟的啸叫声（看样子高频扼流圈的位置要重新调动了，以前我装的柳钉板两管机同样也是用的这种再生线圈接发射极的，高低端灵敏度很均匀）总的说在收台数量上和两管机打了个平手，只是音量比两管机大多了而且音质也好多了，昨天快上班时才发贴子，时间紧没介绍具体。这里再详细的把制作过程介绍下：1此机电路是参考的《少年晶体管收音机》第113页的四管机电路，只所以用这个电路主要是因为比较喜欢这种电池安放在左下角的样式，第一步是准备元件，图中的四只草帽管是我花了将近30米从坛内购得的（这四个管的参数图中有）两只牛是从坛内友谊电子老张那里搞的，（我手头有两种型号的本打算用大的，结果板子设计小了，只好用小的那种了）两只2AP9是我精挑细选出来的，反向电阻都在1000K以上，只高频偶合电路C4原图是270P我换成了2000PF另外再生方式也改成了发射极接再后线圈   2电路板的设计，由于此书上只有三管机现成的图，四管机是在此机基础改进的，所以颇费了心思差不多花了两个小时才搞定这个图，为了不出错我把每个焊点都编了号，3柳钉板的制作，些关最难搞的就是开那个喇叭孔，以前我都是用圆规画个圆后再用小钻头沿线打孔的办法，太费时了而且那个圆开得不圆，这次作了改进，我先用圆规画好圆，然后在中心上打个1毫米小孔，然后圆规两头装上钢针，一头放小孔里，另一头就用力的沿着这个圆圈刻板子，注意这种方法要两边交替进行大概半个小时这个喇叭孔才搞定，另外那个电位器小孔由于没买到16.5毫米的开孔器我只好先开一个10毫米孔然后用剪刀扩大的，装配就不介绍了，最后介绍一下调试过程，机子装好后（此时没加再生）刚一接通电源就用耳机收到了湖北楚天卫星台，大喜，说明电路没接错。由于我这只高频管放大系数只有40所以电阻只用了书上参考值100K的一半也就是51K。结果上测电流竟有4.5毫安，最后采用80K的电流调为1.5毫安  第一低放颇费了些精神，开始是用的一只3AX5放大系数高达90（我是第一次见这么高的）电阻用的75K（书上参考值为100K）电流更牛B达6.5毫安，后换用一只100K的代上去电流表就从2毫安一路上升到4.5毫安，我这是第一次在装机过程中遇到穿透电流大的情况，后只好用了这只放大系数只70的3AX4了，还是用100K电流竟只有1.3左右了不过机子的背景噪音一下就小了不少，第三级是最顺利的我根据以往装四管机的经验应该是4K左右（只有这本书上是标的10K）我直接用的一只3K的刚好电流4毫安，这一极是一次搞  机机是管成了但机壳还是个问题，请大家帮我参一下是，用木板做一个呢还是用有机玻璃做一个呢，正在纠结中
