《我DIY的低阻三管机》
这个机机以前做过,后来拆掉用了零件,现为迎接坛里比赛,利用过节最后几天再做低阻三管机.先选零件

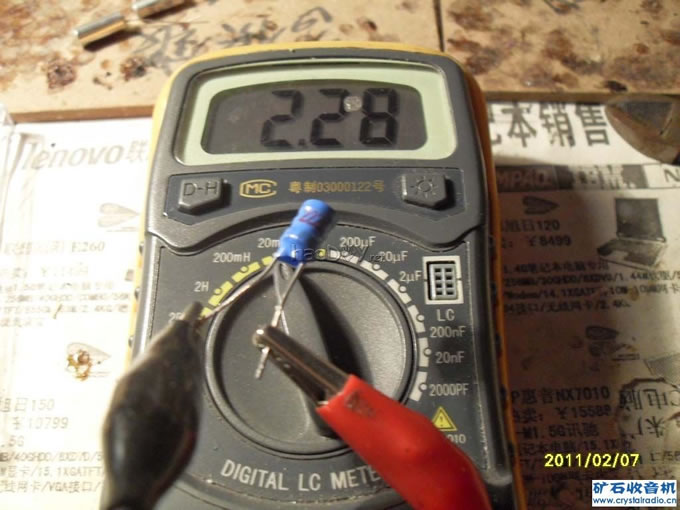

可变270P用一联,线圈L1用直径0.21mm以上的漆包线绕75匝左右。如果换用其他长度的磁棒，可以简单计算一下：配合270p可变电容器的天线线圈电感量约为299μH，可以根据配合270p可变电容器的天线线圈匝数.L2为8匝，L3为1~3匝,其它元件要进行挑选







试验后发先BG1和BG2放大倍数太低性能不好灵敏度低,BG3放大倍数太高有自激重新挑选

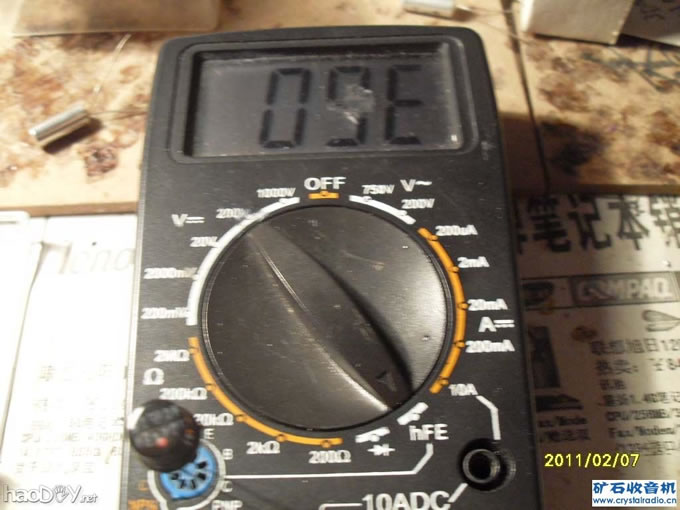

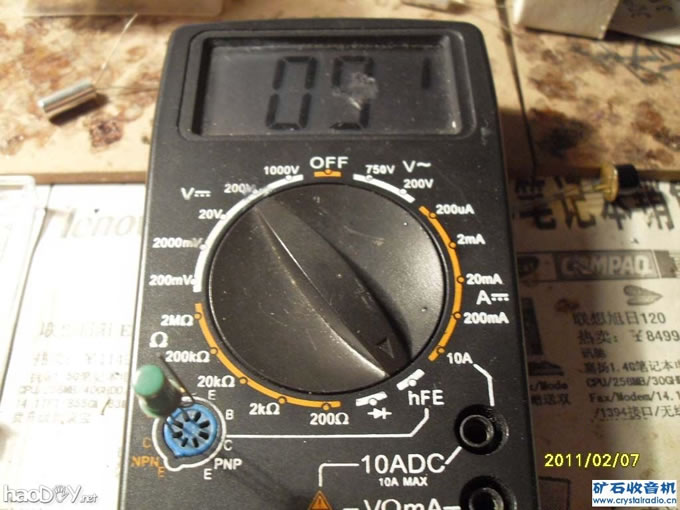

挑大B的BG1.jpg #p#分页标题#e#(93.5 KB, 下载次数: 8)

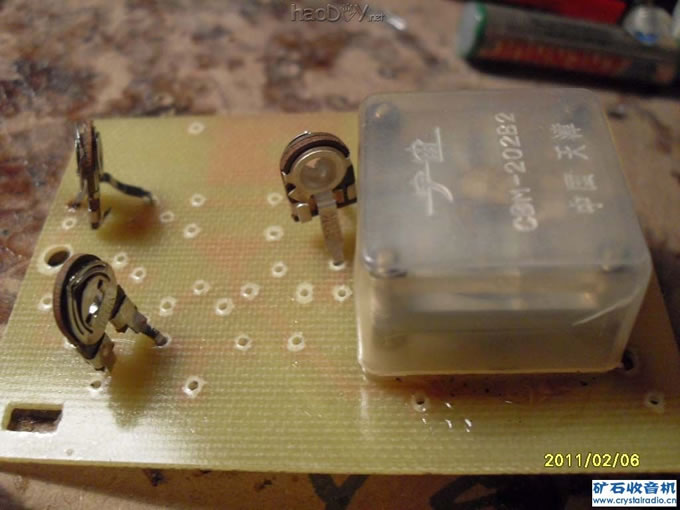

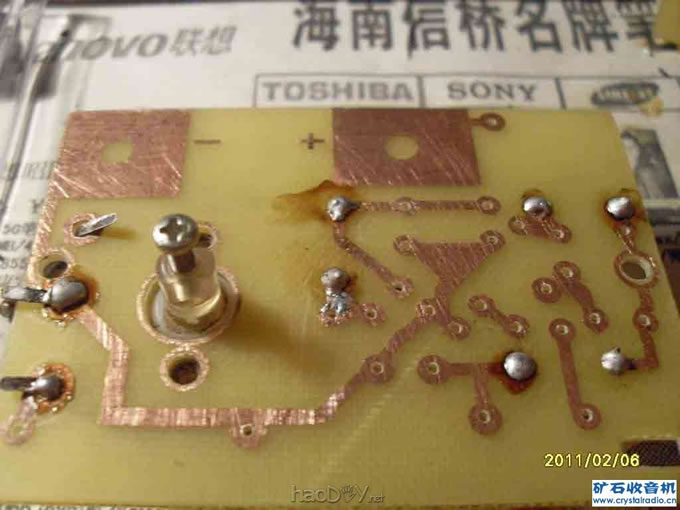

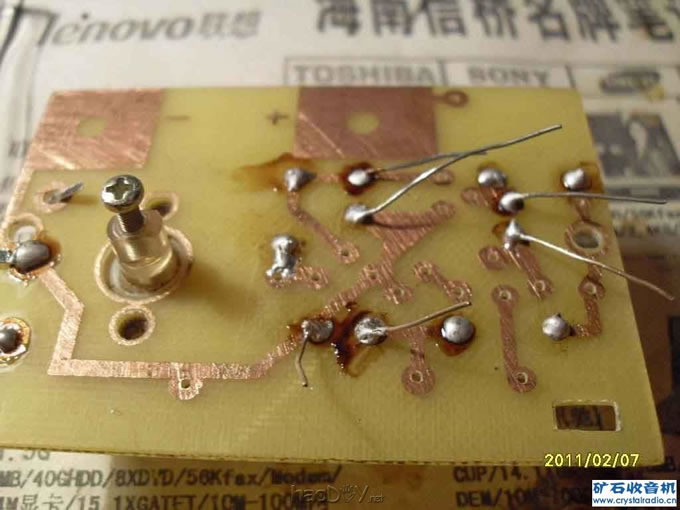

焊上了三个可调电阻.jpg #p#分页标题#e#

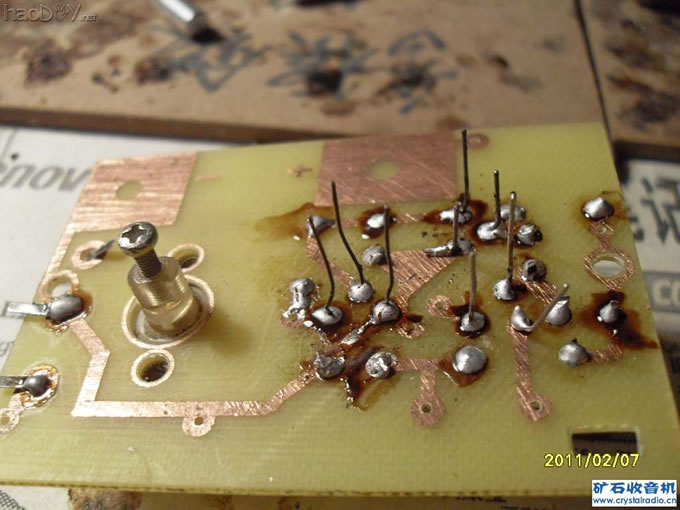

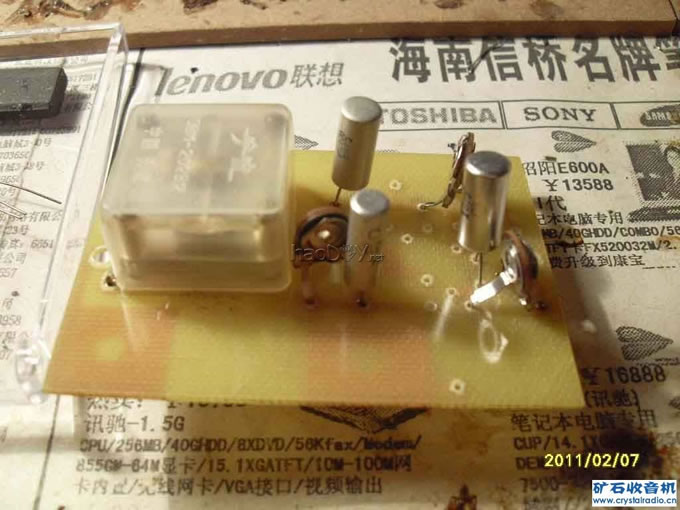

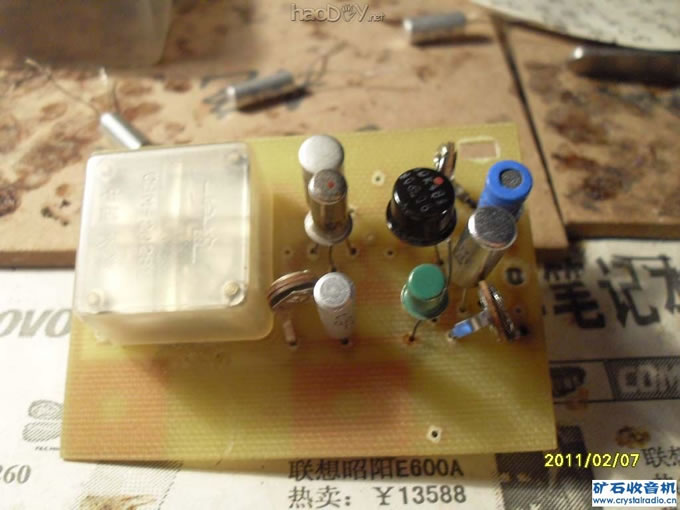

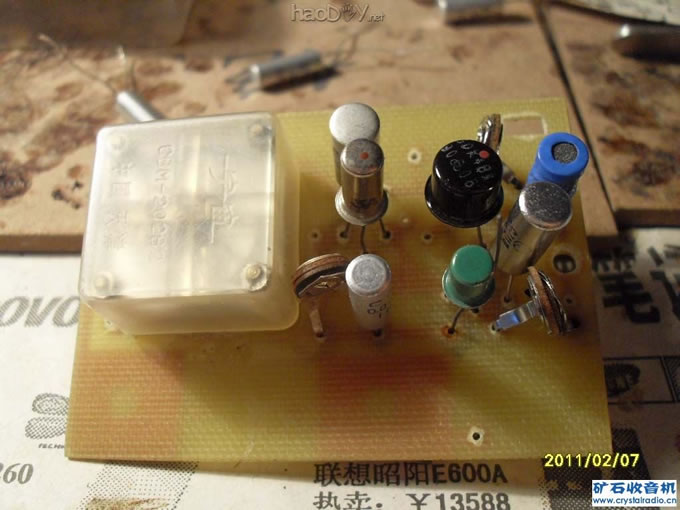

开始焊管子,我BG1是3DG182;BG2是3DK4;BG3是3AX31

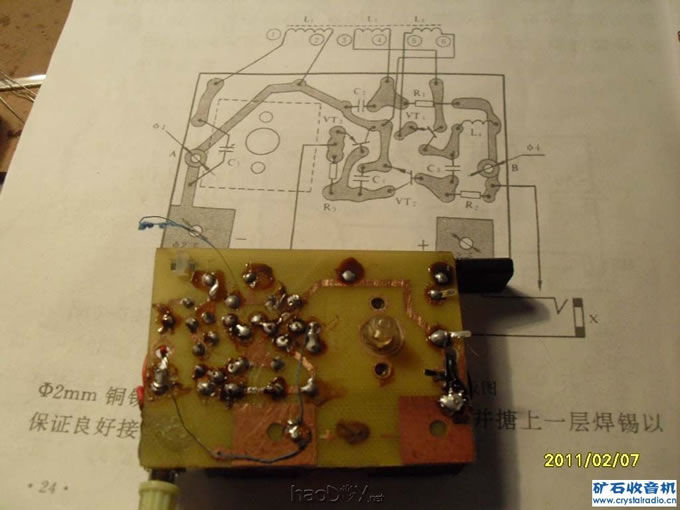

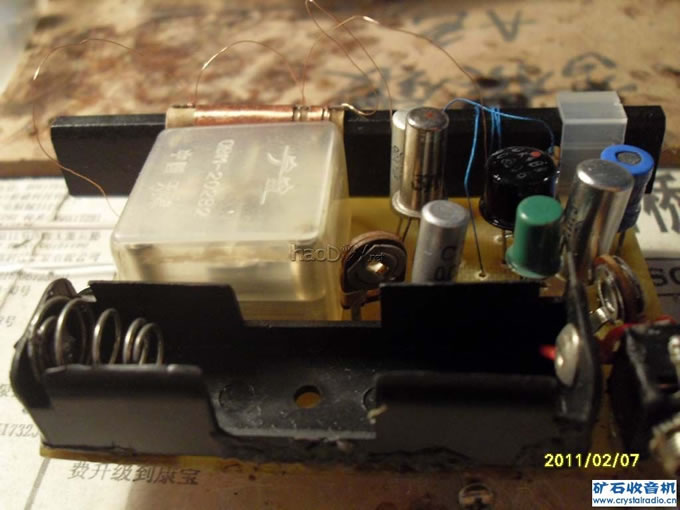

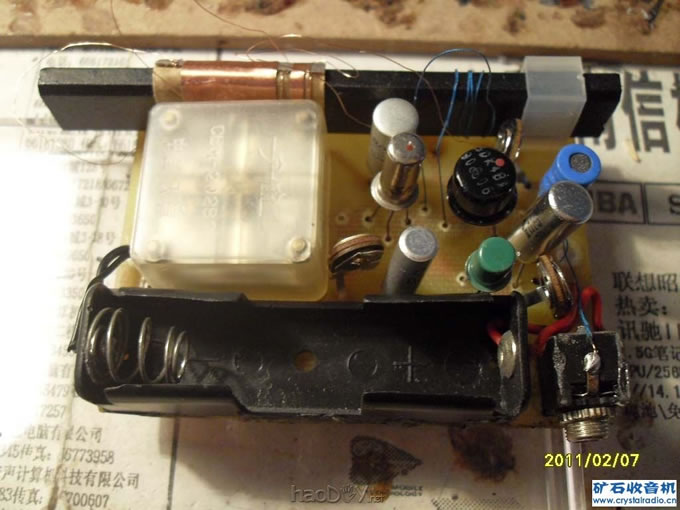

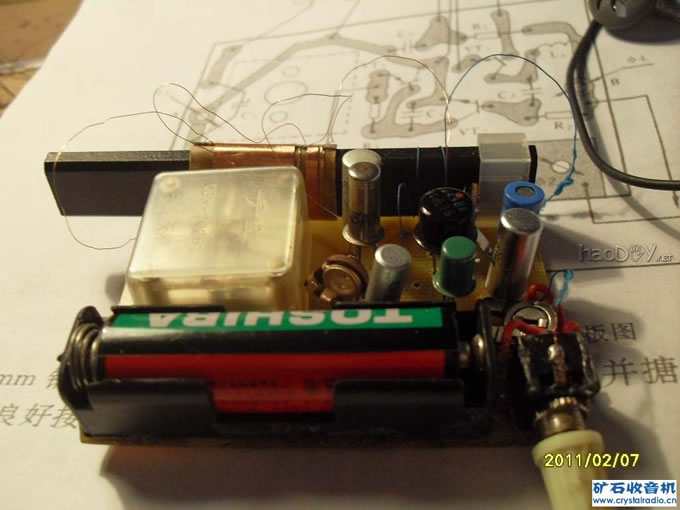

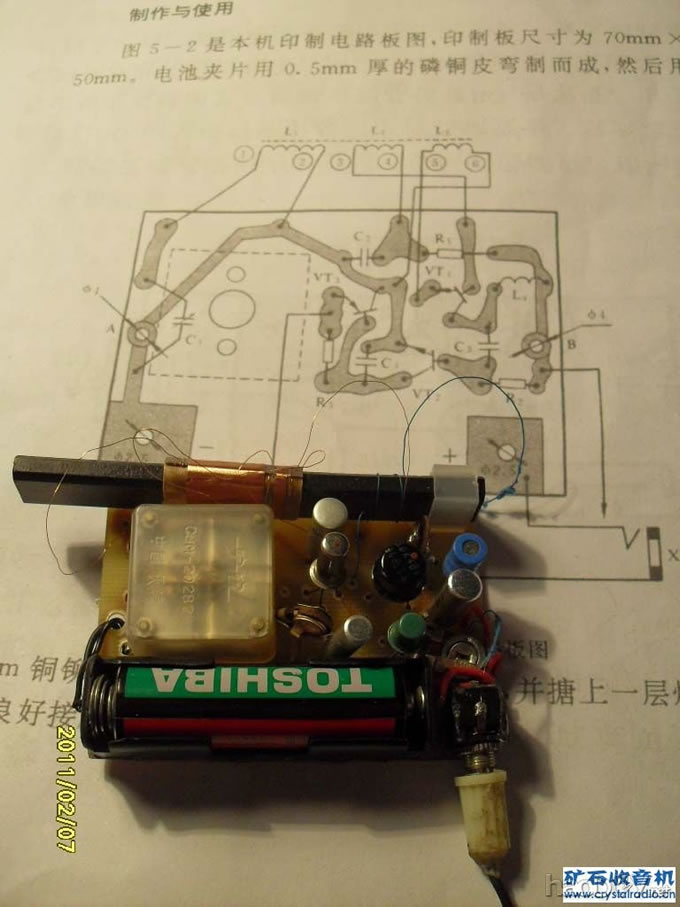

剩下就是焊接高扼和磁性天线,用0.2毫米左右的纱包线绕了3圈作L3

#p#分页标题#e#

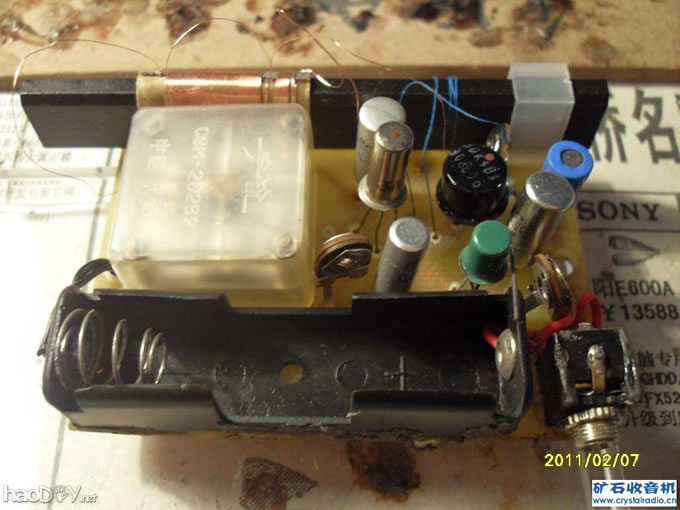

电池盒用了个旧的吃了不少亏,电源接头接触不好,时断时通在调整时带了了很多麻烦,教训啊



#p#分页标题#e#

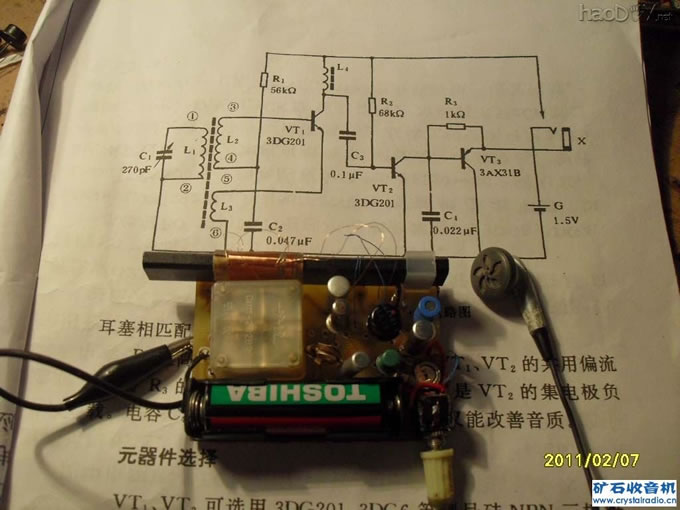

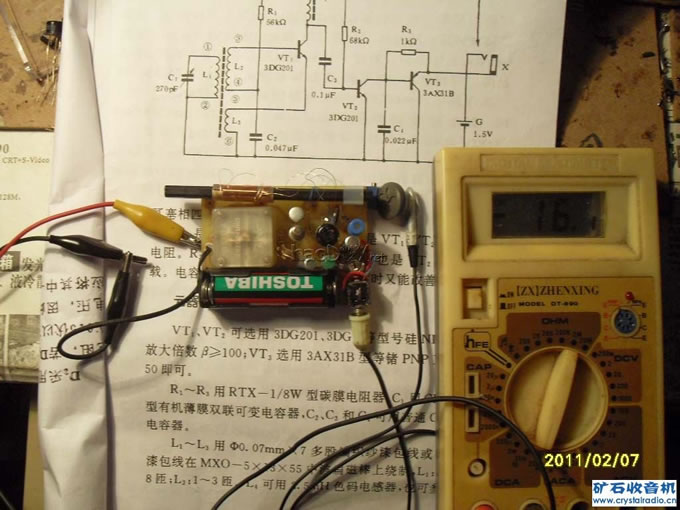

接下来就是调试:我发现完全按照书上的方法不行,例如书上讲BG2偏流调整先短路L3在BG2的集电极路上串电流表.调整电流0.1~0.2毫安,事实上很难做到,那个R2要超过400K才行,我感到有问题,所以不管它,按照图示的阻值调到0.6毫安没问题.第一极调到0.9毫安.用镊子挨个碰各级集电极,第一第二级能发出较大的咯咯声,工作状态就基本调好了.第三级电流可大些*只要加大R3即可,整机工作时电流16毫安.有点大,用耳机听不错,可以收听三个本地台和若干外省台,好象有个越语台,这些二鬼子.但是书上讲能带喇叭我看够呛

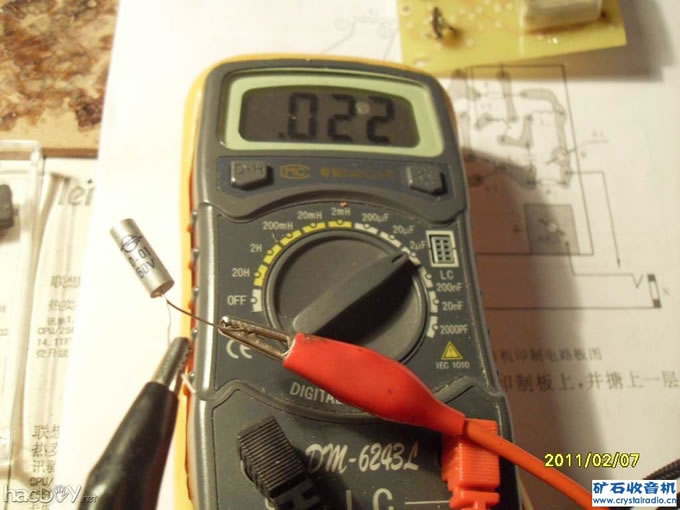

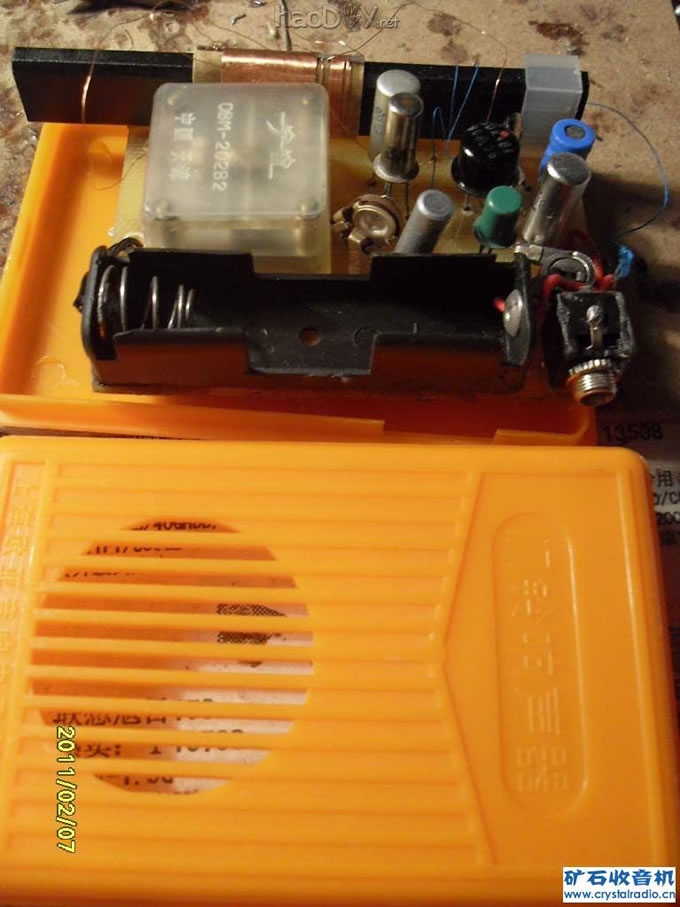

我的感觉由于本人水平有限,再加上零件很多是老化了的.比如那个3AX31.测的B值有95倍,由于穿透较大,性能肯定不太好,电容我也不满意,等以后有机会再重装,一定会有更多的收获,能参赛是一次鞭策.对自己是一次学习.我感谢各位给了自己这个机会.谢谢! #p#分页标题#e# 我为机机找到一个小盒
