40多年前，做过单管，今天再用这个图纸，再做一遍。来参加。

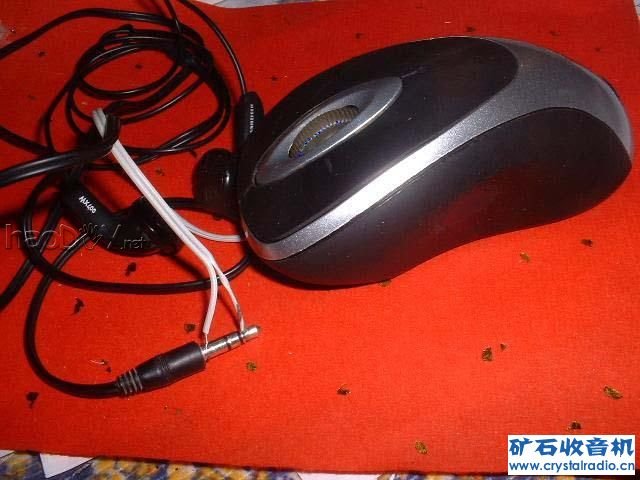

材料：外壳用废旧鼠标
   可变（差容双连，只用其中一连）
   3AG1（1个）
         50 mm长中波磁棒
   小输出变压器（8欧姆）
   2AP9(2个)
      高频变压器（3mH自已绕制）
   电阻(68K)
   电容(5100P 470P)




#p#分页标题#e#







1天做1点

今天：

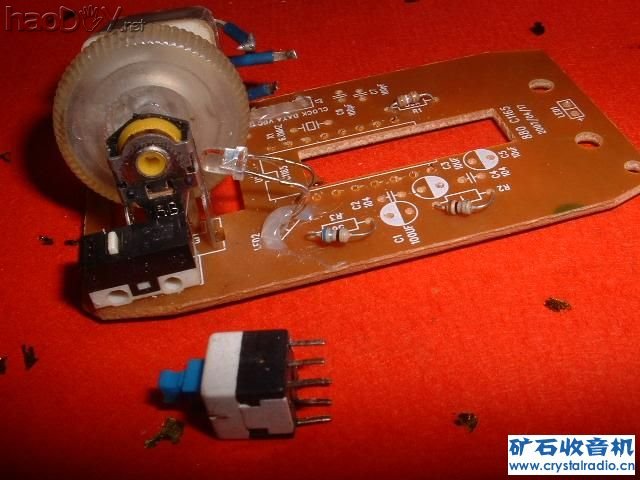

1 用带锁开关代替鼠标的触发开关
2 用药瓶的白塑料做个磁棒支架

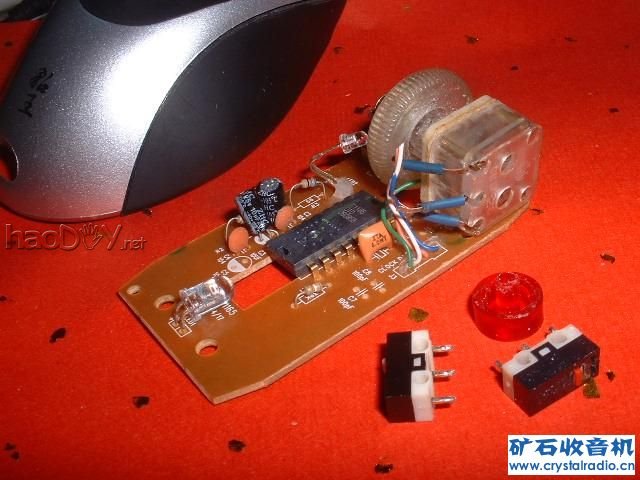

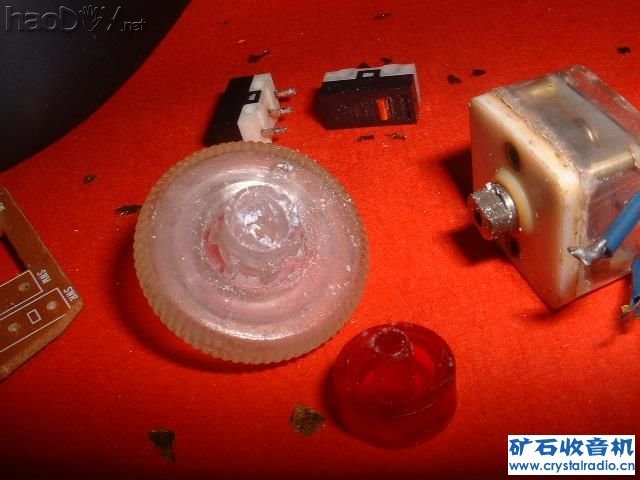

用带锁开关代替鼠标的触发开关


这个开关用来做收音机的电源开关K

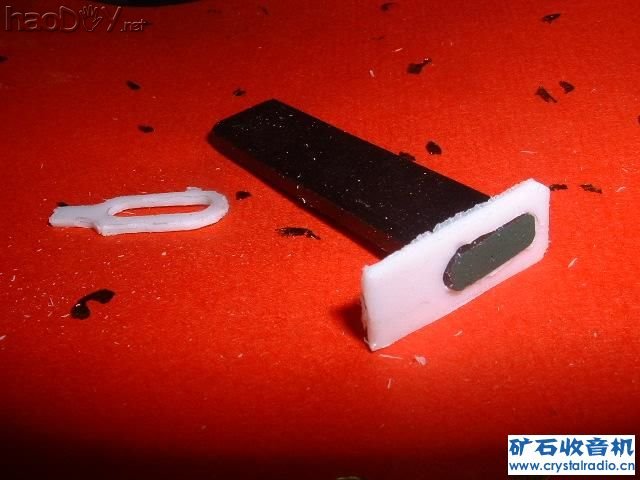

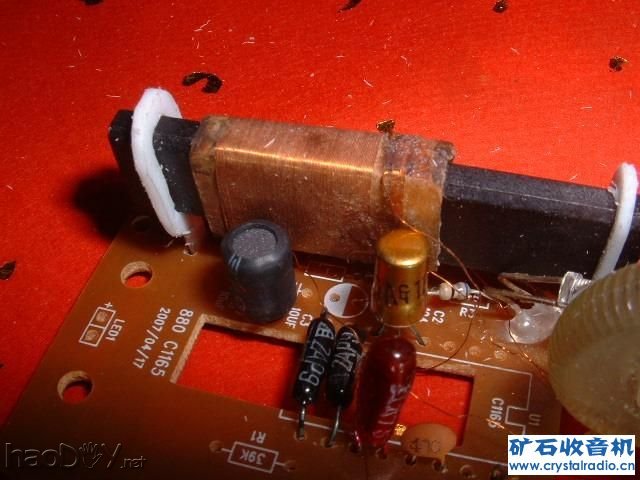

用废旧药瓶的白塑料来做个磁棒支架

用废旧药瓶的白塑料来做个磁棒支架 #p#分页标题#e#

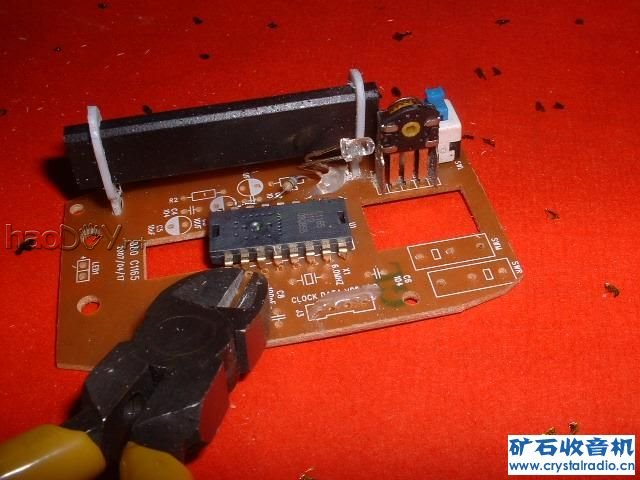

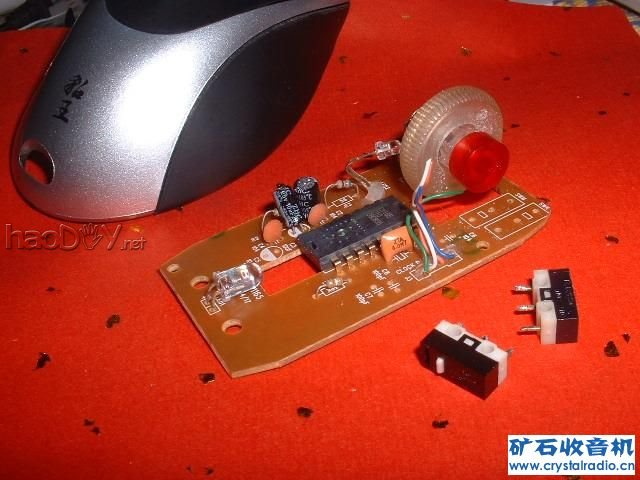

1 粗野旳取下不用的集成电路！用镊子焊下剪断旳脚。

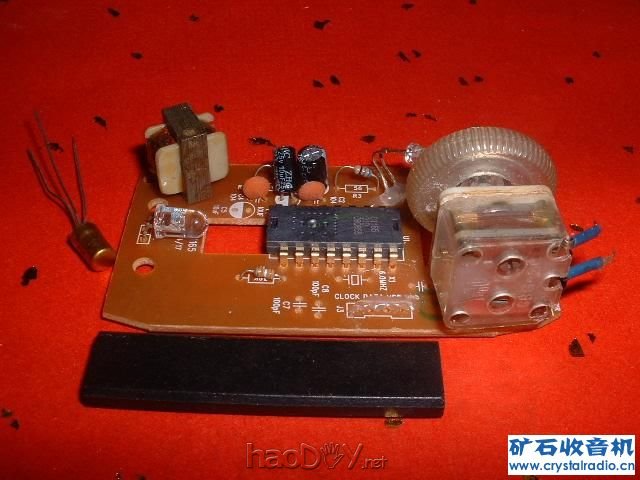

2 用原来的孔上零件，3AG1，2AP9，电阻，电容等......

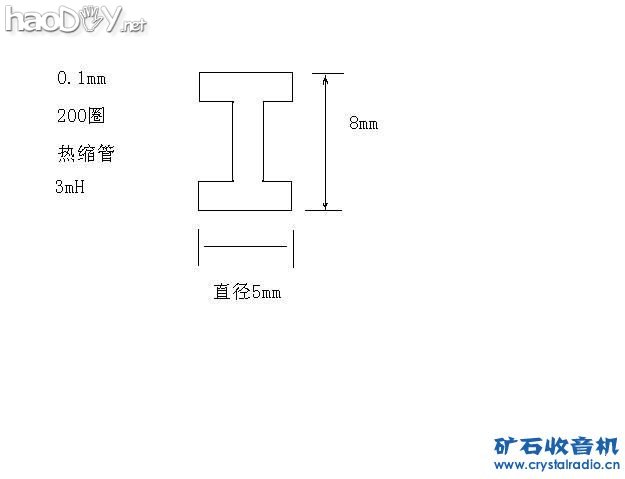

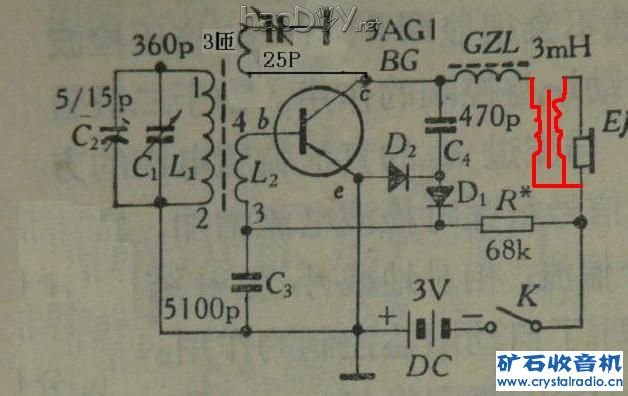

3 扼流圈旳制作：用最小旳工字磁芯5*8，绕200圈，热缩一下，测量=3mH，告完成

粗野旳取下不用的集成电路！


用原来的孔上零件，3AG1，2AP9，电阻，电容等

#p#分页标题#e#

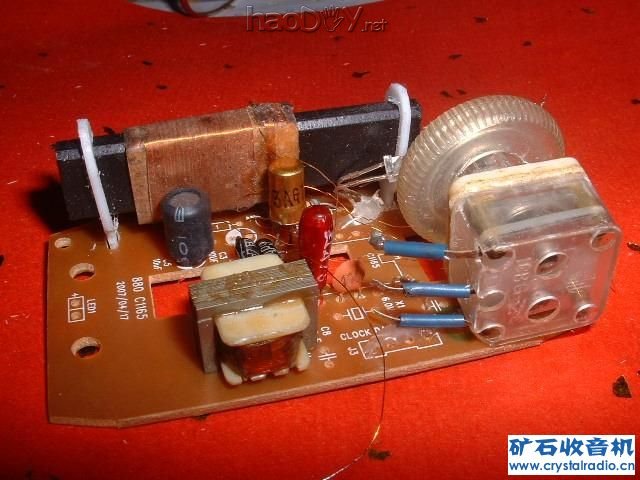

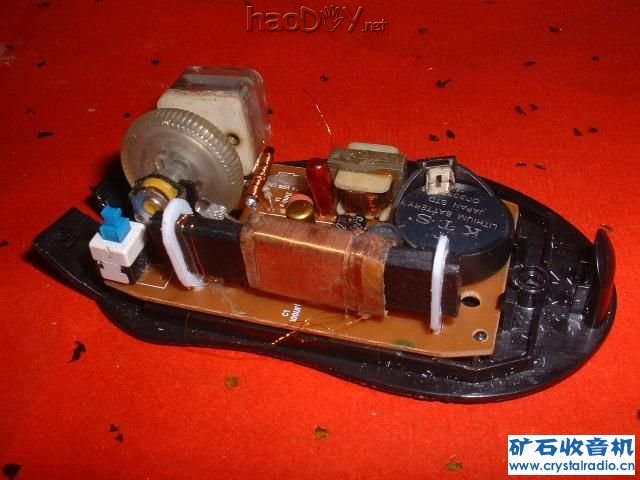

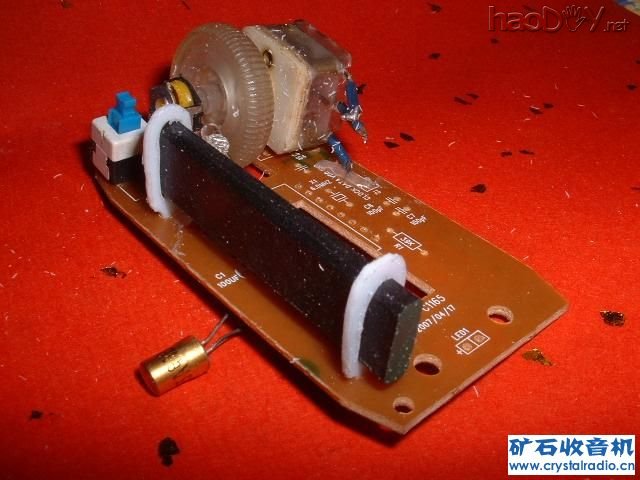

变压器上来，基本完成

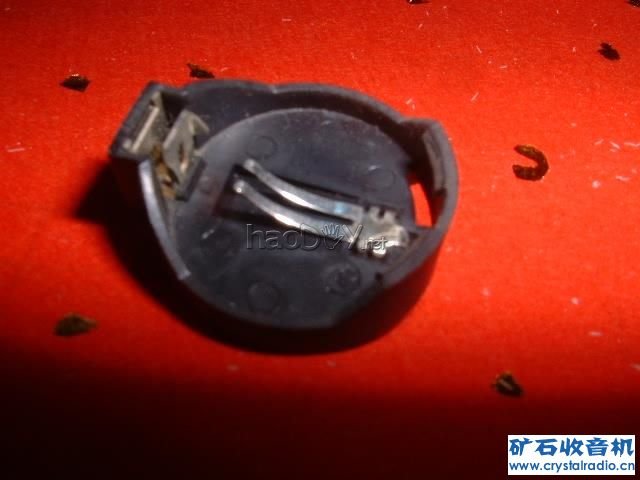

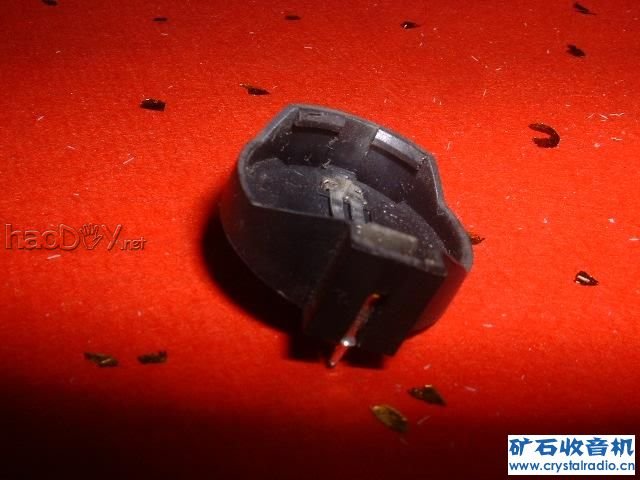

1 电源。从旧电脑板上取下1个 CMOS 电池卡（CR2032）
2 准备用在本机上，3V（CR2032）里电池，现在这个电池也不贵


再生可调电容的制作

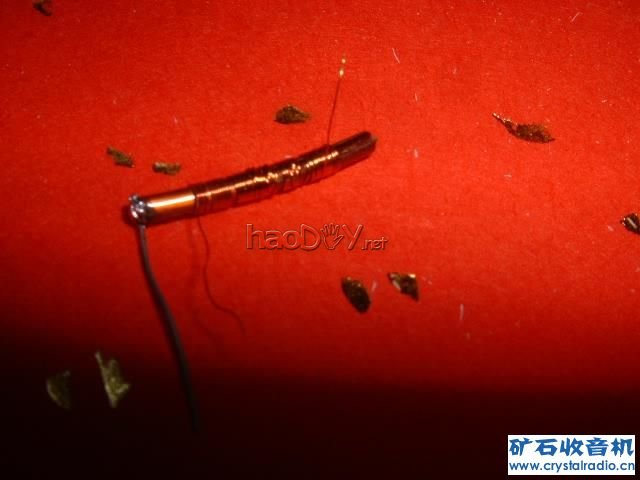

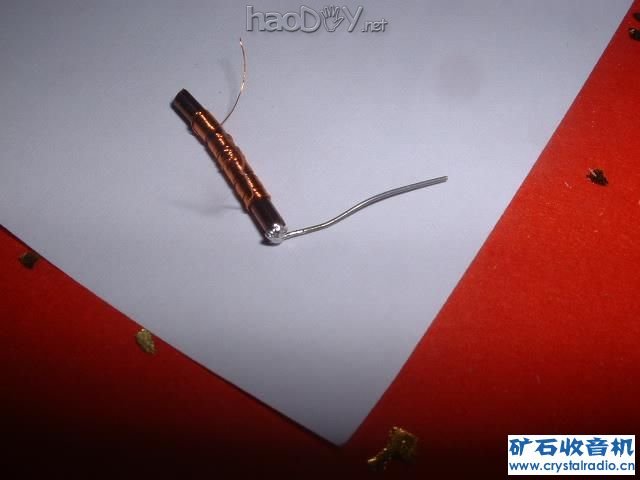

  1  找1小段直径1mm的铜线（焊接好一头，见图）
  2  在上面绕满0.1mm的漆包线）见图）

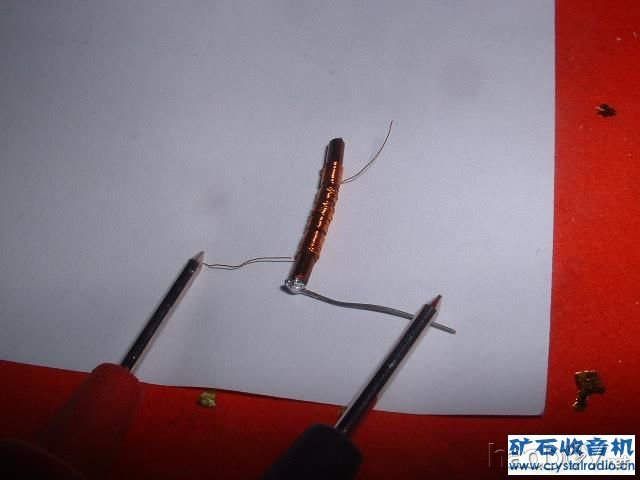

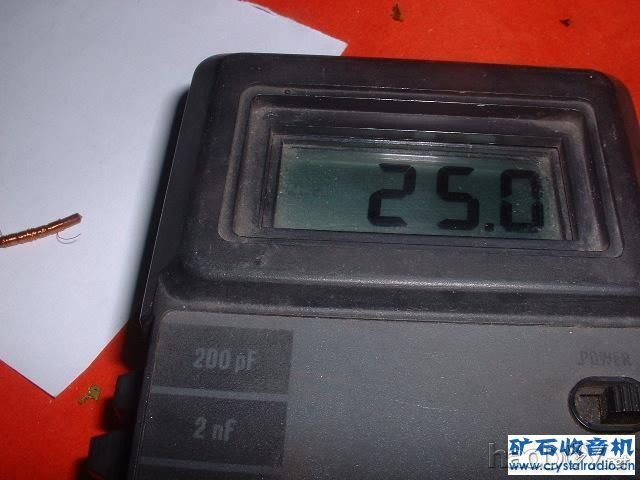

  3  用电容表测量达到25P 就可以了（以备在调整中使用

#p#分页标题#e#

红颜色是一个过年的意思，但是看不清楚


这个可以看清楚


测量


25P满足



1 电池上去
2 再生电容上去

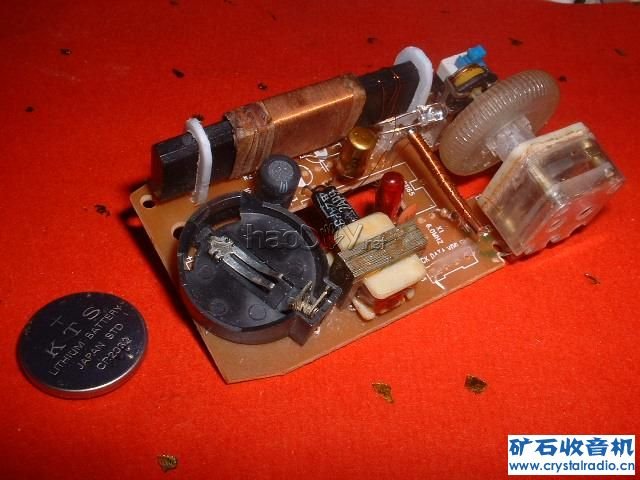

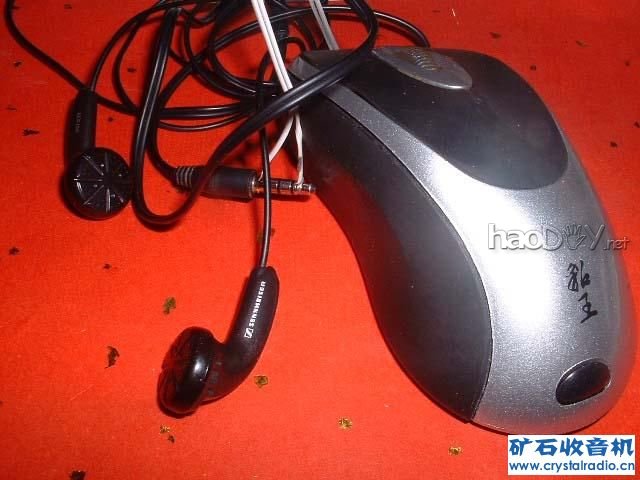

单管机基本完成，剩余就是机器调整总调


做一个单管不难！做一个新的单管机不难！做一个老的单管机也不算难！

            其实：难是在创意，创新！

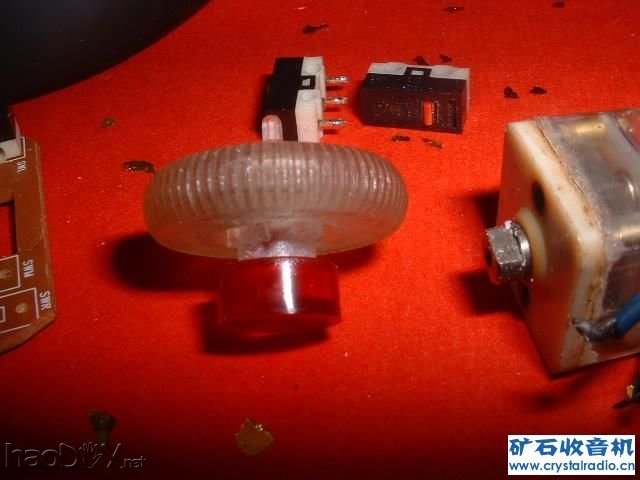

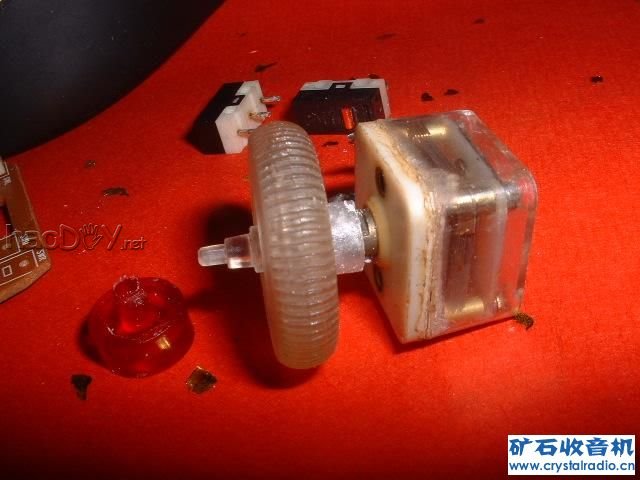

我认为：本机的第一创意是用鼠标的滚轮做单管机的调谐。
               接下来是“单管机”第二个创意，第三个就要开始，，，请大家留意！
                           看是否能够得到大家认可。谢谢

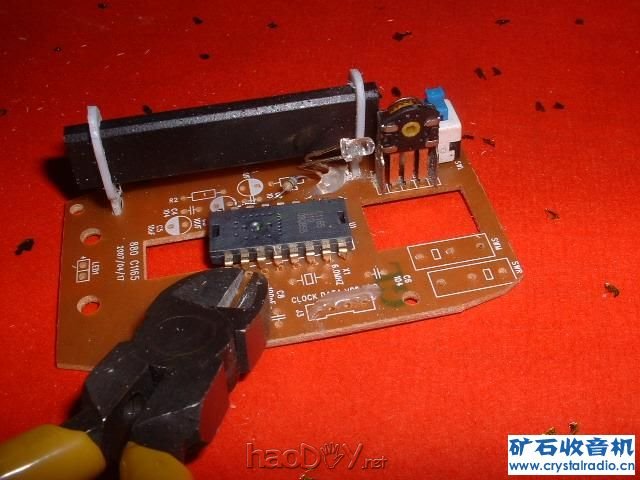

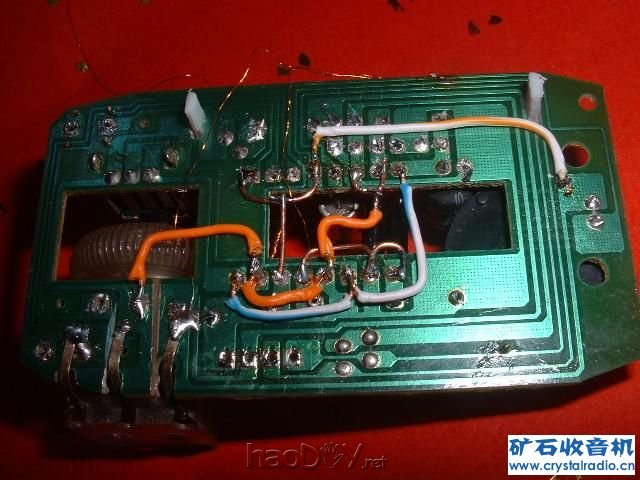

在鼠标原来的集成电路（16脚），野蛮拆下的地方，搭棚焊接，原电路板的敷铜板割断，比较简单（16脚还没有用完，剩余2脚），

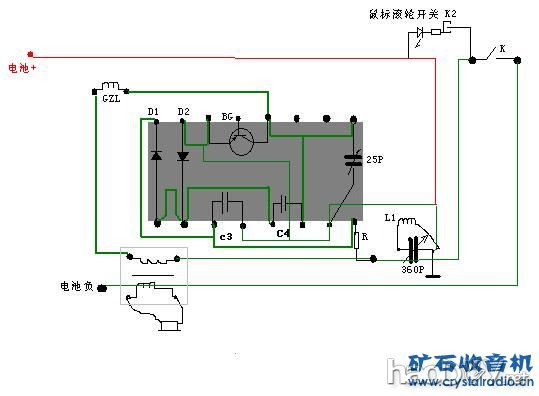

图如下（绿颜色是用线连接的）  其他黑颜色的是飞线

#p#分页标题#e#

野蛮剪下的16脚


绿颜色是用线连接的

绿颜色是用线连接的

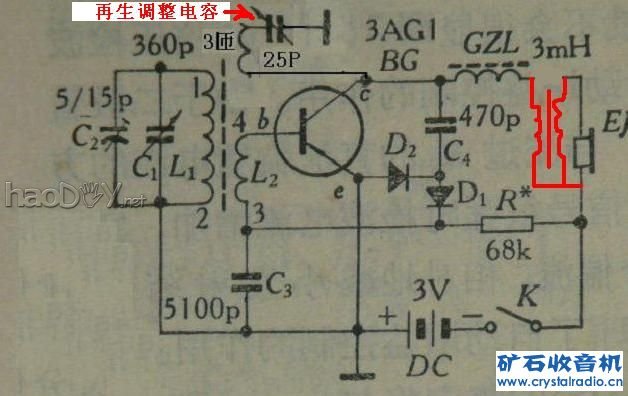

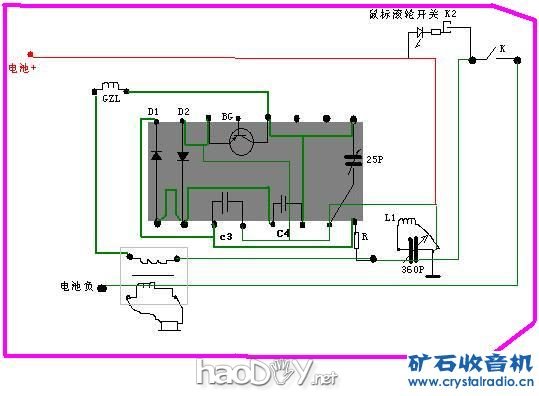

按照电路设计
焊接完成

按照电路设计


焊接完成

焊接完成

通电：
   当特有的再生声音“叽叽”叫起，仿佛回到了儿童时代，我是1965年吧 (8 year)，装过单管机，今天机器加电，再生响起，陌生，又熟悉，听着这个声音，想起了那时。很多感概......
   现在AM各地已经没有再发展了，我们当地有6个调幅广播电台，一通电很正常，初步就收到当地的6个台
#p#分页标题#e#
   记得儿童时代装单管机，那时是晚上调试机器，最好的时候，越晚越收到旳台多，相信今天晚上一定会有好结果


昨晚收听报告：
      在调整了偏流电阻（由68K到82K），再生显得高低端平衡了许多，应该说是3AG1更落于放大区内。
      收听乐趣，开始了，0:00后，人家睡去，干扰减小了，电离层也相对稳定些了，能够收到更多的台，在600KHz附近收到越南台，听不懂。但这时本地的台还在广播，对弱小的信号压制很厉害。到了深夜1:00后本地强台逐渐关闭，收到更多的弱小信号，慢慢在近2:00时，弱小的信号，变得能够听清内容了。在高端大约，1000KHz以上一点，收到来自西藏“喜马拉雅“的藏语广播。
      我的感受就是这样，在深夜，装机．调机不受干扰，信号干净，可以收到白天收不到的好多信号，也就在这旋转可变电容中，“幽兰”颜色旳发光伴随着，遥远的声音一点一点收入“耳“中。
      快到3:00点，在我本地台792KHz（成都新闻台）结束广播的地方，收到一信号，增加一点再生量（调25P电容），能听得较清楚，等到3:00整报时，播台标，结果是南宁广播台的电波。啊，我这里是成都与南宁也有上千公里，居然还有这般清晰的声音，
一个单管机收到“千里之外“真的“不可想象“。
         后来还在600KHz附近收到美国之音啊！美国之音难道还有（AM）中波对中国广播吗？！ “不收不知道，一收吓一跳” 啊！
         接下来共收到远方的大约20个电台，5:00想睡觉了，关机。今天大睡
