　　2．测电解电容C4，要领见图2-11-4。表棒刚打仗C4引线时，指针摆动较大后回到原本位置四面（阻值极大）。
　　3．测电容C2、C3、C5，要领拜见图2-11-5。表棒刚打仗时，指针摆动较小后即回到原处。

自制微型迷你收音机

图　2-11-5

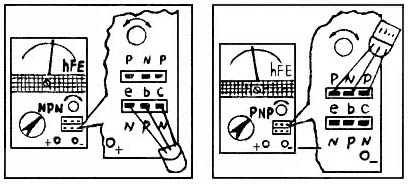

　　4．测晶体管T1、T2的放大倍数（hFE），要领见图2-11-6。测T1时，万用表量程置NPN档，T1的e、b、c插入万用表NPN档的e、b、c中，（hFE）值大于60。测T2时，量程置PNP 档，T2的e、b、c插入万用表PNP档的e、b、c中，（hFE）值大于60。

自制微型迷你收音机

图　2-11-6

试一试

　　微型收音机体积小，电路板上的元件紧凑，集成电路IC与两支三极管外形相似，且两支三极管的型号也是差异的，以是在安装进程中，先看清元件的型号；焊接时举措要快。元件的引线只管短些。
　　1．将各元件的引线刮净、上锡待用。在处理赏罚天线线圈时，举措要轻，由于铜丝很细轻易弄断。其它线圈中的磁棒易碎，当心掉到地上。
　　2．装焊电阻R1、R2、R3、R4。回收卧式安装。
　　3．装焊电容C2、C3、C4。
　　4．装焊T1、T2，然后装IC。留意它们的型号及引线，都必需对号入“座”。
　　5．装插座CK及可变电容C1，焊接时举措只管快些，以免烫坏元件的塑料部门。
　　6．汗亓池夹，分清正、负极。拜见图2-11-2中所示。
　　7．焊上磁棒天线L。细心查对电路图，确认无误后接上电源。插上耳机插头，动弹可变电容C1，应收听到电台的广播，若呈现啸啼声，可恰当改变R2的值。调解R3可使声音洪亮清楚。
　　最后装人盒中，行使时插入耳机插头，不消时要拔出插头，延迟电池的行使寿命。

　　想一想

　　万用表能测直流电压，奈何测出一节干电池的电压呢？［注：万用表置V_档中的2.5处，暗示能测的最大电压是2.5V （伏）。对应的刻度线是从上数下第二条线，刻度值看“0—25”档。红表棒接电池正极，黑表棒接电池负极，读出的值应缩小十倍，就是干电他的电压值。］
