双再生来复式复合管单电子管外差收音机

时间:2013-04-01 13:20来源:www.crystalradio.cn 作者:MJ2010 点击:
一般一级再生电路已经能有效地改善简单收音机的灵敏度和选择性。如果一台收音机加有两级再生,其灵敏度和选择性还可能进一步得到提高。在普通的调整高放收音机中加两级再生(高放级再生+检波级再生),虽然整机性能大为提高但调谐起来则十分麻烦。 本机采用
一般一级再生电路已经能有效地改善简单收音机的灵敏度和选择性。如果一台收音机加有两级再生,其灵敏度和选择性还可能进一步得到提高。在普通的调整高放收音机中加两级再生(高放级再生+检波级再生),虽然整机性能大为提高但调谐起来则十分麻烦。
本机采用了外差电路,由一只七极三极复合管分别担任变频来复低放和栅极检波,两级再生分别加在变频级及检波级。由于中频再生一次调好后就不需再动因此本机虽然有两级再生的效果但调谐却与一般一级再生的收音机相同。

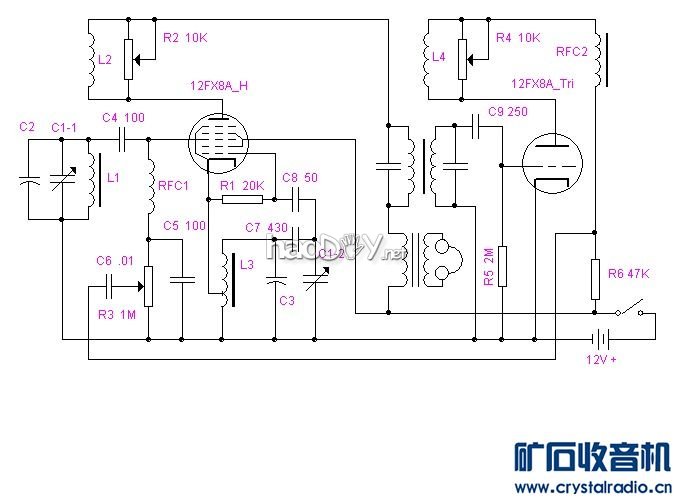

本机的电路原理如图一所示。
双再生来复式复合管单电子管外差收音机

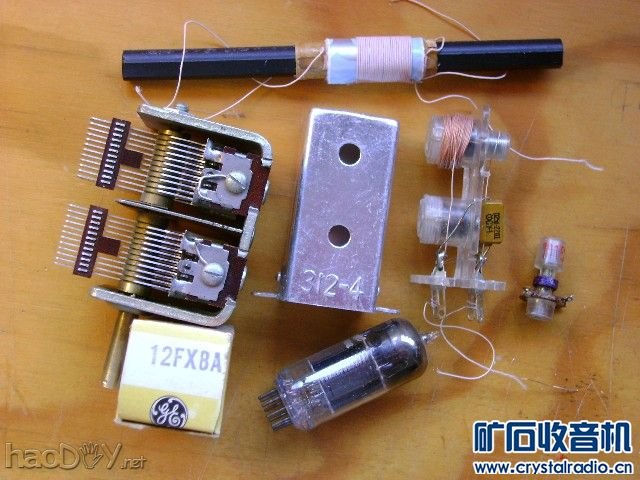

主要元器件如图2所示:

双再生来复式复合管单电子管外差收音机


电子管采用12FX8A,这是以前用于汽车收音机中做混频及本振的,灯丝及屏压都是12V;双连 360/360;磁性天线 10x140, 用0.07x21的纱包漆包线L1 52圈, L2 30圈直接绕在L1上;L3为101S震荡线圈;中周 312-4,在初级上(PB端)用0.25的纱包漆包线绕35圈为L4;电源为10节5号充电电池(容量为3000mA/h)可用十几个小时。输出变压器为10K:8,耳机为普通低阻耳机。

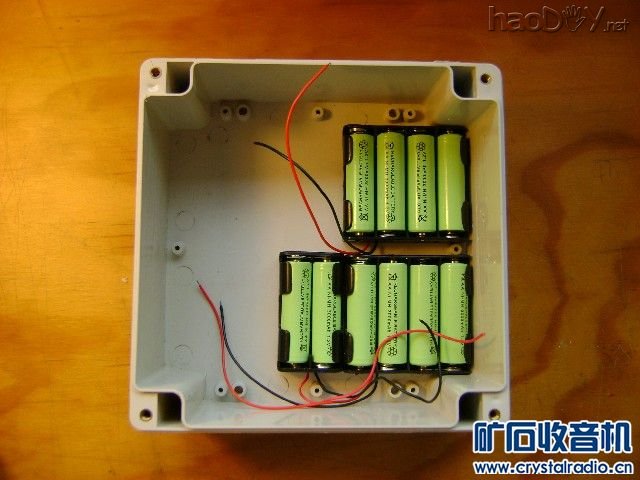

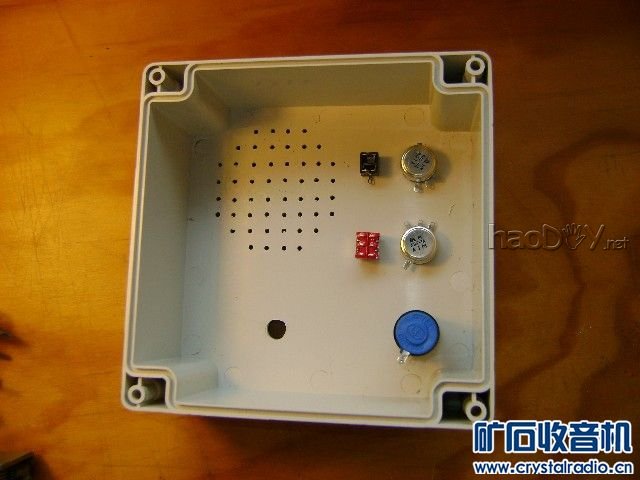

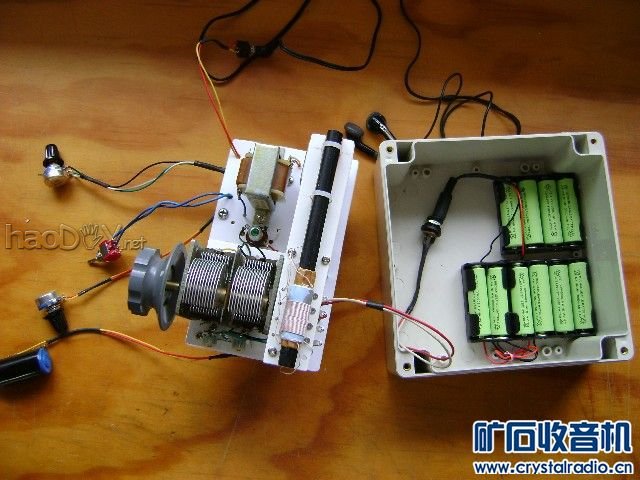

机壳是塑料防水盒 体积为16x16x12cm ,电位器,开关,耳机插座以及电池都固定在机壳上(图3,图4)。

双再生来复式复合管单电子管外差收音机


双再生来复式复合管单电子管外差收音机

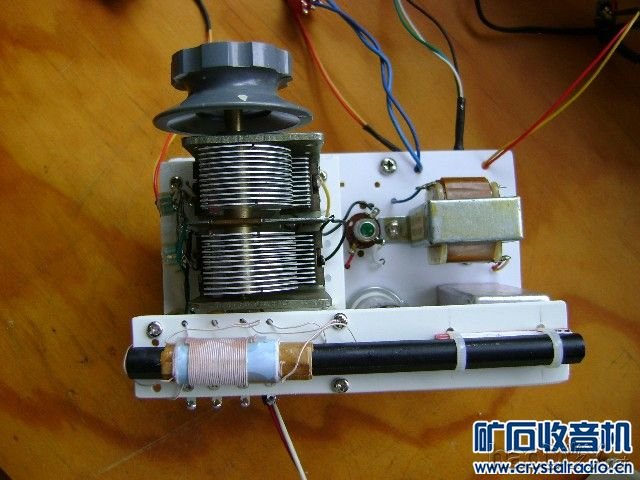

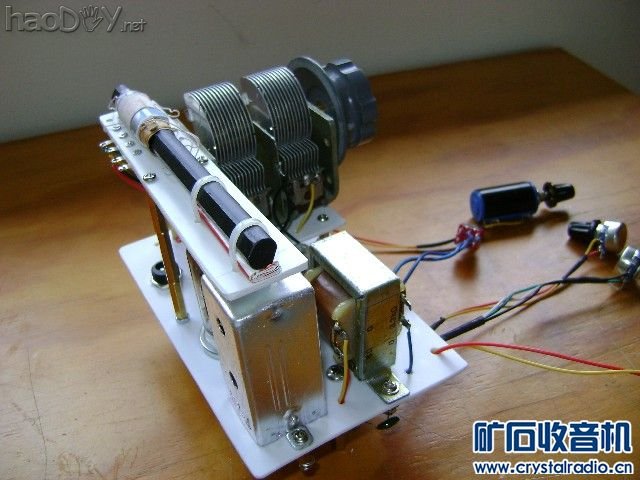

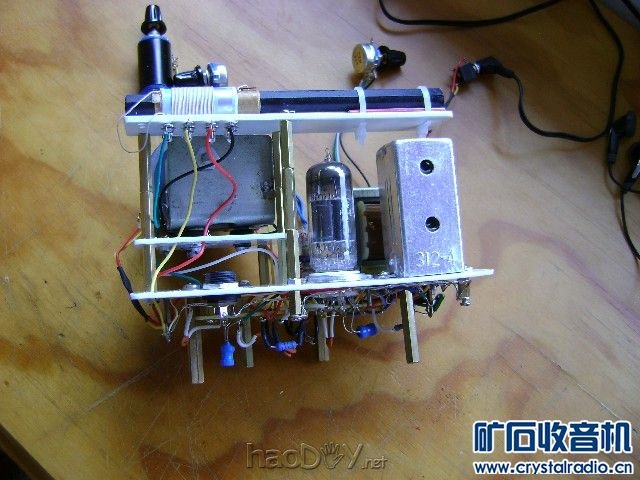

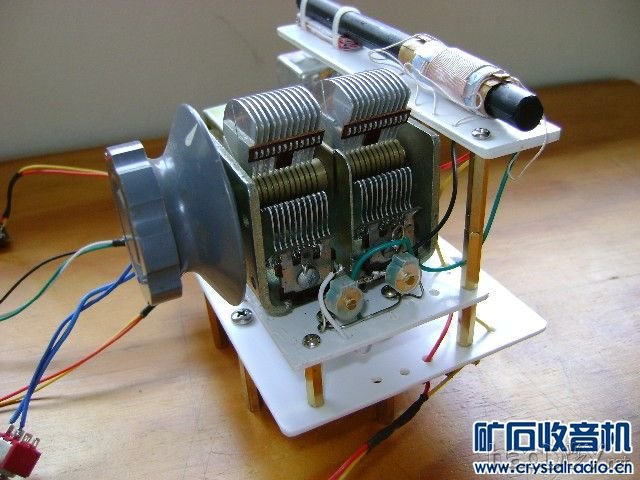

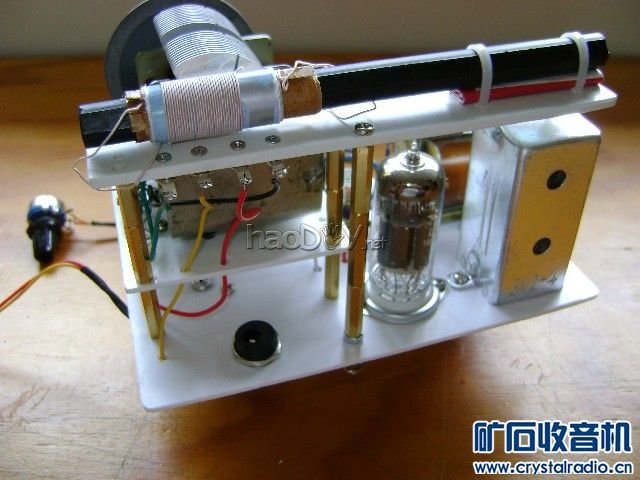

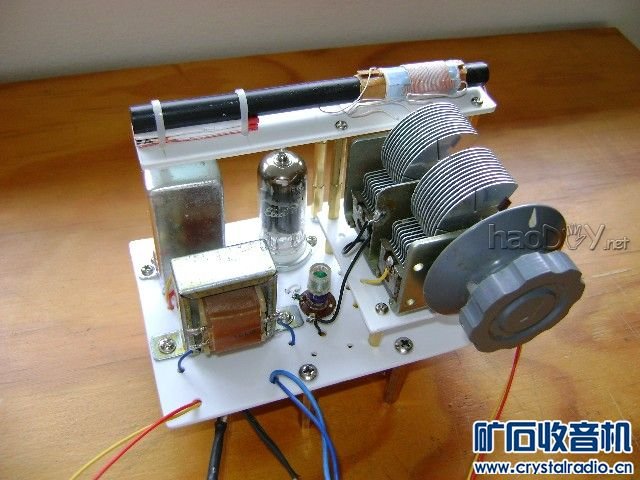

主板上的元件排列及接线如图5 —— 图14所示。

双再生来复式复合管单电子管外差收音机


双再生来复式复合管单电子管外差收音机


双再生来复式复合管单电子管外差收音机


双再生来复式复合管单电子管外差收音机


双再生来复式复合管单电子管外差收音机


双再生来复式复合管单电子管外差收音机


双再生来复式复合管单电子管外差收音机 (责任编辑:admin)
